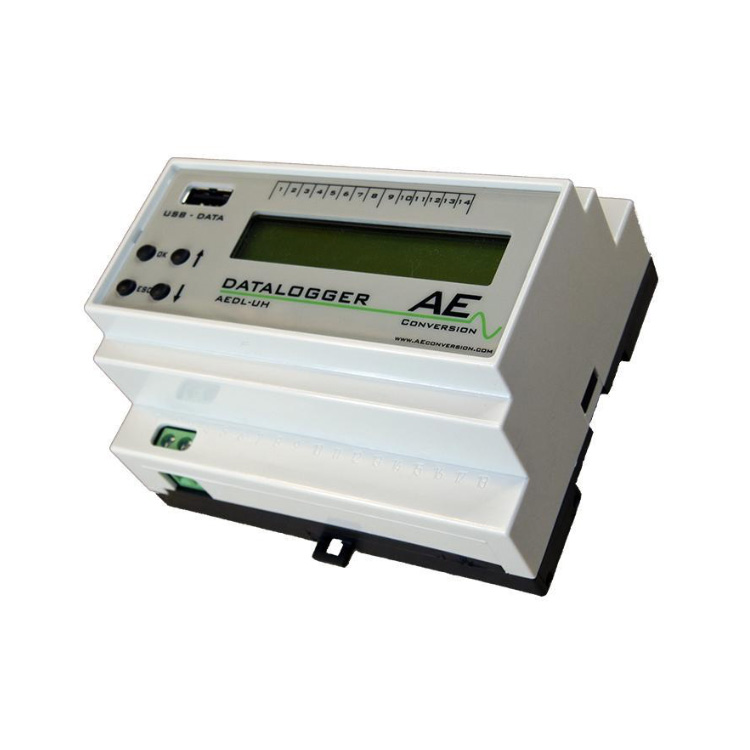

AEconversion AEDL-UH Datenlogger

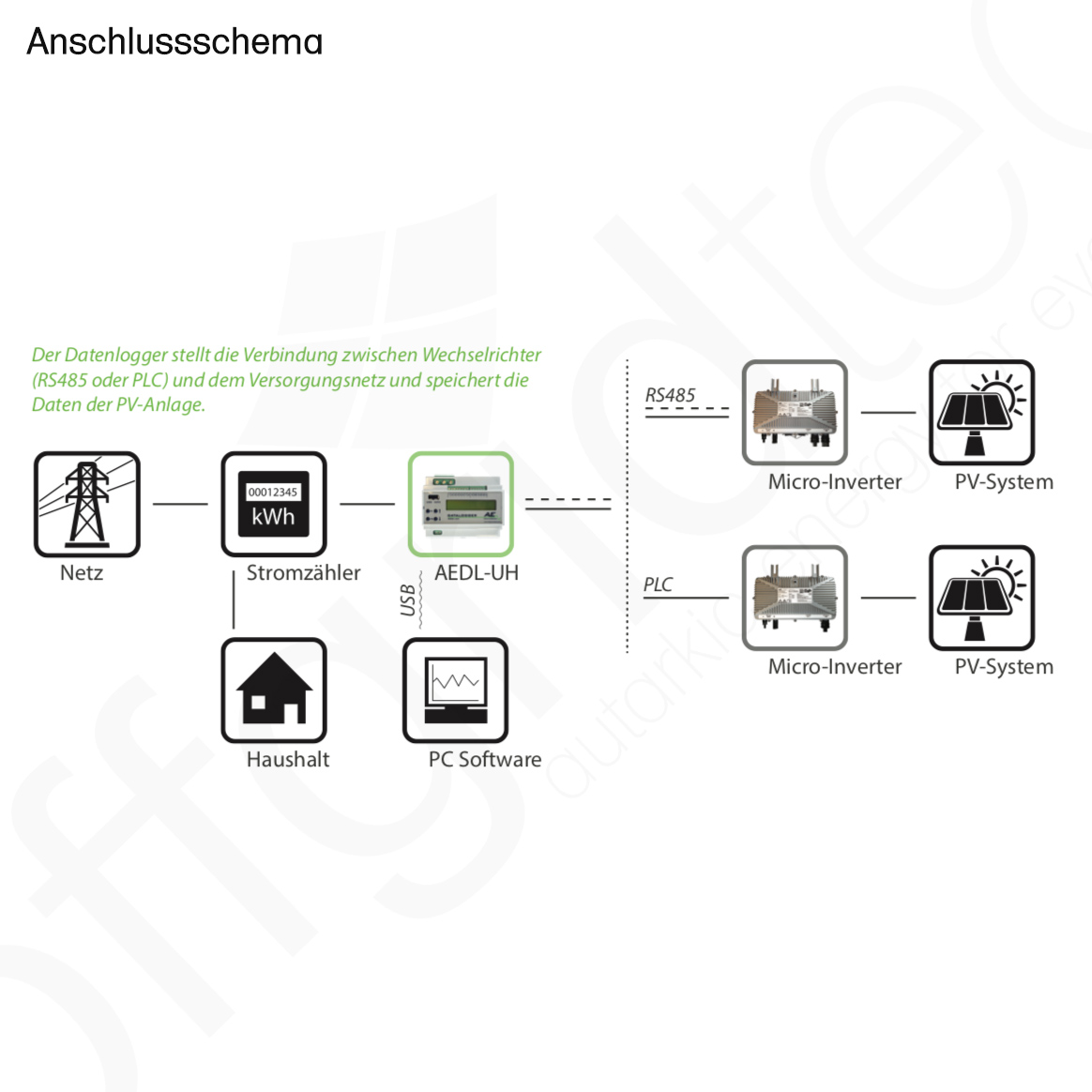

Der Datenlogger AEDL-UH von AEconversion (MPN 11-05-500285-1) ermöglicht eine kosteneffiziente und umfassende Überwachung der PV-Anlage. Der Datenlogger stellt die Verbindung zwischen den Wechselrichter und dem Versorgungsnetz und speichert die Daten der Photovoltaikanlage. Der Datenlogger stellt die Verbindung zwischen Wechselrichter (RS485 oder PLC) und dem Versorgungsnetz und speichert die Daten der PV-Anlage.

Der AEconversion Datenlogger kann bis zu 50 Micro-Wechselrichter überwachen und speichert alle Betriebsdaten bis zu 2 Jahre. Die Abfrageintervalle können im Bereich von 1 Minute bis 60 Minuten individuell eingestellt werden. Die abgefragten und gespeicherten Daten sind: aktuelle Leistung, aktueller Ertrag, Status. Die Anzeige erfolgt auf einem 2x16-Zeichen LC-Display mit Hintergrundbeleuchtung.

Der AEDL-UH kann sowohl mit RS485 als auch mit Powerline Micro-Wechselrichtern direkt verbunden werden. Die Anlagendaten können auf einen USB-Speicherstick zwischengespeichert und dann auf einem Computer mit Hilfe der Überwachungssoftware AEsolar ausgewertet werden.

Leistungsmerkmale des AEDL-LAN

• Schnittstelle zwischen Stromnetz und Wechselrichter (RS485 oder PLC)
• empfohlen für den Überwachungs- und Analyseeinsatz in Powerline-Konfigurationen oder RS485-Systemen
• vermeidet Ertragsverluste durch eine frühzeitige Problemerkennung und schnelle Lokalisierung des Problems
• einfache Konfiguration und Darstellung der aktuellen Messwerte dienen ein LC-Display und vier kapazitive Tasten

sonstige technische Merkmale

Produktdetails

• Nom. AC Spannung: 230 V, Nom. AC Spannungsbereich: 184 V ... 264 V
• AC Strom: 25 mA, AC Frequenz: 50 Hz / 60 Hz, max. Strom: 16 A
• Produktsicherheit: IEC 60950
• Sicherheitsstandards: Safety Class II
• EMC: FFC Part 15 Class B / EN 61000-6-2 / EN 61000-6-3
• Schutzklasse: IP 20 Class I nach DIN EN60529
• Abmessungen 100 mm x 65 mm x 90 mm (B x T x H)

Anschlussschnittstellen

• 3x RS-485
• RS485
• PLC
• USB Speicher

Lieferumfang:

1x AEconversion 11-05-500253-1AEDL-UH Web-Datenlogger
1x Bedienungsanleitung
