AEconversion INV250-45-EU PLC
Der INV250-45-EU PLC von AEconversion (11-05-500293-01) ist ein leistungsstarker 250 W Mikrowechselrichter, der die gewonnene Energie aus Ihren Solarmodulen direkt in netzkonformen 230V Wechselstrom umwandelt. Dafür wird der Micro-Wechselrichter direkt mit einem Photovoltaikmodul verschaltet. Dies ermöglicht die optimale Ausnutzung der Sonnenenergie. Der INV250-45-EU kann mit einer maximalen PV-Eingangsspannung von 45V arbeiten. Er verfügt über den wichtigen, integrierten NA-Schutz nach VDE AR-N-4105
Photovoltaikmodule die mit AEconversion Micro-Wechselrichtern ausgestattet sind arbeiten unabhängig voneinander. Ein Micro-Wechselrichter wird direkt hinter ein oder zwei PV-Module geschaltet und wandelt den gewonnenen Gleichstrom in netzkonformen Wechselstrom um. Das „Maximum Power Point Tracking“ (MPPT) wird auf modularer Ebene durchgeführt und senkt somit die negativen Auswirkungen von Schattenbildung und Modul-Fehlanpassungen auf ein Minimum.
Leistungsmerkmale des INV250-45-EU PLC
- Geringe Systemkosten, da einzelne DC-Komponenten und eine komplizierte System- und Schattenplanung unnötig werden
- max. PV Leistung 250W, max. DC Spannung 45V, max. DC Strom 11A
- integrierter NA Schutz nach VDE AR-N-4105, Frequenz 50 Hz, Schutzgrad: IP65
- auf PLC basierende Systemkommunikation
- Höhere Erträge durch modulbasiertes MPP-Tracking
- Vielfältige Anwendungsgebiete sowohl bei netzgekoppelten Anlagen, als auch bei autarken Systemen bei einfachster Installation
- Breiter MPP-Tracking Bereich erhöht den Systemwirkungsgrad
- Hohe Modulkompatibilität
- Anzeige der Batterie-Ladephasen
- Spannungs- und Ladestrom-Anzeigen
integrierte Freischalteinrichtung nach VDE AR-N 4105
Die zusätzliche Installation einer externen Abschalteinrichtung wird durch den Einsatz von AEconversion Micro-Wechselrichtern unnötig, da die gesetzlich vorgeschriebene Freischalteinrichtung nach VDE-AR-N 4105 bereits integriert ist. In Micro-Wechselrichter PV-Systemen von AEconversion, können die Komponenten- und Installationskosten um bis zu 15% reduziert werden. DC- Komponenten, wie DC-Anschlusskästen oder DC-Trennschalter werden unnötig. System- und Schattenplanung wie für String-Anlagen werden eliminiert und die einfache und schnelle Installation durch das „plug-and-play“-System senken weiter die Investitionskosten. Das kostengünstige Überwachungs- und Systemzubehör macht das AEconversion System zu einer wirtschaftlichen Anlage.

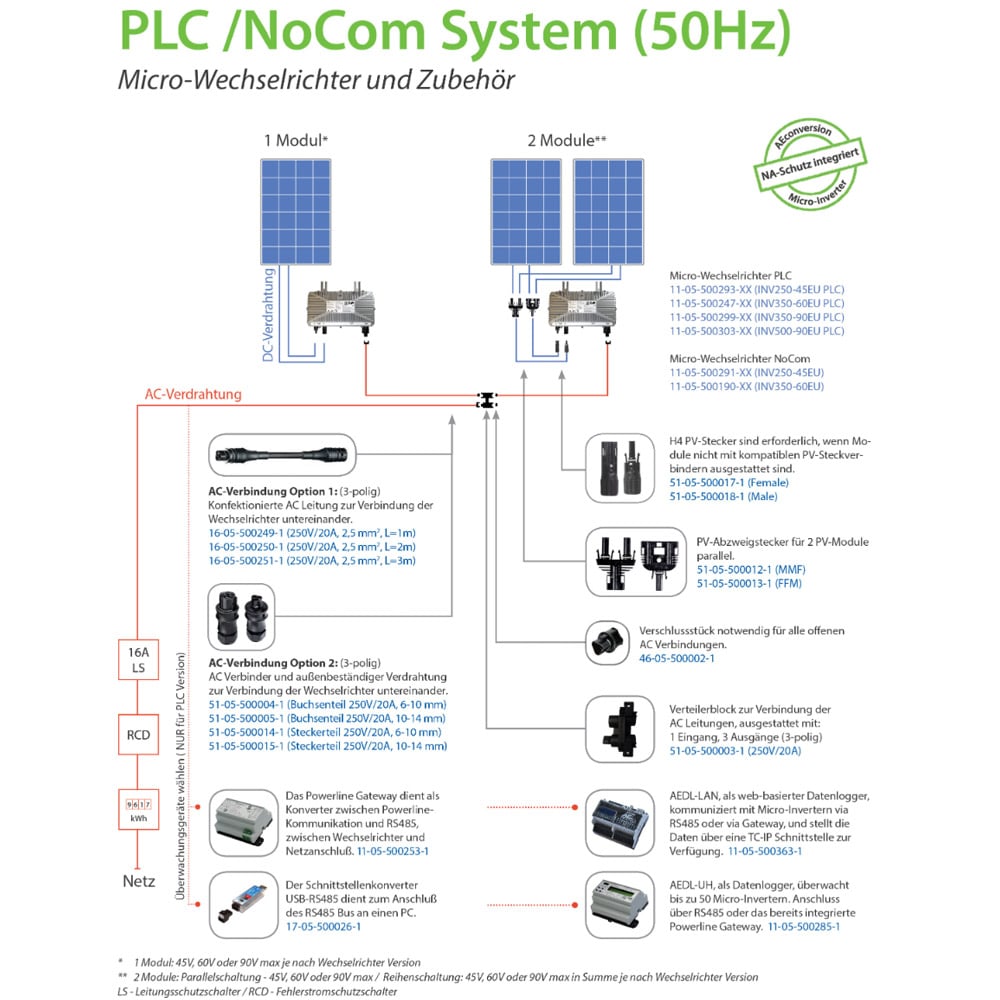

Systemaufbau mit PLC Micro-Wechselrichtern von AEconversion

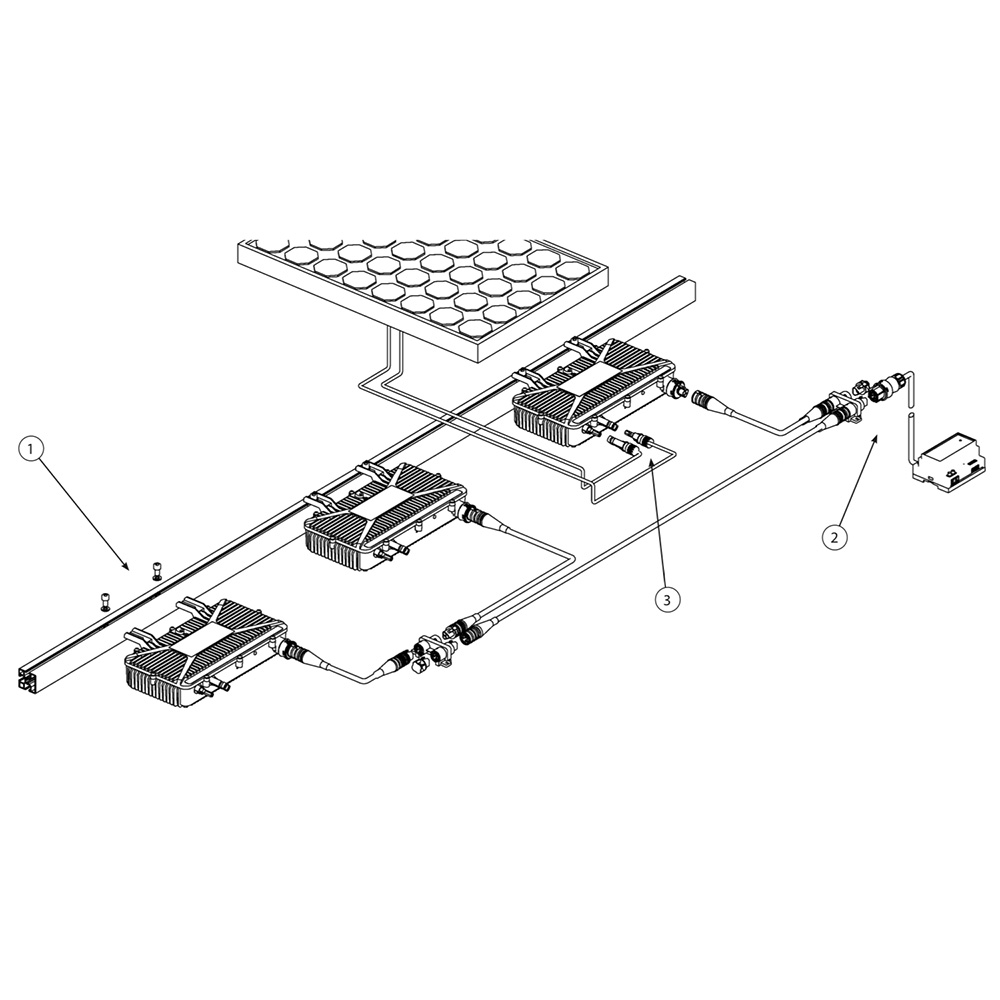

AEconversion bietet alle nötigen Komponenten einer effektiven Photovoltaikanlage, inklusive Micro-Wechselrichter mit Powerline Kommunikation, kosteneffiziente Überwachungsgeräte und weiteres Zubehör. Das Powerline System besteht aus Micro-Wechselrichtern mit integrierter Powerline Kommunikation, die jeweils an ein oder zwei Modulen angeschlossen werden.
H4-PV Stecker können eingesetzt werden, wenn die PV-Module nicht mit kompatiblen PV-Steckverbindern ausgestattet sind.
PV-Abzweigstecker werden eingesetzt, wenn Micro-Wechselrichter parallel an zwei Module angeschlossen werden. Mit Hilfe der AC-Verkabelung und AC-Verteilerblöcken werden die Micro-Wechselrichter untereinander und zum Netz verbunden. Alle offenen AC-Verbindungen müssen mit einem Verschlussstück abgedichtet werden. AC-Kabel ist nicht im Lieferumfang enthalten.
Zur Überwachung der Anlage gibt es drei Hauptmöglichkeiten: (1) webbasierter Datenlogger AEDL-LAN in Verbindung mit einem Powerline Gateway, (2) Datenlogger AEDL-UH oder (3) Powerline Gateway in Verbindung mit einem USB-PLC Schnittstellenkonverter.
Lieferumfang:
1x AEconversion 11-05-500293-01 INV250-45EU PLC
1x Bedienungsanleitung und Datenblatt
