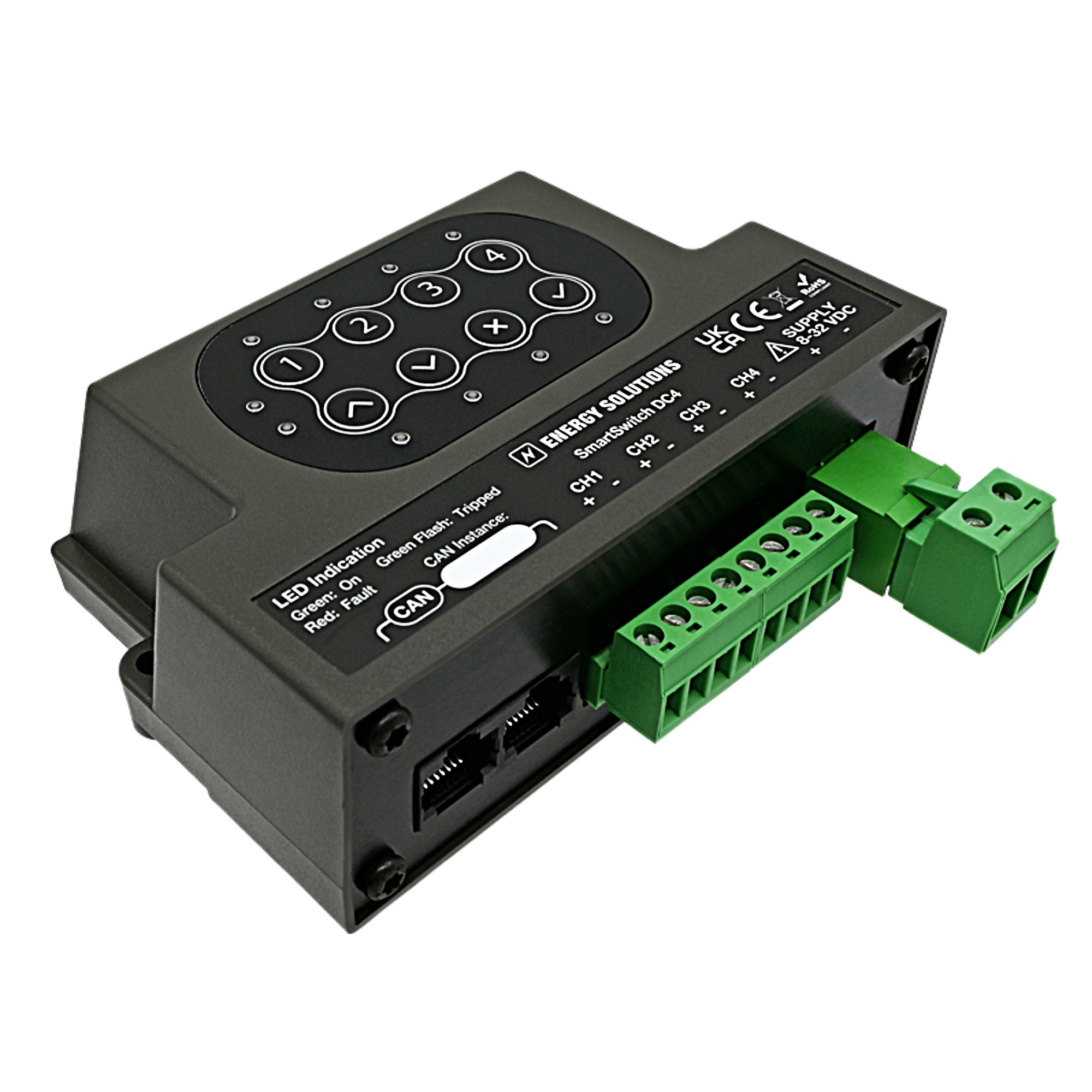

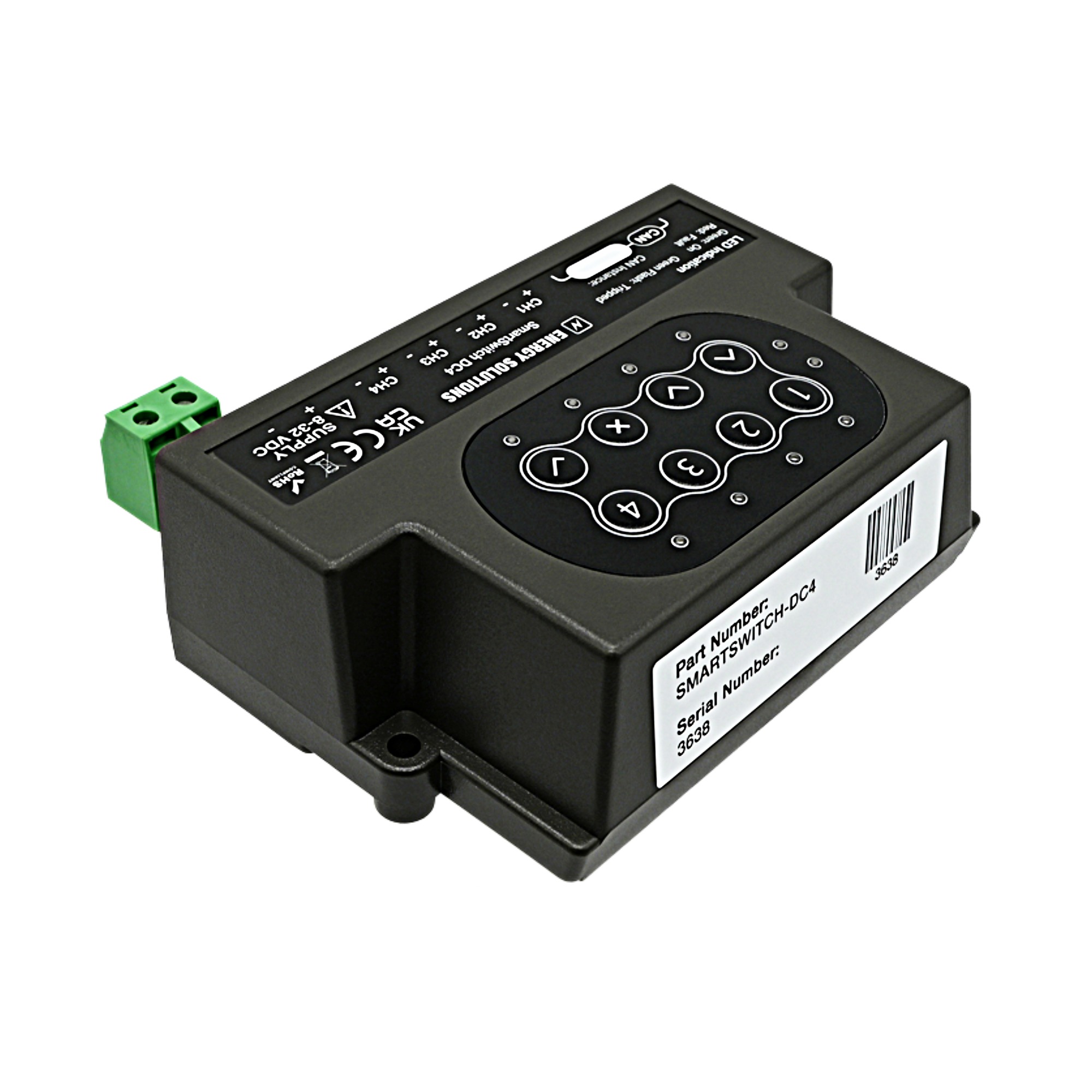

Energy Solutions SmartSwitch DC4 4-Kanal DC-Schaltmodul für Victron GX – 12/24 V

Der SmartSwitch von Energy Solutions (MPN: SMARTSWITCH-DC4) ist ein konfigurierbares DC-Schalt- und Steuermodul zur Integration von Gleichstromverbrauchern in Victron-GX-Systeme. Vier Kanäle ermöglichen die zentrale Steuerung und Überwachung von Verbrauchern wie Beleuchtung, Lüftern, Pumpen oder weiteren DC-Geräten. Über die CAN-Schnittstelle wird das Modul in die Victron-Systemumgebung eingebunden, sodass die angeschlossenen Stromkreise gemeinsam mit den übrigen Systemkomponenten verwaltet werden können. Der Betrieb in 12- oder 24-V-Systemen sowie Stromüberwachung, konfigurierbaren Überstromschutz und thermische Schutzfunktionen. Kanäle können je nach Konfiguration nicht nur Verbraucher schalten, sondern auch digitale Signale von Schaltern, Tastern und einfachen Kontakten aufnehmen. Für die Einbindung ist der SmartSwitch speziell auf Victron-basierte Installationen mit Cerbo GX beziehungsweise der GX-Umgebung ausgelegt.

Digitale DC-Verbrauchersteuerung direkt im Victron-System

• Vier konfigurierbare Kanäle zur Integration von DC-Stromkreisen
• Für 12-V- und 24-V-DC-Systeme ausgelegt
• Direkte Einbindung in Victron GX / Cerbo GX über VE.Can
• Betriebsarten für Ausgänge: Latching, Momentary und Dimming
• Stromüberwachung der einzelnen Stromkreise
• Konfigurierbarer Überstromschutz und thermischer Schutz

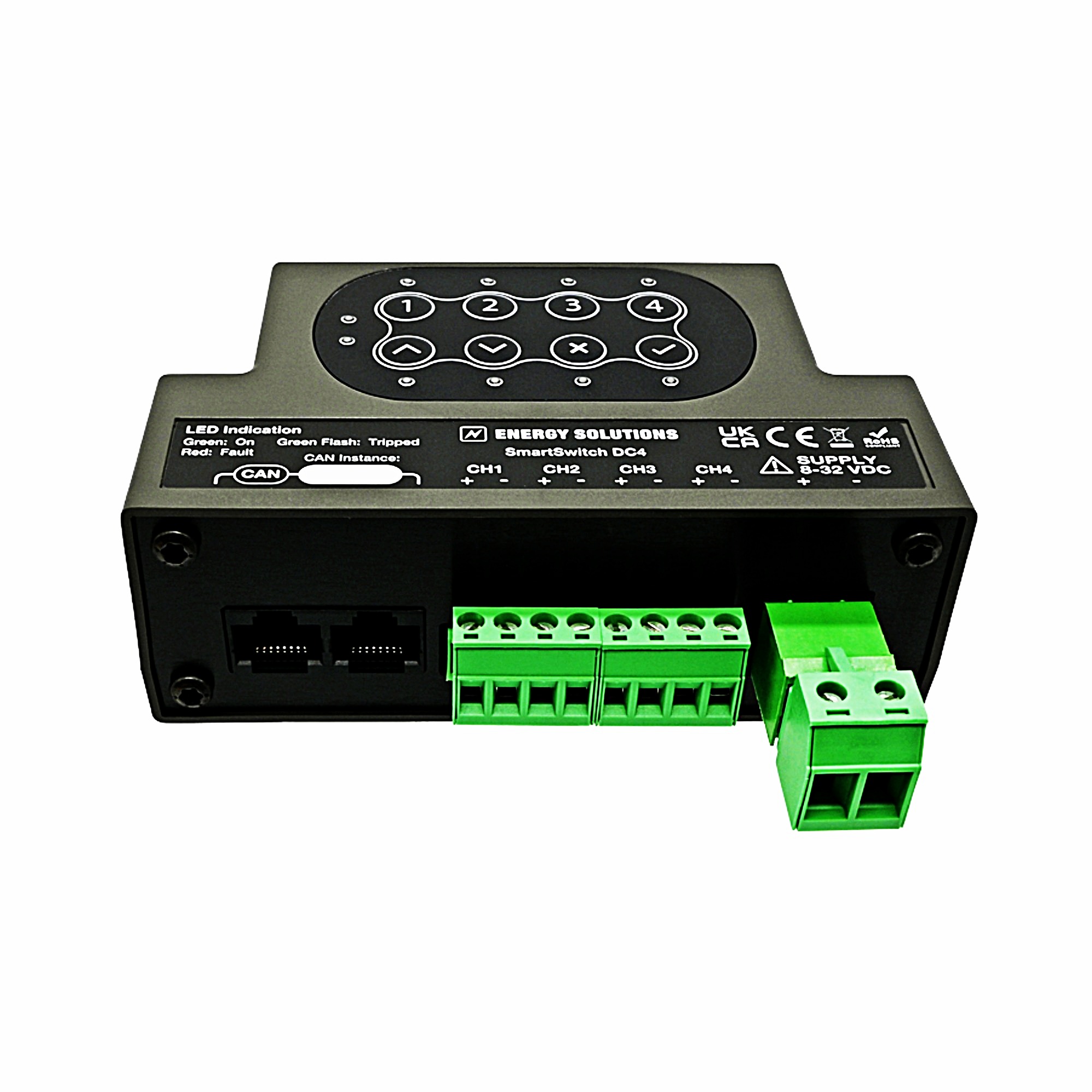

• Bedienung und Statusanzeige zusätzlich direkt am Modul
• Zwei RJ45-Anschlüsse ermöglichen die Einbindung beziehungsweise Weiterführung der CAN-Verbindung
• Kompakte Bauweise mit nur ca. 170 g Gewicht inklusive Steckverbindern
• Geeignet für Victron-basierte Anwendungen in Marine-, Reisemobil-, Fahrzeug- und Offgrid-Systemen
• Mehrere Module können laut aktueller Hersteller-Website für größere Installationen kombiniert werden

Vier Kanäle für unterschiedliche Steuerungsaufgaben

Der SmartSwitch DC4 bringt die Steuerung einzelner DC-Stromkreise in die zentrale Victron-Systemumgebung. Statt Verbraucher ausschließlich über separate mechanische Schalter und zusätzliche Relaisstrukturen zu bedienen, können die Stromkreise über das Schaltmodul eingebunden, bezeichnet und organisiert werden. Für Ausgangskanäle stehen drei grundlegende Betriebsarten zur Verfügung:

Latching: Der Ausgang wird ein- oder ausgeschaltet und behält den jeweiligen Schaltzustand bei.
Momentary: Der Ausgang ist nur aktiv, solange die entsprechende Betätigung erfolgt. Diese Betriebsart eignet sich damit für Funktionen, die einen Tasterbetrieb erfordern.
Dimming: Für geeignete Lampen beziehungsweise Beleuchtung wird eine PWM-Regelung verwendet. Das Datenblatt nennt hierfür eine Pulsweitenmodulation mit 120 Hz.

Integration in Victron GX über VE.Can

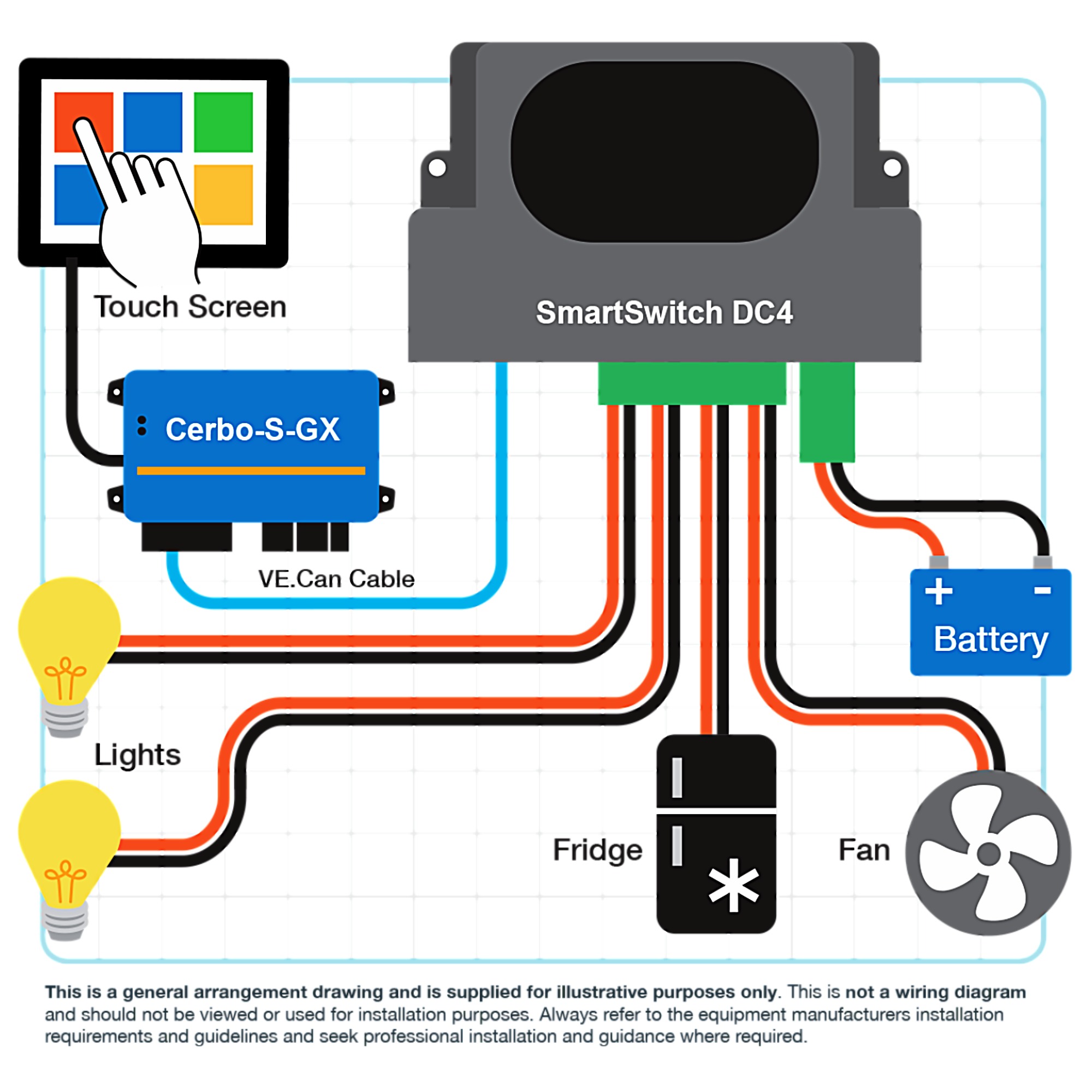

Zentraler Einsatzzweck des SmartSwitch DC4 ist die Einbindung in Victron-basierte Systeme. Die CAN-Schnittstelle besitzt zwei RJ45-Anschlüsse und unterstützt damit eine CAN-Durchschleifung. Über die GX-Oberfläche können die angeschlossenen Stromkreise anschließend verwaltet werden. Im Geräte-Menü des GX-Systems lassen sich unter anderem Modulname, Kanalbezeichnung, Gruppenzuordnung, Betriebsart und Sicherungswert festlegen. Für die Einrichtung wird eine Firmware-Version v3.60 oder höher im Victron-GX-Gerät vorausgesetzt.

Kompatibilität und Einsatzbereiche

Der SmartSwitch DC4 ist speziell für Victron-GX-basierte Installationen vorgesehen. Energy Solutions nennt insbesondere Cerbo GX als Systemkomponente für die Integration. Weitere Einsatzbereiche sind Marine-, Reisemobil-/Camper-, Fahrzeug- und Offgrid-Anwendungen. Typische schaltbare Verbraucher sind beispielsweise:

• DC-Beleuchtung
• Lüfter und Ventilatoren
• Wasserpumpen
• Kühlgeräte
• weitere geeignete DC-Nebenverbraucher

Das Modul ist für DC-Verteilung und Laststeuerung in Wasserfahrzeugen und Straßenfahrzeugen vorgesehen, soll bei Straßenfahrzeugen jedoch nicht während der Fahrt verwendet werden. Außerdem ist der SmartSwitch ausdrücklich nicht für sicherheitskritische Anwendungen vorgesehen.

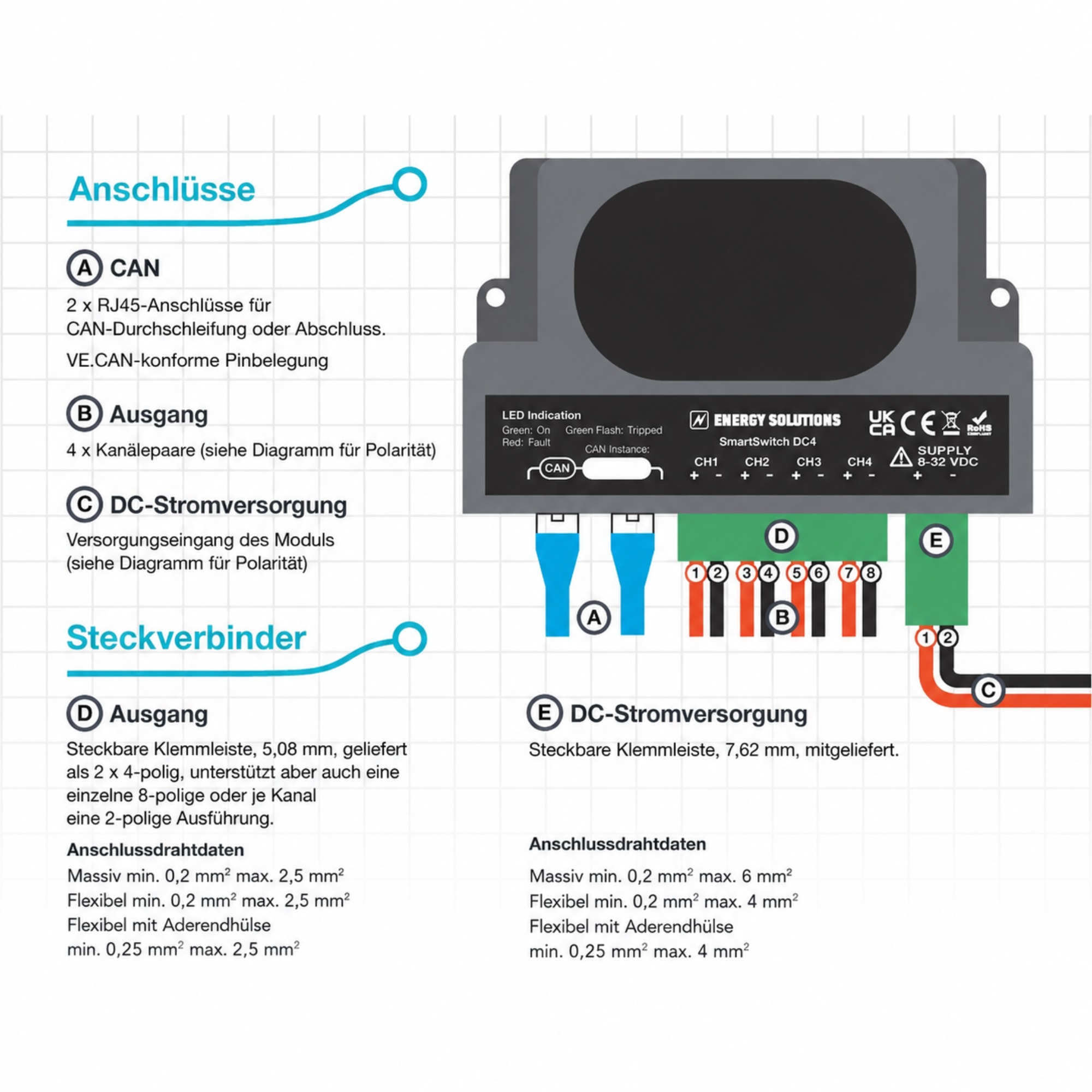

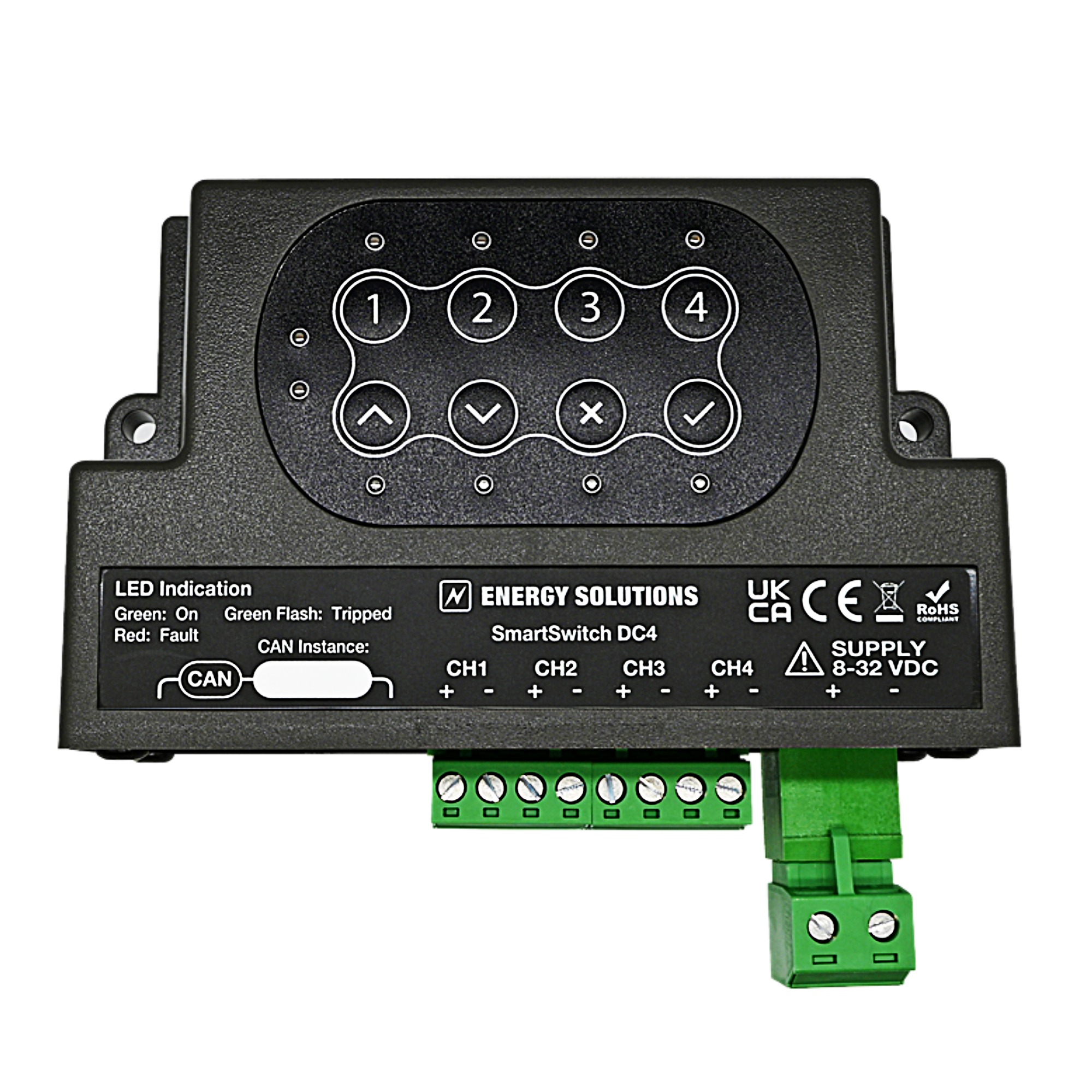

Anschluss und Montage

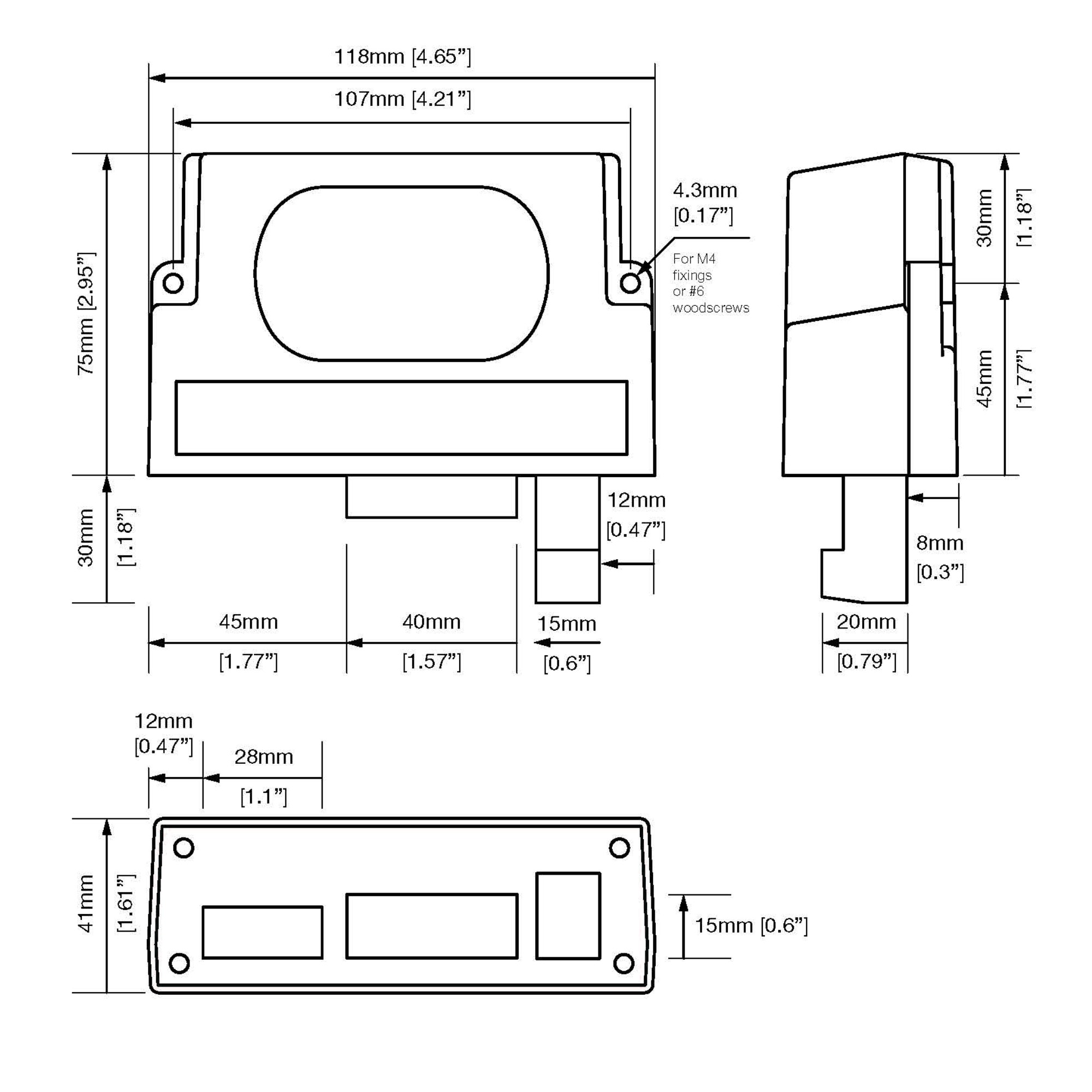

Die Montage erfolgt über zwei Befestigungsbohrungen mit 4,3 mm Durchmesser. Hierfür können M4-Schrauben oder selbstschneidende Schrauben der Größe No. 6 verwendet werden. Die Maßzeichnung auf Seite 3 des Datenblatts zeigt eine maximale Gehäusebreite von rund 118 mm und eine Gehäusehöhe von 75 mm, zuzüglich der Anschlussbereiche. Für die Kommunikation stehen zwei RJ45-Anschlüsse zur Verfügung. Die vier Kanäle werden über einen steckbaren Anschlussblock angebunden, während ein separater steckbarer Anschluss für die DC-Versorgung vorgesehen ist.

Leiterquerschnitte im Überblick

• Leiterquerschnitt Ausgang, massiv: 0,2–2,5 mm²
• Leiterquerschnitt Ausgang, flexibel: 0,2–2,5 mm²
• Leiterquerschnitt Ausgang mit Aderendhülse: 0,25–2,5 mm²
• Leiterquerschnitt Versorgung, massiv: 0,2–6 mm²
• Leiterquerschnitt Versorgung, flexibel: 0,2–4 mm²
• Leiterquerschnitt Versorgung mit Aderendhülse: 0,25–4 mm²

Technische Daten

• Anzahl Kanäle: 4
• System: 12/24 V DC
• Betriebsspannung DC-Lasten: 8–32 V DC
• Versorgungsspannung nur Steuerung/CAN: 6–32 V DC
• Maximale Versorgungsspannung laut Maximum Ratings: 33 V
• Ruhestrom bei 12 V: typisch 50 mA, max. 70 mA
• Maximaler Versorgungsstrom: 15 A im normalen Betriebsbereich
• PWM-Frequenz: 120 Hz
• Konfigurierbare Sicherungskennwerte: 2 A / 3 A / 4 A / 5 A
• Kommunikation: CAN
• CAN-Anschlüsse: 2 × RJ45
• VE.Can: kompatibler Pinout
• CAN-Funktionen laut Datenblatt: J1939/NMEA2000 Address Claim, unterstützte Tx-/Rx-PGNs
• Ausgangsanschluss: steckbarer Klemmenblock, Raster 5,08 mm
• DC-Versorgungsanschluss: steckbarer Klemmenblock, Raster 7,62 mm
• Umgebungstemperatur: -20 bis +60 °C
• Betriebstemperatur für spezifizierte Betriebskennwerte: -10 bis +50 °C
• Lagertemperatur: -40 bis +85 °C
• Relative Luftfeuchtigkeit: 0–95 %, nicht kondensierend
• Gewicht: ca. 170 g inklusive Steckverbindern
• Abmessungen laut Datenblatt: 115 × 40 × 105 mm mit Steckverbindern; 115 × 40 × 75 mm ohne Steckverbinder
• Entflammbarkeit PCB/Gehäuse: UL94V-0
• Normen: EN 61000-6-1:2019, EN 6000-6-3 A1 sowie EN 60945:2002

Lieferumfang

1x Energy Solutions SmartSwitch DC4
Steckbare Anschlussklemmen für Ausgänge und DC-Versorgung
