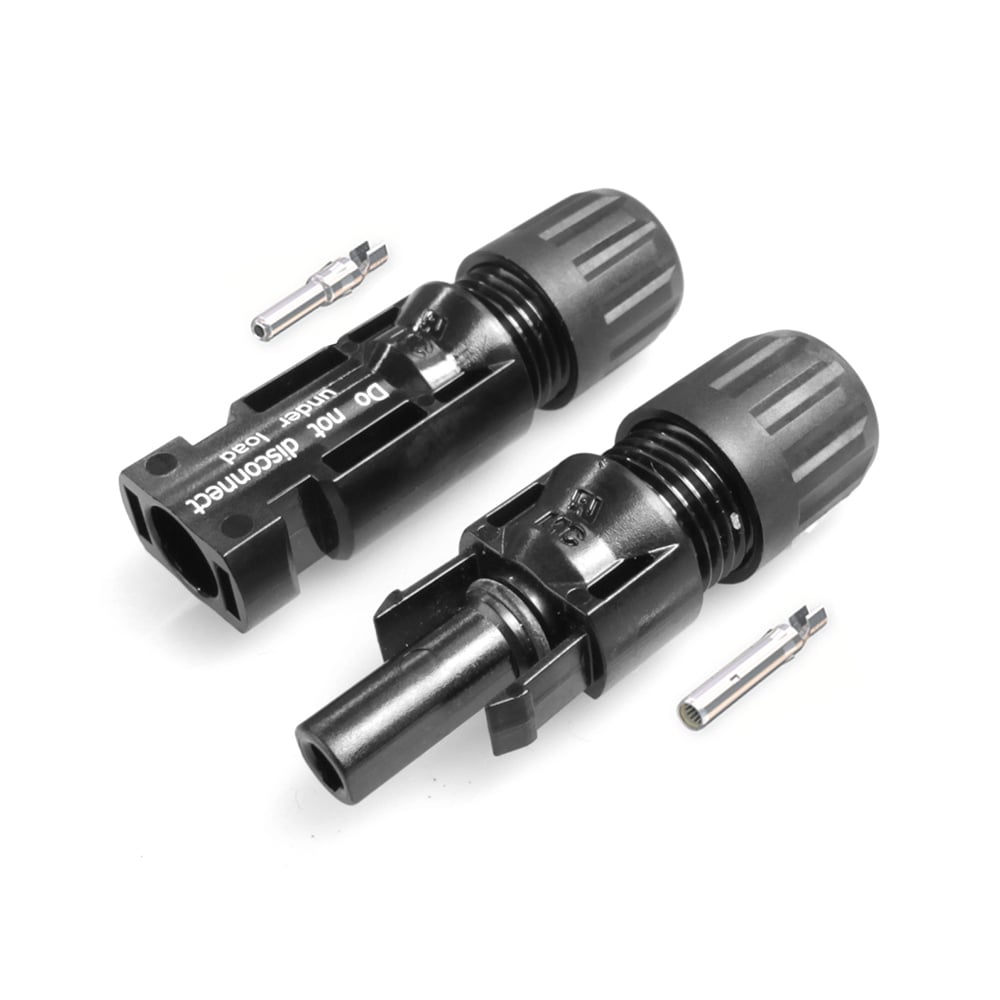

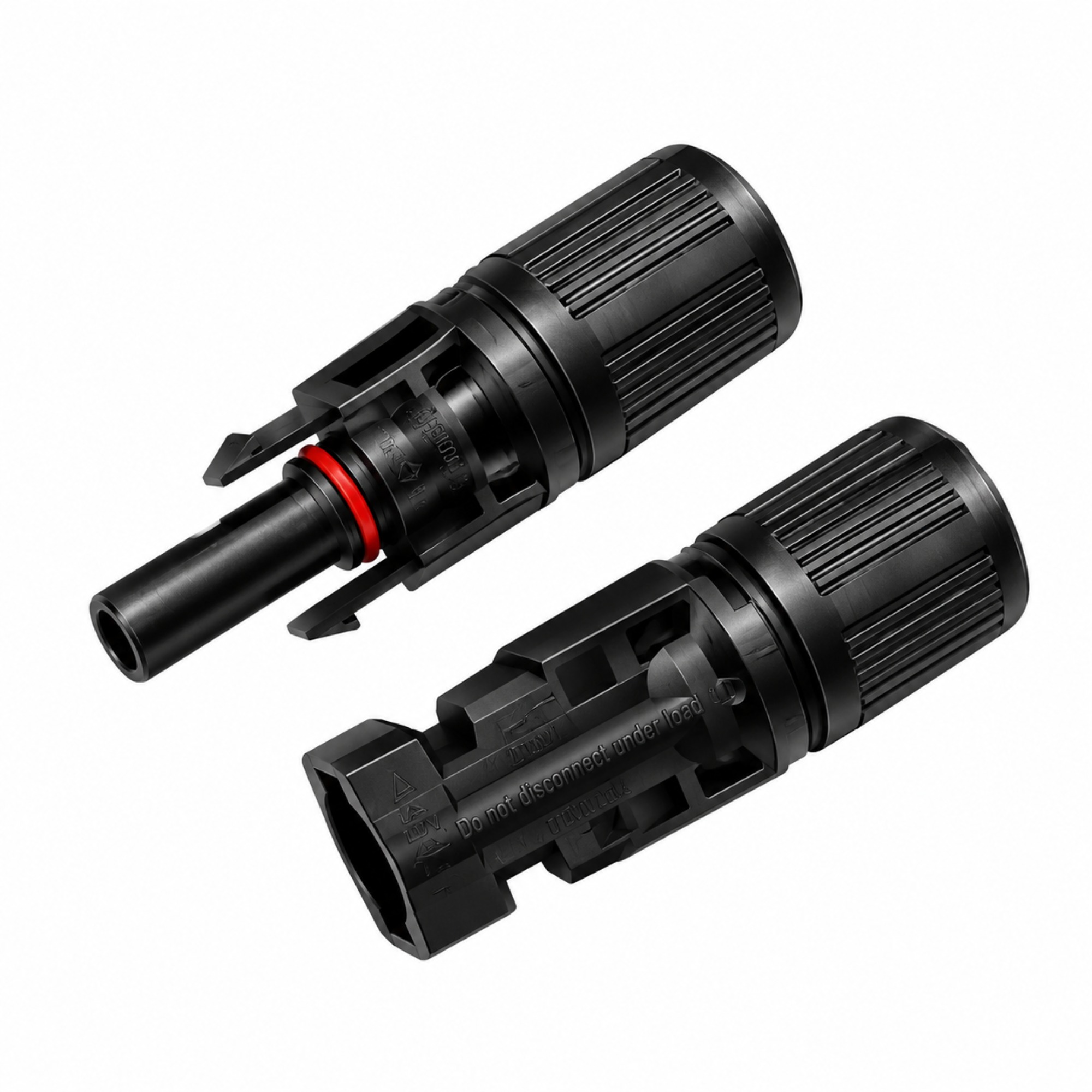

Dieses Spar-Set besteht es einem männlichen und einem weiblichen MC4 Stecker mit dem jeweiligen Innenleben. Hierbei handelt es sich um originale MC4-Stecker von Stäubli Technische Daten Berührungsschutz, ungesteckt IP2X Schutzart, gesteckt IP67 Temperatureinsatzbereich -40° ...90° C Isolationsmaterial PA Verriegelungssystem Snap-in Kabelzugentlastung gemäss IEC 61984 (06.2001) Kontaktsystem MC-Kontaktlamellen Kontaktmaterial Kupfer, verzinnt Flammklasse UL94-V0 Schutzklasse II Systemspannung bis 1000V Bemessungsstrom bis 30A

Diese Abzweigbuchsen benötigen Sie, um mehrere Solarmodule miteinander zu verbinden. Durch die parallele Schaltung der Solarpanels erreichen Sie gleichbleibende Spannung. Ideal für 12V Systeme oder die Verkabelung von Dünnschichtmodulen. Eigenschaften 1 Paar Y-Stecker zum parallelen Verschalten von 2 Solarmodulen Easy-Klick System / Snap-In-Verriegelung - Schutzklasse IP67 im verriegelten Zustand Ideal für 12V-Systeme und Dünnschichtmodule Für Spannungen bis max. 1000V DC geeignet Für die Verwendung im Freien geeignet (gesteckt IP67) Kompatibel mit Solar-Steckverbindern Lieferumfang: 1x Offgridtec Abzweigbuchsen Y-Stecker (Paar)

Die Offgridtec 2-fach Abzweigbuchsen inkl. Kabelverlängerung (MPN 010337) sind kompatibel zu Solar-Steckverbindern und werden gebraucht um 2 Module parallel miteinander zu verschalten. Vom Aufbau her sind sie identisch mit den 2-Wege Abzweigbuchsen, jedoch verfügen diese Abzweigbuchsen über eine Kabelverlängerung (Artikel Gesamtlänge ca. 34cm). Wichtige Artikelmerkmale Abzweigbuchsen zur Parallelverschaltung mehrerer Solarmodule Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm² Kompatibel zu Solar-Steckverbindern Ideal für 12V-Systeme und Dünnschicht-Module Easy-Click-System / Snap-In-Sperre Schutzart IP67 im gesteckten Zustand Was bedeutet parallele Verschaltung? Bei der Parallelverschaltung werden die Plus- und Minus-Leitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich. Praxisbeispiel: Sie wollen 3 Stück 100W (Imp=5,56A Vmp=17,8V) Solarmodule an einem Laderegler mit 20A und einer max. Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus zu Minus. Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp=16,68A und Vmp=17,8V. Damit passt Ihre Solar-Konfiguration perfekt zum Laderegler. Lieferumfang: 1x Paar Offgridtec 2-fach Abzweigbuchsen Y-Verbinder inkl. Kabelverlängerung

Die Offgridtec 4-fach Abzweigbuchsen inkl. Kabelverlängerung (MPN 010339) sind kompatibel zu Solar-Steckverbindern und werden gebraucht um 4 Module parallel miteinander zu verschalten. Vom Aufbau her sind sie identisch mit den 2-Wege Abzweigbuchsen, jedoch verbinden diese Abzweigbuchsen 4 statt 2 Module miteinander und verfügen über eine Kabelverlängerung. (Artikel Gesamtlänge: ca. 54cm) Wichtige Artikelmerkmale Abzweigbuchsen zur Parallelverschaltung mehrerer Solarmodule Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm² Kompatibel zu Solar-Steckverbindern Ideal für 12V-Systeme und Dünnschicht-Module Easy-Click-System / Snap-In-Sperre Schutzart IP67 im gesteckten Zustand Was bedeutet parallele Verschaltung? Bei der Parallelverschaltung werden die Plus- und Minus-Leitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich. Praxisbeispiel: Sie wollen 3 Stück 100W (Imp=5,56A Vmp=17,8V) Solarmodule an einem Laderegler mit 20A und einer max. Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus zu Minus. Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp=16,68A und Vmp=17,8V. Damit passt Ihre Solar-Konfiguration perfekt zum Laderegler. Lieferumfang: 1x Paar Offgridtec 4-fach Abzweigbuchsen T-Verbinder inkl. Kabelverlängerung

Die Offgridtec 3-fach Abzweigbuchsen inkl. Kabelverlängerung (MPN 010338) sind kompatibel zu Solar-Steckverbindern und werden gebraucht um 3 Module parallel miteinander zu verschalten. Vom Aufbau her sind sie identisch mit den 2-Wege Abzweigbuchsen, jedoch verbinden diese Abzweigbuchsen 3 statt 2 Module miteinander und verfügen über eine Kabelverlängerung. (Artikel Gesamtlänge: ca. 54cm) Wichtige Artikelmerkmale Abzweigbuchsen zur Parallelverschaltung mehrerer Solarmodule Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm² Kompatibel zu Solar-Steckverbindern Ideal für 12V-Systeme und Dünnschicht-Module Easy-Click-System / Snap-In-Sperre Schutzart IP67 im gesteckten Zustand Was bedeutet parallele Verschaltung? Bei der Parallelverschaltung werden die Plus- und Minus-Leitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich. Praxisbeispiel: Sie wollen 3 Stück 100W (Imp=5,56A Vmp=17,8V) Solarmodule an einem Laderegler mit 20A und einer max. Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus zu Minus. Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp=16,68A und Vmp=17,8V. Damit passt Ihre Solar-Konfiguration perfekt zum Laderegler. Lieferumfang: 1x Paar Offgridtec 3-fach Abzweigbuchsen T-Verbinder inkl. Kabelverlängerung

Die Offgridtec 4-fach Abzweigbuchsen (MPN 010336) sind kompatibel zu Solar-Steckverbindern und werden gebraucht um 4 Module parallel miteinander zu verschalten. Vom Aufbau her sind sie identisch mit den 2-Wege Abzweigbuchsen, jedoch kann man durch den Einsatz dieser Verbinder Kosten sparen, da Sie 4 statt 2 Module miteinander parallel verbinden können. Wichtige Artikelmerkmale Abzweigbuchsen zur Parallelverschaltung mehrerer Solarmodule Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm² Kompatibel zu Solarsteckverbindern Ideal für 12V-Systeme und Dünnschicht-Module Snap-In Verriegelung Schutzart IP67 Was bedeutet parallele Verschaltung? Bei der Parallelverschaltung werden die Plus- und Minus-Leitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich. Praxisbeispiel: Sie wollen 3 Stück 100W (Imp=5,56A Vmp=17,8V) Solarmodule an einem Laderegler mit 20A und einer max. Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus zu Minus. Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp=16,68A und Vmp=17,8V. Damit passt Ihre Solar-Konfiguration perfekt zum Laderegler. Lieferumfang: 1x Paar Offgridtec 4-fach Abzweigbuchsen T-Stecker

Die Offgridtec 3-Wege Solar-Steckverbinder Abzweigbuchsen (8-01-010335) werden gebraucht um 3 Module parallel miteinander zu verschalten. Vom Aufbau her sind Sie identisch mit den 2-Wege Abzweigbuchsen, jedoch kann man durch den Einsatz dieser Verbinder Kosten sparen da Sie eben immer 3 Module statt 2 Module miteinander parallel verbinden können. Wichtige Artikelmerkmale 3-fach Abzweigbuchsen zur Parallelschaltung mehrerer Solarmodule Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm² kompatibel zu Solar-Steckverbindern ideal für 12V-Systeme und Dünnschicht-Module Snap-In Verriegelung Schutzart IP67 Was bedeutet parallele Verschaltung? Bei der Parallelschaltung werden die Plus-Leitungen und Minusleitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich. Praxisbeispiel: Sie wollen 3 Stück 100 Watt (Imp=5,56A Vmp 17,8V) Solarmodule an einem Laderegler mit 20A und einer maximalen Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus auf Minus. Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp= 16,68A und Vmp = 17,8V. Damit passt Ihre Solar-Konfiguration perfekt zum Laderegler. Lieferumfang: 1x Paar Offgridtec 3-Wege Solarstecker Abzweigbuchsen

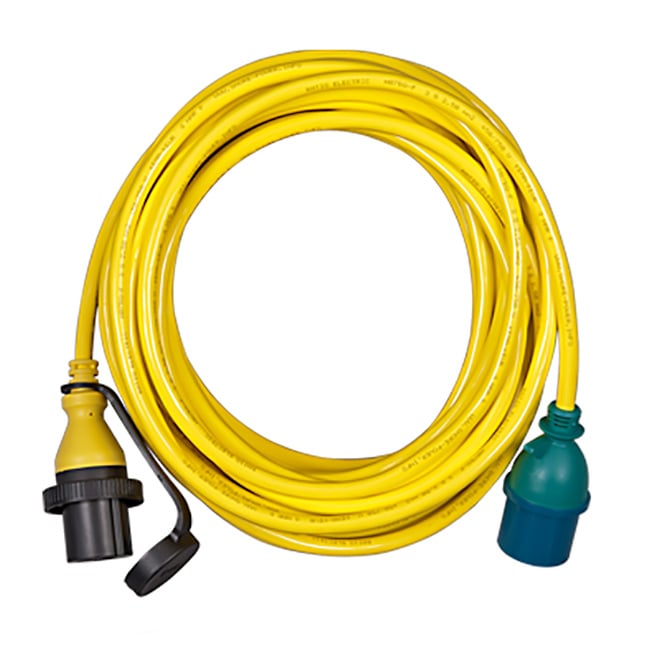

Das Victron Energy 15m Landstromkabel  für den Marine-Bereich. (MPN SHP302501500) besteht aus 15m Panzer-Leitung H07BQ-F 3G2,5. Damit ist diese Leitung für extremste Einsatzbedingungen geeignet und quasi unzerstörbar. Victron verwendet dabei extra starke Leitungen (2,5mm²) damit die Sicherheitseinrichtungen an ihrem Landanschluss auch zuverlässig funktionieren. hochbelastbarer Aussenmantel Polyurethan-Außenmantel, mechanisch hoch belastbar, extrem reiss-,schnitt- und abriebfest, hochflexibel, ölbeständig, extrem witterungsbeständig, für Außen-Dauereinsatz. Temperaturbereich -40 Grad bis +90 Grad.  technische Merkmale auf einen Blick Länge: 15mmax. Spannung: 250V ACmax. Strom: 16ALeitungs-Typ: H07BQ-FAderquerschnitt: 2,5mm²Aderanzahl: 3Landstecker-Typ: IEC60309 vergossen 2polig + ErdeBoardstecker-Typ: IEC60309 3-poligEinsatzbereich: Marine-BereichGewicht: 2,66 Kilogramm Lieferumfang:1x Victron Energy SHP302501500 15m Landstromkabel  3x2,5mm² H07BQ-F

Das Victron Energy 15m Landstromkabel  für den Marine-Bereich. (MPN SHP304001500) besteht aus 15m Panzer-Leitung H07BQ-F 3G4mm. Damit ist diese Leitung für extremste Einsatzbedingungen geeignet und quasi unzerstörbar. Victron verwendet dabei extra starke Leitungen (4mm²) damit die Sicherheitseinrichtungen an ihrem Landanschluss auch zuverlässig funktionieren. hochbelastbarer Aussenmantel Polyurethan-Außenmantel, mechanisch hoch belastbar, extrem reiss-,schnitt- und abriebfest, hochflexibel, ölbeständig, extrem witterungsbeständig, für Außen-Dauereinsatz. Temperaturbereich -40 Grad bis +90 Grad.  technische Merkmale auf einen Blick Länge: 15mmax. Spannung: 250V ACmax. Strom: 25ALeitungs-Typ: H07BQ-FAderquerschnitt: 4mm²Aderanzahl: 3Landstecker-Typ: IEC60309 vergossen 2polig + ErdeBoardstecker-Typ: IEC60309 3-poligEinsatzbereich: Marine-BereichGewicht: 7 Kilogramm Lieferumfang:1x Victron Energy SHP304001500 15m Landstromkabel  3x4mm² H07BQ-F

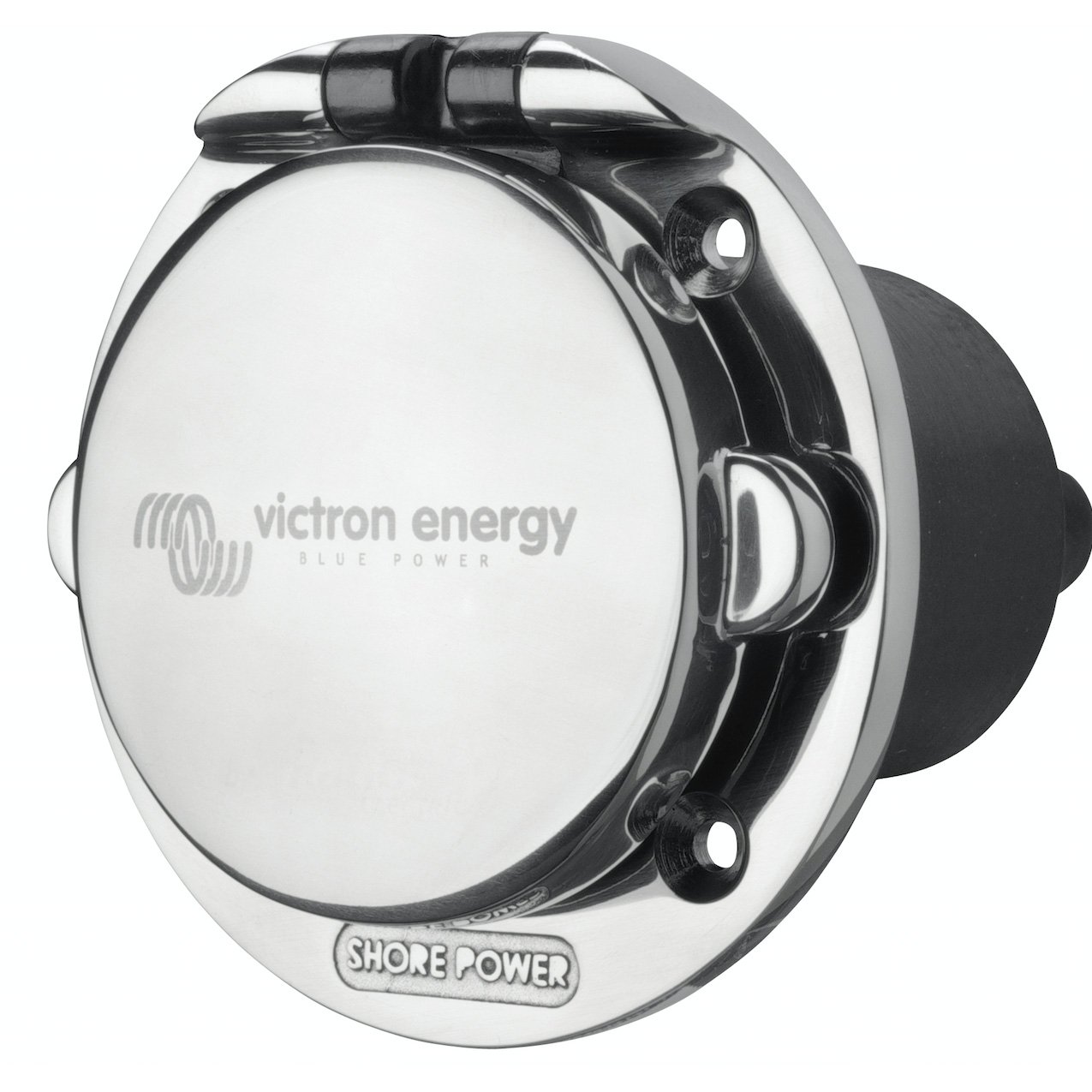

Die Victron Landstrom-Steckdose SHP301602000R 16A wurde speziell für den Boots- und Wohnmobilbereich eintwickelt. Dieses Model verfügt über eine hochwertige Edelstahl-Verblendung ist kompatibel mit den Victron Landstromkabeln. technische Eigenschaften Schutzart: IP 57 Verblendung-Material: Edelstahl Gewicht: 0,34kg max. Spannung: 250V AC max. Strom: 16A Standard: IEC 60309, 2p+E Typisierung Abdeckung: PA6 Abmessungen: Durchmesser außen: 87mm Durchmesser innen (Einbaudurchmesser): 55mm Einbautiefe: 91,7mm Lochabstand: 50mm Passend für: Victron Landstromkabel 15m 16A Victron Landstromkabel 25m 16A Lieferumfang: 1x Victron SHP301602000R Landstrom Steckdose 16A 250V Edelstahl

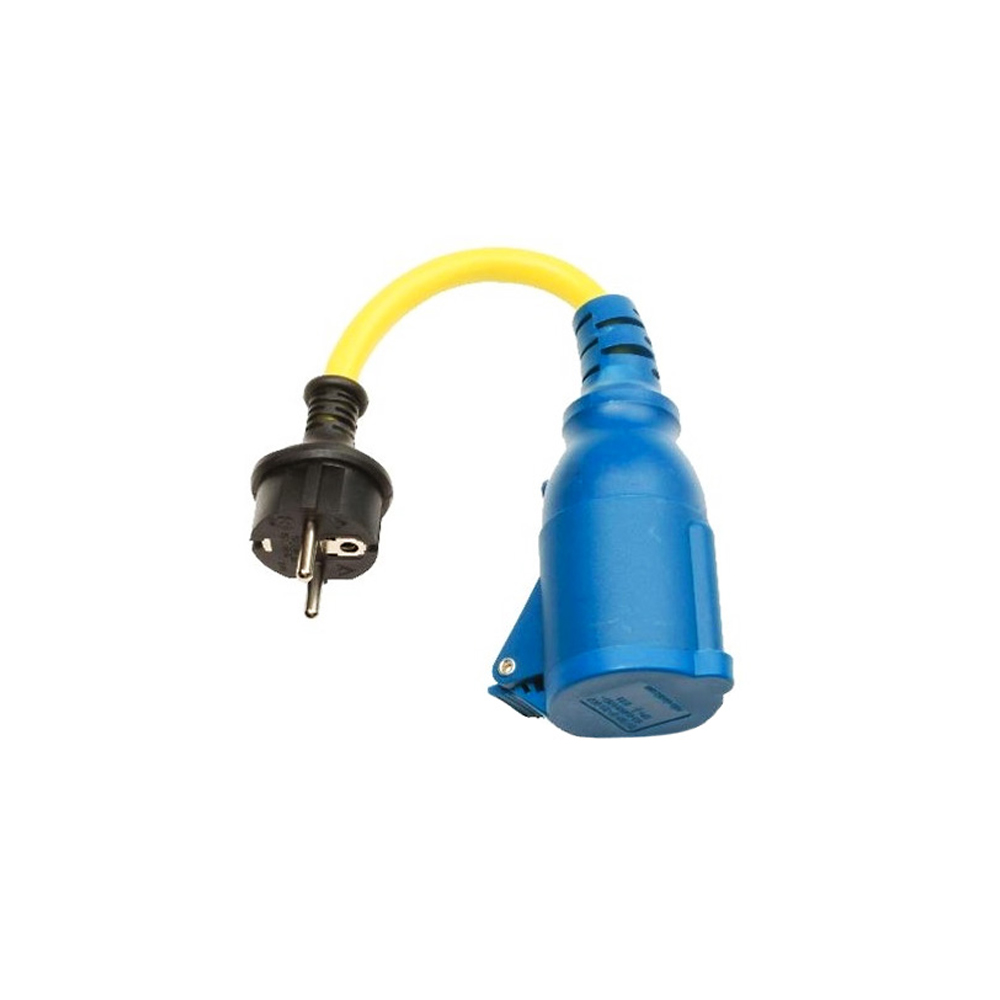

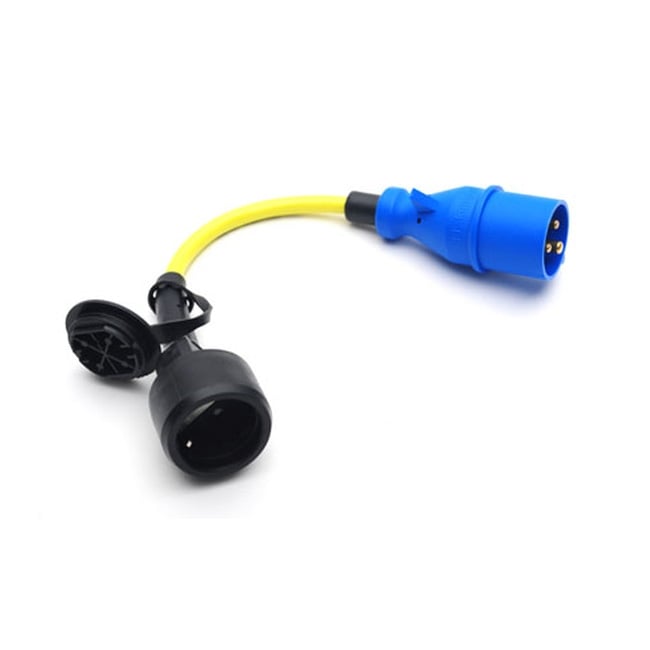

Victron Adapter Kupplung Schuko auf CEE. max. Strom: 16Amax. Spannung: 250V AC  In der Victron Landstromkabel-Serie für den Marine Bereich finden Sie weitere Adapter, Landstromkabel und Einbausteckdosen Edelstahl und Polyamid.Lieferumfang:1x Victron Energy SHP307700260 Adapter Kupplung 16A/250V Schuko Kupplung auf CEE Stecler

Victron Adapter Kupplung Schuko auf CEE. max. Strom: 16Amax. Spannung: 250V AC In der Victron Landstromkabel-Serie für den Marine Bereich finden Sie weitere Adapter, Landstromkabel und Einbausteckdosen Edelstahl und Polyamid.Lieferumfang:1x Victron Energy SHP307700220 Adapter Kupplung 16A/250V Schuko/CEE

Das Victron Energy 25m Landstromkabel  für den Marine-Bereich. (MPN SHP302502500) besteht aus 25m Panzer-Leitung H07BQ-F 3G2,5mm. Damit ist diese Leitung für extremste Einsatzbedingungen geeignet und quasi unzerstörbar. Victron verwendet dabei extra starke Leitungen (2.5mm²) damit die Sicherheitseinrichtungen an ihrem Landanschluss auch zuverlässig funktionieren. hochbelastbarer Aussenmantel Polyurethan-Außenmantel, mechanisch hoch belastbar, extrem reiss-,schnitt- und abriebfest, hochflexibel, ölbeständig, extrem witterungsbeständig, für Außen-Dauereinsatz. Temperaturbereich -40 Grad bis +90 Grad.  technische Merkmale auf einen Blick Länge: 25mmax. Spannung: 250V ACmax. Strom: 16ALeitungs-Typ: H07BQ-FAderquerschnitt: 2,5mm²Aderanzahl: 3Landstecker-Typ: IEC60309 vergossen 2polig + ErdeBoardstecker-Typ: IEC60309 3-poligEinsatzbereich: Marine-BereichGewicht: 4,3 Kilogramm Lieferumfang:1x Victron Energy SHP302502500 25m Landstromkabel  3x2,5mm² H07BQ-F

Die demontierbare Kupplungsdose MP32-110 von Victron Energy (MPN SHP303204000) soll verwendet werden mit dem MP32-10 Einbaugerätestecker. Die zu verwendende Kabelgröße ist vom Strom abhängig. Eigenschaften Anschlüsse: 2p + A Spannung: 230V Max. Strom: 32A / 230V Gehäuse: PA 6 Steckerstifte / Anschlussklemmen: Messing, vernickelt Empfohlener Kabelquerschnitt: 4mm² Sicherheitsvorschriften und -Maßnahmen Die elektrische Installation muss während der Installation abgeschaltet sein Installieren Sie den Landanschluss gemäß der Installationsanweisung Verwenden Sie Kabel mit den entsprechenden Querschnitten Anschlüsse und Sicherheitsvorkehrungen müssen den lokalen Vorschriften entsprechend ausgeführt werden Installationsanweisung Gehen Sie wie folgt vor, um den Stecker an dem Kabel zu befestigen: Schrauben Sie den Stecker los und schieben Sie das Gehäuse auf das Kabel. Die Tülle kann dabei nach Maß abgeschnitten werden. Isolieren Sie das Kabel a. Stellen Sie sicher, dass die Kabelenden sauber und nicht korrodiert sind. Schneiden Sie, falls erforderlich, das Kabel zurück, bis sauberer Draht sichtbar ist. Löten Sie die Enden der Kabel nicht! Führen Sie die Kabel in die korrekten, farblich kodierten Klemmenöffnungen auf der Rückseite des Einlasses ein. Ziehen Sie die Klemmenschrauben auf ein Drehmoment an. Stellen Sie sicher, dass sich keine Kabelisolierung unter einer Klemme befindet. Ziehen Sie die Zugentlastung fest. Schieben Sie das Gehäuse über den Stecker. Tragen Sie, falls erforderlich, eine kleine Menge Seife auf das Kabel auf, damit der Kunststoffschutz leicht zu schieben ist. Ziehen Sie die Montageschrauben fest an. Lieferumfang: 1x Victron Kupplungsdose 32A (SHP303204000)

Das Victron Energy 25m Landstromkabel  für den Marine-Bereich. (MPN SHP306002500) besteht aus 25m Panzer-Leitung H07BQ-F 3G6,5. Damit ist diese Leitung für extremste Einsatzbedingungen geeignet und quasi unzerstörbar. Victron verwendet dabei extra starke Leitungen (6,5mm²) damit die Sicherheitseinrichtungen an ihrem Landanschluss auch zuverlässig funktionieren. hochbelastbarer Aussenmantel Polyurethan-Außenmantel, mechanisch hoch belastbar, extrem reiss-,schnitt- und abriebfest, hochflexibel, ölbeständig, extrem witterungsbeständig, für Außen-Dauereinsatz. Temperaturbereich -40 Grad bis +90 Grad.  technische Merkmale auf einen Blick Länge: 25m max. Spannung: 250V AC max. Strom: 32A Leitungs-Typ: H07BQ-F Aderquerschnitt: 6,5mm² Aderanzahl: 3 Landstecker-Typ: IEC60309 vergossen 2polig + Erde Boardstecker-Typ: IEC60309 3-polig Einsatzbereich: Marine-Bereich Gewicht: 18 Kilogramm Lieferumfang: 1x Victron Energy SHP306002500 25m Landstromkabel  3x6,5mm² H07BQ-F

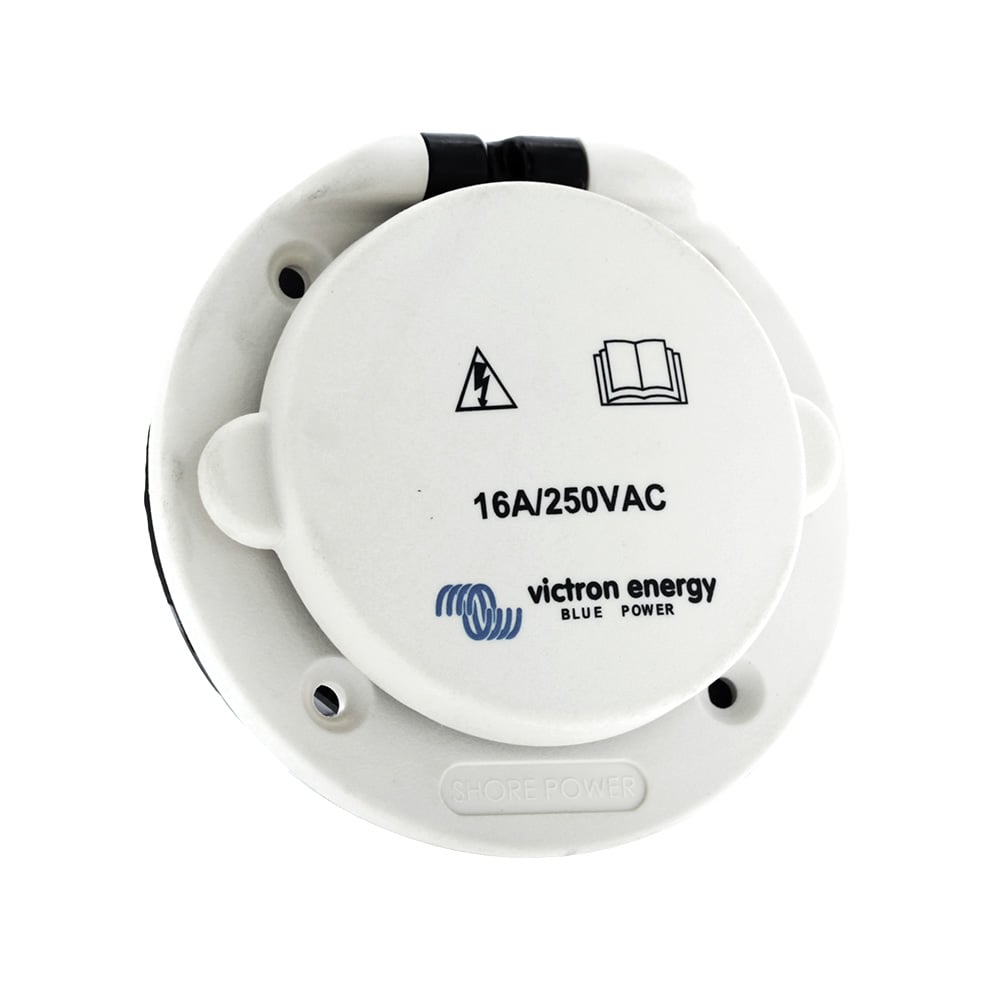

Die Victron Landstrom-Steckdose SHP301603000R 16A wurde speziell für den Boots- und Wohnmobilbereich eintwickelt. Dieses Model verfügt über eine hochfeste Polyamid-Verblendung und ist kompatibel mit den Victron Landstromkabeln. Technische Eigenschaften Schutzart: IP 57 Verblendung-Material: Polyamid Gewicht: 0,34kg max. Spannung: 250V AC max. Strom: 16A Standard: IEC 60309, 2p+E Typisierung Abdeckung: PA6 Passend für: Victron Landstromkabel 15m 16A Victron Landstromkabel 25m 16A Lieferumfang: 1x Victron SHP301603000R Landstrom Steckdose 16A 250V Polyamid

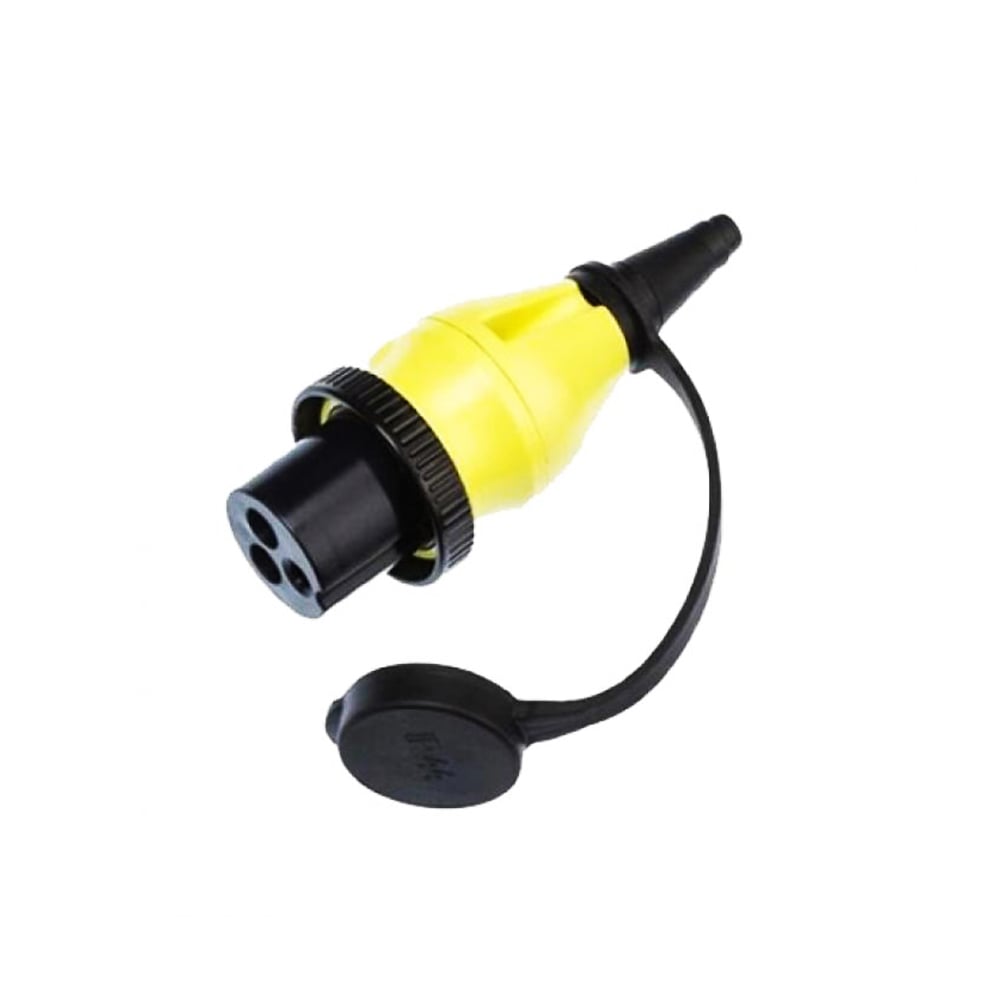

Die demontierbare Kupplungsdose MP16-110 von Victron Energy (MPN SHP301604000) soll verwendet werden mit dem MP16-10 Einbaugerätestecker. Die zu verwendende Kabelgröße ist vom Strom abhängig. Eigenschaften Anschlüsse: 2p + A Spannung: 230V Max. Strom: 16A / 230V Gehäuse: PA 6 Steckerstifte / Anschlussklemmen: Messing, vernickelt Empfohlener Kabelquerschnitt: 1,5mm² - 2,5mm² Sicherheitsvorschriften und -Maßnahmen Die elektrische Installation muss während der Installation abgeschaltet sein Installieren Sie den Landanschluss gemäß der Installationsanweisung Verwenden Sie Kabel mit den entsprechenden Querschnitten Anschlüsse und Sicherheitsvorkehrungen müssen den lokalen Vorschriften entsprechend ausgeführt werden Installationsanweisung Gehen Sie wie folgt vor, um den Stecker an dem Kabel zu befestigen: Schrauben Sie den Stecker los und schieben Sie das Gehäuse auf das Kabel. Die Tülle kann dabei nach Maß abgeschnitten werden. Isolieren Sie das Kabel a. Stellen Sie sicher, dass die Kabelenden sauber und nicht korrodiert sind. Schneiden Sie, falls erforderlich, das Kabel zurück, bis sauberer Draht sichtbar ist. Löten Sie die Enden der Kabel nicht! Führen Sie die Kabel in die korrekten, farblich kodierten Klemmenöffnungen auf der Rückseite des Einlasses ein. Ziehen Sie die Klemmenschrauben auf ein Drehmoment an. Stellen Sie sicher, dass sich keine Kabelisolierung unter einer Klemme befindet. Ziehen Sie die Zugentlastung fest. Schieben Sie das Gehäuse über den Stecker. Tragen Sie, falls erforderlich, eine kleine Menge Seife auf das Kabel auf, damit der Kunststoffschutz leicht zu schieben ist. Ziehen Sie die Montageschrauben fest an. Lieferumfang: 1x Victron Kupplungsdose 16A (SHP301604000)

Victron Adapter CEE-Stecker 16A 250V 3-polig auf CEE-Kupplung 32A 250V 3-poligmax. Strom: 32Amax. Spannung: 250V AC In der Victron Landstromkabel-Serie für den Marine Bereich finden Sie weitere Adapter, Landstromkabel und Einbausteckdosen aus Edelstahl und Polyamid.Lieferumfang:1x Victron Energy SHP307700260 Adapter CEE-Stecker 16A 250V 3-polig auf CEE-Kupplung 32A 250V 3-polig

Die Victron Landstrom-Steckdose SHP303202000 32A wurde speziell für den Boots- und Wohnmobilbereich eintwickelt. Dieses Model verfügt über eine hochwertige Edelstahl-Verblendung ist kompatibel mit den Victron Landstromkabeln.technische EigenschaftenSchutzart: IP 57Verblendung-Material: EdelstahlGewicht:0,65max. Strom: 32AStandard: IEC 60309, 2p+ETypisierung Abdeckung: PA6 Passend für: Victron Landstromkabel 15m 16A Victron Landstromkabel 25m 16A Victron Landstromkabel 15m 25A Victron Landstromkabel 25m 32A Lieferumfang:1x Victron SHP303202000 Landstrom Steckdose 32A Edelstahl

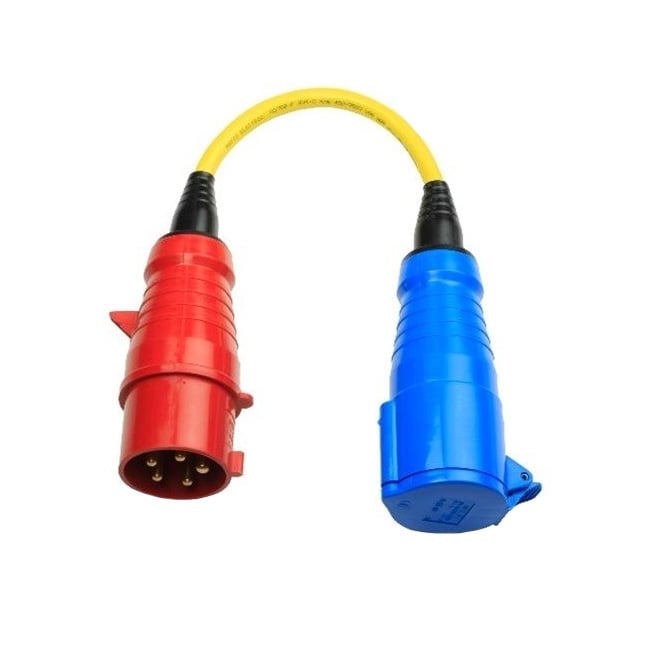

Victron Adapter 32A CEE Kupplung 3-polig zu 32A CEE Stecker 5-polig. max. Strom: 32Amax. Spannung: 250V AC  In der Victron Landstromkabel-Serie für den Marine Bereich finden Sie weitere Adapter, Landstromkabel und Einbausteckdosen Edelstahl und Polyamid.Lieferumfang:Victron Energy SHP307700300 Adapter 32A CEE Kupplung 3-polig zu 32A CEE Stecker 5-polig

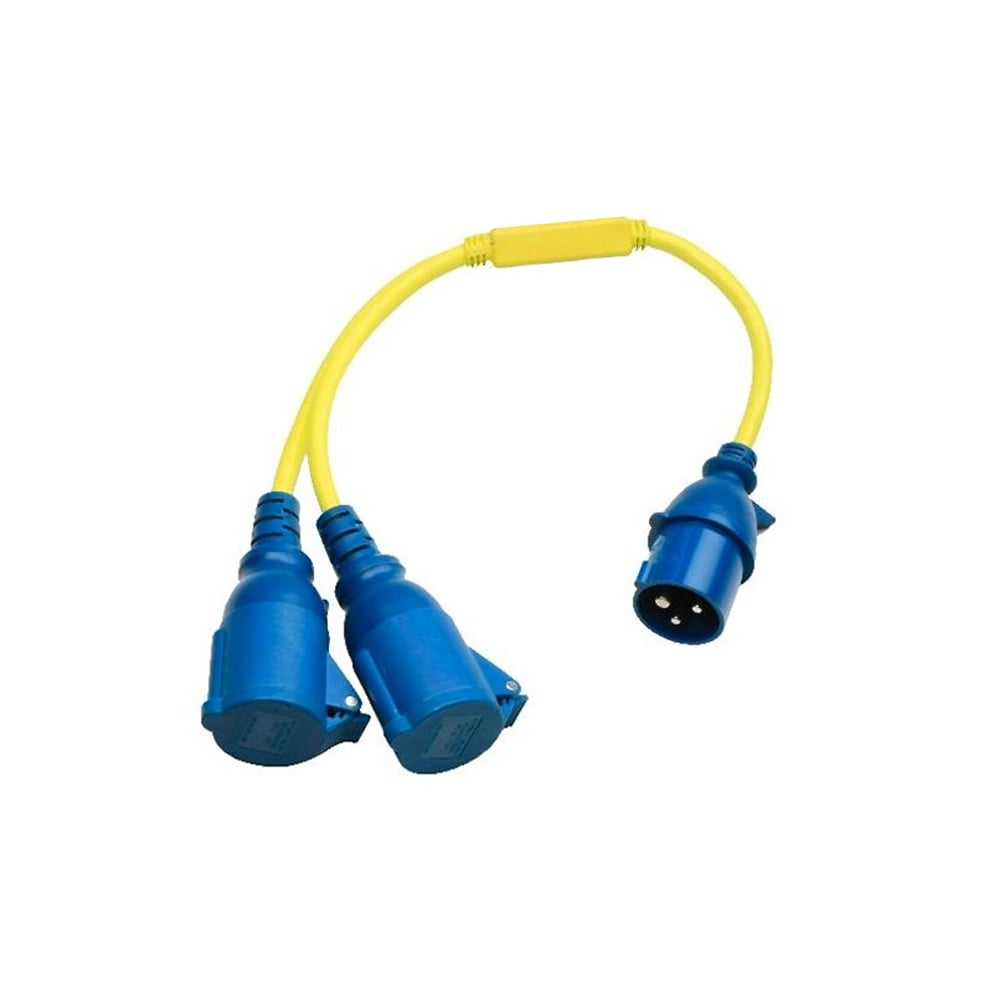

Victron Splitter CEE-Stecker auf 2x CEE-Kupplung. max. Strom: 16Amax. Spannung: 250V AC  In der Victron Landstromkabel-Serie für den Marine Bereich finden Sie weitere Adapter, Landstromkabel und Einbausteckdosen Edelstahl und Polyamid.Lieferumfang:1x Victron Energy SHP307700240 Splitter 16A/250V CEE Stecker auf 2x CEE Kupplung
