Bei der US3000C (MPN US3000C) handelt es sich um einen Lithiumspeicher der neuesten Generation. Der Speicher wurde speziell dafür entwickelt, die hohen Ansprüche die heutzutage an einen Solarspeicher gestellt werden, voll und ganz zu erfüllen. Höchste Sicherheit und eine lange Lebensdauer sind auch bei regelmäßig tiefer Entladung dank neuster Technologie garantiert.
Die neueste Batterie des marktführenden Herstellers mit nun 3,5 kWh pro Modul hat wieder ein Batterie Management System (BMS) in jedem Modul eingebaut und bietet deshalb viel Sicherheit. Intern werden die einzelnen Zellen also überwacht und ausgeglichen vor Überspannung, Übertemperatur usw. geschützt. Die Batterie ist mit vielen verfügbaren Wechselrichtern kompatibel und zertifiziert.
Eine Kompatibilitätsliste für Pylontech mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., finden Sie als Download in unseren Anhängen! (Pylontech Compatibility List)
Eigenschaften
Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
Mehr nutzbarer Energiegehalt als beim Vorgängermodell US3000
Lebensdauer über 10 Jahre
Absolut eigensichere Lithiumtechnologie
Mit vielen verfügbaren Wechselrichtern kompatibel
Automatische Adresseinstellung bei Anschluss in Multi-Gruppen
Hohe Lade- und Entladeleistung möglich
Integriertes BMS
Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
Einfache Installation dank modularem Design
Absolut wartungsfrei und langlebig
Eingebaute Soft-Start-Funktion, die in der Lage ist, den Stromstoß zu reduzieren, wenn der Wechselrichter von der Batterie aus gestartet wird
Dualer aktiver Schutz auf BMS-Ebene
Unterstützt WakeUp durch 5-12V-Signal vom RJ45-Port aus
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Batteriemanagementsystem in jedem Modul
Durch das in jedem Modul integrierte Batterie-Management-System wird jede verbaute Akkuzelle über die gesamte Lebensdauer des Moduls vor schädlichen Einflüssen geschützt und ein vorzeitiger Defekt effektiv verhindert.
Schutz vor:
Überladung
Überspannung bei der Ladung
zu hohen Strömen bei Ladung und Entladung
Über- und Untertemperatur
Kurzschluss- und Verpolung
Ständige Überwachung der einzelnen Zellspannungen (Zell-Balance)
Modularer Aufbau
Das System ist modular aufgebaut und lässt sich durch Zusammenschalten von mehreren Modulen, passgenau auf die gewünschte Speicherkapazität auslegen. Jedes Speichermodul besteht dabei aus einem höchst leistungsfähigen Lithium-Eisenphosphat (LiFePo4) Akkumulator und einem integriertem BMS.
Hohe Zyklen-Lebensdauer
Die extrem hohe Zyklen-Lebensdauer der verbauten LiFePo4 Zellen machen Pylontech US3000C Module zur optimalen Speicherlösung für Photovoltaikanlagen. Unabhängig ob es sich bei dem Solarsystem um eine netzgeführte- oder eine Inselanlage handelt, bietet der Pylontech Speicher einige Vorteile gegenüber typischen Bleibatterien und anderen Lithium Technologien.
Technische Daten
Batterie-Typ: Lithium-Eisenphosphat (LiFePo4)
Nennspannung: 48V
Nennkapazität: 3552 Wh
Nutzbare Kapazität (95% DoD): 3374 Wh
Entladespannungsbereich: 44,5 – 53,5V
Ladespannungsbereich: 52,5 – 53,5V
Max. Spitzen-(Ent)Ladestrom: 90A
Max. (Ent)Ladestrom: 74A
Empfohlener Lade/Entladestrom: 37A
Kommunikation: RS485, CAN
Gewicht: 32 kg
Abmessungen: 442 x 420 x 132 mm
Schutzart: IP20
Temperaturbereich Ladung: 0°C - +50°C
Temperaturbereich Entladung: -10°C - +50°C
Temperaturbereich Lagerung: -20°C - +60°C
Lebensdauer: über 10 Jahre
Zyklenlebensdauer: über 6000 bei 95% DoD
BMS / Überwachung: integriert in jedem Modul
Garantie: 10 Jahre Herstellergarantie
Zertifizierung: TÜV, CE, UN38.8
Aufgrund der Klassifizierung als Gefahrgut wird dieses Produkt per Spedition verschickt!
Lieferumfang:
1x Pylontech US3000C LiFePO4 3,5 kWh
1x Kabelsatz Parallelschaltung inkl. Erdung
1x RJ45 Datenkabel
1x Montageschrauben
1x Bedienungsanleitung
Ab
999,60 €*
Ab 840,00 €
**
Bei der US3000C (MPN US3000C) handelt es sich um einen Lithiumspeicher der neuesten Generation. Der Speicher wurde speziell dafür entwickelt, die...
Die LiFePO4 12/100 Smart Pro von Offgridtec (MPN 2-01-010870) ist eine intelligente, 12,8 V 100 Ah Lithium-Eisenphosphat-Batterie der neusten Generation mit Bluetooth-Kommunikationsfunktion. Ihre Nennenergie beträgt 1280 Wh und das bei einem Gewicht von nur 13 Kg. Abhängig von der Entladebatterie schafft unsere LiFePO4 12/100 Smart Pro bis zu 5000 Zyklen und übertrifft damit auch die besten AGM- und GEL-Batterien in Sachen Haltbarkeit um ein Vielfaches. Zusammen mit der kostenlosen Offgridtec Akkuviewer Smart App für iOS und Android Geräte die Funktionsüberwachung der Lithium Batterie erlaubt.
Die Konstitution der Batterie ist in physischer Hinsicht extrem solide. Das prädestiniert Sie für den Einsatz in einem besonders breiten Anwendungsspektrum. Das integrierte BMS schützt sorgt für ein hohes Maß an Sicherheit für die Batterie und den Benutzer. Empfohlene Einsatzbereiche sind unter anderem: Wohnmobile, Boote, stationäre Solarsysteme im privaten oder gewerblichen Bereich.
Eigenschaften der Offgridtec LiFePO4 12/100 Smart Pro 100Ah
sehr hohe Energiedichte bei niedrigem Gewicht
integriertes Bluetooth zur Verbindung mit der kostenlosen Offgridtec Akkuviewer Smart App
integriertes BMS für mit zahlreichen Schutzvorrichtungen
100% der Kapazität bei Bedarf nutzbar
60% leichter als AGM Batterien
bis zu 3-mal so viele Zyklen wie herkömmliche Bleibatterien
weniger als 3% Selbstentladung, gut lagerbar
wartungsfreundlicher Batterieaufbau da Zellmodule verschraubt und nicht vergossen sind
breiter Betriebstemperaturbereich
technische Merkmale LiFePO4 12/100 Smart Pro
Offgridtec Teilenummer: 2-01-010870
Nennenergie: 1280 Wh
Nennspannung: 12,8 V
Kapazität: 100
Abmessungen: 328 x 173 x 220 mm
Gewicht: 13,0 Kg
Parallelschaltung: max. 10Stk.
Reihenschaltung: nein
Einbaulage: beliebig
Zyklenanzahl bei 80% Entladung: >2000 Zyklen
Betriebstemperaturbereich Laden: +5°C - 45°C
Betriebstemperaturbereich Entladen: -20°C - 60°C
Maximaler fortlaufender Entladestrom: 100A
Maximale fortlaufender Ladestrom: 100A
Ladeendspannung: 14.6V
Lagertemperatur: -10°C - 35°C
Smart: Akku-Status via Akkuviewer Smart App abrufen
Dank des integrierten Bluetooth-Moduls können Sie wichtige Parameter des Akkus jederzeit auf dem Smartphone oder einem Tablet abrufen. Die dazu benötigte "Offgridtec Akkuviewer Smart" App von Offgridtec erhalten Sie kostenlos im App-Store von Apple oder für Android Geräte im Play-Store von Google. Folgende Daten können über Akkuviewer Smart angezeigt werden:
Aktueller Ladezustand als Prozent-Anzeige - SOC
Aktueller Stromverbrauch
Aktuelle Batteriespannung
Bisherige Zyklen-Anzahl
Restlaufzeit
und Einiges mehr...
Aufgrund der Klassifizierung als Gefahrgut wird dieses Produkt per Spedition verschickt!
Lieferumfang:
1x Offgridtec 2-01-010870, LiFePO4 12/100 Smart-Pro 100Ah 1280Wh 12,8V
1x Bedienungsanleitung
712,81 €*
599,00 €
**
Die LiFePO4 12/100 Smart Pro von Offgridtec (MPN 2-01-010870) ist eine intelligente, 12,8 V 100 Ah Lithium-Eisenphosphat-Batterie der neusten Gen...
Der HM-600 von Hoymiles ist der perfekte Mikrowechselrichter für Ihr Balkonkraftwerk. Das kompakte Leichtgewicht (nur 3kg inklusive dem 2,06m AC-Kabel) eignet sich für die Solarstromproduktion mit bis zu zwei Solarpanelen bis zu einer Leistung von je 380 Watt. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breiter PV-Modulanwendung geeignet, da seine Inbetriebnahme sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist.
Eigenschaften
Minimierung der Auswirkungen von z.B. Verschattung, Staub oder Alterung durch MPPT
Hochwertige Energiegewinnung mit hoher MPPT-Genauigkeit
Optimale Systemzuverlässigkeit
Spitzenwirkungsgrad von 96,7%
12 Jahre Produktgarantie
Hohe Sicherheit durch integrierte Schutzfunktionen
Einfache Installation
Lange Lebensdauer
6000V Stromstoßschutz
Entspricht VDE-AR-N 4105: 2018 & EN50549-1:2019
Optional möglich: Überwachung über S-Miles App oder S-Miles Cloud
Zur Anlagenüberwachung wird eine DTU Lite benötigt
Um zusätzlich zur Überwachung die Möglichkeit zu haben Einstellungen zu ändern, wird statt der DTU-Lite eine DTU Pro benötigt
Optimale Zuverlässigkeit
Mikro-Wechselrichtersysteme sind von Natur aus zuverlässiger als herkömmliche Wechselrichter. Der dezentrale Aufbau eines Mikrowechselrichtersystems stellt sicher, dass es bei einer Störung nicht zum Ausfall der gesamten PV-Anlage kommt. Hoymiles-Mikrowechselrichter sind für den Betrieb mit voller Leistung bei Umgebungstemperaturen von bis zu +65°C (150°F) ausgelegt. Das Gehäuse des Mikro-Wechselrichters ist für die Außeninstallation ausgelegt und entspricht der Schutzart IP67.
Einfacher Aufbau
PV-Systeme mit Hoymiles-Mikrowechselrichtern sind sehr einfach zu planen und zu installieren. Sie können eine Kombination von PV-Modulen unterschiedlicher Typen, in jeder Ausrichtung und in einer gewünschten Anzahl installieren (Maximale Anzahl von Geräten in Serie: 8). Sie brauchen keine umständlichen herkömmlichen Wechselrichter zu installieren. Jeder Mikrowechselrichter kann schnell auf dem PV-Montagegestell oder direkt unter dem PV-Modul montiert werden. Das PV-Modul wird direkt vor Ort mit dem Mikrowechselrichter verbunden und eliminiert dadurch das Risiko, dass Personen einer gefährlich hohen Gleichspannung ausgesetzt sind.
Technische Daten
Empfohlene Modulleistung: 240~380W (je Modul)
Spitzenleistung MPPT des Spannungsbereichs: 29~48V
Anlaufspannung: 22V
Betriebsspannungsbereich: 16~60V
Maximale Eingangsspannung: 60V
Maximaler Eingangsstrom: 2*11.5A
Maximaler Eingangskurzschlussstrom: 2*15A
Nennausgangsleistung: 600VA
Nennausgangsstrom: 2.61A bei 230V
Nennausgangsspannung/-bereich: 230V (180-275V)
CEC-gewichteter Wirkungsgrad: 96.50%
Umgebungstemperaturbereich: -40~+65°C
Abmessungen (BxHxT): 250 x 170 x 28 mm
Gewicht: 3kg (einschließlich 2.06m AC-Kabel)
Gehäuseeinstufung: IP67
Lieferumfang:
1x Hoymiles HM-600 Mikrowechselrichter
166,48 €*
139,90 €
**
Der HM-600 von Hoymiles ist der perfekte Mikrowechselrichter für Ihr Balkonkraftwerk. Das kompakte Leichtgewicht (nur 3kg ink...
Der Offgridtec MPPT Pro-Duo (MPN 1-01-011200) ist ein innovativer High-End Solarregler, der im Wesentlichen für die Anwendung im mobilen Bereich konzipiert wurde. Über den primären Ladeausgang (BATT-1) lassen sich eine Vielzahl verschiedener Board-Batterietypen laden. Das Batterie-Spektrum reicht von AGM, GEL und flüssiger Bleisäure bis hin zu modernsten LiFePO4 und Li-NiCoMn Batteriesystemen. Der sekundäre Batterieladeausgang (BATT-2) ist für eine Startbatterie ausgelegt, die sich auf dem gleichen Spannungsniveau wie BATT-1 befindet. Das Gerät erkennt die Systemspannung der Starterbatterie (BATT-2) selbstständig und die Ladung der BATT-2 beginnt, sobald die voreingestellten Bedingungen erfüllt sind.
Der Controller verwendet den fortschrittlichen MPPT-Regelungsalgorithmus, der die maximale Verlustrate und Verlustzeit des Leistungspunktes minimiert, den maximalen Leistungspunkt (MPP) des PV-Generators schnell verfolgt und unter allen Bedingungen die maximale Energie aus dem PV-Generator verarbeitet. Die Energienutzung in einem PV-System mit MPPT Regler ist im Vergleich zur PWM-Lademethode um 20 bis 30% erhöht.
Ausstattungsmerkmale Highlights des MPPT Pro DUO 30 A
Max Power-Point Tracking Technologie mit ultraschneller Tracking-Geschwindigkeit und einer garantierten Tracking-Effizienz von mindestens 99,5%.
Erweiterter MPPT-Steuerungsalgorithmus zur Minimierung der der MPP-Verlustrate und zur Minimierung des Zeitverlustes.
Höherer Bereich der MPP-Betriebsspannung zur Verbesserung der PV-Modulauslastung.
Möglichkeit der Begrenzung der Ladeleistung durch Anwender oder Ladestromautomatik (BATT-1).
Digitale Stromkreissteuerung des adaptiven dreistufigen Lademodus zur Verbesserung der BATT-1 Lebensdauer.
Das Produkt wird in den Energiesparmodus versetzt, wenn längere Zeit keine manuellen Eingaben gemacht wurden und die Ladebedingungen nicht erfüllt sind (PV<5v).>
100% Auf- und Entladen im Betriebstemperaturbereich.
AES-Steuersignal für Auto-Kühlschrank, um Energieverschwendung zu vermeiden.
Standard-Modbus-Protokoll und RS485 Kommunikationsanschluss (5V/200mA)
Wichtigste technische Merkmale im Überblick
Maximaler Ladestrom: 30A bei einer Batteriespannung von 12V oder 24V.
Optionale Fernanzeige mit Einbaurahmen verfügbar.
Unterstützung aller wichtigen Batterietypen.
Aktiver Temperatur-Ausgleich für eine optimale Ladung und Gewährleistung einer hohen Batterie-Lebensdauer.
Max. Solarleistung 390W bei 12V Systemspannung und 780W bei 24V Systemspannung
100V max. PV Eingangsspannung
Erdung: Negativ
Abmessungen: 24,7cm x 16,5cm x 6,9cm (LxBxH)
Anschlussklemmen Batterie 1: 16mm² (AWG6) / Batterie 2: 4mm² (AWG12)
Gewicht: 1,4KG
Durchmesser Montagebohrungen: 5mm
Eigenverbrauch: 26mA bei 12V / 15mA bei 24V
Max. Wirkungsgrad: 98%
Intelligenter Energiesparer
Wenn für längere Zeit keine manuelle Betätigung erfolgt und die Ladebedingungen nicht gegeben sind, schaltet der MPPT-Pro Duo auf den Energiesparmodus um, wodurch der Energieverbrauch des Geräts auf ein Minimum reduziert wird. Durch dieses Verhalten reduziert sich außerdem der Verschleiß des Geräts, was sich in einer deutlich höheren Lebensdauer widerspiegelt. Die Systemparameter werden direkt über das intuitive Bedienfeld am Regler oder über die MT11-Fembedienung (Zubehör) angezeigt und eingestellt.
Systemkommunikation und Schutzfunktionen
Das AES-Steuersignal des Kühlschrankes ist in die Steuerung eingebaut, die den überschüssigen Solarstrom an den Kühlschrank liefert, um Energieverschwendung zu vermeiden. Die Schutzart des MPPT Duo ist IP33. Er widersteht Spritzwasser und ist staubdicht. Unser MPPT Pro DUO hat mehrere Schutzfunktionen, einschließlich Überladeschutz der Batterie, Entladeschutz und Verpolungsschutz von PV und Batterie, die die Sicherheit, Stabilität und Lebensdauer der Solaranlage wirksam gewährleisten.
Lieferumfang:
1x Offgridtec 1-01-011200 MPPT DUO Laderegler
1x Bedienungsanleitung
101,03 €*
84,90 €
**
Der Offgridtec MPPT Pro-Duo (MPN 1-01-011200) ist ein innovativer High-End Solarregler, der im Wesentlichen für die Anwendung im mobilen Bereich ...
Das Solarmodul 150W MONO von Offgridtec (MPN 3-01-001255) arbeitet mit monokristallinen Solarzellen mit einem hohen Wirkungsgrad von >22,3% und eignet sich dank ihrer 20V Betriebsspannung ideal für 12V Systeme.
In Offgridtec MONO-Solarmodule werden nur Zellen des höchsten Qualitäts-Grades verbaut und garantieren dank modernster Fertigung eine konstant hohe Qualität und Leistung bei maximaler Lebensdauer.
Merkmale des Offgridtec 150W 12V Mono Solarmodul
bewährte Qualität direkt von Offgridtec
gefertigt nach aktuellsten Normen
monokristalline Solarzellen
extrem widerstandsfähiges ESG-Glas macht das Modul einsetzbar auch bei widrigsten Umweltbedingungen
ideal für 12V Systeme an Land oder in mobilen Solar-Systemen
2 Bypass Dioden - minimierter Leistungsabfall bei Beschattung
Das MONO 150W 12V ist eines von über 40 bewährten Solar-Panels aus dem Offgridtec Portfolio und partizipiert an Offgridtecs Erfahrung in der Herstellung hochwertiger 12V und 24V Solarzellen. Das Modul kann dank des extrem widerstandsfähigen Solarglases auch bei sehr widrigen Einsatzbedingungen eingesetzt werden. Sturm oder extreme Kälte und Hitze übersteht es problemlos und dank der integrierten Bypass Dioden kann das Modul auch bei Beschattung oder schwachem Licht weiterhin Strom produzieren.
Die wichtigsten technischen Daten im Überblick
Leistung (Pmax): 150W
Arbeitsspannung (Vmp): 20 V
Leerlaufspannug (Voc): 24 V
max. Strom (Imp): 7,5 A
Kurzschlussstrom (Isc): 8,1 A
max. Systemspannung: 1000 V
zulässige Umgebungstemperatur: -40°C - +85°C
Abmessungen: 1140 x 680 x 35 mm
Gewicht: 12 kg
Universell einsetzbar
Offgridtecs 150W 12V Mono ist universell einsetzbar zum Beispiel in 12 Volt Solaranlagen auf Gartenhäusern, Schrebergärten oder für die Stromversorgung von Beleuchtungs-Applikationen, autarke Systeme der Signal- und Überwachungstechnik und viele mehr. Aber auch in mobilen Systemen wie bei Wohnmobilsolaranlagen macht dieses Panel eine gute Figur.
Die Anschlusskabel sind 80 cm lang und mit MC4-Steckern bestückt.
Lieferumfang:
Offgridtec 3-01-001255 150W MONO 12V Solarmodul
130,78 €*
109,90 €
**
Das Solarmodul 150W MONO von Offgridtec (MPN 3-01-001255) arbeitet mit monokristallinen Solarzellen mit einem hohen Wirkungsgrad von >22,3% und eig...
Das FSP-2 195W 12/24V ist das zweitgrößte und Neueste Mitglied der Offgridtec FSP Familie und ist gleichzeitig eines der leistungsstärksten, faltbaren Solarmodule im Programm. Es ist 3-seitig aufgebaut und wird inkl. passendem Connection-Kit ausgeliefert, mit dem Sie schnell und einfach eine Verbindung zu dem Laderegler Ihrer Wahl und der aufzuladenden Batterie herstellen können.
Leistung die Maßstäbe setzt
Das FSP-2 195W Ultra ist mit amerikanischen SPR-Back-Contact Zellen der Firma SunPower bestück. Die Optik der Zellen ist komplett in Schwarz gehalten, das verleiht dem FSP-2 195W zusätzlich ein sehr modernes, hochwertiges aussehen. Die SPR-Zellen sorgen für einen sehr hohen Wirkungsgrad des Panels und setzen im Zusammenspiel mit dem geringen Gewicht und den kompakten Abmessungen des FSP-2 Panels neue Maßstäbe in dieser Leistungsklasse.
umfangreiche Einsatzmöglichkeiten:
hervorragend einsetzbar im Camping Bereich
oder bei Expeditionen, Kletter-Touren uvm...
für Fahrzeuge und Boote ohne feste Solarinstallation ...
und zahlreichen anderen Anwendungen in unterschiedlichsten Bereichen...
technische Highlights FSP-2 195W Ultra faltbares Solarpanel
Nennleistung: 195Wp
Anzahl Seiten: 3 x 65Wp
Modulspannung (Vmp): 33,5 V
Max. Ladestrom (Imp): 5,82 A
Leerlaufspannung (Voc): 39,4 V
Kurzschlussstrom (Isc): 6,17 A
Abmessungen geschlossen: 820 x 440 x 20 mm
Abmessungen offen ausgelegt: 820 x 1545 x 6 mm
Gewicht: 7,12 Kg
ETFE-Beschichtung
SunPower Hochleistungszellen
6,0m 5mm² Verbindungskabel vom FSP-2 zum Solarladeregler mit Anderson-Steckverbinder auf Solarseite
0,5m 5mm² Verbindungskabel Anderson-Stecker auf Aderendhülse (zur festen Verschraubung am Laderegler)
1m Batterieverbindungskabel Solarladeregler zu Batterie mit vormontierten Abgreifklemmen auf der Batterieseite
Kurzschlusssichere Verbindung zur Batterie dank integriertem Flachsicherungshalter mit 15A ATO Sicherung
das mitgelieferte Profi-Connection Kit
Das im Lieferumfang enthaltene Connection-Kit bietet alles, was zur schnellen Inbetriebnahme des mobilen Solar-Sets benötigt wird. Jedes FSP-2 verfügt über eine 6,0m Anschlussleitung, die am Ende mit einem hochwertigen Anderson Steckverbinder versehen ist. Passend dazu, wird ein zweites 0,5m Verbindungskabel mitgeliefert, dass direkt am Solareingang des Ladereglers verschraubt wird, und auf der anderen Seite ebenfalls mit einem Anderson Stecker ausgestattet ist. So können Sie den Regler jederzeit schnell über die Anderson-Verbinder koppeln oder trennen ohne die Kabel extra vom Laderegler abschrauben zu müssen.
Für die Verbindung des Ladereglers mit Ihrer Batterie liegt ebenfalls ein 1 Meter langes Plug & Play Verbindungskabel bei. Dieses wird am Batterieeingang des Reglers verschraubt und ist auf der Batterieseite mit universell einsetzbaren Krokodilklemmen ausgestattet, die kompatibel an bequem an alle gängigen Batterieterminals angeklemmt werden können. Ausserdem verfügt das Batteriekabel über einen Flachsicherungshalter mit entsprechender ATO Sicherung.
individualisierbar auf Anfrage
Alle FSP-2 Ultra Panels können gemäß Ihren Vorgaben innerhalb kürzester Zeit modifiziert und ausgeliefert werden. Auch die Kabel können wir flexibel auf Ihre Bedürfnisse abstimmen und anpassen. Fragen Sie uns einfach! Wir freuen uns auf Ihre Nachricht. Eventuell anfallende Kosten sind beim Kundenservice zu erfragen.
über die FSP-2 Serie
Wie bei allen Offgridtec Solarmodul Serien wurde auch bei der FSP-2 Serie wert auf hohe Qualität gelegt. Das FSP-2 195W arbeitet mit hoch effektiven Solarzellen. Diese Zellen generieren Wirkungsgrade von über 24% und sind die besten derzeit am Markt verfügbaren. Zusätzlich ist die komplette FSP-2 Serie mit einer ETFE-Beschichtung versehen, die für einen besseren Schutz sorgt und zugleich eine sehr hohe Lichtdurchlässigkeit gewährleistet. Außerdem produzieren wir unsere Solarmodule gemäß aktueller Normen und Standards was unsere Module zusammen mit den hochwertigen Materiealien zu High-End Produkten macht, die auch unter widrigsten Bedingungen technische Höchstleistung bringen.
Lieferumfang:
1x Offgridtec FSP-2 195W 12V, 3-01-012680
1x Offgridtec FSP-2 Connection-Kit
355,81 €*
299,00 €
**
Das FSP-2 195W 12/24V ist das zweitgrößte und Neueste Mitglied der Offgridtec FSP Familie und ist gleichzeitig eines der leistung...
Das praktische Dekalin Klebeset in schwarz (MPN 6270034) enthält neben der 290ml MS-5 Dekasyl Kartusche auch den Dekalin Dekavator 30ml, ein DEKACLEAN Reinigungstuch, sowie einen Pinsel und einen Wollwischer zum anrauhen der Oberfläche. Kurzum - es sind alle Komponenten enthalten, die für eine optimale Vorbehandlung der Flächen und zur Verarbeitung des Klebers benötigt werden.
Dekasyl MS-5 ist ein MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit, der zur Herstellung von elastischen Verbindungen von Bauteilen geeignet ist. Aufgrund seiner hohen Anfangshaftung können Anklemmzeiten reduziert oder Klemmen komplett beseitigt werden. Darüber hinaus kann Dekasyl MS-5 auch als Dichtungsmasse verwendet werden, falls ähnliche Materialien (mit ähnlicher Steifheit) verbunden werden oder falls mechanische Befestigungsmethoden verwendet werden.
ANWENDUNGEN
Elastische Verbindungen und Abdichten im Zug-, Wohnwagen-, Reisemobil- und LKW-Bau.
Kleben von Fenstern in Bussen, Zügen, Wohnwagen und Reisemobilen.
Kleben von Kantenprofilen von Anhängern mit Aluminium oder Polyester.
Kleben von Polyesterteilen mit Metallrahmen.
EIGENSCHAFTEN
Frei von Lösungsmitteln, Isocyanat und PVC.
Sehr gute UV-Beständigkeit und Alterungsbeständigkeit.
Hohe Anfangsfestigkeit - Allgemein gute Haftwirkung ohne Grundierung auf verschiedenen Substraten.
Dauerhaft elastisch im Temperaturbereich von -40°C bis +120°C.
Neutral, geruchlos und schnell aushärtend.
Nach Ausbilden der Haut überlackierbar (nass auf nass), dies beeinträchtigt im Allgemeinen nicht die Aushartung.
Kompatibel mit den meisten industriellen Streich- oder Lackiersystemen, sowohl Alkydharz- als auch Dispersionsfarben (aufgrund der großen Zahl unterschiedlicher Arten von Industriefarben wird ein Verträglichkeitstest angeraten!).
Wir empfehlen unsere Spoiler und Dachdurchführungen nur noch mit dem Dekalin Dekasyl Kleber in Verbindung mit dem Dekalin DEKAvator zu verwenden, da dies in einer Prüflabor getestet wurde und dort die besten Ergebnisse erzielt hat.
Warum Dekasyl?
Hersteller von Wohnwagen und Reisemobile, wie Fendt, Dethleffs, Burstner, Carthago , Pilote und Hymer nutzen Dekalin-Produkte in vielen Bereichen. So entscheiden sie sich zur Versiegelung von Dächern, für Seitenstreifen, für alle in Seitenpaneelen montierten Teile, für Unterbodenschutz, zur Verleimung von PMMA-Fenstern, Schalldämmung und Motorabdeckungen, sowie in unzähligen weiteren Anwendungsgebieten für Dekalin. Als Partner der weltweiten Wohnwagen- und Camper-Branche bietet Dekalin eine Vielzahl modernster Technologien und unterstützt damit Hersteller bei der Umsetzung ihrer Anforderungen. Wir bieten spezielle Lösungen im Bereich Dichten, Kleben, Dämmen und Reparatur.
Lieferumfang:
1x Dekalin Dekasyl MS-5 Kraftkleber 6252412 290ml schwarz
1x Dekalin Dekavator 6257812 Flasche 30ml
1x Wollwischer
1x Dekaclean Reinigungstuch
44,90 €*
290 mL
(154,83 €* / 1000 mL)
Inhalt:
290 mL
(154,83 €* / 1000 mL)
Das praktische Dekalin Klebeset in schwarz (MPN 6270034) enthält neben der 290ml MS-5 Dekasyl Kartusche auch den Dekalin Dekavator...
Dieses Set enthält alles was Sie brauchen um Module mit je max. 1m Breite auf einem Ziegeldach zu befestigen. Die enthaltenen Dach-Haken sind spezielle für Ziegeldächer konstruiert. Durch hochwertigste korrosionsfreie Materialien aus Edelstahl und Aluminium ist eine sichere und langlebige Montage gewährleistet.
Die Stücklisten der Befestigungskits sind für eine Montage der Module direkt nebeneinander konzipiert. Sollten Sie z.B. zwei Reihen untereinander mit je drei Solarmodulen planen benötigen Sie zwei Kits für je drei Module.
Beinhaltet:
Dachhaken 3-fach verstellbar (Edelstahl)
Solar-Profilschienen (Aluminium)
Endklemmen (Aluminium)
Nutensteine (Aluminium)
Endkappen
Alle notwendigen Schrauben und Muttern
Hinweis:
Nur für gerahmte Module mit 30mm/35mm Rahmenstärke
Module sind nicht im Lieferumfang enthalten
Varianten ab 106,94 €*
255,44 €*
214,66 €
**
Dieses Set enthält alles was Sie brauchen um Module mit je max. 1m Breite auf einem Ziegeldach zu befestigen. Die enthaltenen Dach-Haken sind spe...
Die Autark M-Master ist das mittelgroße Komplettsystem der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 800 Wattstunden zwischen März und Oktober. Der erzeugte Strom wird in der zyklenfesten 122Ah AGM Batterie gespeichert – der hochwertige Laderegler mit integriertem Display gibt Ihnen Auskunft über den Ladezustand der Batterie während Ihre 230V Verbraucher am Sinusspannungswandler betrieben werden können. Geliefert wird das Ganze selbstverständlich inklusive Profi Verbindungskabelkit – zusammenstecken und loslegen. Das System eignet sich für eine ganze Bandbreite von Anwendungen – angefangen bei 12V Beleuchtung, über das Laden von Laptop-, Handy- und Kamera-Akkus und anderen Kleinverbrauchern, bis hin zu 230V Haushaltsgeräten mit einer maximalen Dauerleistung von 1000W (15min)
Eigenschaften der Autark M-Master
Im Bedarfsfall modulseitig erweiterbar um 2 x 100W mit geringem Installationsaufwand
Durchschnittlicher Tagesertrag zwischen März und Oktober: ca. 800Wh (ca. 66Ah)
Plug & Play Anschlussfertiges System – zusammenstecken und loslegen
Ermöglicht den Betrieb von 12V und 230V Verbrauchern, sowie 5V USB Abnehmern
USB Lademöglichkeit direkt am Laderegler (max. 2,4A)
Gut ablesbares LCD Display informiert über sämtliche Betriebsparameter
Flexible Montagemöglichkeit dank 8m Anschlusskabel von Modul zu Regler
Umfangreiche Elektronische Schutzfunktionen, wie Überlastschutz, Übertemperaturschutz, Unterspannungsabschaltung, Kurzschlussschutz, Verpolung usw.
RS485 Kommunikationsport am Spannungswandler bietet umfangreiche Konfigurationsmöglichkeiten per PC (Interface Kabel RS485 zu USB im Lieferumfang enthalten)
Laderegler ermöglicht Temperaturkompensierte Ladung – Temperatursensor im Lieferumfang enthalten
Konfigurierbarer 12V Lastausgang am Laderegler für Verbraucher bis max. 30A – geeignet z.B. für Lichtsteuerung
Anwendungsbereiche
Dieses Komplettsystem lässt sich vielfältig einsetzen. Ob als Stationäres System auf der Berghütte oder im Schrebergarten – das dauerhafte Betreiben kleiner Kühlboxen und Kühlschränke, sowie das Aufladen von Handy und Laptop gelingt mit diesem System leicht. Auch die Installation auf dem Wohnmobil ist denkbar – entsprechende Halterungen und Klebesets für die Befestigung führen wir ebenfalls.
Umfangreiche Anschlussmöglichkeiten
230V AC 50HZ 1000W (15min – 1000W / dauerhaft - 800W / kurzzeit (Anlaufströme) - 1600W) Schukosteckdose am Sinusspannungswandler
12V Verbraucherausgang mit 30A Leistung direkt am Laderegler
2 x USB Ladeport am Laderegler mit max. 2.4A (insgesamt)
1 x USB Ladeport am Spannungswandler mit max. 1A Leistung
Teileliste – das ist drin
2 x 100W Monokristallines Solarmodul von Offgridtec 1030 x 520 x 35 mm
1 x Paar Solarsteckverbinder kompatible Abzweigbuchsen zum Parallelschalten der beiden Solarmodule
1 x 30A PWM Laderegler mit übersichtlichem LCD Display und USB Lademöglichkeit – das Gerät verfügt außerdem über einen 30A Lastausgang und lässt sich einfach bedienen – alle wichtigen Parameter lassen sich am Display ablesen
1 x 122Ah AGM Akku mit M8 Schraubterminal Abmessungen: 406 x 174 x 233 mm(+5mm Terminal) – die Batterie ist absolut wartungsfrei und auslaufsicher und hält je nach Nutzung bis zu 10 Jahre
1 x 1000W 12V auf 230V Sinusspannungswandler mit einer Schukosteckdose inkl. Anschlusskabel – die Nennleistung von 1000W kann vom Gerät für 15 Minuten ausgegeben werden – darüber hinaus leistet der Wechselrichter 800W und kann kurzzeitige Anlaufströme bis 1600W verarbeiten
1 x 8m 6mm² Profi Verbindungskabel Solarmodul zu Laderegler mit original Stäubli SolarSteckern und hochwertigem Lapp Ölflex 2x6mm² Solarkabel
1 x 1.5m 10mm² Profi Batterieverbindungskabel mit MIDI-Sicherungshalter, 40A MIDI-Sicherung und M8 Ringkabelschuhen für die Verbindung zwischen Laderegler und Batterie
1 x Temperatursensor mit 3m Länge für den Anschluss des Reglers an die Batterie
1 x Batterie-Verbindungskabel 25mm² 40cm Ozon-, UV- und Temperaturbeständig
1 x Sicherungshalter
5 x 125A Mega Sicherung für Installation zwischen Spannungswandler und Batteriepluspol zur Absicherung gegen Kurzschluss
1 x 40A Midi Sicherung
Dachhalterung für das Solarmodul
Da es verschiedene Anforderungen an die Halterung für ein Modul gibt und dies je nach Dachart stark variieren sind die Anlagen der Autark Serie Standardmäßig nicht mit einer Dachhalterung ausgestattet. Diese kann selbstverständlich zusätzlich erworben werden – finden Sie hier passende Vorschläge:
Solarmodulhalter für Flachdach- oder Wandmontage
Befestigungskit für Schrägdachmontage auf Dachziegeln (Frankfurter Pfanne u.ä.)
Befestigungskit für Schrägdachmontage auf Dachpappe, Wellethernit- und Blechdächern mit Holzunterkonstruktion
Befestigungskit für Schrägdachmontage auf Bieberschwanz Ziegeln
Lieferumfang:
1x Solaranlage Autark M-Master mit 2x100W Solarmodul, 30A PWM Laderegler mit LCD Display und USB Ports, 1000W SinusspannungswAGM Akkuandler, 122Ah , Bedienungsanleitungen
749,58 €*
629,90 €
**
Die Autark M-Master ist das mittelgroße Komplettsystem der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 800 Wattstunden z...
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang, lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.
Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig.
Teileliste – das ist drin
5x Luxen Solar 410W Full Black Solarmodul LUXPOWER SERIES 5
Victron Energy 48/3000 MultiPlus-II Wechselrichter MPN PMP482305010
Victron Energy MPPT SmartSolar Laderegler 250/60-Tr
Victron Energy Lynx Distributor für DC Verteilung und Absicherung
1x 3,5kWh Pylontech US3000C LiFePo4 Speicherbatterien mit integriertem BMS
Wechselrichter-Anschlusskabel für die Verbindung der Pylontech Akkus mit dem MultiPlus 48/5000 (2m)
VE.Can zu CAN-Bus BMS Typ A Kabel 1,8m 1.8m ASS030720018 für die Verbindung des Cerbo GX mit dem Speicher
3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
Cerbo GX + GX Touch 50 von Victron Energy – die Kommunikationszentrale Ihres Systems
1m Batteriekabel 25mm² M8 Terminal zu Schraubklemmenanschluss für die Verbindung des Ladereglers mit der Batterie
1m Batteriekabel 50mm² beidseitig M8 Ösen zur Verbindung von Multiplus und Lynx Distributor
10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
5m 6mm² MC-4-Verbindungskabel Stecker/ Buchse Verlängerung zur Verbindung der beiden Modulstrings mit den MC4 Abzweigbuchsen
Victron 3m VE.Direct cable Verbindungskabel zur Verbindung des Ladereglers mit dem Cerbo GX
Victron 125A 58V/48V MEGA-Fuse Sicherung für Multiplus
Offgridtec 80A 70V MEGA-Fuse Sicherung für Solarladeregler
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler ET112 1-phasig max. 100A
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Luxen Solar 410W Full Black Solarmodul - Wirkungsgrad von 21%
Das Luxpower 410W Full Black Solarmodul der Series 5 von Luxen Solar, ist ein monokristallines und modernes Modul mit Gallium-dotierter Technologie und 108er Halb-Zellen-Layout. Dank der Multi-Busbar Technologie, drei integrierter By-Pass Dioden sowie der zweigeteilten Anordnung der Zellstränge, bietet dieses Solarpanel im Solobetrieb eine hohe Hot-Spot Resistenz und in Strings mit vielen Modulen eine solide Stromausbeute, selbst bei schlechtem Licht und Teilbeschattung. Das edle Full-Black Design macht es zu einer guten Wahl, wenn es darum geht, eine Solarzelle für Dachanlagen auf Wohngebäuden oder für Balkonkraftwerke und viele weitere Anwendungsbereiche zu finden.
Eigenschaften
Gallium-dotierte Technologie
Reduzierte Hot-Spot Temperatur
Multi-Busbar-Technologie
3 Bypass-Dioden
PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
Verbesserte Leistung bei schwachem Licht
Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
Hoher Wirkungsgrad von 21 %
Hersteller Produktgarantie: 25 Jahre
Gallium-dotierte Technologie
Die Galliumdotierung ist eine Methode zur Verhinderung des lichtinduzierten Abbaus (LID). Die Verwundung dieser Technologie führt definitiv zu einer besseren Leistung von Solarzellen und PV-Modulen sowie zu einer Verbesserung ihrer Langzeitleistung und Zuverlässigkeit.
Reduzierte Hot-Spot Temperatur
Ein weiterer Vorteil der Half-Cut Fertigung Durch die Halbierung des elektrischen Stroms sowohl der Zellen als auch der Zellstränge kann die Hot-Spot-Temperatur um 50 % gesenkt werden, was die Zuverlässigkeit des PV-Moduls erhöht.
25% reduzierter, thermischer Leistungsverlust
Da die halbierten Zellen nur den halben Arbeitsstrom haben, kann der thermische Leistungsverlust des PV-Moduls während des Betriebs beträchtlich um 25% reduziert werden und die Betriebstemperatur des PV-Moduls ist ebenfalls niedriger, was die Zuverlässigkeit des PV-Moduls verbessert, und die Gesamtleistung erhöht.
Multi-Busbar-Technologie
Busbars befinden sich auf jedem PV Modul. Es handelt sich dabei um Stromschienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr Busbars reduziert Luxen Solar die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.
Technische Daten
Leistung (Pmax): 410 Wp
Spannung (Vmp): 31,83 V
Max. Strom (Imp): 12,88 A
Leerlaufspannung (Voc): 37,98 V
Kurzschlussstrom (Isc): 13,77 A
Modulwirkungsgrad: 21 %
Betriebstemperatur: -40°C - +85°C
Max. Systemspannung: 1500 VDC (IEC)
Zelltyp: Half-Cut - Monokristallin
Anzahl Zellen: 108 (6x18)
Gewicht: 21 kg
Abmessungen: 1722 x 1134 x 35 mm
Schutzart Anschlussdose: IP68
Modulfarbe: schwarz
LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher
Bei der verwendeten US3000C Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der Neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Tiefentladung und Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.
Eigenschaften der Pylontech US3000C Speichermodule
Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
Hohe Lade- und Entladeleistung von bis zu 5KW pro Modul
Hohe Speicherdichte
Geringes Eigengewicht und kompakte Bauweise
Absolut Wartungsfrei und einfach zu installieren
Pylontech gewährt 10 Jahre Garantie auf die US3000C
Das Herzstück der Anlage – der Victron MultiPlus-II 48/3000
Der Multiplus-II 48/3000/70-50 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482305010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt, womit dieses Gerät geradezu prädestiniert für den Einsatz in diesem System ist. Der Wechselrichter leistet bei nicht linearer Belastung satte 3000 W, bzw. 2400 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 35 A Ladeleistung sehr gut proportioniert und wird durch einen 32 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.
Leistungsmerkmale und Eigenschaften des MultiPlus-II 48/3000
PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
bestens geeignet für sowohl für den Einsatz in Offgridtec-, als auch Ongrid Systemen
VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*
Zugelassen nach VDE-AR-N 4105
3000 W Leistung bei nicht linearer Belastung 2400 W Dauerbelastung und 5500 W Spitzenleistung
für 48 V Batteriespannung, 32A Transfer-Schalter und 35A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22
Auslieferung erfolgt konfiguriert und abgestimmt auf die mitgelieferten Komponenten
Die Einstellungsmöglichkeiten am MultiPlus-II sind extrem vielfältig, ebenso wie seine Einsatzmöglichkeiten. Damit das System, so wie es geliefert wird der Bezeichnung "Plug and Play" gerecht wird, haben wir die notwendigsten Einstellungen bereits für Sie vorgenommen - das System ist somit ohne weitere Konfiguration sofort Einsatzfähig.
Maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems
Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Vctron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.
Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.
Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage
3.925,62 €*
3.298,84 €
**
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leist...

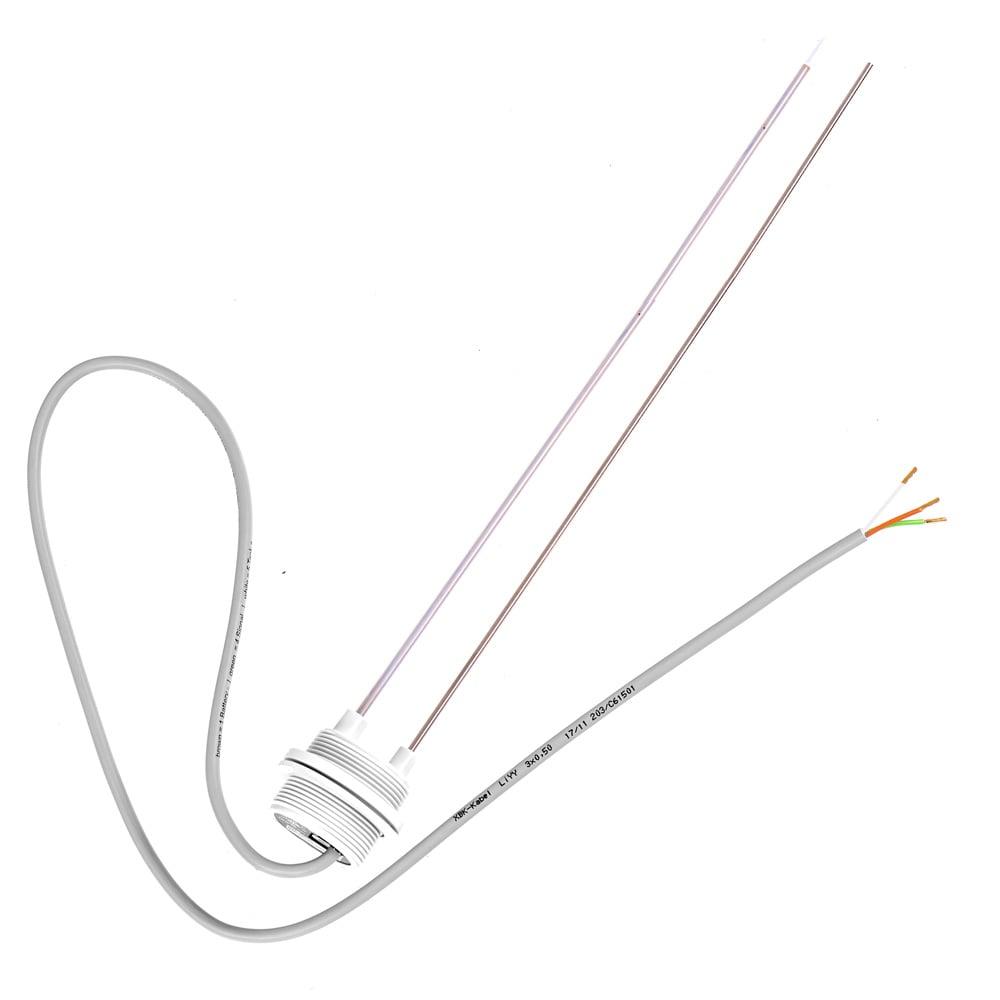

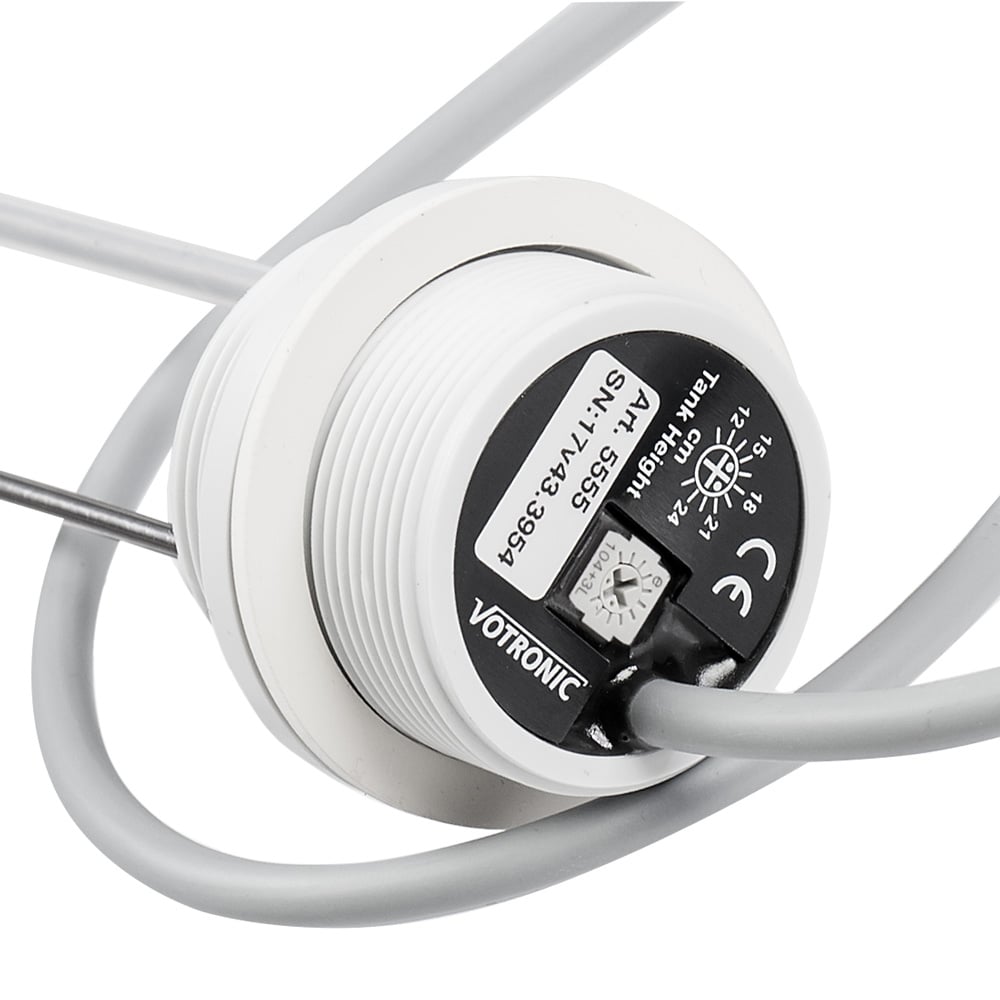

Die Votronic 5543 Tankelektrode 12-24 K ist ein universell einsetzbarer Tankgeber, bzw. Tanksensor zur Messung des Tank-Füllstands. Die Tankelektrode 12-24 K eignet sich sowohl für Brauchwasser und Fäkaltanks als auch für Frischwassertanks. Durch die Verwendung entsprechender Materialien entsprechen diese Tankgeber auch der Trinkwasserverordnung DIN 2001-2. Sie ist ausgelegt für Tanks mit einer Höhe von zwischen 12 und 24 cm.
Als weitere Besonderheit können die Tankelektroden sowohl von innen als auch von außen auf der Tankoberseite montiert werden. Bei Frischwassertanks kann die Montage sogar an der Tankunterseite erfolgen. .
wesentliche Produkteigenschaften der 12-24 K Tankelektrode
Stabelektrode, einfach auf Tankhöhe zu kürze
für Tanks mit einer Höhe zwischen 12 und 24 cm
Einbau-Durchmesser 38 mm (bzw. PG 29 Gewinde)
Flansch-Durchmesser 46,5 mm
Anschlusskabel 75 cm lang
Einfache Anpassung auf die vorgegebene Tankhöhe
lineares, stufenloses Signal der Füllhöhe Prüfzeichen: E-Prüfung (EMV/Kfz-Richtlinie)
für 12V- und 24V-Dauerbetrieb geeignet
optimal im Zusammenspiel mit Votronic Füllstandsanzeigen
Der Tankgeber ist kompatibel mit folgenden Votronic Anzeigen: .
Frischwassertankanzeige S, 5311

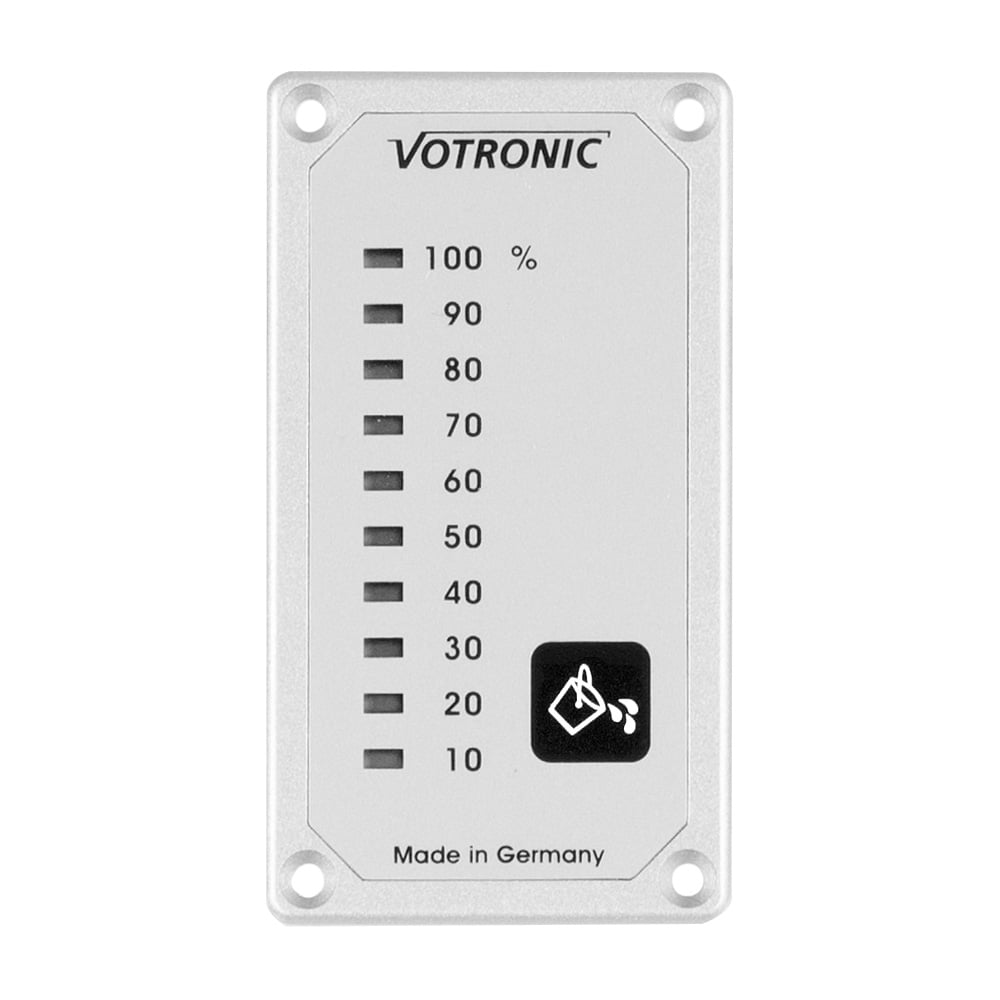

Abwasseranzeige S, 5313

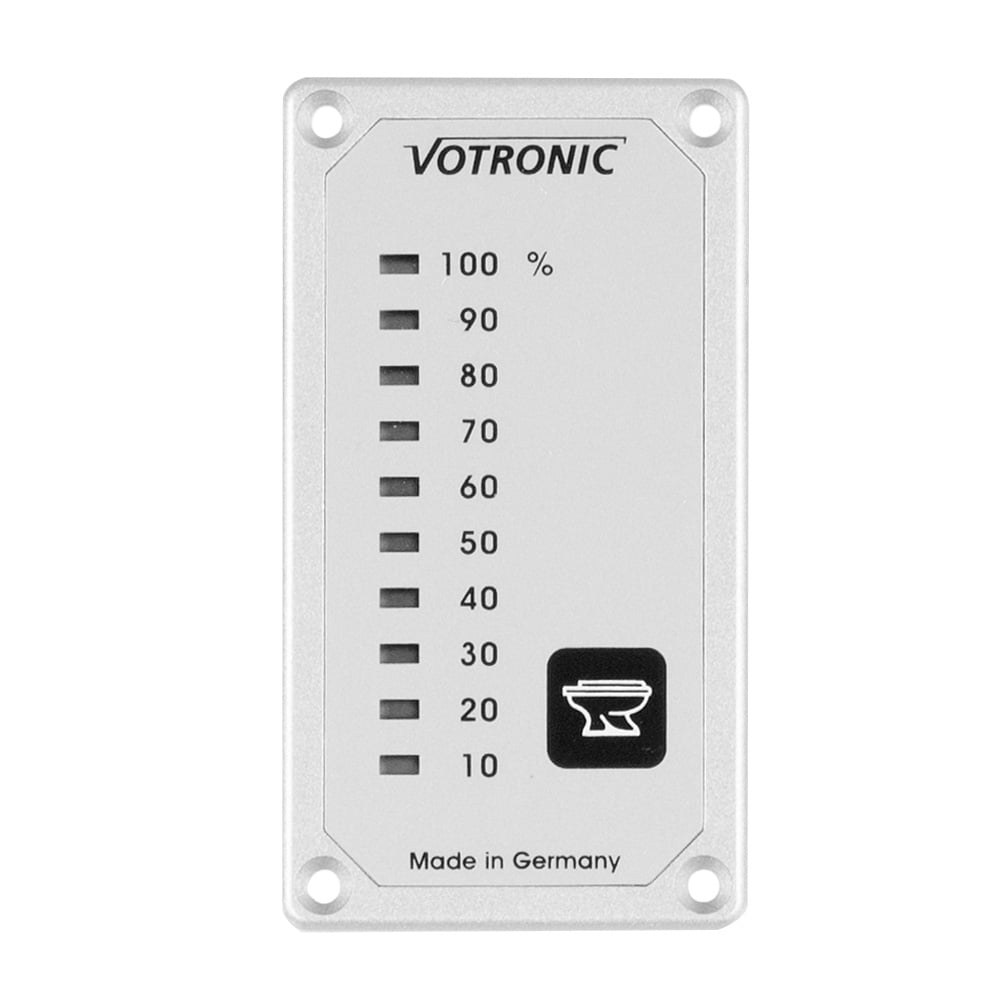

Fäkaltankanzeige S, 5315
Info Panel Pro, 5330
Info Panel Pro 24V
VPC Terra
VPC Merkur
VPC Jupiter 100 Smart Shunt, 5747
VPC Jupiter 200 Smart Shunt, 5748
VPC Jupiter 400 Smart Shunt, 5749
Lieferumfang:
1x Votronic 5543 12-24 K Tankgeber
1x Montagematerial bestehend aus Dichtungsring, Überwurfmutter PG 29, Anschlusskabel 75 cm
1x Bedienungsanleitung
63,55 €*
Die Votronic 5543 Tankelektrode 12-24 K ist ein universell einsetzbarer Tankgeber, bzw. Tanksensor zur Messung des Tank-Füllstands. Die Tankelekt...
Das Votronic Info Panel Pro (MPN 5330) für 12V-Systeme ist ein komfortables Anzeige- und Steuerungspanel und wurde speziell für den Einsatz in Wohnmobilen entwickelt. Es übernimmt die wichtigsten Kontroll- und Schaltaufgaben und bietet direkte Überwachung von Frischwasser-, Abwasser- und Fäkaltanks, sowie von Bord- und Starterbatterie. Zusätzlich ist es mit einem Batterie-Hauptschalter und einem einem Pumpen-Hauptschalter für die Frischwasserversorgung ausgestattet.
Auf der linken Seite zeigen mehrere LEDs die momentane Batteriespannung in einem Bereich von 10,5V bis 15,0V an. Zu niedrige Spannung wird durch rote LEDs signalisiert. Per Knopfdruck können Sie zwischen der Spannungsanzeige von Bord- und Starterbatterie wechseln oder die Anzeige deaktivieren.
Zur Überwachung von Tanks finden sich auf dem Info Panel Pro zwei weitere Anzeigen, die durch Leuchtbalken mit jeweils 10 LEDs dargestellt werden. Die Anzeigen arbeiten stufenlos, da Zwischenstände mit variabler Helligkeit dargestellt werden und somit auch Tendenzen sofort zu erkennen sind. So behalten Sie bei allen Füll- und Leerungsvorgängen den vollen Überblick. Auf Knopfdruck kann die Anzeige ein- und ausgeschaltet werden bzw. schaltet sie sich nach ca. 10 Minuten automatisch wieder ab. Die Tankanzeige auf der rechten Seite des Info Panel Pro lässt sich serienmäßig zusätzlich auf zwei Messeingänge (z.B. Abwasser- und Fäkal-Tank) umschalten.
Das Info Panel Pro ist mit einem integrierten Schutz gegen Verpolung und Überlast ausgestattet. Auf der Rückseite befinden sich die beschrifteten Anschlüsse für 6,3mm Flachstecker (Leistungsanschlüsse) sowie Schraubklemmen (Signalanschlüsse).
Um Ihnen den Einbau zu erleichtern erhalten Sie mit dem Info Panel Pro außerdem ein Bohrschablone. Dank der geringen Einbautiefe von nur 15mm kann das Gerät nahezu überall installiert werden.Lieferumfang:1v Votronic Info Panel Pro 5330, Bedienungsanleitung
102,78 €*
Das Votronic Info Panel Pro (MPN 5330) für 12V-Systeme ist ein komfortables Anzeige- und Steuerungspanel und wurde speziell für den Einsat...

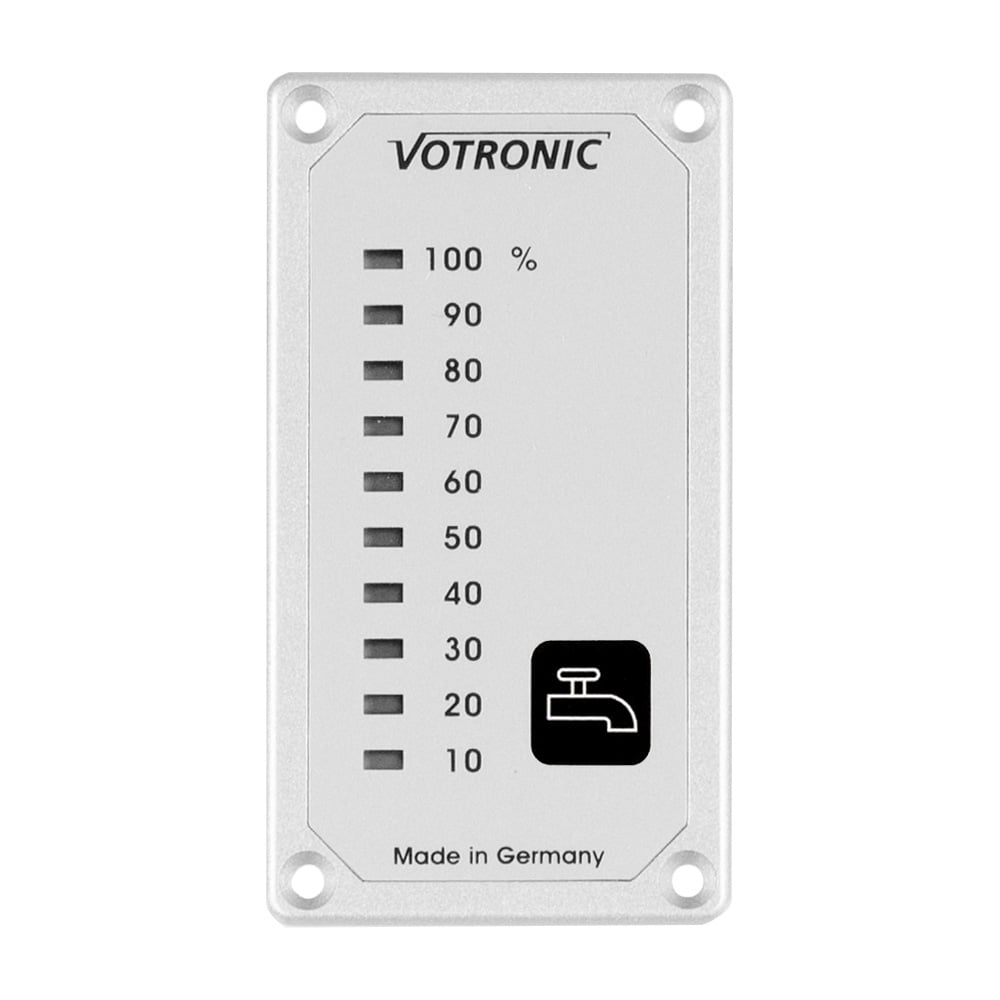

Die Frischwassertankanzeige S von Votronic (MPN 5311) wurde zur genauen Füllstandsmessung konzipiert und ist für alle Tankmaterialeien und Tankgrößen gleichermaßen verwendbar. Die Visualisierung des Tankfüllstands erfolgt über eine 3 farbige Farbskalar, die auf 10 Leuchtdioden, welcher jeweils 10% des Tankinhalts repräsentieren. Die Anzeigen arbeitet stufenlos, da Zwischenstände mit variabler Helligkeit dargestellt werden und somit auch Tendenzen sofort zu erkennen sind.
Die Frischwasser Tankanzeige S ist als Panel-Version passend zum VOTRONIC Modulsystem ausgeführt und reihen sich optimal an andere VOTRONIC Anzeigegeräte an (einheitliche Höhe 85 mm). Selbstverständlich ist auch die Nachrüstung einer einzelnen Anzeige im Fahrzeug möglich. Geringe Frontplattenmaße und die besonders geringe Einbautiefe von nur 18 mm erlauben die Montage an nahezu jeder Stelle. Die Anzeige ist gegen Falschpolung und Überlastung geschützt und einfach über Schraubklemmen an der Geräterückseite anzuschließen.
wesentliche Produkteigenschaften der Frischwassertankanzeige S, 5311
für 12V und 24V DC Betriebsspannung geeignet
geringe Stromaufnahme: nur 1 – 30 mA
Prüfzeichen: E-Prüfung, (EMV/Kfz-Richtlinie)
Panel-Abmessungen BxHxT: 47 x 85 x 20 mm
Einbaumaß: 29 x 63 x 18 mm
auf Knopfdruck, ein- und abschaltbar
hohe Anzeige-Auflösung des Tankfüllstands dank 10 stufiger Anzeige
passend zum Votronic Modul-System
kann auch mit 2 Tankgebern betrieben werden
Die Anzeigegeräte können jeweils auch mit 2 Tanks belegt werden (z.B. Innen-/Außen-Tank, Sommer-/Winter-Betrieb, Zusatztank etc.). Für die Umschaltung sind Einzelschalter 2xUM geeignet, z.B. Schalter-Panel 16 A S Art.-Nr. 1289 bzw. Schalter-Panel 2x16 A S Art.-Nr. 1291
kompatibel mit vielen Votronic Tankgebern
Tankelektrode 12-24 K, 5543 Tankelektrode 15-50 K, 5545 Tankelektrode 20 K-WC, 5555 Tank-Sensor FL, 5530 Tank-Sensor 30-110 K-FL, 5551
Lieferumfang:
1x Votronic 5311 Frischwassertankanzeige S1x Satz Befestigungsschrauben1x Bohrschablone1x Bedienungsanleitung
44,01 €*
Die Frischwassertankanzeige S von Votronic (MPN 5311) wurde zur genauen Füllstandsmessung konzipiert und ist für alle Tankmaterialeien und T...
Die Fäkaltankanzeige S von Votronic (MPN 5315) wurde zur genauen Füllstandsmessung konzipiert und ist für alle Tankmaterialeien und Tankgrößen gleichermaßen verwendbar. Die Visualisierung des Tankfüllstands erfolgt über eine 3 farbige Farbskalar, die auf 10 Leuchtdioden, welcher jeweils 10% des Tankinhalts repräsentieren. Die Anzeige arbeitet stufenlos, da Zwischenstände mit variabler Helligkeit dargestellt werden und somit auch Tendenzen sofort zu erkennen sind.
Die Fäkaltankanzeige Tankanzeige S ist als Panel-Version passend zum VOTRONIC Modulsystem ausgeführt und reihen sich optimal an andere VOTRONIC Anzeigegeräte an (einheitliche Höhe 85 mm). Selbstverständlich ist auch die Nachrüstung einer einzelnen Anzeige im Fahrzeug möglich. Geringe Frontplattenmaße und die besonders geringe Einbautiefe von nur 18 mm erlauben die Montage an nahezu jeder Stelle. Die Anzeige ist gegen Falschpolung und Überlastung geschützt und einfach über Schraubklemmen an der Geräterückseite anzuschließen.
wesentliche Produkteigenschaften der Fäkaltankanzeige S, 5315
für 12V und 24V DC Betriebsspannung geeignet
geringe Stromaufnahme: nur 1 – 30 mA
Prüfzeichen: E-Prüfung, (EMV/Kfz-Richtlinie)
Panel-Abmessungen BxHxT: 47 x 85 x 20 mm
Einbaumaß: 29 x 63 x 18 mm
auf Knopfdruck, ein- und abschaltbar
hohe Anzeige-Auflösung des Tankfüllstands dank 10 stufiger Anzeige
passend zum Votronic Modul-System
kann auch mit 2 Tankgebern betrieben werden
Die Anzeigegeräte können jeweils auch mit 2 Tanks belegt werden (z.B. Innen-/Außen-Tank, Sommer-/Winter-Betrieb, Zusatztank etc.). Für die Umschaltung sind Einzelschalter 2xUM geeignet, z.B. Schalter-Panel 16 A S Art.-Nr. 1289 bzw. Schalter-Panel 2x16 A S Art.-Nr. 1291
kompatibel mit vielen Votronic Tankgebern
Tankelektrode 12-24 K, 5543 Tankelektrode 15-50 K, 5545 Tankelektrode 20 K-WC, 5555 Tank-Sensor FL, 5530 Tank-Sensor 30-110 K-FL, 5551
Lieferumfang:
1x Votronic 5315 Fäkaltankanzeige S1x Satz Befestigungsschrauben1x Bohrschablone1x Bedienungsanleitung
49,86 €*
Die Fäkaltankanzeige S von Votronic (MPN 5315) wurde zur genauen Füllstandsmessung konzipiert und ist für alle Tankmaterialeien und Tan...
Die Abwassertankanzeige S von Votronic (MPN 5313) wurde zur genauen Füllstandsmessung konzipiert und ist für alle Tankmaterialeien und Tankgrößen gleichermaßen verwendbar. Die Visualisierung des Tankfüllstands erfolgt über eine 3 farbige Farbskalar, die auf 10 Leuchtdioden, welcher jeweils 10% des Tankinhalts repräsentieren. Die Anzeigen arbeitet stufenlos, da Zwischenstände mit variabler Helligkeit dargestellt werden und somit auch Tendenzen sofort zu erkennen sind. Die Abwassertankanzeige Tankanzeige S ist als Panel-Version passend zum VOTRONIC Modulsystem ausgeführt und reihen sich optimal an andere VOTRONIC Anzeigegeräte an (einheitliche Höhe 85 mm). Selbstverständlich ist auch die Nachrüstung einer einzelnen Anzeige im Fahrzeug möglich. Geringe Frontplattenmaße und die besonders geringe Einbautiefe von nur 18 mm erlauben die Montage an nahezu jeder Stelle. Die Anzeige ist gegen Falschpolung und Überlastung geschützt und einfach über Schraubklemmen an der Geräterückseite anzuschließen. wesentliche Produkteigenschaften der Abwassertankanzeige S, 5313 für 12V und 24V DC Betriebsspannung geeignet geringe Stromaufnahme: nur 1 – 30 mA Prüfzeichen: E-Prüfung, (EMV/Kfz-Richtlinie) Panel-Abmessungen BxHxT: 47 x 85 x 20 mm Einbaumaß: 29 x 63 x 18 mm auf Knopfdruck, ein- und abschaltbar hohe Anzeige-Auflösung des Tankfüllstands dank 10 stufiger Anzeige passend zum Votronic Modul-System kann auch mit 2 Tankgebern betrieben werden Die Anzeigegeräte können jeweils auch mit 2 Tanks belegt werden (z.B. Innen-/Außen-Tank, Sommer-/Winter-Betrieb, Zusatztank etc.). Für die Umschaltung sind Einzelschalter 2xUM geeignet, z.B. Schalter-Panel 16 A S Art.-Nr. 1289 bzw. Schalter-Panel 2x16 A S Art.-Nr. 1291 kompatibel mit vielen Votronic Tankgebern Tankelektrode 12-24 K, 5543 Tankelektrode 15-50 K, 5545 Tankelektrode 20 K-WC, 5555 Tank-Sensor FL, 5530 Tank-Sensor 30-110 K-FL, 5551 Lieferumfang: 1x Votronic 5313 Abwassertankanzeige S 1x Satz Befestigungsschrauben 1x Bohrschablone 1x Bedienungsanleitung
45,64 €*
Die Abwassertankanzeige S von Votronic (MPN 5313) wurde zur genauen Füllstandsmessung konzipiert und ist für alle Tankmaterialeien und Tankgrößen glei...
Die Votronic Tankelektrode 20 K-WC (HAN 5555) ist ein Tankgeber für Kassetten-Toiletten in Reisemobilen welche heute als absoluter Standard gelten. Kassetten-Toiletten sind kompakt konstruiert und verfügen über eine Anzeige, die aber in der Regel leider nur den Vollzustand markiert. Ist dieser erreicht, kann die Toilette im Fahrzeug nicht mehr benutzt werden. Der Einsatz von Tankgebern in Kombination mit Votronic Füllstandsanzeigen ermöglichen eine vorausschauende Planung der Entsorgung und Erneuerung Ihrer mobilen Tanks.
die wesentlichen Produkteigenschaften des 20 K-WC Tankgebers
Tankgeber speziell für Kassetten- Toiletten und fahrbare Tanks konzipiert
Kompakt, robust, wasserdicht (IP67)
Einfache Montage, keine Revisions- Öffnung erforderlich
mit 3-poliger Rundsteckverbindung zum Trennen des Tanks
komplettes Montage-Material im Lieferumfang
Stabelektrode, einfach auf Tankhöhe zu kürzen
Einbau-Durchmesser 38 mm (bzw. PG 29 Gewinde)
Flansch-Durchmesser 46,5 mm
Prüfzeichen: E-Prüfung (EMV/Kfz-Richtlinie)
Anschlusskabel 75 cm lang
Montage von oben mittels Montagering
Lösbare Steckverbindung für Tankleerung
optimal im Zusammenspiel mit Votronic Füllstandsanzeigen
Der Tankgeber ist kompatibel mit folgenden Votronic Anzeigen: .
Abwasseranzeige S, 5313
Fäkaltankanzeige S, 5315
Info Panel Pro, 5330
Info Panel Pro 24V
VPC Terra
VPC Merkur
VPC Jupiter 100 Smart Shunt, 5747
VPC Jupiter 200 Smart Shunt, 5748
VPC Jupiter 400 Smart Shunt, 5749
solide Messtechnik und simple Montage
Die Tankelektrode 20 K-WC wurde auf der Basis der seit langem bewährten Tankelektrode weiterentwickelt, um eine vollwertige Füllanzeige speziell für den Einsatz in Kassetten-Toiletten zu erhalten. Durch die kompakte Bauform wird es möglich, den Tankgeber über den mitgelieferten Montagering einfach von oben in die WC-Kassette zu schrauben. Die hierfür notwendige Montageöffnung von 38 mm Durchmesser ist leicht mit einer Lochsäge herzustellen. Die vollständig vergossene Elektronik ist wasserdicht konzipiert (IP67) und für den rauen Betrieb beim Spülen der WC-Kassette geeignet.
Zum Wechseln der Kassette wird die Tankelektrode 20 K-WC über einen soliden 3-poligen Rundstecker vom Fahrzeug getrennt und der Stecker an der Kassette fixiert. Zum Lieferumfang gehören neben der 3-poligen Rundsteckverbindung auch ein Montagering sowie das komplette Montagematerial.
Lieferumfang:
1x Votronic 5555 Tankelektrode 20 K-WC
106,56 €*
Die Votronic Tankelektrode 20 K-WC (HAN 5555) ist ein Tankgeber für Kassetten-Toiletten in Reisemobilen welche heute als absoluter Standard gelte...

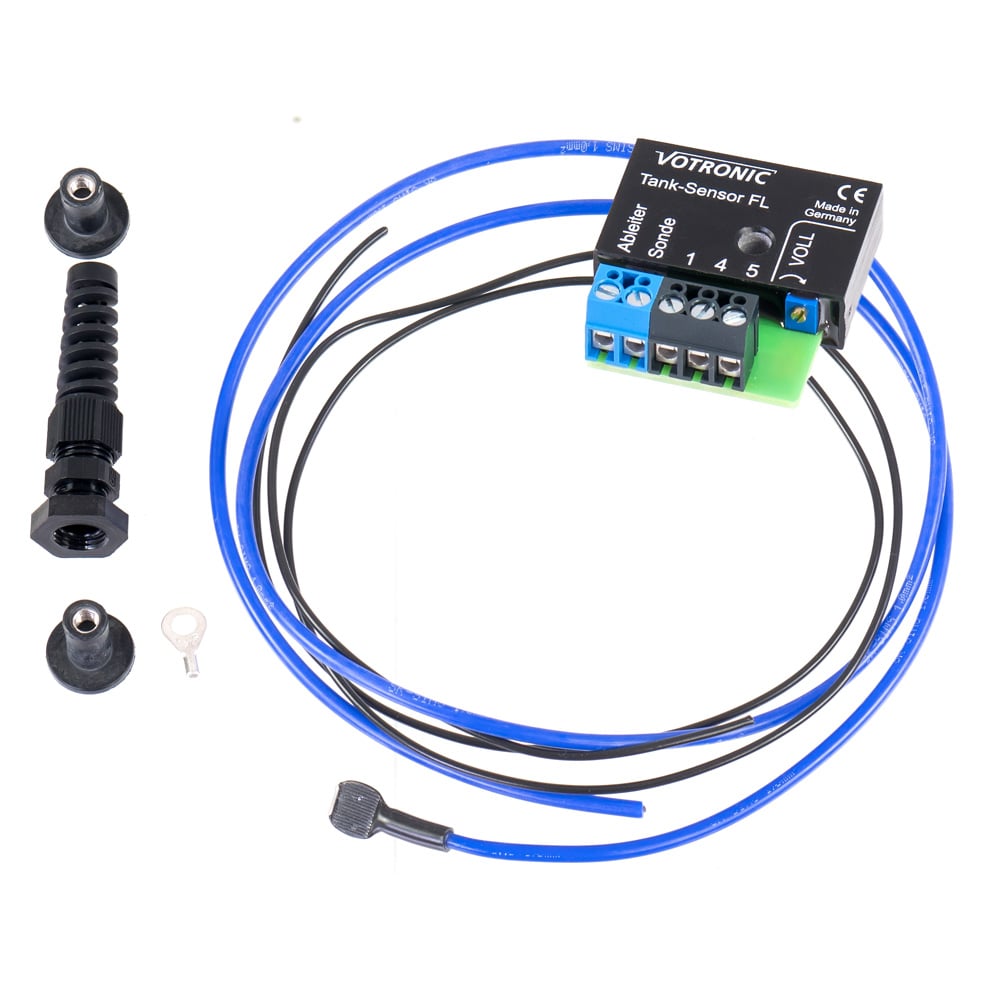

Der Füllstandsmesser / Tankelektrode FL von Votronic (MPN 5530) basiert auf einer flexiblen Seilsonde und kann einfach auf die entsprechende Tankhöhe gekürzt werden. Der Tanksensor ist sowohl für Frischwassertanks, als auch für Abwassertanks bestens geeignet. Durch die Verwendung entsprechender Materialien entsprechen diese Tankgeber auch der Trinkwasserverordnung DIN 2001-2. Der Tankgeber ist ausgelegt für hohe Tanks mit einer Höhe zwischen 30 und 110 cm.
Als weitere Besonderheit kann die Tankelektrode FL von Votronic sowohl auf der Innenseite, als auch auf der Außenseite des Tanks montiert werden. Beim Tank Sensor FL kann dabei die Oberseite und die Seitenwand des Tanks für die Montage verwendet werden.
wesentliche Produkteigenschaften des Tank Sensor FL 5530
zulässige Betriebsspannung: 12V und 24V DC (für Dauerbetrieb geeignet)
für Montage an Tank-Oberseite oder Seitenwand
geeignet für Frisch- und Abwassertanks-Tanks
für Tankhöhen von 30 bis 100 cm geeignet
lineares, stufenloses Signal der Füllhöhe
Prüfzeichen: E-Prüfung (EMV/Kfz-Richtlinie)
entspricht DIN Norm 2001-2 aus der Trinkwasserverordnung
flexible Seilsonde, einfach auf Tankhöhe zu kürzen
Einbau-Durchmesser 38 mm (bzw. PG 29 Gewinde)
Flansch-Durchmesser 46,5 mm
Anschlusskabel 75 cm lang
bei Kunststofftanks: Wandstärke max. 8 mm
optimal im Zusammenspiel mit Votronic Füllstandsanzeigen
Der Tankgeber ist kompatibel mit folgenden Votronic Anzeigen: .
Frischwassertankanzeige S, 5311
Abwasseranzeige S, 5313
Fäkaltankanzeige S, 5315
Info Panel Pro 5330
Info Panel Pro 24V
VPC Terra
VPC Merkur
VPC Jupiter 100 Smart Shunt, 5747
VPC Jupiter 200 Smart Shunt, 5748
VPC Jupiter 400 Smart Shunt, 5749
Lieferumfang:
1x Votronic 5530 FL Tanksensor
1x Flexible Seilsonde, Dichtungsring, &Überwurfmutter PG 29
1x Bedienungsanleitung
49,59 €*
Der Füllstandsmesser / Tankelektrode FL von Votronic (MPN 5530) basiert auf einer flexiblen Seilsonde und kann einfach auf die entsprechende Tank...

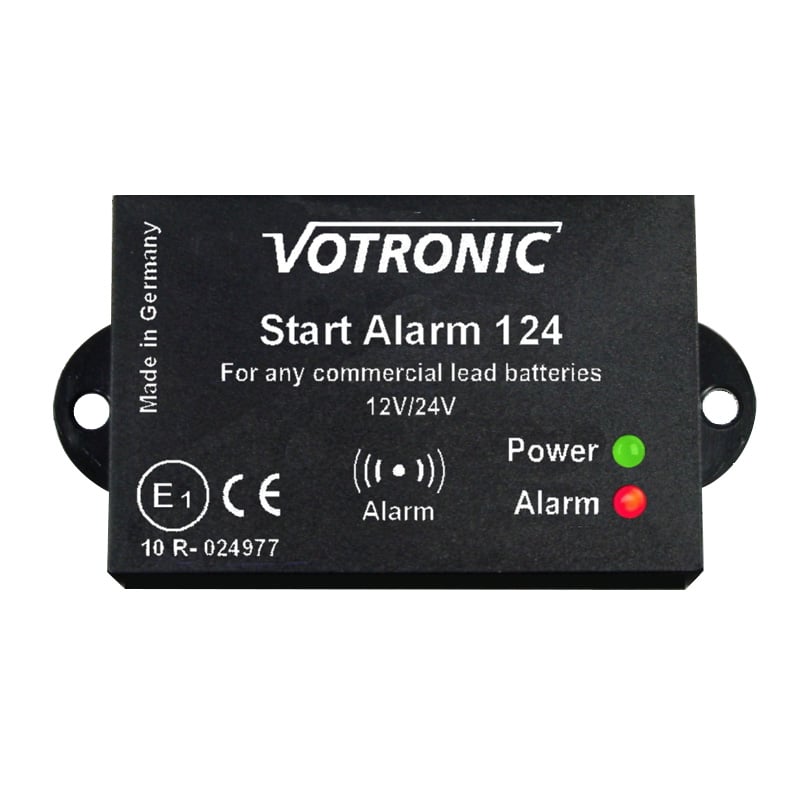

Der Start Alarm 124 von Votronic (MPN 0161) ist ein Warngerät mit akustischem (Beeper) und optischer (LED) Alarmmeldung für die Starterbatterie bei Fahrzeugen mit nur einem Batteriekreis (nach DIN EN 1789, Abschnitt 4.3.2). Er soll den Fahrzeugführer frühzeitig vor einer nicht mehr startfähigen Batterie warnen.
Über einen Schaltausgang (PNP, Plus-Ausgang max. 0,5 A) kann ein zusätzliches Signalhorn, Verbraucherrelais o.ä. angeschlossen werden. Der Eigenverbrauch liegt unter 3 mA (nach DIN EN 13976). Anschluss über Steck-Schraubklemme.
wesentliche Produkteigenschaften
für 12V und 24V Batteriespannung
max. Schaltstrom 0,5A
Schaltschwelle Unterspannung: 11.5V bei 12V bzw. 23V bei 24V Batteriespannung
Schaltschwelle Überspannng: 12.5V bei 12V bzw. 25V bei 24V Batteriespannung
Maße ohne Anschlüsse: 70 x 36 x 17 mm
wiegt nur 30 Gramm
Lieferumfang:
1x Votronic 0161 Start Alarm 124
1x Bedienungsanleitung
51,38 €*
Der Start Alarm 124 von Votronic (MPN 0161) ist ein Warngerät mit akustischem (Beeper) und optischer (LED) Alarmmeldung für die Starterbatterie b...

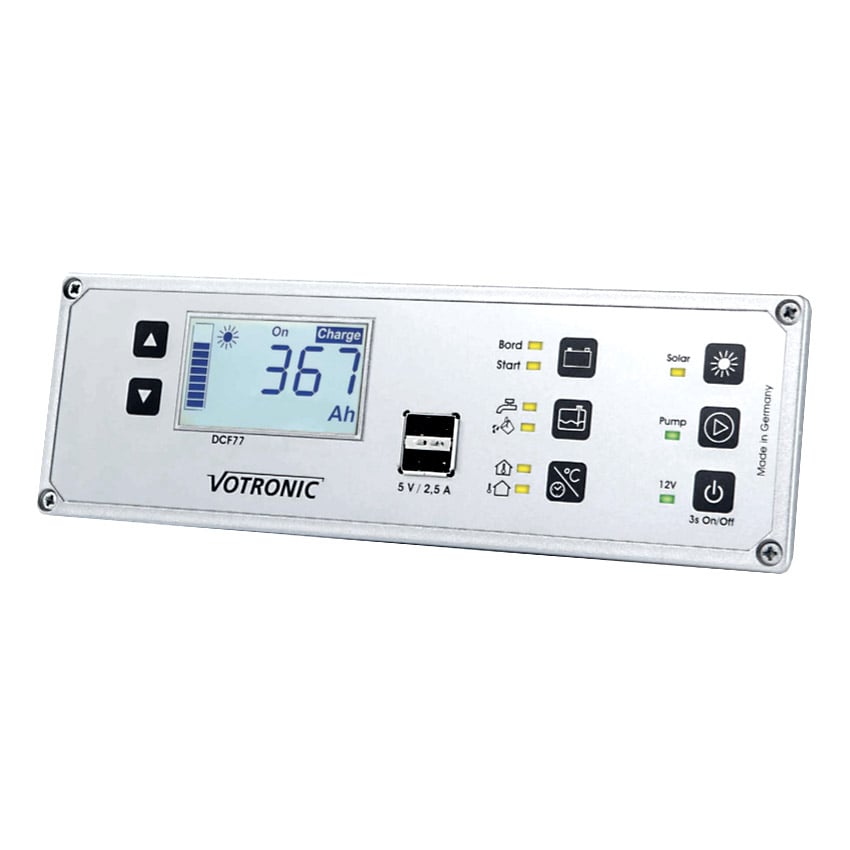

Das Votronic 5749 VPC Power Control Jupiter 100 gehört zu einer innovativen Serie von Kombipanels, die speziell für den Einbau ins Wohnmobil entwickelt worden sind. Es vereint die Funktionen der Modele Merkur 5744 und Terra 5741 und hat darüber hinaus auch noch einiges mehr zu bietendenn er vereint Solar-Computer, Batteriecomputer und Wasser-Management in einem Gerät. Der 400er ist die größte Version der neuen Multi-Panel Serie von Votronic. Von der Variante 200 und 100 unterscheidet er sich nur durch den maximalen Batteriestrom, der sich mit dem Jupiter Panel messen lässt.
Aktuell ist die Jupiter Serie das Maß aller Dinge unter den Mess- und Anzeigegeräten im Wohnmobil Bereich. Kein anderes Panel bietet eine solche Bandbreite an Funktionen, Mess- und Anzeigemöglichkeiten. Verglichen mit dem Einzelkauf aller enthaltenen Geräte ist Jupiter zu dem deutlich preiswerter.
integrierter Solarcomputer
Der Solar Computer des Jupiter Kombipanels entspricht von der Leistung und Funktion her dem Solar-Computer S. Die Solaranzeige ist kompatibel mit den meisten Votronic Ladereglern und der Triple Serie. Es zeigt unter anderem die aktuelle Solarleistung in W, den aktuellen Solarstrom in A , die eingeladene Solarkapazität in Ah und die eingeladene Solarenergie in kWh. Der Solar Computer vermittelt ein umfangreiches Bild der aktuellen Leistung Ihrer Wohnmobil Solaranlage.
integrierter Batteriecomputer inkl. Smart Shunt und Masseband
Enspricht vom Leistungsumfang her ebenfalls dem Einzelgerät Batterie Computer 400 S (Herstellernummer 1269), welcher auch noch als 200 und 100A Version erhältlich ist. Der Votronic Batteriecomputer vermittelt einen umfangreichen Eindruck über den Zustand Ihrer Starter- und Boardbatterie und wartet mit zahlreichen Funktionen auf.
Mikroprozessorgesteuert werden folgende Werte gemessen, berechnet und angezeigt:
max. Batteriestrom: 400A
Batteriespannung Bordbatterie 7 bis 32 V (Volt). interne Messauflösung 0,1 V
Erlaubt Rückschlüsse auf das Batterieverhalten bei unterschiedlichen Belastungen und dient zur Funktionskontrolle z. B. des Ladegerätes, der Solar-Anlage, Lichtmaschine etc. blinkende Warnanzeige bei Überspannung
Batteriestrom (laden/entladen) +/- 0 bis max. +/- 1800 A, interne Messauflösung 0,1 A
Kontrolle der Entladeströme (Belastung) durch Verbraucher, angezeigt durch ein „–“ Zeichen, Kontrolle der Ladeströme, durch ein „Charge“ Zeichen gekennzeichnet
Batteriekapazität (Ah und %)
Restladung von 0 Ah / 0% (leer) bis Nennkapazität max. 2000 Ah / 100% (voll)
Batteriespannung 2. Batterie (z.B. Startbatterie), 7 bis 32 V (Volt), interne Messauflösung 0,1 V
Schaltausgang frei programmier- und tastbar (PNP, Plus-Potential 12V / 24V, max. 0,5A)
inkl. Restlaufanzeige
integrierte Füllstandsanzeige für Wassertanks
Das dritte wichtige Highlight des Jupiters 100 ist die Füllstandsanzeige für den Frisch- und Abwassertank. Zusammen mit dem 16A starken Schalter für die Frischwasserpumpe lässt sich auch das Wasser-Management über das Jupiter Kombipanel realisieren.
weitere wichtige Leistungsmerkmale
Spannungsanzeige für die Starterbatterie
Potentialfreier Schaltausgang fu¨r ein externes Relais mit frei programmierbaren Schaltschwellen (% Restkapazita¨t) als Tiefentladeschutz und als Hauptschalter
Innen- und Außenthermometer inkl. 1 Innen- und 1 Außen-Sensor
Uhr im 24-Stunden-Format
Doppel-USB-Ladebuchse (5 V/2,5 A)
Einfache, intuitive Bedienung
wichtige technische Daten
Einfache, intuitive Bedienung
kompakt, einfache Montage
geringe Einbautiefe, niedriger Stromverbrauch
fu¨r 12 V- oder 24 V-Batterien
Abmessungen Display: 200x65x30 mm
Einbaumaße: 185x57x24 mm
Gewicht ohne Smart-Shunt: nur 200g
Lieferumfang:
1x Votronic 5749 VPC Jupiter 400 Multi-Panel
1x Bedienungsanleitung
1x Temperatur-Sensor für Innen
1x Temperatur-Sensor für Aussen
1x Smart-Messshunt für den Anschluss des Batteriecomputers
2x 5m Anschlussleitungen
1x Masseband abgestimmt auf die Leistung des Batteriecomputers
388,81 €*
391,90 €*(0.79% gespart)
Das Votronic 5749 VPC Power Control Jupiter 100 gehört zu einer innovativen Serie von Kombipanels, die speziell für den Einbau ins Wohnmobil...
Das Votronic 5748 VPC Power Control Jupiter 200 gehört zu einer innovativen Serie von Kombipanels, die speziell für den Einbau ins Wohnmobil entwickelt worden sind. Es vereint die Funktionen der Modele Merkur 5744 und Terra 5741 und hat darüber hinaus auch noch einiges mehr zu bieten denn er vereint Solar-Computer, Batteriecomputer und Wasser-Management in nur einem Gerät. Der 200er ist die zweitstärkste Version der neuen Multi-Panel Serie von Votronic. Von der Variante 100 und 400 unterscheidet er sich nur durch den maximalen Batteriestrom, der sich Jupiter Panel messen lässt und dem mitgelieferten Smart-Shunt + Masseband. Vom FUnktionsumfang her sind die drei Geräte identisch.
Aktuell ist die Jupiter Serie das Maß aller Dinge unter den Mess- und Anzeigegeräten im Wohnmobil Bereich. Kein anderes Panel bietet eine solche Bandbreite an Funktionen, Mess- und Anzeigemöglichkeiten. Verglichen mit dem Einzelkauf aller enthaltenen Geräte ist Jupiter zu dem deutlich preiswerter.
integrierter Solarcomputer
Der Solar Computer des Jupiter Kombipanels entspricht von der Leistung und Funktion her dem Solar-Computer S. Die Solaranzeige ist kompatibel mit den meisten Votronic Ladereglern und der Triple Serie. Es zeigt unter anderem die aktuelle Solarleistung in W, den aktuellen Solarstrom in A , die eingeladene Solarkapazität in Ah und die eingeladene Solarenergie in kWh. Der Solar Computer vermittelt ein umfangreiches Bild der aktuellen Leistung Ihrer Wohnmobil Solaranlage.
integrierter Batteriecomputer inkl. Smart Shunt und Masseband
Enspricht vom Leistungsumfang her dem Einzelgerät Batterie Computer 200 S, welcher auch noch als 100 und 400A Version erhältlich ist. Der Votronic Batteriecomputer vermittelt einen umfangreichen Eindruck über den Zustand Ihrer Starter- und Boardbatterie und wartet mit zahlreichen Funktionen auf.
Mikroprozessorgesteuert werden folgende Werte gemessen, berechnet und angezeigt:
max. Batteriestrom: 200A
Batteriespannung Bordbatterie 7 bis 32 V (Volt). interne Messauflösung 0,1 V
Erlaubt Rückschlüsse auf das Batterieverhalten bei unterschiedlichen Belastungen und dient zur Funktionskontrolle z. B. des Ladegerätes, der Solar-Anlage, Lichtmaschine etc. blinkende Warnanzeige bei Überspannung
Batteriestrom (laden/entladen) +/- 0 bis max. +/- 1800 A, interne Messauflösung 0,1 A
Kontrolle der Entladeströme (Belastung) durch Verbraucher, angezeigt durch ein „–“ Zeichen, Kontrolle der Ladeströme, durch ein „Charge“ Zeichen gekennzeichnet
Batteriekapazität (Ah und %)
Restladung von 0 Ah / 0% (leer) bis Nennkapazität max. 2000 Ah / 100% (voll)
Batteriespannung 2. Batterie (z.B. Startbatterie), 7 bis 32 V (Volt), interne Messauflösung 0,1 V
Schaltausgang frei programmier- und tastbar (PNP, Plus-Potential 12V / 24V, max. 0,5A)
inkl. Restlaufanzeige
integrierte Füllstandsanzeige für Wassertanks
Das dritte wichtige Highlight des Jupiters 200 ist die Füllstandsanzeige für den Frisch- und Abwassertank. Zusammen mit dem 16A starken Schalter für die Frischwasserpumpe lässt sich auch das Wasser-Management über das Jupiter Kombipanel realisieren.
weitere wichtige Leistungsmerkmale
Spannungsanzeige für die Starterbatterie
Potentialfreier Schaltausgang für ein externes Relais mit frei programmierbaren Schaltschwellen (% Restkapazität) als Tiefentladeschutz und als Hauptschalter
Innen- und Außenthermometer inkl. 1 Innen- und 1 Außen-Sensor
Uhr im 24-Stunden-Format
Doppel-USB-Ladebuchse (5 V/2,5 A)
Einfache, intuitive Bedienung
wichtige technische Daten
Einfache, intuitive Bedienung
speziell für den EInsatz in Reisemobil, bzw. Wohnmobil entwickelt
kompakt, einfache Montage
geringe Einbautiefe, niedriger Stromverbrauch
für 12 V- oder 24 Volt Batterien
Abmessungen Display: 200x65x30 mm
Einbaumaße: 185x57x24 mm
Gewicht ohne Smart-Shunt: nur 200g
hochwertige Technologie made in Germany
Lieferumfang:1x Votronic 5748 VPC Jupiter 200 Multi-Panel1x Bedienungsanleitung1x Temperatur-Sensor für Innen1x Temperatur-Sensor für Aussen1x Smart-Messshunt für den Anschluss des Batteriecomputers2x 5m Anschlussleitungen (Steruerleitungen)1x Masseband 35mm für Messshunt Anschluss
352,72 €*
Das Votronic 5748 VPC Power Control Jupiter 200 gehört zu einer innovativen Serie von Kombipanels, die speziell für den Einbau ins Wohnmobil...

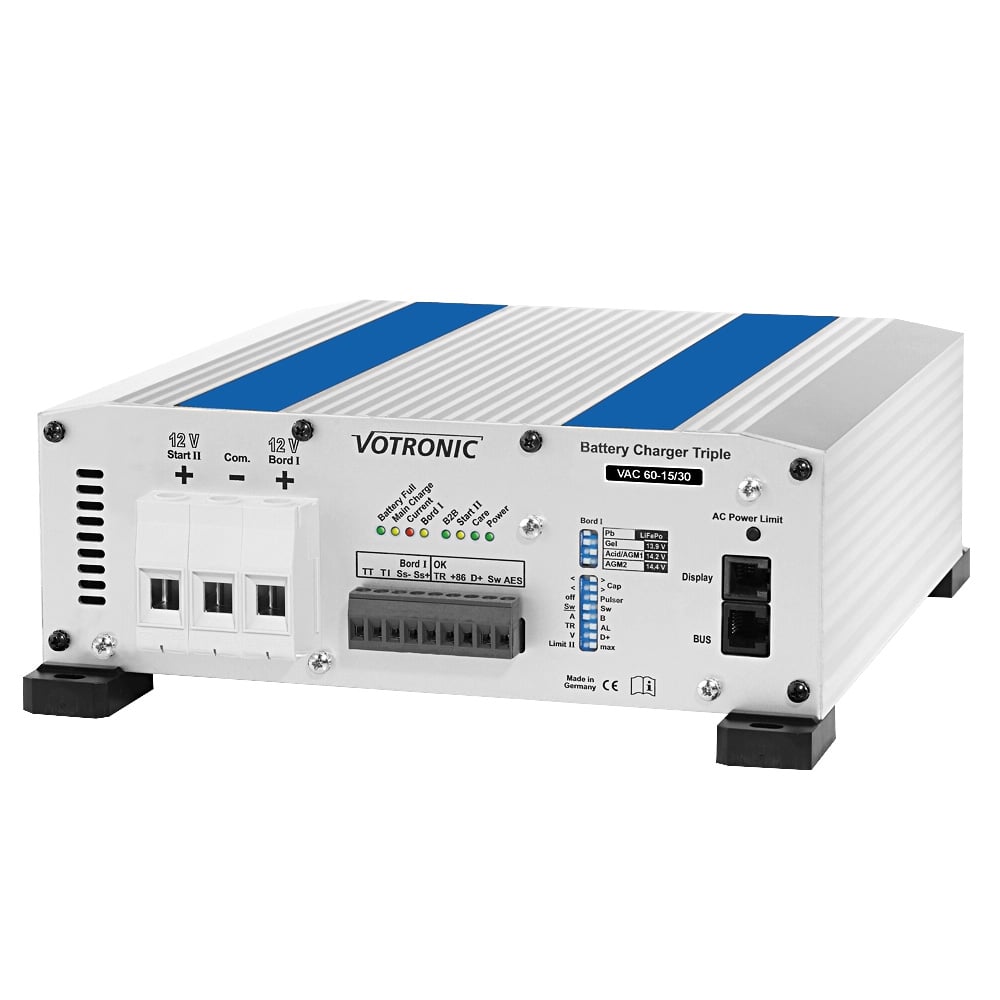

Der VAC Triple 60-15/30 Battery Charger von Votronic (MPN 0665) besteht aus einem 45A VAC-Netzladegerät und einem 60A VCC-Lade-Wandler inklusive Battery Trainer. Im Vergleich zum VBCS Triple ist anstelle des integrierten MPP-Solar-Laderegler ein intelligenter Ladestrom-Verteiler integriert worden, der den Ladestrom des Netz-Ladegerätes aufteilt und die Starter-Batterie mit einem Ladestrom von 15 A versorgt. solide Stromversorgung für Starter- und Versorgungsbatterien Auf diese Weise können höhere Lasten an der Starter-Batterie (Entertainment, Blaulicht, Martinshorn etc.) gepuffert und die Startfähigkeit des Fahrzeugs dauerhaft gewährleistet werden. Wird der hohe Ladestrom an der Starter-Batterie nicht mehr benötigt, stellt der Ladestrom-Verteiler diesen zusätzlich der Bordbatterie zur Verfügung. wesentliche Produktmerkmale des VAC-60-15/30 Triple Wie Baureihe VBCS Triple jedoch ohne MPP-Solar-Laderegler Votronic Teilenumer 0665 Stattdessen mit intelligentem 15A Ladestromverteiler Integrierter VCC Ladewandler (Batterie zu Batterie) mit 60A Integrierter Batterietrainer für die lebensverlängernde Pflege Ihre wertvollen Batterien Integriertes VAC-Netzladegerät mit einer max. Ladeleistung von 45A Ladestromverteiler liefert hohen Ladestrom 12 V / 15A zur schnellen Ladung der Starter-Batterie und Versorgung der daran angeschlossenen 12 V Verbraucher bei Netz-Ladung inklusive Ladeerhaltung bei langen Standzeiten und integriertem Modul zur Batterie-Pflege deutlicher Preisvorteil im Vergleich zum Einzelkauf der integrierten Komponenten bietet Lademöglichkeiten sowohl für Versorgungs- als auch für Starterbatterien Elektronik feuchtigkeitsgeschützt kann alle gängigen Batterietypen, einschließlich Lithium Batterien laden Die Triple Geräte verfügen über Ladeprogramme für Blei-Säure, GEL und AGM Batterien und außerdem über 4 Ladeprogramme für Lithium Batterien, einschließlich eines Steuereingangs für den Anschluss eines LiFEPO4 Batterie-Management-Systems (BMS). massiver Preisvorteil gegenüber Einzelkauf der Komponenten Die großzügige Ausstattung der VAC Triple Geräte garantiert Ihnen im Vergleich zum Einzelkauf aller integrierten Komponenten eine solide Einsparung. optionales LCD-Fernbedienpanel verfügbar Wer auch im Cockpit die volle Kontrolle und Übersicht über sein Energiesystem haben will, der sollte sich das optionale Votronic 1247 LCD-Charge Control S ansehen. Es kann alle wesentlichen Informationen des VAC-Triple anzeigen und ist vom Format her passend zum restlichen Einbau-Panel Programm von Votronic. Lieferumfang: 1x Votronic 0665 VAC 60-15/30 Triple Battery Charger 1x Bedienungsanleitung
957,87 €*
Der VAC Triple 60-15/30 Battery Charger von Votronic (MPN 0665) besteht aus einem 45A VAC-Netzladegerät und einem 60A VCC-Lade-Wandler inklusive Batte...

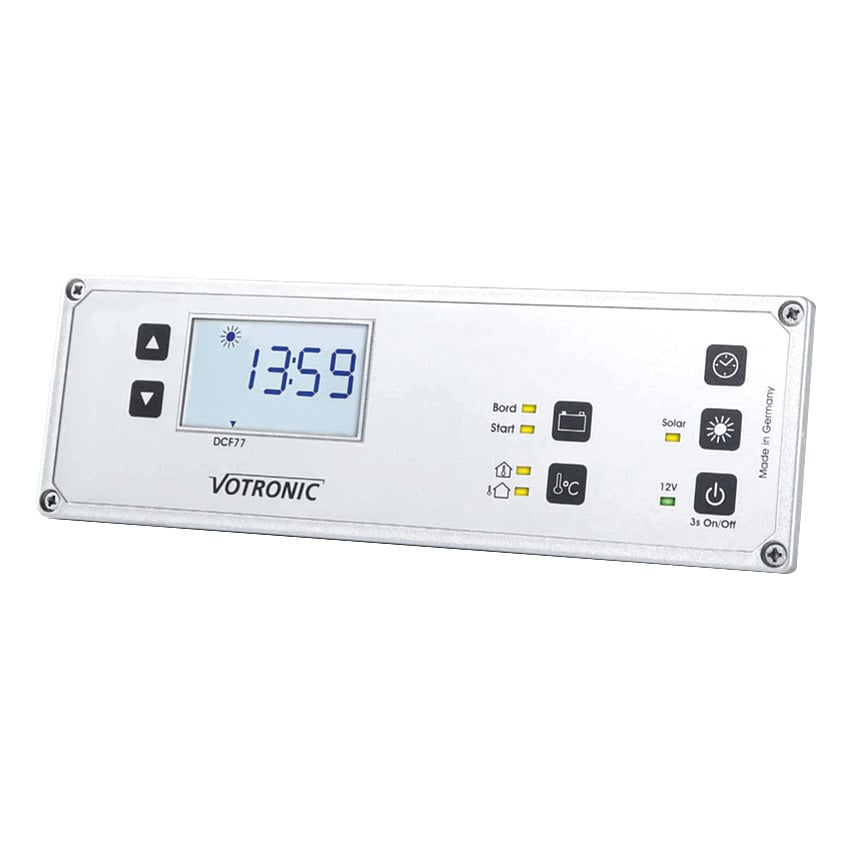

Das Votronic VPC Power Control Merkur (MPN 5744) gehört zu einer innovativen Serie von Kombipanels, die speziell für den Einbau ins Wohnmobil entwickelt worden sind. Merkur fungiert dabei als Kontrollboard und kann so zum Beispiel über den integrierten Schaltausgang wichtige Schaltfunktionen basierend auf Parametern wie Temperatur oder Batteriespannung übernehmen. Merkur liefert auf seinem LCD Display steht´s aktuelle Daten über die Ladespannung der Board- und Service Batterie. Ein weiteres Highlight ist der integrierte Solar Computer welcher vom Funktions- und Anzeigeumfang her identisch mit dem LCD Solar Computer S ist. Er ist kompatibel mit den meisten Votronic Solarladereglern und der Triple Serie.
Das helle Display versorgt Sie mit den wichtigsten Informationen zu Ihrem System. Und zeigt die Uhrzeit an. Für zusätzlichen Komfort sorgen auch die zwei eingebauten USB-Ladebuchsen mit je 2,5A Ausgangsleistung bei 5V. Abgerundet würd der Leistungsumfang von Merkur noch mit der Temperatur Anzeige des Fahrzeuginnenraums und der Außentemperatur. Die beiden erforderlichen Temperatursensoren sind bereits im Lieferumfang enthalten.
Highlights vom VPC Merkur im Überblick
Spannungs-Anzeige für Bord- und Starter-Batterie
spannungsgesteuerter Tiefentladeschutz fuer die Bordbatterie
Schaltausgang fuer ein externes Relais als Hauptschalter
integrierter Solar-Computer (Daten siehe S. 55) fuer alle VOTRONIC Solar-Laderegler (ab 2014) und VBCS Triple
zeigt: akutelle Solarleistung in W, aktueller Solarstrom in A , eingeladene Solarkapazität in Ah , eingeladene Solarenergie in kWh
Spannungsanzeige in V der Bord- und Startbatterie mit Unterspannungs-Schutz für die Bordbatterie
Hauptschalter für die Bordversorgung über Schaltausgang 1A (z.B. über Switch Unit 40 bzw. Switch Unit 100)
solide Technologie in schickem Design mit hohem Bedienkomfort
Hochwertige Technik, stabile Bauform und modernes Design sind das Aushängeschild der Kombipanels. Selbsterklärende Symbole erlauben eine intuitive Bedienung, wobei die groß angezeigten Werte bei allen Lichtverhältnissen selbst aus größerer Entfernung hervorragend ablesbar sind. Die aktuell gewählte Funktion wird außerdem über mehrere LEDs dargestellt.
wichtige Technische Kerndaten
Batterie-Spannung Bord / Start: 12 / 12 und 24 V
Stromaufnahme / mit USB aktiv: 0-50 mA /
Schaltstrom-Hauptschalter max.. 0,3 A
Schaltstrom-Pumpe max.: 16A
Abmessungen Display (BxHxT): 200x65x30 mm
Einbaumaße (BxHxT): 185x57x24 mm
Gewicht: 200 Gramm
Lieferumfang:
1x Votronic 5744 VPC Merkur Kombi Panel +
1x Bedienungsanleitung
1x Temperatur-Sensor für Innen
1x Temperatur-Sensor für Aussen
209,88 €*
Das Votronic VPC Power Control Merkur (MPN 5744) gehört zu einer innovativen Serie von Kombipanels, die speziell für den Einbau ins Wohnmobi...

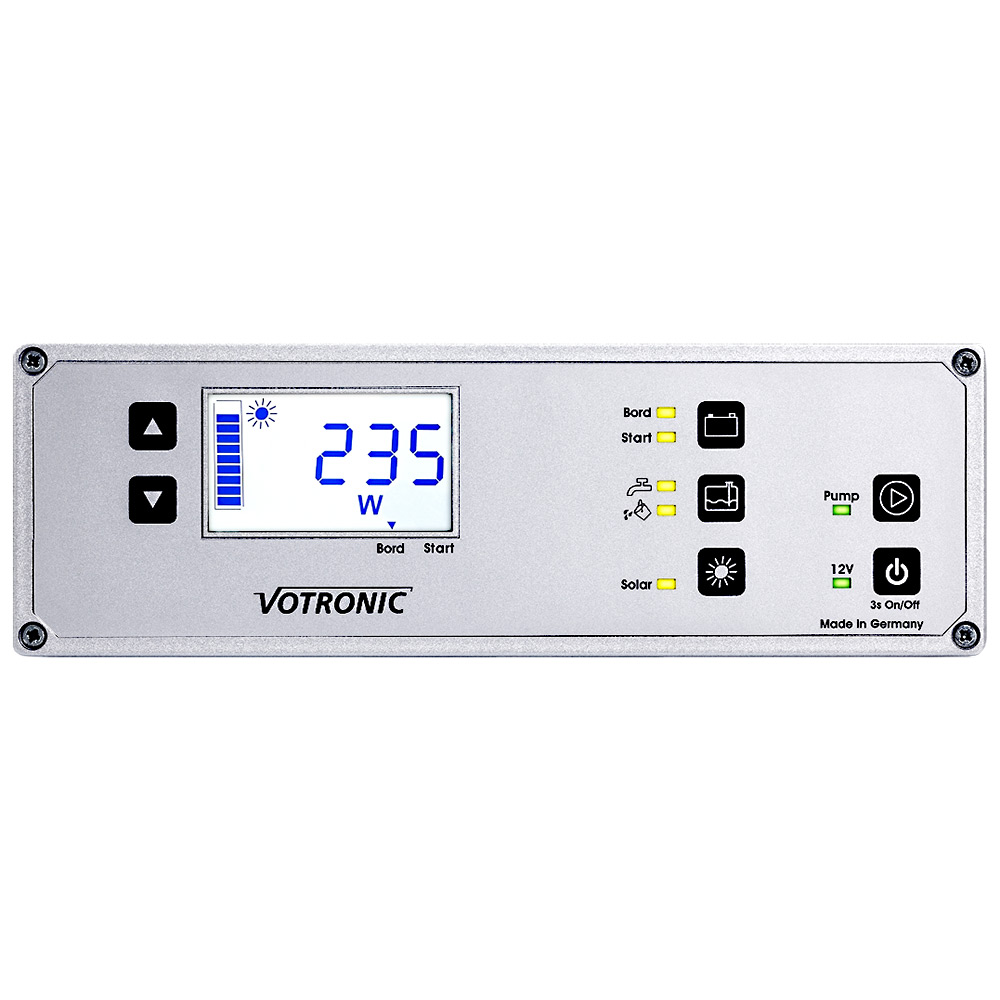

Das Votronic Power Control (VPC) Terra Multi-Panel (MPN 5741) ist ein innovatives Überwachungs- und Kontrollsystem, das speziell für den Einsatz in Wohnmobilen entwickelt wurde. Das helle Display versorgt Sie mit den wichtigsten Informationen zu Ihrem System. Gleichzeitig bietet das Panel verschiedenste Einstellungsmöglichkeiten. Im Vergleich zum Kombipanel 5744 (Merkur) richtet sich Terra an Anwender die auch die Füllstände der Wassertanks auf dem "Schirm" haben wollen. Im Vergleich zum Model Merkur besitzt Terra dafür keine USB-Ladebuchsen oder eine Uhrzeit-Anzeige.Highlights des Terra VPC Kompi-Panels
Spannungs-Anzeige für Bord- und Starter-Batterie
Spannungsgesteuerter Tiefentladeschutz fuer die Bordbatterie
Schaltausgang fuer ein externes Relais als Hauptschalter
Solar-Computer (Daten siehe S. 55) fuer alle VOTRONIC Solar-Laderegler (ab 2014) und VBCS Triple Fu¨llstands-Anzeige fuer Frischwasser- und Abwassertank
Schalter fuer die Frischwasserpumpe max. 16 A
Spannungsanzeige in V der Bord- und Startbatterie mit Unterspannungs-Schutz für die Bordbatterie
Hauptschalter für die Bordversorgung über Schaltausgang 1A (z.B. über Switch Unit 40 bzw. Switch Unit 100)
Füllstandsanzeige in % für Frischwasser- und Abwassertank
akutelle Solarleistung in W, aktueller Solarstrom in A
eingeladene Solarkapazität in Ah , eingeladene Solarenergie in kWh
kompatibel mit allen VOTRONIC Solarreglern ab 2014
mit integriertem SolarcomputerNeben den Funktionen und Füllstandsanzeigen rund um die Tanks verfügt das VPC Terra Panel auch über einen integrierten SolarCompuiter welcher den selben Funktionsumfang bietet wie der einzeln erhältliche Votronic Solar Computer S 1250. Die Solaranzeige ist kompatiel mit der Votronic Triple Serie und bis auf die kleinen SR-Regler auch mit allen Solarladereglern von Votronic. Hochwertige Technik, stabile Bauform und modernes Design sind das Aushängeschild der Info Panel Pro Serie. Selbsterklärende Symbole erlauben eine intuitive Bedienung, wobei die groß angezeigten Werte bei allen Lichtverhältnissen selbst aus größerer Entfernung hervorragend ablesbar sind. Die aktuell gewählte Funktion wird außerdem über mehrere LEDs dargestellt. wichtige Technische Kerndaten
Batterie-Spannung Bord / Start: 12 / 12 und 24 V
Stromaufnahme / mit USB aktiv: 0-50 mA /
Schaltstrom-Hauptschalter max.. 0,3 A
Schaltstrom-Pumpe max.: 16A
Abmessungen Display (BxHxT): 200x55x18 mm
Einbaumaße (BxHxT): 175x43x12 mm
Gewicht: 175 Gramm
Lieferumfang:1x Votronic 5741 VPC Terra Kombin Panel + Bedienungsanleitung
183,51 €*
Das Votronic Power Control (VPC) Terra Multi-Panel (MPN 5741) ist ein innovatives Überwachungs- und Kontrollsystem, das speziell für d...
Votronic 5747 VPC Power Control Jupiter 100 vereint Solar-Computer, Batteriecomputer und Wasser-Management und viele weitere Funktionalitäten in einem Gerät.
max. Batteriestrom 100A, für 12V und 24V einsetzbar
LCD Display mit zahlreichen Anzeigeoptionen
die Schaltzentrale für das gesamte Strom- und Wassermanagement
329,58 €*
Votronic 5747 VPC Power Control Jupiter 100 vereint Solar-Computer, Batteriecomputer und Wasser-Management und viele weitere Funktionalitäten in ...
Das Votronic Power Control (VPC) Terra Multi-Panel (MPN 5741) ist ein innovatives Überwachungs- und Kontrollsystem, das speziell für den Einsatz in Wohnmobilen entwickelt wurde. Das helle Display versorgt Sie mit den wichtigsten Informationen zu Ihrem System. Gleichzeitig bietet das Panel verschiedenste Einstellungsmöglichkeiten. Im Vergleich zum Kombipanel 5744 (Merkur) richtet sich Terra an Anwender die auch die Füllstände der Wassertanks auf dem "Schirm" haben wollen. Im Vergleich zum Model Merkur besitzt Terra dafür keine USB-Ladebuchsen oder eine Uhrzeit-Anzeige.
Highlights des Terra VPC Kompi-Panels
Spannungs-Anzeige für Bord- und Starter-Batterie
Spannungsgesteuerter Tiefentladeschutz fuer die Bordbatterie
Schaltausgang fuer ein externes Relais als Hauptschalter
Solar-Computer (Daten siehe S. 55) fuer alle VOTRONIC Solar-Laderegler (ab 2014) und VBCS Triple Fu¨llstands-Anzeige fuer Frischwasser- und Abwassertank
Schalter fuer die Frischwasserpumpe max. 16 A
Spannungsanzeige in V der Bord- und Startbatterie mit Unterspannungs-Schutz für die Bordbatterie
Hauptschalter für die Bordversorgung über Schaltausgang 1A (z.B. über Switch Unit 40 bzw. Switch Unit 100)
Füllstandsanzeige in % für Frischwasser- und Abwassertank
akutelle Solarleistung in W, aktueller Solarstrom in A
eingeladene Solarkapazität in Ah , eingeladene Solarenergie in kWh
kompatibel mit allen VOTRONIC Solarreglern ab 2014
mit integriertem Solarcomputer
Neben den Funktionen und Füllstandsanzeigen rund um die Tanks verfügt das VPC Terra Panel auch über einen integrierten SolarCompuiter welcher den selben Funktionsumfang bietet wie der einzeln erhältliche Votronic Solar Computer S 1250. Die Solaranzeige ist kompatiel mit der Votronic Triple Serie und bis auf die kleinen SR-Regler auch mit allen Solarladereglern von Votronic.
Hochwertige Technik, stabile Bauform und modernes Design sind das Aushängeschild der Info Panel Pro Serie. Selbsterklärende Symbole erlauben eine intuitive Bedienung, wobei die groß angezeigten Werte bei allen Lichtverhältnissen selbst aus größerer Entfernung hervorragend ablesbar sind. Die aktuell gewählte Funktion wird außerdem über mehrere LEDs dargestellt.
wichtige Technische Kerndaten
Batterie-Spannung Bord / Start: 12 / 12 und 24 V
Stromaufnahme / mit USB aktiv: 0-50 mA /
Schaltstrom-Hauptschalter max.. 0,3 A
Schaltstrom-Pumpe max.: 16A
Abmessungen Display (BxHxT): 200x55x18 mm
Einbaumaße (BxHxT): 175x43x12 mm
Gewicht: 175 Gramm
Lieferumfang:
1x Votronic 5741 VPC Terra Kombin Panel + Bedienungsanleitung
192,51 €*
197,12 €*(2.34% gespart)
Das Votronic Power Control (VPC) Terra Multi-Panel (MPN 5741) ist ein innovatives Überwachungs- und Kontrollsystem, das speziell für d...
Profilschienen zur schnellen und einfachen Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Freilandanlagen geeignet.
Eigenschaften
Länge pro Artikel: 1,2 m
Material: Aluminium
Montagekanal oben: Solarnutstein M8 Nut 8
Montagekanal unten: Sechskantschraube DIN 933 M10
Maße: 40 x 40 mm
Unsere angebotenen Solarprofile sind mit den von uns angebotenen Solar-Befestigungselementen kompatibel.
Diese Profile sind für eine Unterkonstruktion gedacht und können daher Kratzer an der Oberfläche aufweisen.
Hinweis: Mittels den bei uns erhältlichen Schienenverbindern können mehrere Solar-Profile miteinander verbinden um so die gewünschte Länge zu erreichen.
Lieferumfang:
1x 1,2m Solar-Profilschiene
24,90 €*
20,92 €
**
1.25 m
(19,92 €* / 1 m)
Inhalt:
1.25 m
(19,92 €* / 1 m)
Profilschienen zur schnellen und einfachen Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie...
Profilschienen zur schnellen und einfachen Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Freilandanlagen geeignet.
Eigenschaften
Länge pro Artikel: 1,5 m
Material: Aluminium
Montagekanal oben: Solarnutstein M8 Nut 8
Montagekanal unten: Sechskantschraube DIN 933 M10
Maße 40 x 40 mm
Unsere angebotenen Solarprofile sind mit den von uns angebotenen Solar-Befestigungselementen kompatibel.
Diese Profile sind für eine Unterkonstruktion gedacht und können daher Kratzer an der Oberfläche aufweisen.
Hinweis: Mittels den bei uns erhältlichen Schienenverbindern können mehrere Solar-Profile miteinander verbinden um so die gewünschte Länge zu erreichen.
Lieferumfang:
1x 1,5m Solar-Profilschiene
29,90 €*
25,13 €
**
1.5 m
(19,93 €* / 1 m)
Inhalt:
1.5 m
(19,93 €* / 1 m)
Profilschienen zur schnellen und einfachen Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie...
10A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitbereich perfekt einsetzen. Passende Flachsicherungshalter für unterschiedliche Kabelquerschnitte finden Sie ebenfalls bei uns im Shopfür einen maximal Strom von 20ASpannung: 6...32Vhohe Qualität mit kleinst möglichen Toleranzen und im matten Designbreites Spektrum an Einsatzmöglichkeiten sowohl im professionellen als auch im privaten Bereich: KFZ, Boot, Absicherung von Batteriekabeln und viele mehr...Lieferumfang: 1 Stück Flachsicherung 10A
0,29 €*
10A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitber...
Das 10m Plug & Play Micro-Inverter Anschluss-Kabel von Offgridtec (MPN 8-01-013602) verbindet Ihren Microwechselrichter (z.B.Envertech) mit einer gewöhnlichen Schutzkontaktsteckdose (Schuko). Das Kabel ist dabei Inverterseitig mit dem Betteri BC01 Buchsenteil und Steckdosenseitig mit gewinkteltem Schukostecker Typ F ausgestattet. Dieses Kabel dient der Verbindung zwischen Micro-Wechselrichter und Ihrem Hausstromnetz.
besondere Eigenschaften der P&P Inverter-Anschluss-Leitung
Sofort einsatzbereit da Auslieferung als Plug & Play Version
technische Merkmale des 5m Microinverter-Anschlusskabels
Offgridtec-Teilenummer: 8-01-013602
Kabel-Länge: 10m
Verwendung; Anschluss von kompatiblen Microwechselrichtern an das Hausstromnetz via Einspeisesteckdose
Steckverbinder auf Steckdosenseite: Schukostecker Typ-F gewinkelt
Steckverbinder auf Inverter-Seite: Betteri BC01 Buchse
kompatible Micro-Wechselrichter
EVT-Wechselrichter Serie
TSUN TSOL M-Serie
Bosswerk MI-Serie
Hoymiles HM-Serie
u.a. (zb. Huayu)
Lieferumfang:
1x Offgridtec 8-01-013602 10m Plug & Play Verbindung Microwechselrichter zu Steckdose
Varianten ab 44,90 €*
54,90 €*
46,13 €
**
10 m
(5,49 €* / 1 m)
Inhalt:
10 m
(5,49 €* / 1 m)
Das 10m Plug & Play Micro-Inverter Anschluss-Kabel von Offgridtec (MPN 8-01-013602) verbindet Ihren Microwechselrichter (z.B.Envertech) mit einer ...
15A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitbereich perfekt einsetzen. Passende Flachsicherungshalter für unterschiedliche Kabelquerschnitte finden Sie ebenfalls bei uns im Shopfür einen maximal Strom von 20ASpannung: 6...32Vhohe Qualität mit kleinst möglichen Toleranzen und im matten Designbreites Spektrum an Einsatzmöglichkeiten sowohl im professionellen als auch im privaten Bereich: KFZ, Boot, Absicherung von Batteriekabeln und viele mehr...Lieferumfang: 1 Stück Flachsicherung 15A
0,29 €*
15A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitber...
Für schnelle und einfache Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Freilandanlagen geeignet. Meterware, Länge pro Artikel: 1m*Material: Aluminium Montagekanal oben: Solarnutenstein M8 Nut 8Montagekanal unten: Sechskantschraube DIN 933 M10 Maße: 4 x 4cm Unsere angebotenen Solarprofile sind mit den von uns angebotenen Solar-Befestigungselementen kompatibel.Diese Profile sind für eine Unterkonstruktion gedacht und können daher Kratzer an der Oberfläche aufweisen.Hinweis: *
Hinweis:
Aus Versandkosten-Gründen liefern wir unsere Solarprofile bis zu einer max. Länge von 2m.
Mittels den bei uns erhältlichen Schienenverbindern können mehrere Solar-Profile miteinander verbinden um so die gewünschte Länge zu erreichen.
14,90 €*
12,52 €
**
Für schnelle und einfache Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Freilan...
Dieser Sicherungshalter ist voll isoliert, das Gehäuse ist aus Gummi, bzw. voll vergossen. Dabei wird die Sicherung durch die Abdeckung zusätzlich vor Korrosion geschützt. Der Halter ist geeignet für LKW, KFZ und vieles mehr. Sie können damit elektronische Komponenten ganz schnell und einfach gegen Überspannungen absichern. Passende Flachsicherungen finden Sie in unserem Sortiment.
geeignet für LKW, KFZ und 12V / 24V Solarsysteme.
Technische Details:
Nennstrom: max. 20A
LxBxH 40x17x45mm
Gesamtlänge: 25cm
spritzwassergeschützt durch Gummikappe
Gehäuse und Abdeckung aus Vollgummi
für handelsübliche ATC / KFZ-Sicherungen
Kabelquerschnitt: ca. 2,5mm²/AWG14
griffige Oberfläche, daher auch nass leicht zu öffnen
Lieferumfang:
1 Halter ohne Sicherung
1,79 €*
0.25 m
(7,16 €* / 1 m)
Inhalt:
0.25 m
(7,16 €* / 1 m)
Dieser Sicherungshalter ist voll isoliert, das Gehäuse ist aus Gummi, bzw. voll vergossen. Dabei wird die Sicherung durch die Abdeckung zusä...
20A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitbereich perfekt einsetzen. Passende Flachsicherungshalter für unterschiedliche Kabelquerschnitte finden Sie ebenfalls bei uns im Shopfür einen maximal Strom von 20ASpannung: 6...32Vhohe Qualität mit kleinst möglichen Toleranzen und im matten Designbreites Spektrum an Einsatzmöglichkeiten sowohl im professionellen als auch im privaten Bereich: KFZ, Boot, Absicherung von Batteriekabeln und viele mehr...Lieferumfang: 1 Stück Flachsicherung 20A
0,29 €*
20A Standard Flachsicherung für Kfz, Industrie und 12V/24V Solarsysteme. Die bewährten DC-Flachsicherungen lassen sich auch im Hobby - und Freizeitber...
Für schnelle und einfache Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Freilandanlagen geeignet.
Länge: 2m
Material: Aluminium
Montagekanal oben: Solarnutenstein M8 Nut 8
Montagekanal unten: Sechskantschraube/Hammerkopfschraube DIN 933 M10
Maße: 4 x 4cm
Unsere angebotenen Solarprofile sind mit den von uns angebotenen Solar-Befestigungselementen kompatibel.
Diese Profile sind für eine Unterkonstruktion gedacht und können daher Kratzer an der Oberfläche aufweisen.
Beispiel:
2 x 2m Solarprofil = 2 Schienen mit je 2m Länge
Hinweis:
Aus Versandkosten-Gründen liefern wir unsere Solarprofile bis zu einer max. Länge von 2m.
Mittels den bei uns erhältlichen Schienenverbindern können mehrere Solar-Profile miteinander verbinden um so die gewünschte Länge zu erreichen.
34,90 €*
29,33 €
**
2 m
(17,45 €* / 1 m)
Inhalt:
2 m
(17,45 €* / 1 m)
Für schnelle und einfache Montage von Solarmodulen. Für alle gängigen Modultypen im Flach- und Schrägdachbereich sowie für Fr...
Die Offgridtec 3-Wege Solar-Steckverbinder Abzweigbuchsen (8-01-010335) werden gebraucht um 3 Module parallel miteinander zu verschalten. Vom Aufbau her sind Sie identisch mit den 2-Wege Abzweigbuchsen, jedoch kann man durch den Einsatz dieser Verbinder Kosten sparen da Sie eben immer 3 Module statt 2 Module miteinander parallel verbinden können.
Wichtige Artikelmerkmale
3-fach Abzweigbuchsen zur Parallelschaltung mehrerer Solarmodule
Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm²
kompatibel zu Solar-Steckverbindern ideal für 12V-Systeme und Dünnschicht-Module
Snap-In Verriegelung
Schutzart IP67
Was bedeutet parallele Verschaltung?
Bei der Parallelschaltung werden die Plus-Leitungen und Minusleitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich.
Praxisbeispiel: Sie wollen 3 Stück 100 Watt (Imp=5,56A Vmp 17,8V) Solarmodule an einem Laderegler mit 20A und einer maximalen Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus auf Minus.
Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp= 16,68A und Vmp = 17,8V. Damit passt Ihre Solar-Konfiguration perfekt zum Laderegler.
Lieferumfang:
1x Paar Offgridtec 3-Wege Solarstecker Abzweigbuchsen
8,90 €*
7,48 €
**
Die Offgridtec 3-Wege Solar-Steckverbinder Abzweigbuchsen (8-01-010335) werden gebraucht um 3 Module parallel miteinander zu verschalten. Vom Auf...
