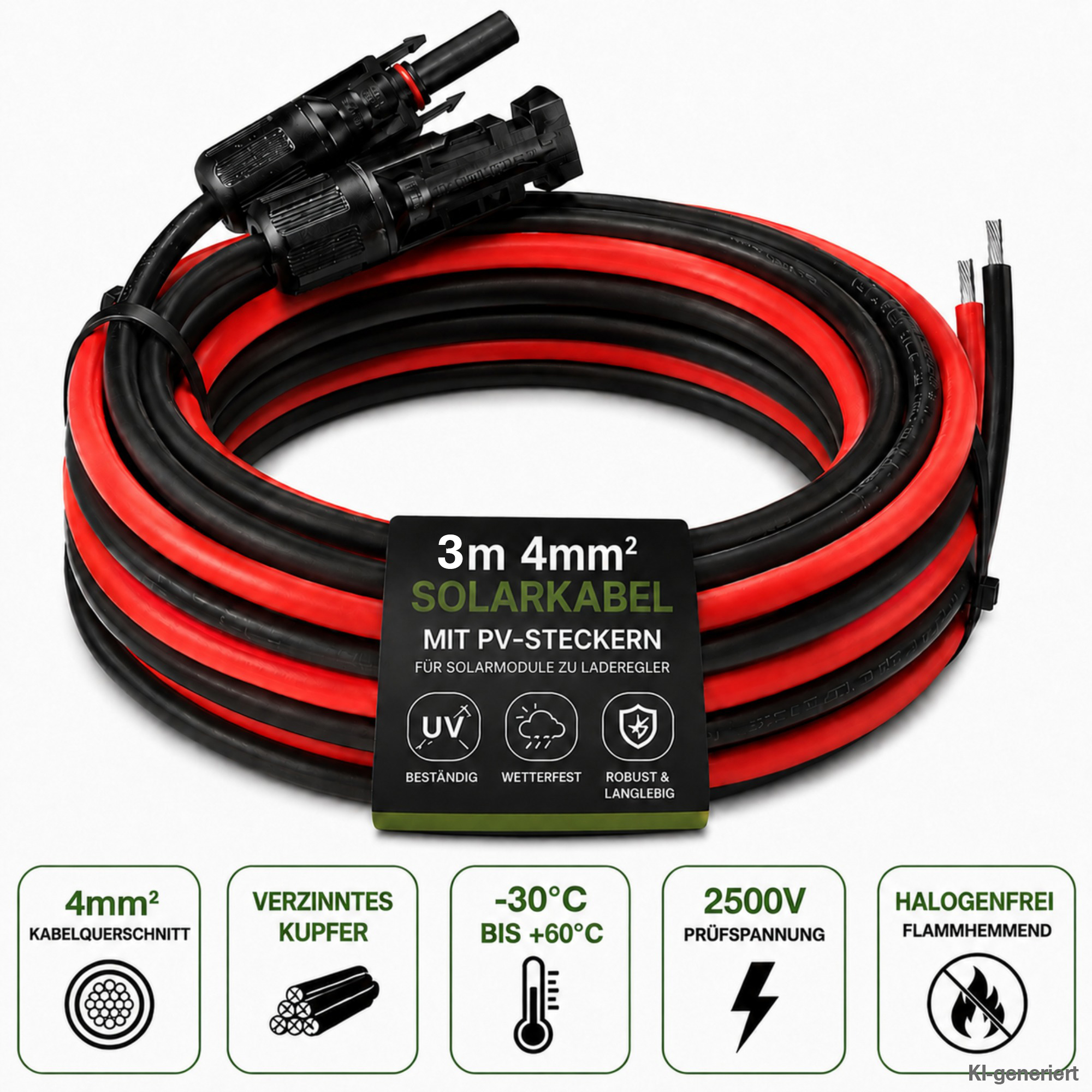

Offgridtec 3m 4mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler mit MC4

Das 3m lange Profi-Verbindungskabel von Offgridtec (MPN: HM-95GD-Z587) ist eine vorkonfektionierte, 2-adrige Anschlussleitung zur Verbindung von Solarmodulen mit einem Solarladeregler. Auf der Modulseite befinden sich originale Multi-Contact MC4-Steckverbinder, während die Kabelenden auf der Ladereglerseite für das Abisolieren vorbereitet sind. Mit 3 m Kabellänge und 4 mm² Leiterquerschnitt eignet sich die Leitung für PV-Installationen, bei denen Solarmodul und Regler in entsprechend kurzer Entfernung voneinander montiert werden.

3m Solarkabel für die direkte Verbindung zum Laderegler

• 3 m Kabellänge für kompakte PV-Installationen
• 4 mm² Leiterquerschnitt
• 2-adrige Ausführung zur Verbindung von Solarmodul und Solarladeregler
• Originale Multi-Contact MC4-Steckverbinder auf der Modulseite
• Vorbereitete Kabelenden auf der Ladereglerseite
• Doppelt isolierte und flexible Leitung
• Beständig gegen UV-Strahlung, Ozon, Witterung und Wasser
• Hohe Widerstandsfähigkeit gegenüber Chemikalien und Öl
• MC4-Steckverbindung mit IP67 im gesteckten Zustand
• Stecksystem für Systemspannungen bis 1000 V
• Konfektionierung mit Fachwerkzeug
• Fertigung laut Offgridtec in der eigenen Manufaktur in Niederbayern

MC4-Steckverbinder für geschützte PV-Verbindungen

Die MC4-Steckverbinder verfügen im zusammengesteckten Zustand über die Schutzart IP67. Damit ist die Steckverbindung gegen Staub sowie gegen zeitweiliges Untertauchen unter den für IP67 definierten Prüfbedingungen geschützt. Ungesteckt wird IP2X angegeben. Das Snap-in-Verriegelungssystem hält die Steckverbindung mechanisch zusammen, während die Kabelzugentlastung gemäß IEC 61984 ausgeführt ist. Die Kontakte bestehen aus verzinnten Kupfer und einem MC-Kontaktlamellensystem. Der angegebene Temperatureinsatzbereich der Steckverbinder reicht von -40 bis +90 °C, die Systemspannung beträgt bis zu 1000 V.

Flexible und widerstandsfähige Solarleitung

Das doppelt isolierte Kabel ist flexibel ausgeführt und laut Produktangaben gegen UV-Strahlung, Ozon, Wetter und Wasser beständig. Zudem weist die Leitung eine hohe Widerstandsfähigkeit gegenüber Chemikalien und Öl auf. Diese Eigenschaften sind insbesondere bei PV-Anwendungen relevant, bei denen Leitungen wechselnden Umgebungsbedingungen ausgesetzt sein können. Für die Leitung werden VDE 0295 Klasse 5 und IEC 60228 genannt, ebenso eine Feuerbeständigkeit nach VDE 0482-332-2.

Kompatibilität

Das Kabel ist für die Verbindung eines Solarmoduls mit MC4-Anschluss und eines Solarladereglers mit einer geeigneten Aufnahme für einen Leiterquerschnitt von mindestens 4 mm² vorgesehen. Vor dem Kauf sollte insbesondere geprüft werden, welches Stecksystem am Solarmodul vorhanden ist und welche Leiterquerschnitte der jeweilige Laderegler an seinen PV-Eingängen aufnehmen kann. Bei Modulen mit einem anderen Stecksystem ist ein entsprechender Adapter erforderlich. Die elektrische Eignung der 3-m-/4-mm²-Ausführung muss außerdem zur jeweiligen PV-Anlage, deren Strom, Spannung und Leitungsführung passen.

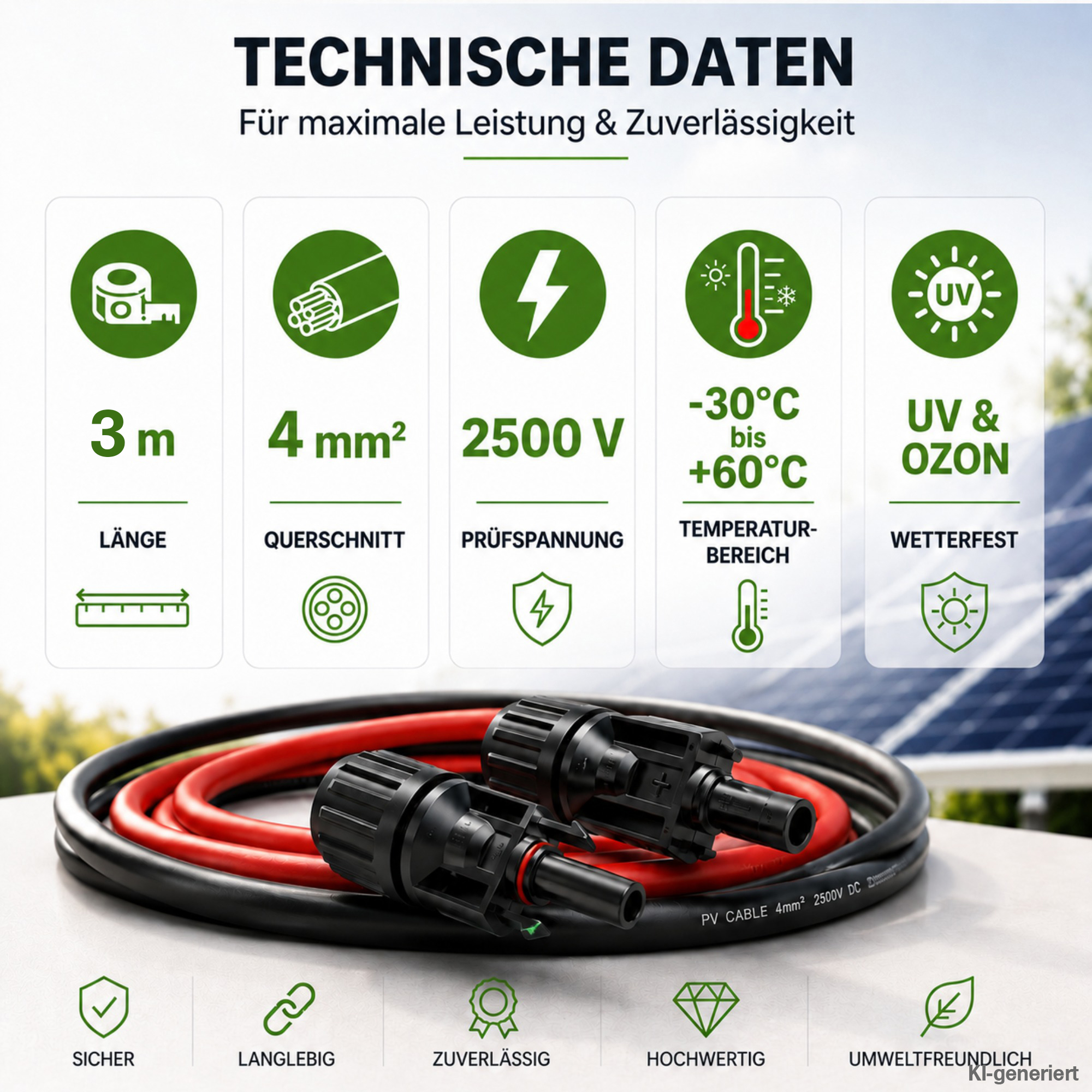

Technische Daten

• Ausführung: 2-adrig
• Kabellänge: 3 m
• Leiterquerschnitt: 4 mm²
• Kabeleigenschaft: doppelt isoliert, flexibel
• Beständigkeit: UV, Ozon, Witterung, Wasser, Chemikalien und Öl
• Leitungsnormen: VDE 0295 Klasse 5, IEC 60228
• Modulseitiger Anschluss: Multi-Contact MC4-Steckverbinder
• Ladereglerseitiger Anschluss: vorbereitete offene Kabelenden
• Schutzart MC4: IP67 gesteckt, IP2X ungesteckt
• Temperaturbereich MC4: -40 bis +90 °C
• Isolationsmaterial MC4: PA
• Verriegelung: Snap-in
• Kabelzugentlastung: gemäß IEC 61984
• Kontaktsystem: MC-Kontaktlamellen
• Kontaktmaterial: Kupfer, verzinnt
• Flammklasse: UL94-V0
• Schutzklasse: II
• Systemspannung MC4: bis 1000 V

Lieferumfang

1x Offgridtec 3m 4mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler mit MC4
