Die Solaranlagen Komplettsysteme von Offgridtec (MPN 014535) sind eine ideale Möglichkeit einen Teil Ihres benötigten Haushaltsstroms selbst zu produzieren und Ihre Gesamtausgaben für Strom deutlich zu senken. Die Systeme enthalten neben einem Solarmodul und passendem Micro-Wechselrichter alles was zum Anschluss an das hauseigene Stromnetz und, bei Bedarf, zur Montage am Balkongeländer oder Dach benötigt wird. Das Set ist ausgelegt für eine Montage der Module nebeneinander. Für individuelle Montagemöglichkeiten der Module steht Ihnen unser Support mit Rat und Tat zur Seite.

Wie funktioniert eine Solaranlage?

Die kompakte Offgridtec Solaranlage besteht aus einem Solarmodul und dem passenden Hoymiles Microwechselrichter zur Einspeisung in das hauseigene Stromnetz. Der Wechselrichter wird idealerweise direkt an der Unterkonstruktion des Solarmoduls angebracht und mit dem Solar-Steckverbinder an das Solarmodul angeschlossen. Über den Betteri-Anschluss des Inverters wird das AC-Kabel angeschlossen und direkt zur passenden Steckdose geführt. Hier besteht die Wahl zwischen dem Anschluss an die übliche Schuko-Steckdose oder an eine Wieland-Einspeisesteckdose, welche bei Auswahl im Lieferumfang enthalten ist.
Um den erzeugten Solarstrom im Haus-Stromnetz zu nutzen bedarf es keiner gesonderten Einstellung. Ist bereits Strom aus lokalen Quellen vorhanden nutzen die Geräte im Haushalt zuerst diesen und ergänzen dann bei Bedarf mit Netzstrom.

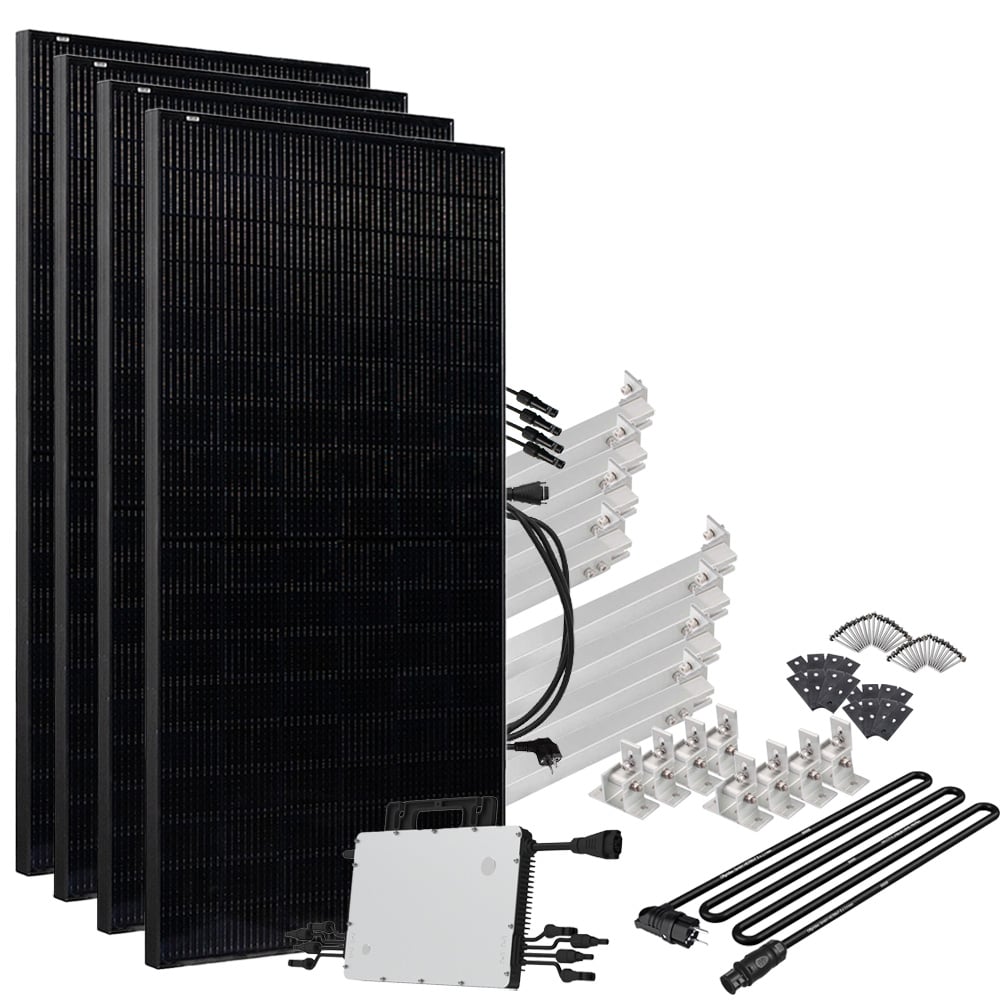

Das Solaranlagen-Komplettsystem enthält:

Luxen 430W Luxneri Series 5 (Full Black) - Wirkungsgrad von 22%

Das monokristalline und bifaziale 430W Solarmodul der Series N5 von Luxen Solar überzeugt durch eine Kombination verschiedener Technologien, wie der N-TOPCon Zelltechnologie und einem 108er Halb-Zellen-Layout. Zur Leistungssteigerung wurde bei der Produktion außerdem die SMBB Half-Cut Zelltechnologie angewandt. Das hochmoderne Solarmodul repräsentiert die Spitze der Solartechnologie, indem es eine beeindruckende Leistungsausgabe und niedrige Stromgestehungskosten bietet. Das edle Full-Black Design macht es zu einer guten Wahl, wenn es darum geht, eine Solarzelle für Dachanlagen auf Wohngebäuden oder für Balkonkraftwerke und viele weitere Anwendungsbereiche zu finden.

Eigenschaften

  • Glas-Glas Modul
  • N-TOPCon Zelltechnologie
  • SMBB Half-Cut Zelltechnologie
  • Niedriger BOS & LCOE
  • Bifaziale Zellmodultechnologie
  • hervorragende Anti-PID und Low LID Leistung
  • 3 Bypass-Dioden
  • 30 Jahre Leistungsgarantie und 15 Jahre Produktgarantie
  • hoher Zellwirkungsgrad von über 22%

Halbzellen-Technologie

Bei der Halbzellen-Technologie ("Half-Cut") werden herkömmliche Siliziumzellen mittels eines Lasers halbiert. Die entstandenen Hälften werden danach zentral parallel geschaltet, was durch die Verringerung von Widerstandsverlusten zu einer erhöhten Leistung des Solarmoduls führt.

Bifaziale Zellen

Bifazial heißt übersetzt zweigesichtig. Und der Name ist Programm: Das Luxen Solar 430W N5 Modul ist auch auf der Rückseite mit Solarzellen ausgestattet, wodurch das Sonnenlicht noch besser aufgenommen werden kann und der Wirkungsgrad des Gesamtmoduls steigt.

Technische Daten

  • maximale Leistung: 430W
  • Modulspannung (Vmp): 32,04V
  • max. Strom (Imp): 13,42A
  • Leerlaufspannung (Voc): 38,96V
  • Kurzschlussstrom (Isc): 14,13A
  • Modulwirkungsgrad: 22,02%
  • Abmessungen: 1722 x 1134 x 30 mm
  • Betriebstemperaturbereich: -40°C bis +85°C
  • Zellen: 108 (6x18)
  • max. Betriebsspannung: 1500V DC
  • Gewicht: 23,5kg

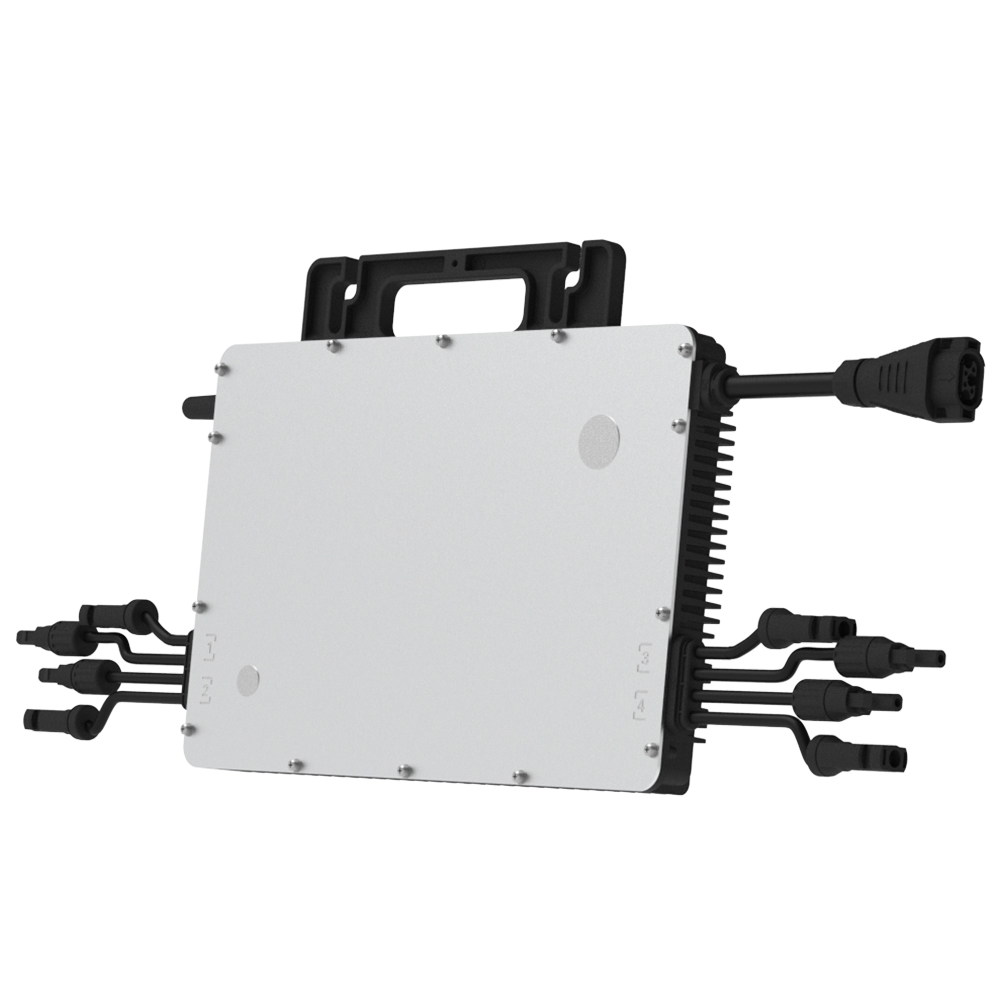

Hoymiles HM-1500 Microinverter Modulwechselrichter

Der HM-1500 von Hoymiles ist der perfekte Mikrowechselrichter für Ihre Solaranlage und eignet sich für die Solarstromproduktion mit einem Solarpanel bis zu einer Leistung von 470 Watt Peak. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breiter PV-Modulanwendung geeignet, da seine Inbetriebnahme sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist. Der Hoymiles-Mikrowechselrichter wandelt den gewonnenen Solarstrom Ihrer Photovoltaik-Anlage, AC-Netz-konform um und speist ihn direkt in das Versorgungsnetz ein.

  • Empfohlene Modulleistung: bis zu 470W
  • Maximale Eingangsspannung: 60V
  • Maximaler Eingangsstrom: 4*11.5A
  • Nennausgangsleistung: 1500VA
  • Batteriespannungsbereich: 16~60V
  • Abmessungen (BxHxT): 280 x 176 x 33 mm
  • Gewicht: 3,75kg (einschließlich 2.06m AC-Kabel)

Eine optionale Überwachung Ihrer Anlage ist nur mit einer Datenübertragungseinheit (DTU) möglich. Hier haben Sie die Wahl zwischen der DTU Lite und der DTU Pro (in Kürze im Shop erhältlich).

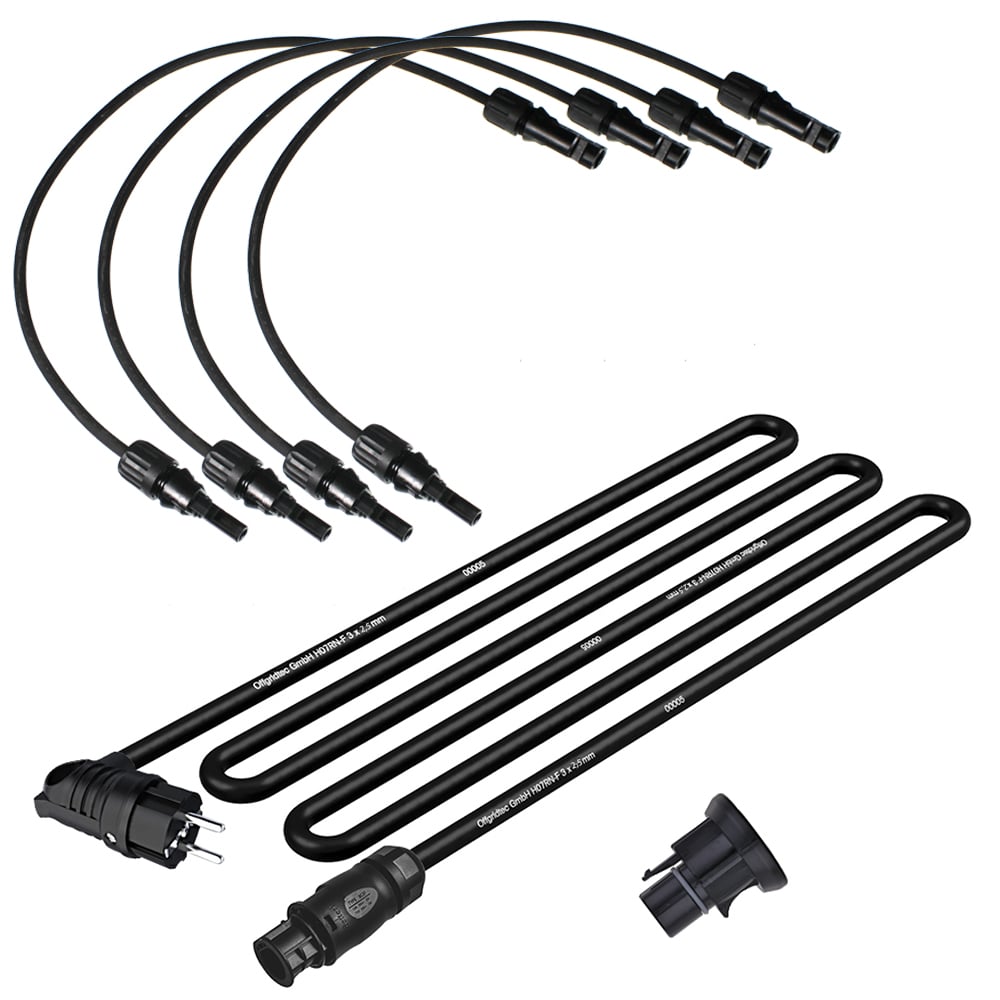

Anschluss-Set

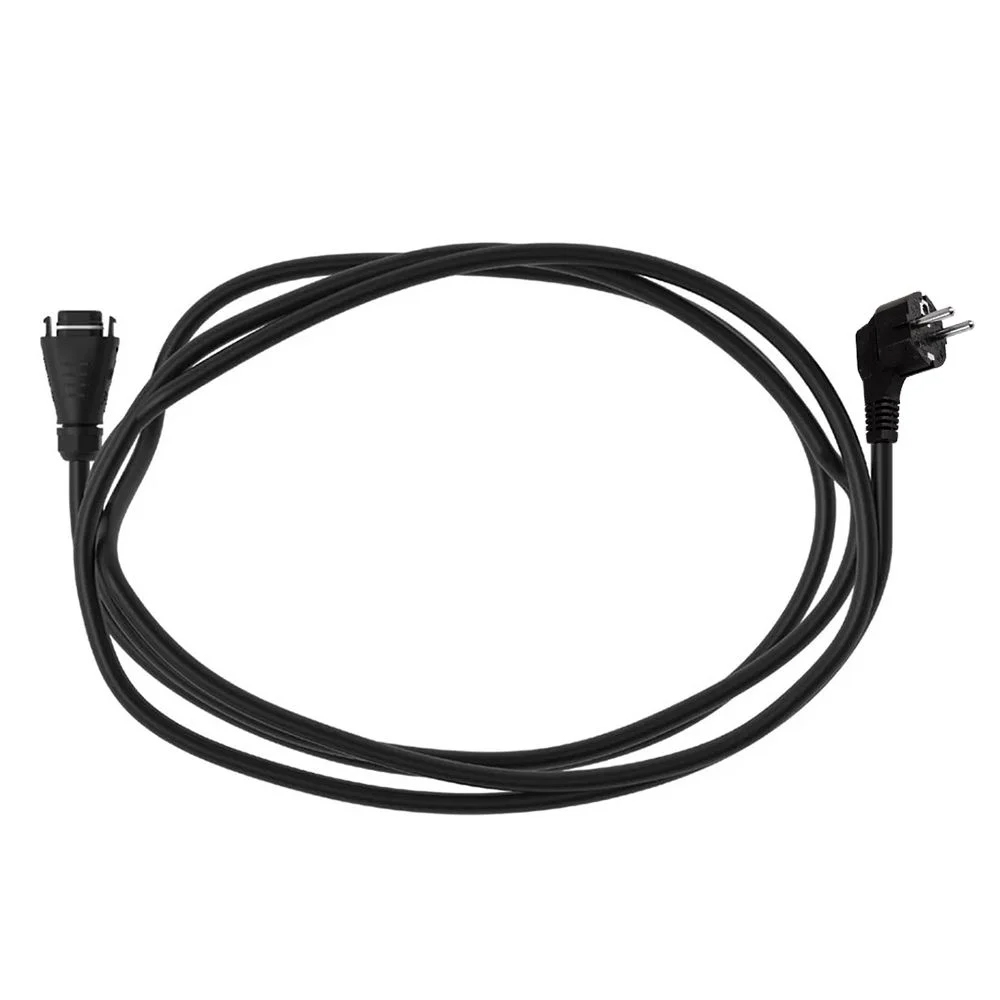

Beim Anschluss-Kabel haben Sie die Möglichkeit zwischen dem Anschluss für eine normale Schuko-Steckdose oder einer Wieland Einspeisesteckdose zu wählen. Bei entsprechender Wahl enthält das Komplettsystem ein AC-Verlängerungskabel (Länge wählbar) mit Betteri BC01 Stecker, passend zum HM-1500 Inverter, an einem Ende und einem gewinkelten Schuko-Stecker am anderen Kabelende. Damit ist der schnelle und unkomplizierte Anschluss an die, in Deutschland üblichen, Schukosteckdosen (Stecker-Typ F) möglich.

Bei Wahl der Wieland-Variante verfügt das AC-Kabel am Kabelende über einen gewinkelten Wieland RST20I3S-Stecker für die Installation nach aktuell geltenden technischen Regelwerken (bspw. VDE Norm AR-N-4105). Die passende Einspeise-Steckdose ist dann im Lieferumfang enthalten. Beim Wieland-Stecker sind die Pins nicht komplett freiliegend, wie beim Schuko-Stecker, was die Gefahr eines Lichtbogens zwischen Pin und Buchse und damit die Überhitzung und Brandgefahr minimiert.

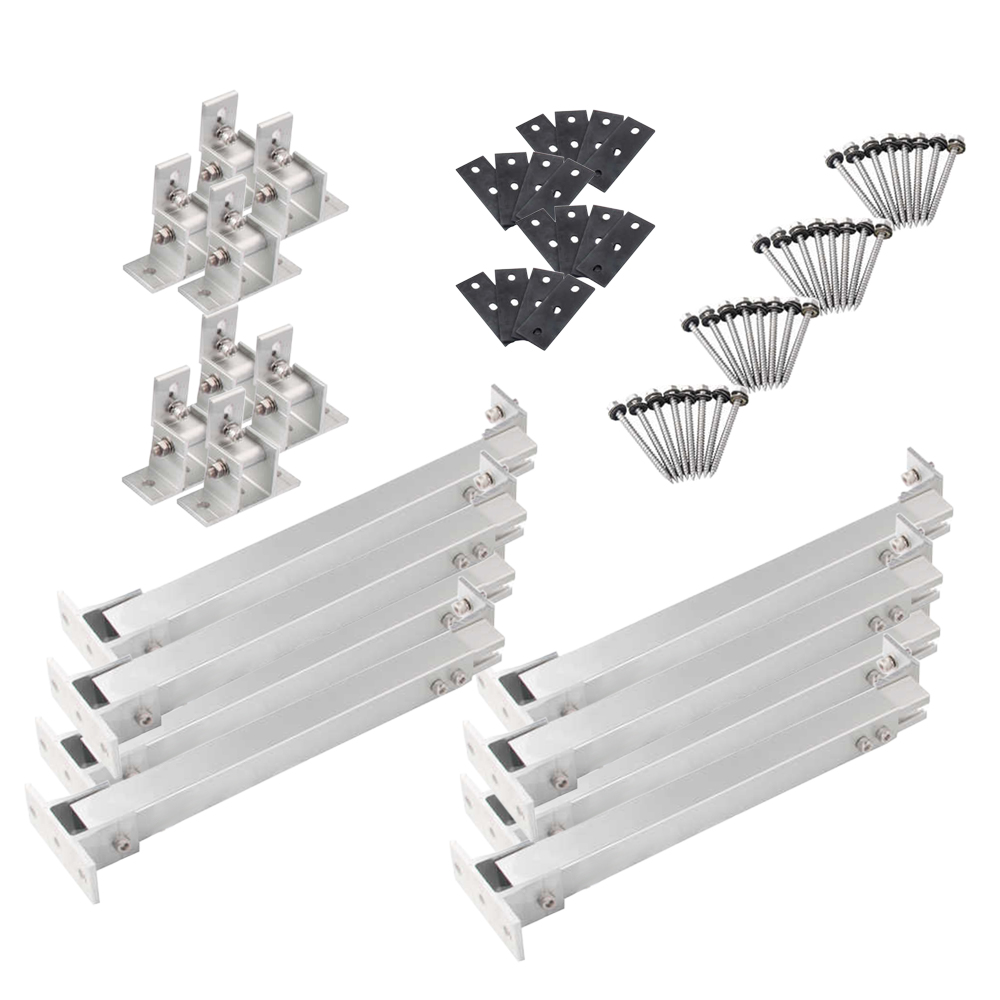

Optionale Befestigungs-Systeme

Die Offgridtec Solaranlagen gibt es wahlweise mit oder ohne Befestigungs-Sets. Zur Auswahl stehen Montage-Sets für:

  • Balkongeländer: mit passenden C-Haken
  • Flachdach: Neigungswinkel 10° - 60°
  • Biberschwanzdach: mit Biberschwanz-Dachhaken
  • Ziegeldach: mit 3-fach verstellbaren Dachhaken
  • Wellethernit- und Blechdach: mit Edelstahl-Stockschrauben

Solaranlagen in Deutschland

Aktuell gibt es in Deutschland kein Gesetz oder Verordnung, in der die Erzeugung von Solarstrom für den reinen Eigenbedarf geregelt wird. Der Grenzwert von maximal 600W AC PV-Leistung ist ein Reservewert, der nach aktueller VDE-Norm in einen bestehenden Steckdosenkreis eines Hauses eingespeist werden kann, ohne diesen zu überlasten. Für eigenständige Stromkreise ohne zusätzliche Belastung wird nichts beschrieben.
Jede elektrische Installation sollte VDE-Konform ausgeführt werden. Der Betrieb solch einer Solaranlage über die übliche Schuko-Steckdose ist jedoch grundsätzlich nicht verboten. Die Meldung bei der Bundesnetzagentur ist Pflicht. Jedoch sind noch keine Fälle von Ordnungsgeld bei Nichtmeldung von solchen Solaranlagen bekannt, sowie unüberwindbare Probleme mit Netzbetreibern. Die Einhaltung und Umsetzung von Normen und Pflichten obliegt dem Anlagenbetreiber. Hierzu sind bereits viele fachliche und auch juristische Informationen auf einschlägigen Websites zu finden.

Sie haben weitere Fragen zu Solaranlagen und deren Funktionsweise? Sprechen Sie uns an, wir helfen Ihnen gerne weiter.

Hoymiles_HM-1000_HM-1200_HM-1500_Datenblatt.pdf Download
Hoymiles_HM-1000_HM-1200_HM-1500_Bedienungsanleitung.pdf Download
CE-Certificate - HM-Series - EN.pdf Download
Conformity - HM Serie - EN.pdf Download
Datasheet - HM-1000-1200-1500 - EN.pdf Download
LUXEN_430W_Bifazial_FullBlack_N5_Datasheet.pdf Download
NA-Schutz-Zertifikat - HM-1000-1200-1500 - DE.pdf Download
Generatorleistung wp: 430 Wp
Hersteller: Offgridtec
Kurzschlussstrom (ISC): 14,13A
Leerlaufspannung (VOC): 38,96V
Max. Systemspannung: 1500 DC (IEC)
Modulspannung (VMP) : 32,04V
Produkttyp 1: Balkonkraftwerk
max. Strom (IMP): 13,42A
