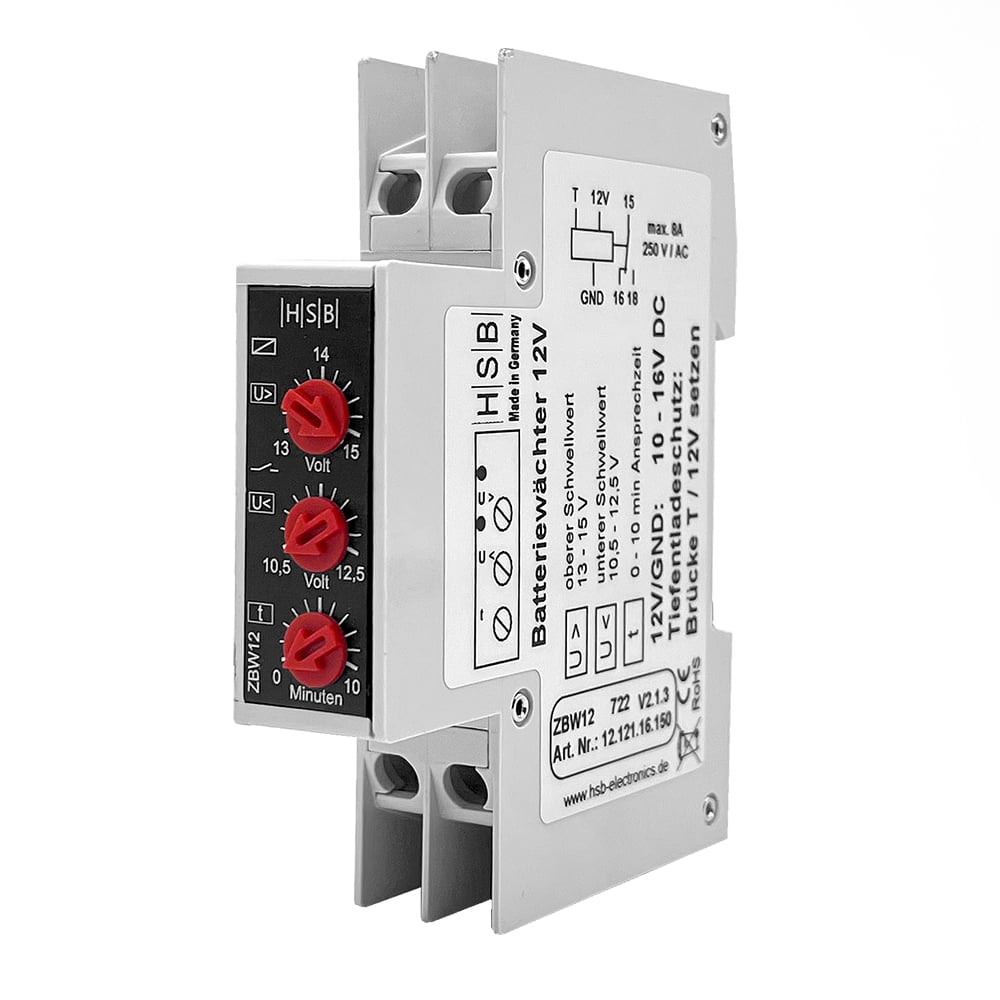

Das Spannungsmessrelais überwacht die an den Klemmen A1 und A2 anliegende Gleichspannung.
Anwendung:
Tiefentladeschutz und Überladeschutz für AGM-, GEL- und Nassakkumulatoren.
Das Relais zieht an, wenn die zu messende Spannung unterhalb vom Einstellwert V< (Akku ist leer) liegt und die eingestellte Verzögerungszeit von 0-10 Minuten abgelaufen ist.
Dieser Zustand wird durch das Leuchten der gelben Led angezeigt.
Das Relais fällt in seine Ruhelage zurück, sobald die zu überwachende Spannung den Einstellwert an V> überschreitet (Ladeschlussspannung).
Versorgungsspannung: 10 - 15.5VDC
Leistungsaufnahme: 0.8Watt
Betriebsart: Dauerbetrieb
Messgenauigkeit: 2% über ges.Temperatur und Spannungsbereich
Wiederholgenauigkeit: +/- 2%
Messbereich:
Unterspannung: 10,5-12,5V
Überspannung: 13-15V
Hysterese: 1V
Kontakt
Anzahl der Wechsler : 1
Kontaktmaterial : AgSnO2
maximale Schaltspannung : 250V AC
maximaler Schaltstrom : 8A
maximale Schaltleistung : 2000VA
maximaler Einschaltstrom : 30A
Systemspannung | 12V DC |
Wiederholgenauigkeit | ± 2% |
Verschmutzungsgrad | 2 (250V) |
Kontaktmaterial | AgSnO2 |
Ansprechzeit | 0...10 Minuten |
Eigenverbrauch | 0,8W |
Umgebungstemperatur | 0...+60°C |
Messbereich | Unterspannung: 10,5 - 12,5V |
Anzeigen | LED, gelb: Relais in Arbeitslage |
Zertifizierung | Montage Sym. Hutsch. DINEN50022 |
Produkttyp 1 | Batteriewächter |
Anschlussklemme | Plus-Minus-Schrauben (2,5mm²) |
Hersteller | Offgridtec |
Gewicht | 77 g |
Abmessungen | 90 x 17,5 x 69,5 mm |
