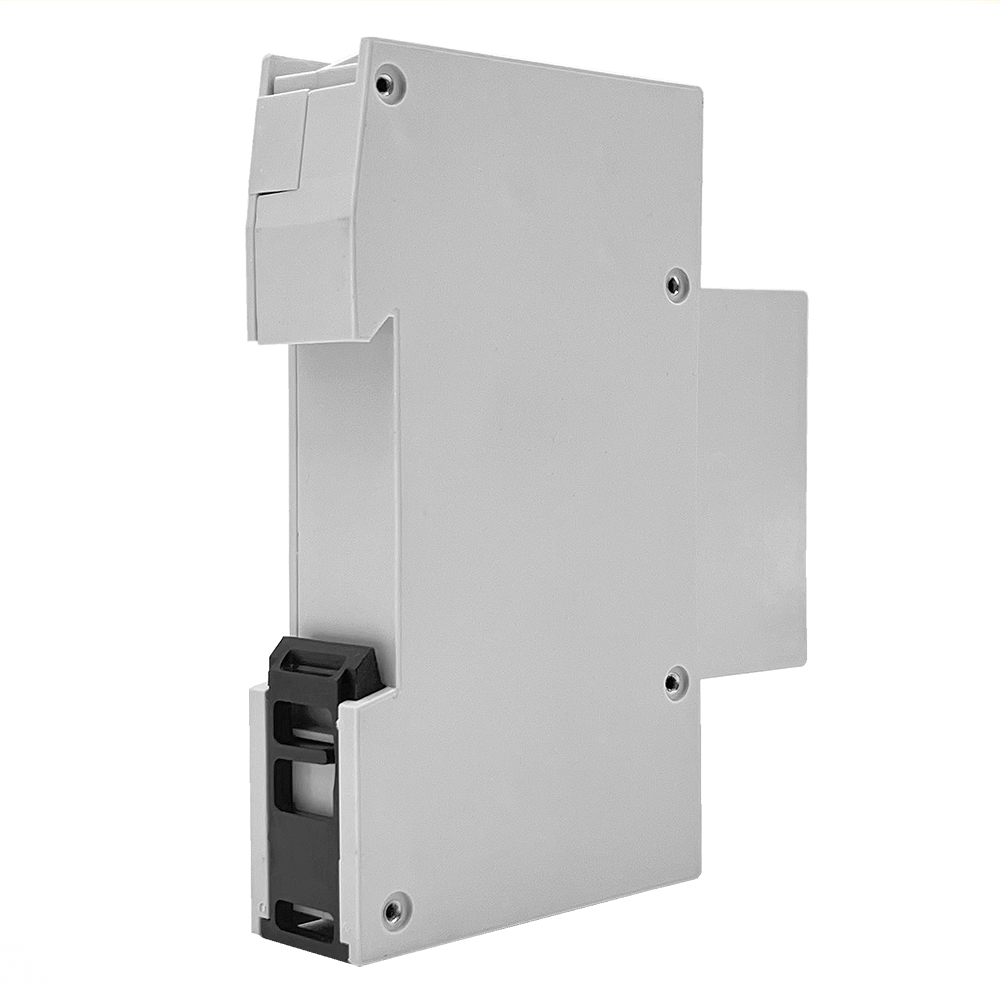

Spannungsüberwachung 24V
Artikel-Nr.:
8-04-002856
8-04-002856
5
5
Versand in 1-3 Werktage
49,90 €*
41,93 €**
Artikel-Nr.:
8-04-002856
USt-freie Lieferung möglich*
Steuerfreie Bestellung in Deutschland (§ 12 Abs. 3 UstG) - So geht's
- Kunden mit Lieferland Deutschland legen ihre gewünschten Artikel in den Warenkorb
- Im Checkout setzen Sie den Haken in der Box "Steuerfreie Lieferung"
- Ihr Warenkorb lädt neu und bei allen berechtigten Artikeln wird die Steuer auf 0% reduziert

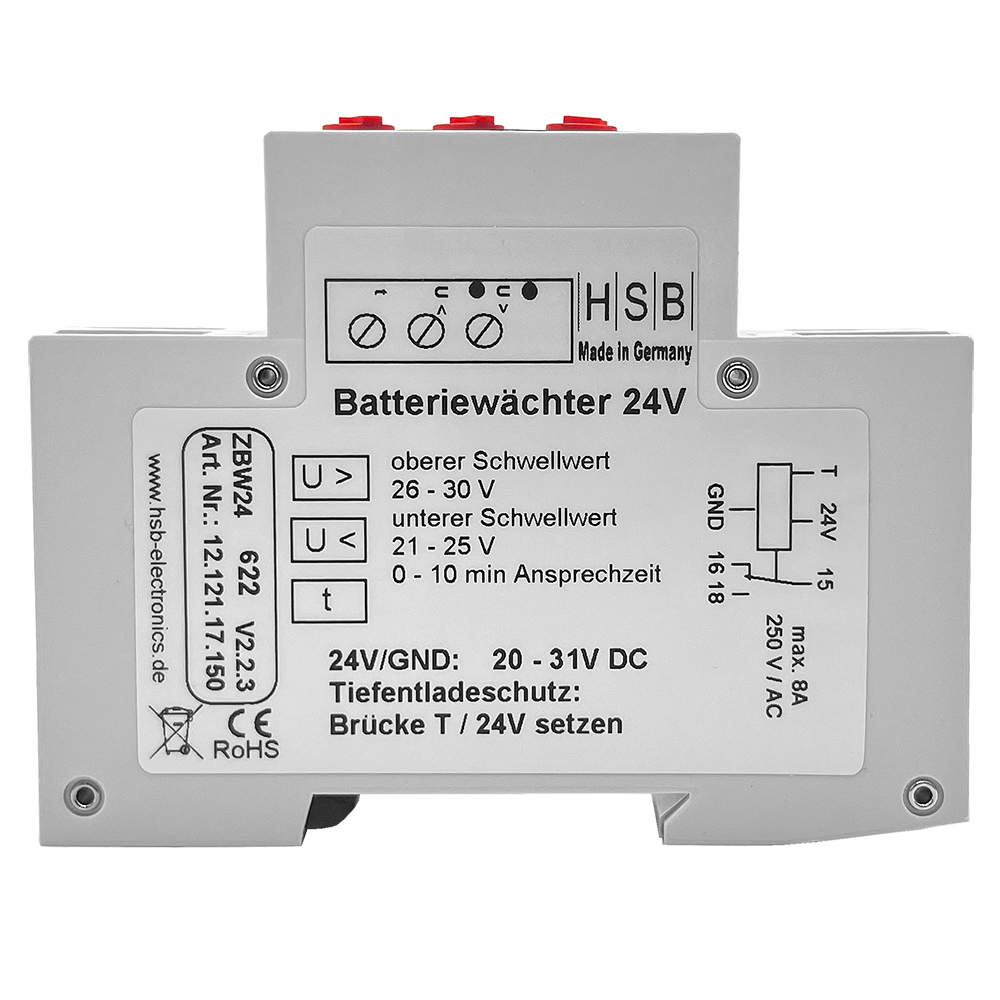

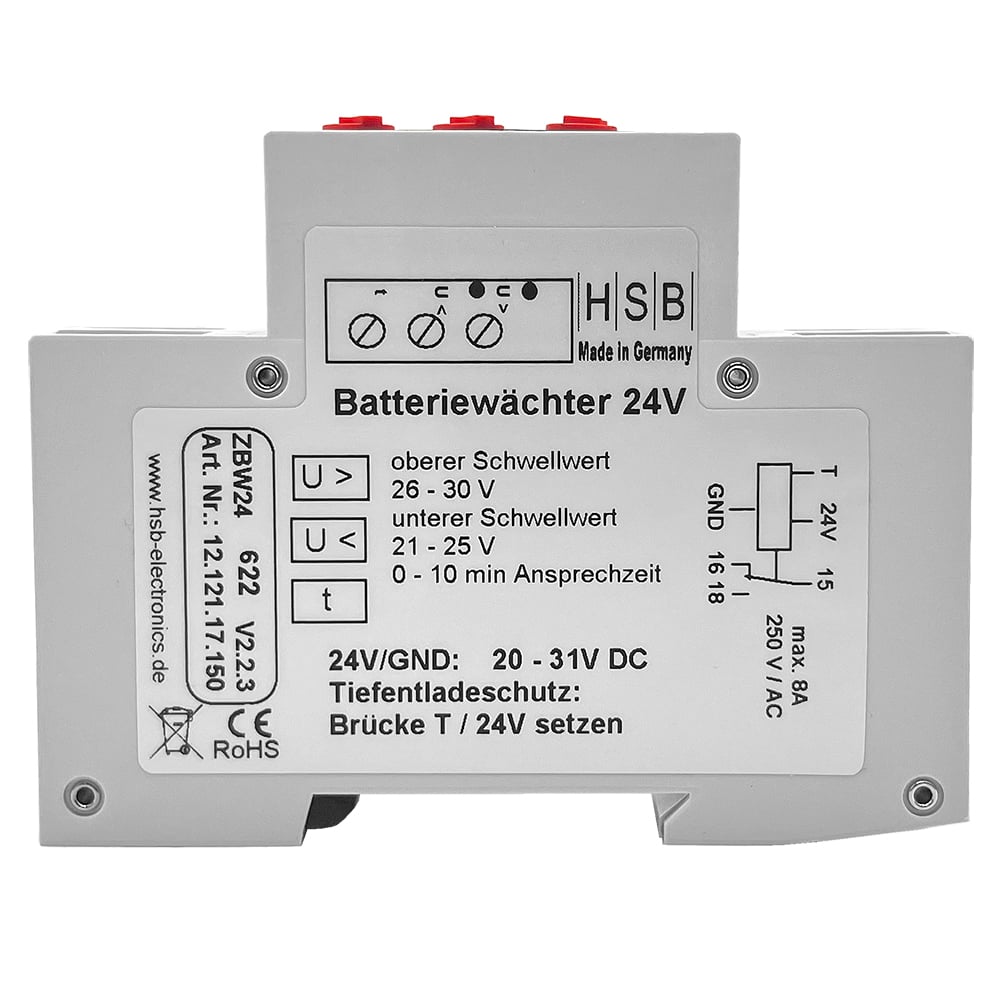

Das Spannungsmessrelais überwacht die an den Klemmen A1 und A2 anliegende Gleichspannung
Anwendung:
- Tiefentladeschutz und Überladeschutz für AGM-, GEL- und Nassakkumulatoren.
- Das Relais zieht an, wenn die zu messende Spannung unterhalb vom Einstellwert V< (Akku ist leer) liegt und die eingestellte Verzögerungszeit 0-10 Minuten abgelaufen ist.
- Dieser Zustand wird durch das Leuchten der gelben Led angezeigt.
- Das Relais fällt in seine Ruhelage zurück, sobald die zu überwachende Spannung den Einstellwert an V> überschreitet (Ladeschlussspannung).
Versorgungsspannung: 20 - 31VDC
- Leistungsaufnahme: 0.8Watt
- Betriebsart: Dauerbetrieb
- Messgenauigkeit:
- 2% über ges.Temperatur und Spannungsbereich
- Wiederholgenauigkeit: +/- 2%
Messbereich:
- Unterspannung: 21-25V
- Überspannung: 26-30V
- Hysterese: 1V
Kontakt
- Anzahl der Wechsler : 1
- Kontaktmaterial : AgSnO2
- maximale Schaltspannung : 250V AC
- maximaler Schaltstrom : 8A
- maximale Schaltleistung : 2000VA
- maximaler Einschaltstrom : 30A
Spannungsueberwachung_Anleitung.pdf
Download
Anschlussklemme:
Plus-Minus-Schrauben (2,5mm²)
Ansprechzeit:
0...10 Minuten
Anzeigen:
LED, grün: Versorgungsspannung
Eigenverbrauch:
0,8W
Gewicht:
77 g
Hersteller:
Westech
Kategoriename:
Zubehör Batterie
Kontaktmaterial:
AgSnO2
Messbereich:
Unterspannung: 21-25V
Produkttyp 1:
Batteriewächter
Systemspannung:
24V DC
Umgebungstemperatur:
0...+60°C
Verschmutzungsgrad:
2 (250V)
Versorgungsspannung:
20 - 31V DC
Wiederholgenauigkeit:
± 2%
Zertifizierung:
Niederspannungsrichtline 2006/95/EG
