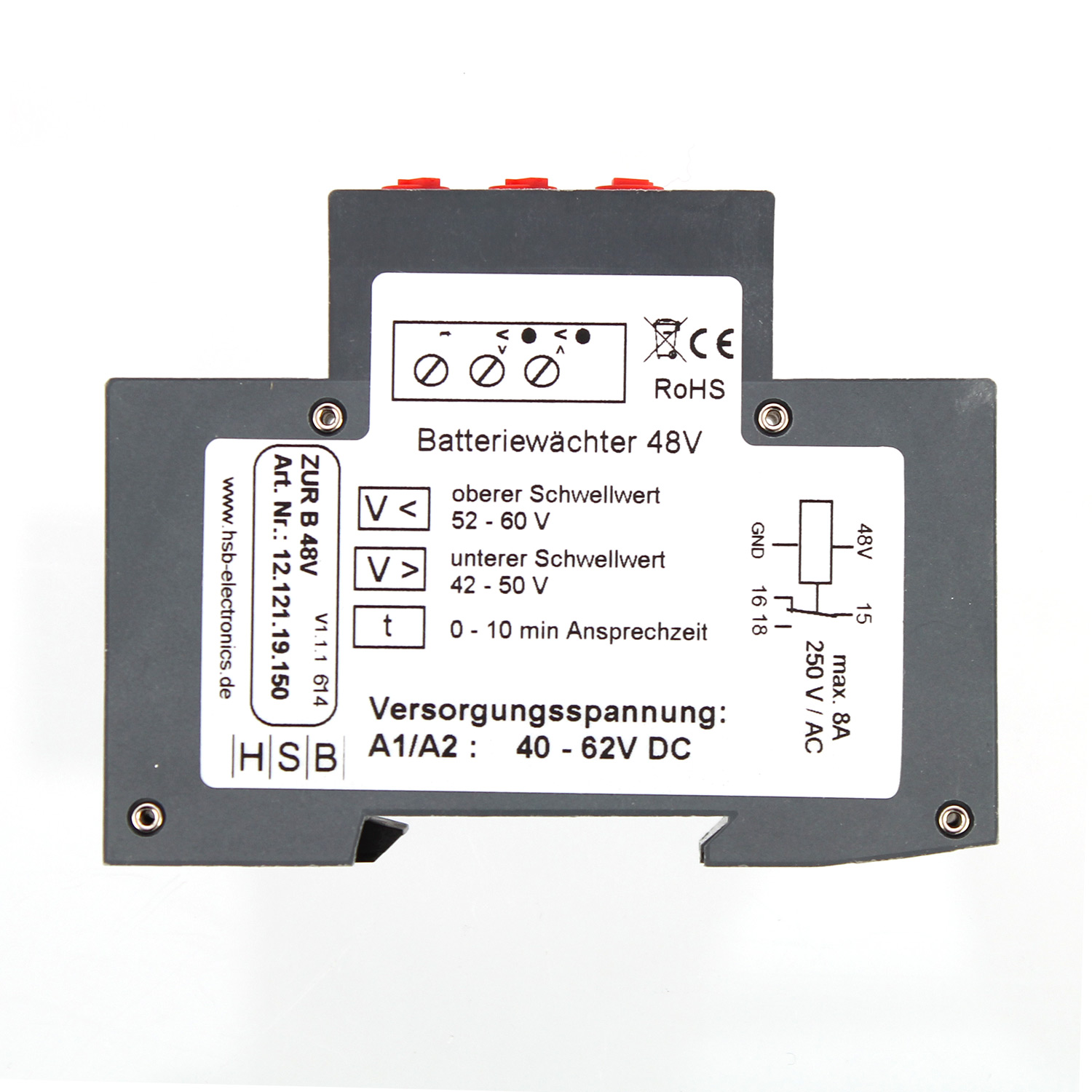

Spannungsüberwachung 48V

(2)
Art.-Nr.: 8-04-002857

Auf Lager – Lieferzeit 1-3 Werktage

Versandgewicht je Stück: 300.00 g
Versand mit: DHL Paket

Ask a question(0)

49,90 €
Inkl. 19% MwSt., zzgl. Versandkosten
ODER
Mo – Fr: 08.00 – 18.00 Uhr

Fragen oder Änderungswünsche?

Beschreibung

Das Spannungsmessrelais überwacht die an den Klemmen A1 und A2 anliegende Gleichspannung.

Anwendung:
Tiefentladeschutz und Überladeschutz für AGM-, GEL- und Nassakkumulatoren.

Das Relais zieht an, wenn die zu messende Spannung unterhalb vom Einstellwert V< (Akku ist leer) liegt und die eingestellte Verzögerungszeit 0-10 Minuten abgelaufen  ist. Dieser Zustand wird durch das Leuchten der gelben Led angezeigt.
Das Relais fällt in seine Ruhelage zurück, sobald die zu überwachende Spannung den Einstellwert an V> überschreitet (Ladeschlussspannung).

Versorgungsspannung: 40 - 62VDC
Leistungsaufnahme: 0.8Watt
Betriebsart: Dauerbetrieb
Messgenauigkeit:
2% über ges.Temperatur und Spannungsbereich
Wiederholgenauigkeit: +/- 2%

Messbereich:
Unterspannung: 42-50V
Überspannung: 52-60V
Hysterese: 1V

Kontakt
Anzahl der Wechsler : 1
Kontaktmaterial : AgSnO2
maximale Schaltspannung : 250V AC
maximaler Schaltstrom : 8A
maximale Schaltleistung : 2000VA
maximaler Einschaltstrom : 30A

Datenblatt

Allgemein
Artikelnummer 8-04-002857
Hersteller Teilenummer 2758
Produkttyp Batteriewächter
Hersteller Westech
Systemspannung 48V DC
Versorgungsspannung 40 - 62V DC
Zertifizierung EMV Richtlinie 2004/108/EG
Eigenverbrauch 0,8W
Messbereich Überspannung: 52-60V
Anschlussklemmen Plus-Minus-Schrauben (2,5mm²)
Ansprechzeit 0...10 Minuten
Verschmutzungsgrad 2 (250V)
Wiederholgenauigkeit ± 2%
Abmessungen (LxBxH) 90 x 17,5 x 69,5 mm
Gewicht 77 g
EAN 4250497804285
