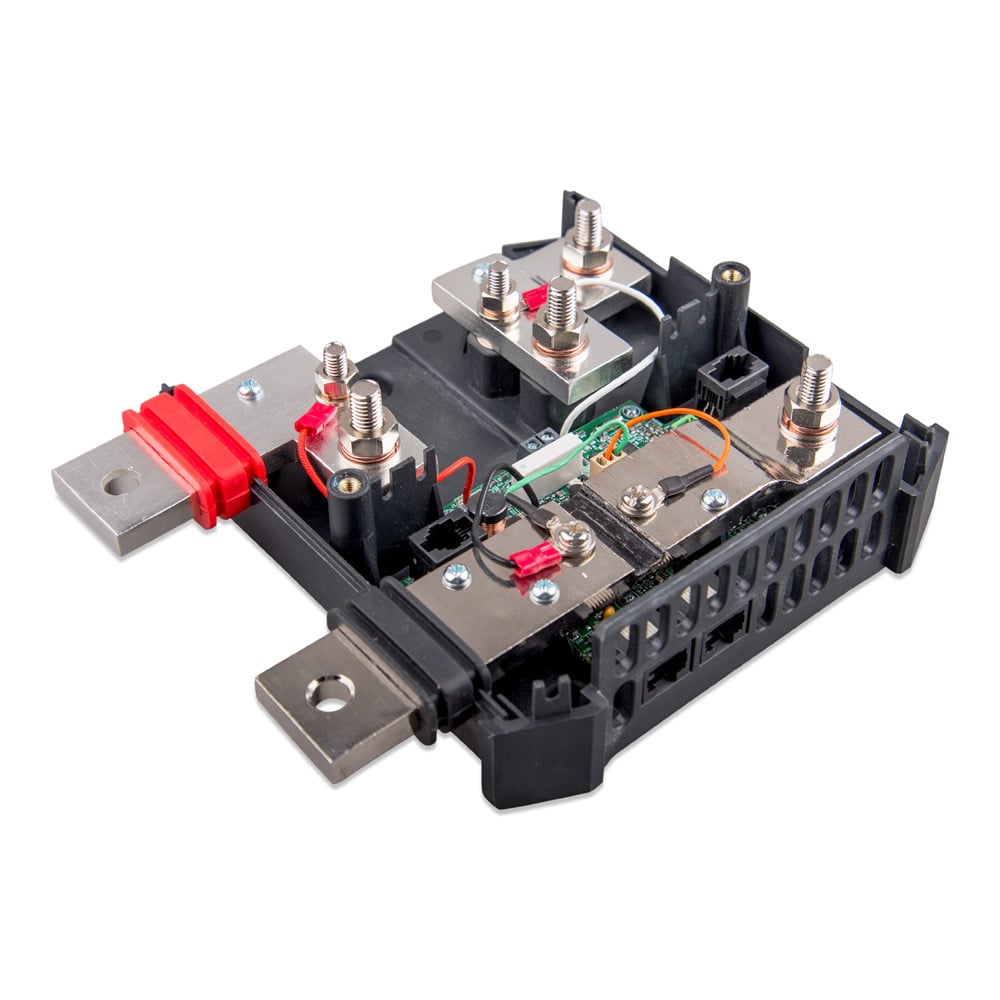

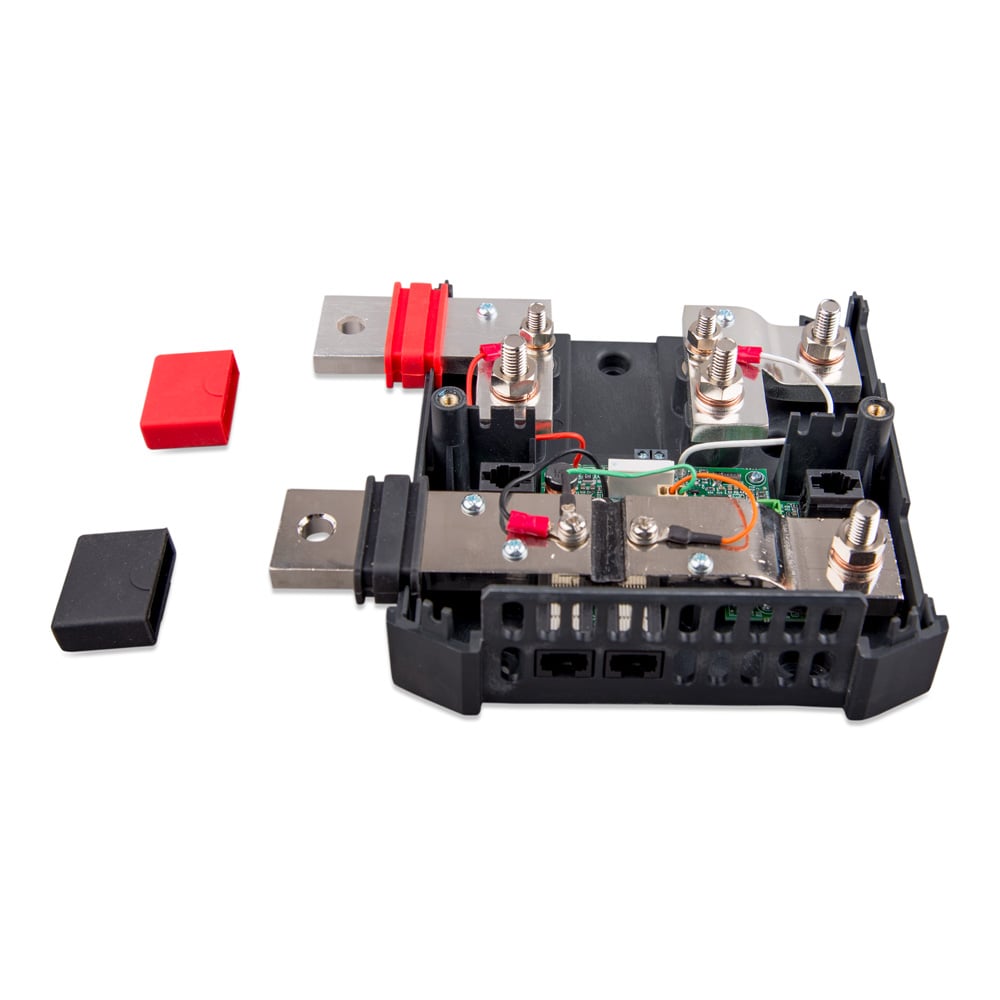

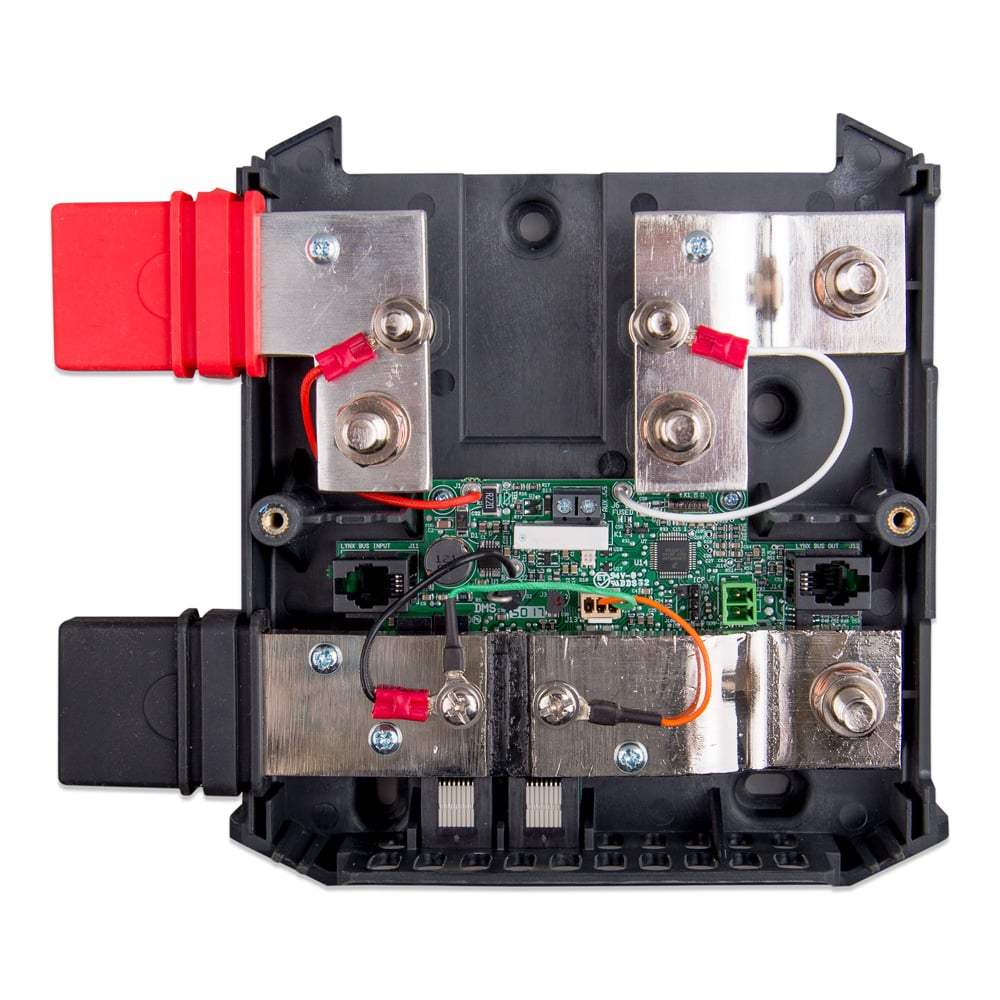

Victron Lynx Shunt VE.Can (M10)

Der Lynx Shunt VE.Can (M10) von Victron Energy ist ein zentraler Bestandteil des modularen Lynx-Verteilersystems. Er kombiniert eine positive und negative Sammelschiene, einen hochpräzisen Batteriemonitor sowie einen Sicherungshalter für die Hauptsicherung des Systems. Im Gegensatz zum M8-Modell können im M10-Modell CNN-, ANL- oder Mega-Sicherungen eingesetzt werden. Dank der VE.Can-Schnittstelle kann der Shunt nahtlos mit GX-Geräten (z. B. Cerbo GX) kommunizieren, um Echtzeitdaten über den Batteriezustand bereitzustellen. Zudem ist er mit einer Status-LED ausgestattet, die den aktuellen Betriebsstatus anzeigt.

Merkmale des Lynx Shunt VE.Can M10

• 1000A Batteriemonitor
• Integrierte Sammelschiene
• VE.Can-Kommunikation
• Flexible Sicherungsplatzierung
• Status-LED Anzeige
• Modulares Lynx-System
• Für 12V–48V Systeme

Besonderheit des M10-Modells

Das M10-Modell enthält eine zusätzliche Sammelschiene , die die Sicherung im Shunt ersetzen kann. Dadurch kann die Hauptsicherung flexibel an einem anderen Ort platziert werden, was besonders für größere Systeme mit höheren Absicherungen von Vorteil ist.

Lynx- Verteilersystem

Das Lynx-Verteilersystem ist ein modulares Sammelschienensystem, welches Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Lithium-Batteriemanagementfunktionen umfasst.

Technische Daten

• Spannungsbereich: 9–70 V DC
• Nennstrom: 1000 A
• Unterstützte Batteriesysteme: 12 V / 24 V / 48 V
• Stromverbrauch: 60 mA (bei 12 V) / 33 mA (bei 24 V) / 20 mA (bei 48 V)
• Potentialfreier Alarmkontakt: 3 A, 30 VDC / 250 VAC
• Anschlüsse: M10-Schraubanschlüsse
• Betriebstemperaturbereich: -40°C bis +60°C
• Abmessungen: 190 x 180 x 80 mm
• Feuchte: max 95% (nicht kondensierend)
• Gewicht: 1,4 kg
• Schutzklasse: IP22

Lieferumfang:

1xVictron Lynx Shunt VE.Can (M10)
2x VE.Can RJ45-Abschlusswiderstände
1x Temperatursensor (ASS000001000) mit Aderendhülsen und Anschlussklemme
1x Sicherungsdummy (Teil einer Sammelschiene)
