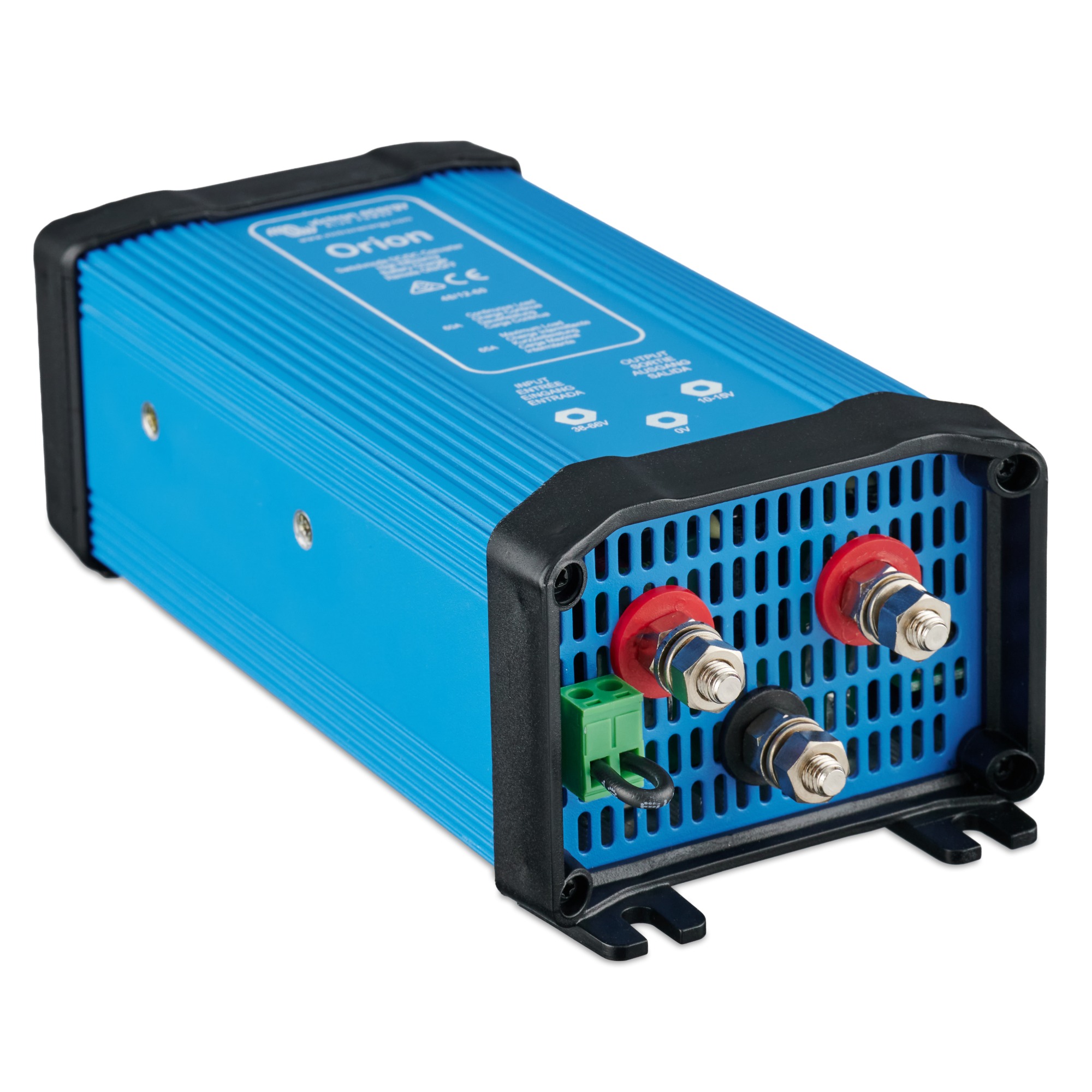

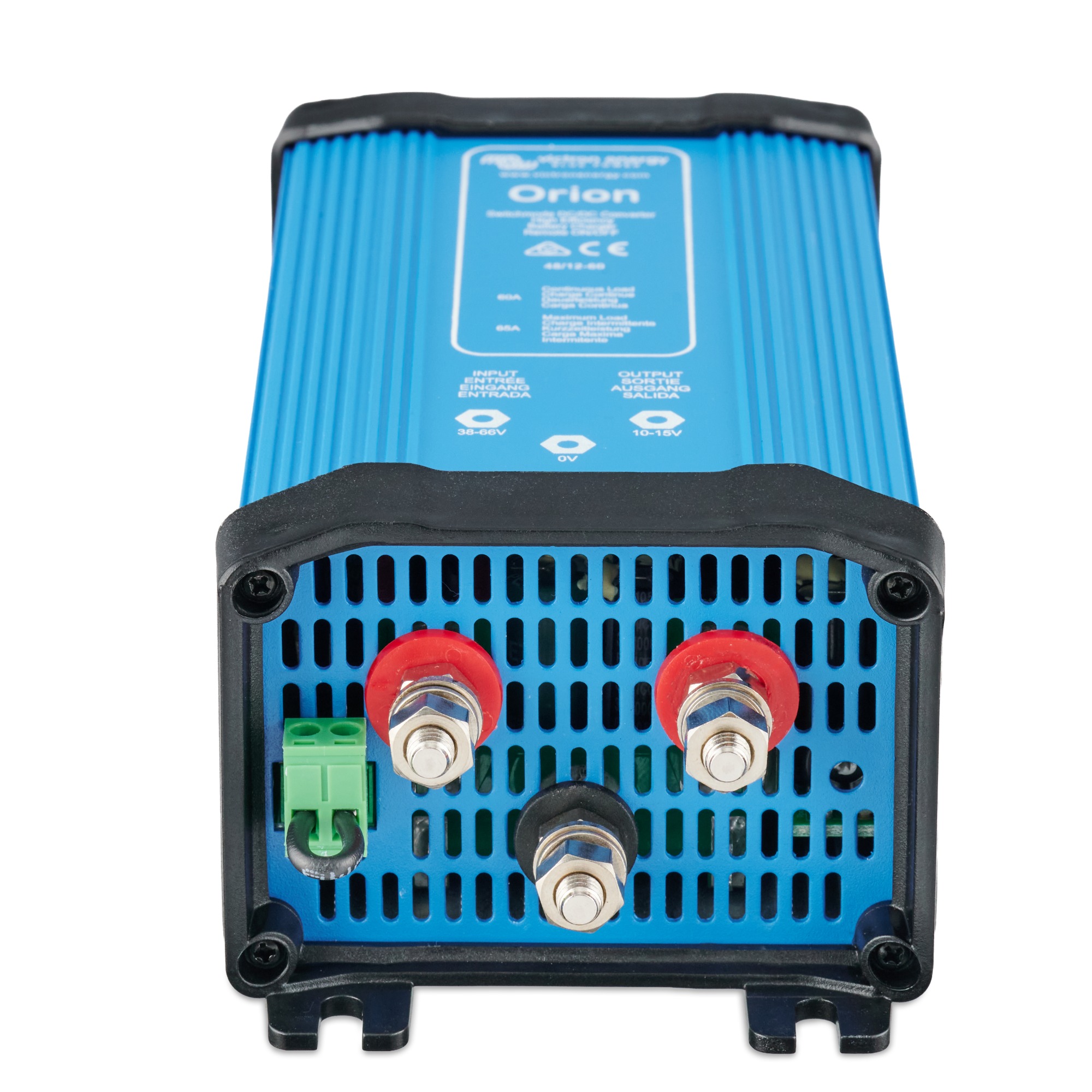

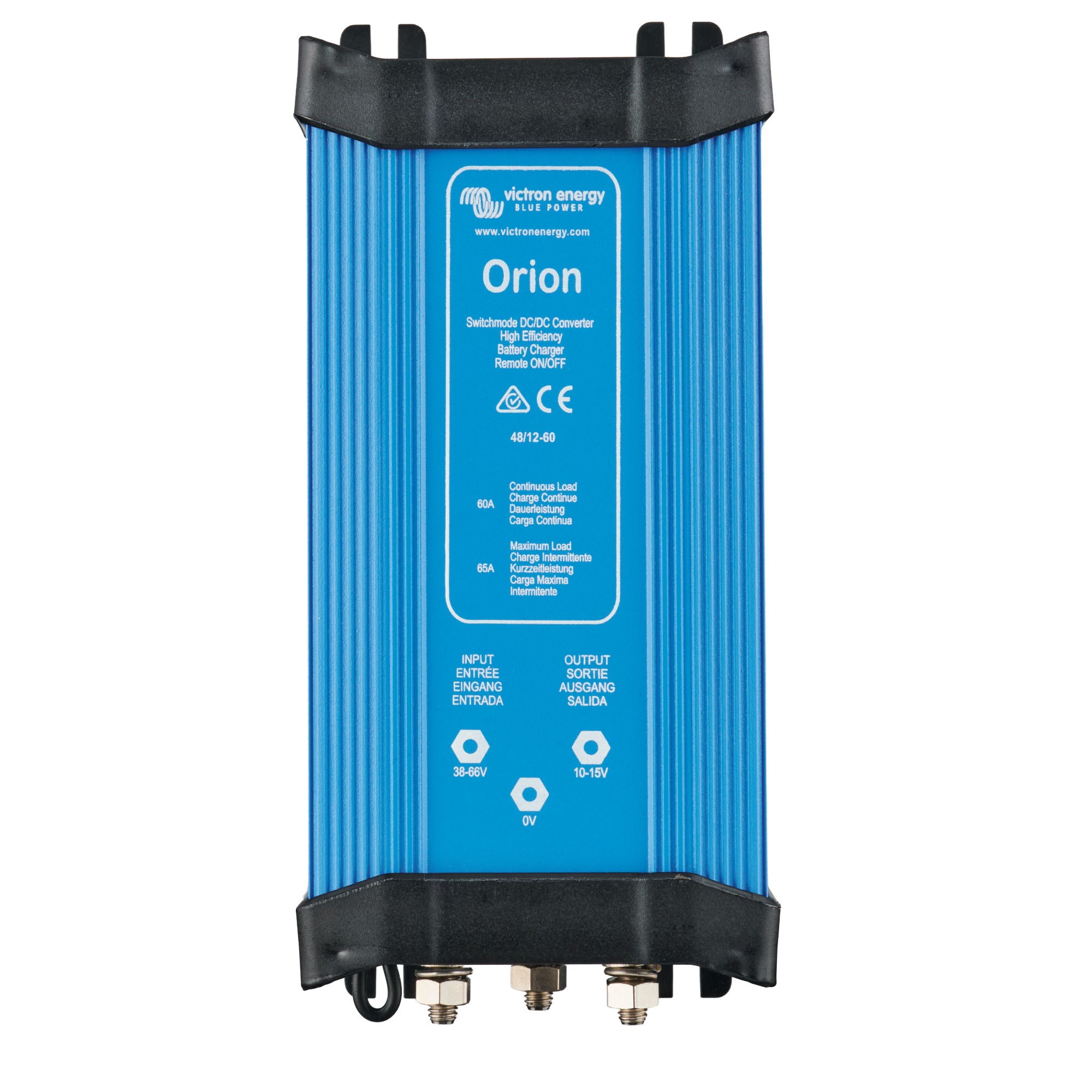

Victron Orion 48/12-60A DC-DC Wandler IP20 48V auf 12V 60A

Der Orion 48/12-60A DC-DC Converter IP20 von Victron (MPN: ORI481260020) ist ein leistungsstarker, nicht galvanisch isolierter Gleichspannungswandler zur Versorgung von 12 V-Verbrauchern aus einem 48 V-DC-System. Bei einem Eingangsspannungsbereich von 38 - 66 V stellt das Gerät einen regelbaren Ausgang von 10 - 15 V bereit und liefert dauerhaft bis zu 60 A. Die Ausgangsspannung ist werkseitig auf 13,2 V eingestellt und kann über ein Potentiometer an die jeweilige Anwendung angepasst werden.

Leistungsstarke 48 V auf 12 V-Wandlung mit regelbarem Ausgang

• Werkseitig auf 13,2 V Ausgangsspannung eingestellt
• Fernsteuerbarer Ein-/Aus-Anschluss für die externe Gerätesteuerung
• Bis zu fünf Geräte zur Erhöhung des verfügbaren Ausgangsstroms parallel schaltbar
• Für Pufferladung einer Batterie geeignet
• Temperaturgeregelte Gebläsekühlung
• M6-Bolzen für den Gleichstromanschluss

Stabile 12 V-Versorgung aus einem 48 V-System

Der Wandler ist dafür ausgelegt, innerhalb eines 48 V-DC-Systems eine leistungsfähige Versorgung auf niedrigerem Spannungsniveau bereitzustellen. Damit können 12 V-Verbraucher betrieben werden, ohne für diesen Stromkreis eine separate Hauptversorgung vorsehen zu müssen. Sein zulässiger Eingangsspannungsbereich beträgt 38 - 66 V. Bei Unterspannung schaltet das Gerät bei 38 V ab und nimmt den Betrieb nach einem Anstieg auf 40 V wieder auf. Mit 60 A Dauerausgangsstrom ist das Modell für Anwendungen mit entsprechend hohem Leistungsbedarf ausgelegt. Eine temperaturgeregelte Gebläsekühlung unterstützt dabei die Wärmeabfuhr während des Betriebs.

Ausgangsspannung zwischen 10 und 15 V einstellbar

Ein wichtiges Merkmal dieser Orion-Ausführung ist die regelbare Ausgangsspannung. Sie kann über das integrierte Potentiometer zwischen 10 und 15 V eingestellt werden. Der Standardwert beträgt 13,2 V. Schließe während der Einstellung stets eine kleine Last am Ausgang an. Ohne Last kann die gemessene Spannung höher ausfallen als der tatsächlich unter Belastung anliegende Wert. Durch den einstellbaren Ausgang lässt sich der Wandler flexibler an die Anforderungen des nachgeschalteten 12 V-Stromkreises anpassen. Ebenfalls können Modelle mit regelbarem Ausgang als Batterieladegerät beziehungsweise zur Pufferladung einer Batterie eingesetzt werden.

Remote On/Off für die externe Steuerung

Der Orion verfügt über einen Anschluss zur ferngesteuerten Ein-/Aus-Schaltung. Dadurch ist kein Hochstromschalter direkt in der Eingangsverkabelung erforderlich. Die Fernsteuerung kann beispielsweise über einen Schalter mit geringer Strombelastung erfolgen. Ebenfalls dient die Ansteuerung über den Run/Stop-Schalter eines Motors als mögliche Anwendung.

Parallelschaltung für höheren Ausgangsstrom

Falls eine einzelne Einheit für die benötigte Stromversorgung nicht ausreicht, können mehrere Orion-Wandler mit regelbarem Ausgang parallel betrieben werden. Victron gibt die Parallelschaltung von bis zu fünf Geräten an. Dadurch lässt sich der verfügbare Ausgangsstrom für entsprechend dimensionierte Anwendungen erhöhen. Bei der Planung müssen Verkabelung, Absicherung und angeschlossene Verbraucher entsprechend auf den jeweiligen Gesamtstrom ausgelegt werden.

Installation und Betriebsbedingungen

Die Installation sieht einen kühlen, trockenen und gut belüfteten Ort vor. Beim Anschluss ist zunächst die Minusleitung mit dem Minusanschluss des Orion zu verbinden, bevor die übrige Verkabelung angeschlossen wird. Eine fehlerhafte Verbindung des Minusanschlusses kann sonst zu einer Überspannung am Ausgang führen. Der zulässige Betriebstemperaturbereich reicht von -20 bis +55 °C. Oberhalb von 40 °C reduziert sich die Ausgangsleistung um 3 % je °C. Die Gleichstromverbindungen erfolgen bei dieser Ausführung über M6-Bolzen. Wichtig für die Systemplanung ist außerdem, dass es sich um einen nicht galvanisch isolierten DC-DC-Wandler handelt. Ein- und Ausgang besitzen somit keine galvanische Trennung voneinander. Wer für seine Anwendung eine elektrische Trennung zwischen den beiden Stromkreisen benötigt, muss eine entsprechend isolierte Wandlerausführung wählen.

Technische Daten

• Ausführung: nicht galvanisch isoliert
• Eingangssystem: 48 V DC
• Eingangsspannungsbereich: 38–66 V
• Abschaltung bei Unterspannung: 38 V
• Neustart nach Unterspannung: 40 V
• Ausgangsspannung: regelbar
• Regelbereich Ausgangsspannung: 10–15 V
• Werkseinstellung Ausgangsspannung: 13,2 V
• Wirkungsgrad: 92 %
• Für Pufferladung einer Batterie geeignet: Ja
• Parallelschaltung: Ja, bis zu 5 Geräte
• Dauerausgangsstrom: 60 A
• Maximaler Ausgangsstrom: 65 A
• Kühlung: temperaturgeregeltes Gebläse
• Galvanische Trennung: Nein
• Stromaufnahme ohne Last: < 20 mA
• Betriebstemperatur: -20 bis +55 °C
• Leistungsreduzierung: 3 % je °C über 40 °C
• Gleichstromanschluss: M6-Bolzen
• Schutzart: IP20
• Gewicht: 0,9 kg
• Abmessungen (H × B × T): 65 × 88 × 195 mm
• Normen: EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2

Lieferumfang

Victron Orion 48/12-60A DC-DC Converter IP20
