Victron Phoenix Inverter 24/800 230V VE.Direct IEC Wechselrichter 800VA

Der Victron Energy Phoenix Inverter 24/800 230V VE.Direct IEC (MPN: PIN241801100) ist ein Wechselrichter für 24-V-Batteriesysteme zur Versorgung von 230-V-Verbrauchern. Das Gerät stellt 800 VA kontinuierliche Ausgangsleistung beziehungsweise 650 W Dauerleistung bei 25 °C bereit und erreicht kurzzeitig bis zu 1.500 W Spitzenleistung. Über die VE.Direct-Schnittstelle lassen sich wichtige Betriebsparameter konfigurieren und überwachen. Ein ECO-Modus reduziert zusätzlich den Eigenverbrauch bei geringer Last.

800-VA-Wechselrichter für 24-V-Batteriesysteme

• 800 VA kontinuierliche Ausgangsleistung bei 25 °C
• 650 W Dauerleistung bei 25 °C
• 560 W Dauerleistung bei 40 °C
• Bis zu 1.500 W Spitzenleistung
• Für 24-V-Batteriesysteme
• Eingangsspannungsbereich von 18,4 bis 34,0 V DC
• 230 V AC Ausgangsspannung

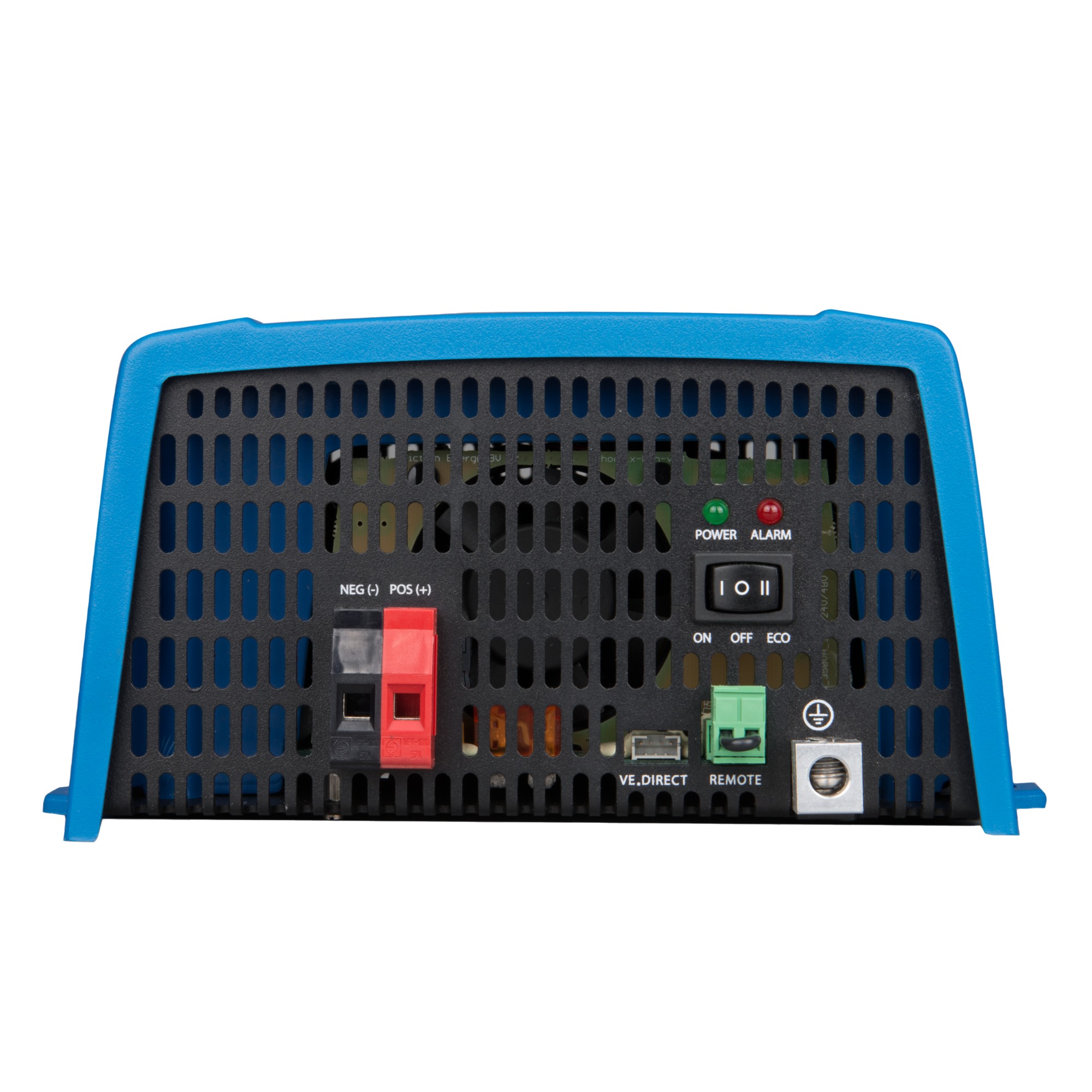

• VE.Direct-Schnittstelle für Konfiguration und Überwachung
• ECO-Modus zur Reduzierung des Eigenverbrauchs
• Maximaler Wirkungsgrad von 90 %
• Fern-Ein-/Aus-Schaltung möglich
• IEC-320-Ausgang
• Schutzklasse IP21

230-V-Versorgung aus einem 24-V-Batteriesystem

Der Phoenix Inverter wandelt die Gleichspannung eines 24-V-Batteriesystems in 230 V Wechselspannung um. Bei 25 °C stellt das Modell kontinuierlich 800 VA beziehungsweise 650 W bereit. Bei 40 °C beträgt die angegebene Dauerleistung 560 W. Kurzzeitig können bis zu 1.500 W zur Verfügung gestellt werden.

Die erhöhte Spitzenleistung ist insbesondere für Verbraucher mit erhöhtem Einschaltbedarf relevant. Dadurch eignet sich der Wechselrichter beispielsweise für mobile und stationäre Anwendungen, in denen übliche 230-V-Verbraucher aus einer Batterie versorgt werden sollen.

VE.Direct für Konfiguration und Überwachung

Über die integrierte VE.Direct-Schnittstelle lässt sich der Phoenix Inverter konfigurieren und in die Victron-Kommunikationsumgebung einbinden. Darüber können unter anderem Ausgangsspannung und Frequenz sowie verschiedene Schwellwerte für Alarm, Abschaltung und Neustart bei niedriger Batteriespannung angepasst werden.

Zusätzlich lassen sich Betriebswerte wie Ein- und Ausgangsspannung, Last und Alarmmeldungen überwachen. Für die Verbindung mit weiteren Geräten kann entsprechendes VE.Direct-Zubehör verwendet werden.

ECO-Modus für einen geringeren Eigenverbrauch

Im ECO-Modus wechselt der Wechselrichter bei geringer angeschlossener Last in einen energiesparenden Standby-Betrieb. In regelmäßigen Abständen prüft das Gerät, ob wieder eine ausreichend hohe Last vorhanden ist und schaltet sich anschließend automatisch ein.

Beim Phoenix Inverter 24/800 beträgt die Leistungsaufnahme ohne Last 7 W. Im ECO-Modus reduziert sich dieser Wert auf 1,5 W. Damit eignet sich die Funktion besonders für batteriebasierte Systeme, in denen nicht dauerhaft ein 230-V-Verbraucher aktiv ist.

Integrierte Schutzfunktionen

Der Phoenix Inverter verfügt über mehrere Schutzmechanismen für einen zuverlässigen Betrieb. Dazu gehören Schutz vor Ausgangskurzschluss und Überlast sowie Schutz bei zu hoher oder zu niedriger Batteriespannung. Zusätzlich überwacht das Gerät die Temperatur und eine zu hohe DC-Brummspannung.

Der zulässige Betriebstemperaturbereich reicht von -40 bis +65 °C. Oberhalb von 25 °C reduziert sich die verfügbare Ausgangsleistung entsprechend. Die Wärmeabfuhr erfolgt über eine Gebläselüftung.

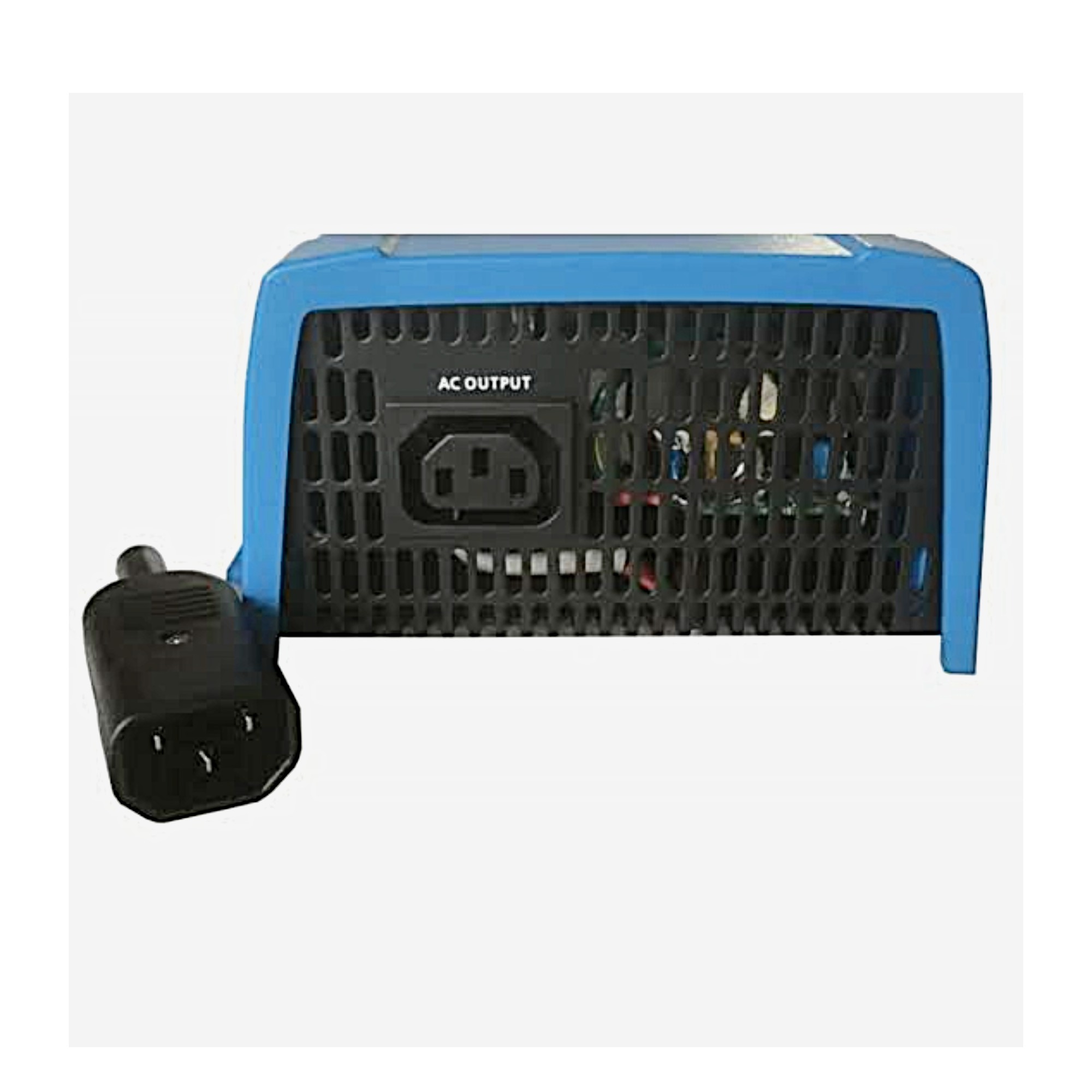

IEC-320-Ausgang und Fernschaltung

Die hier beschriebene Ausführung besitzt einen IEC-320-Ausgang für den Anschluss von 230-V-Verbrauchern. Zusätzlich unterstützt der Wechselrichter eine ferngesteuerte Ein- und Ausschaltung über den vorgesehenen Anschluss.

Technische Daten

• Batteriesystem: 24 V DC
• Eingangsspannungsbereich: 18,4–34,0 V DC
• Batterieanschluss: Schraubenklemmen
• Max. Kabelquerschnitt: 10 mm² / AWG8

• Kontinuierliche Ausgangsleistung bei 25 °C: 800 VA
• Dauerleistung bei 25 °C: 650 W
• Dauerleistung bei 40 °C: 560 W
• Spitzenleistung: 1.500 W
• Ausgangsspannung: 230 V AC
• Einstellbereich Ausgangsspannung: 210–245 V
• Ausgangsfrequenz: 50 / 60 Hz
• Frequenzgenauigkeit: ±0,1 %
• AC-Ausgang: IEC-320

• Maximaler Wirkungsgrad: 90 %
• Null-Last-Leistung: 7 W
• Null-Last-Leistung im ECO-Modus: 1,5 W
• Standardmäßiges ECO-Neuversuchsintervall: 2,5 s

• Kommunikation: VE.Direct
• ECO-Modus: Ja
• Dynamische lastabhängige Abschaltung: Konfigurierbar
• Fern-Ein-/Aus-Schaltung: Ja
• Abschaltung bei niedriger DC-Spannung: Konfigurierbar
• Neustart und Alarm bei niedriger DC-Spannung: Konfigurierbar

• Schutzfunktionen: Ausgangskurzschluss, Überlast, zu hohe Batteriespannung, zu niedrige Batteriespannung, Übertemperatur, zu hohe DC-Brummspannung
• Schutzklasse: IP21
• Betriebstemperatur: -40 bis +65 °C
• Leistungsreduzierung: 1,25 % pro °C über 25 °C
• Relative Luftfeuchtigkeit: max. 95 %, nicht kondensierend
• Kühlung: Gebläselüftung

• Gehäuse: Stahlgehäuse mit Kunststoffabdeckung
• Farbe: Blau, RAL 5012
• Abmessungen (H × B × T): 105 × 216 × 305 mm
• Gewicht: 5,5 kg

Lieferumfang

1 × Victron Energy Phoenix Inverter 24/800 230V VE.Direct IEC
1 × Stecker für den IEC-320-Ausgang
