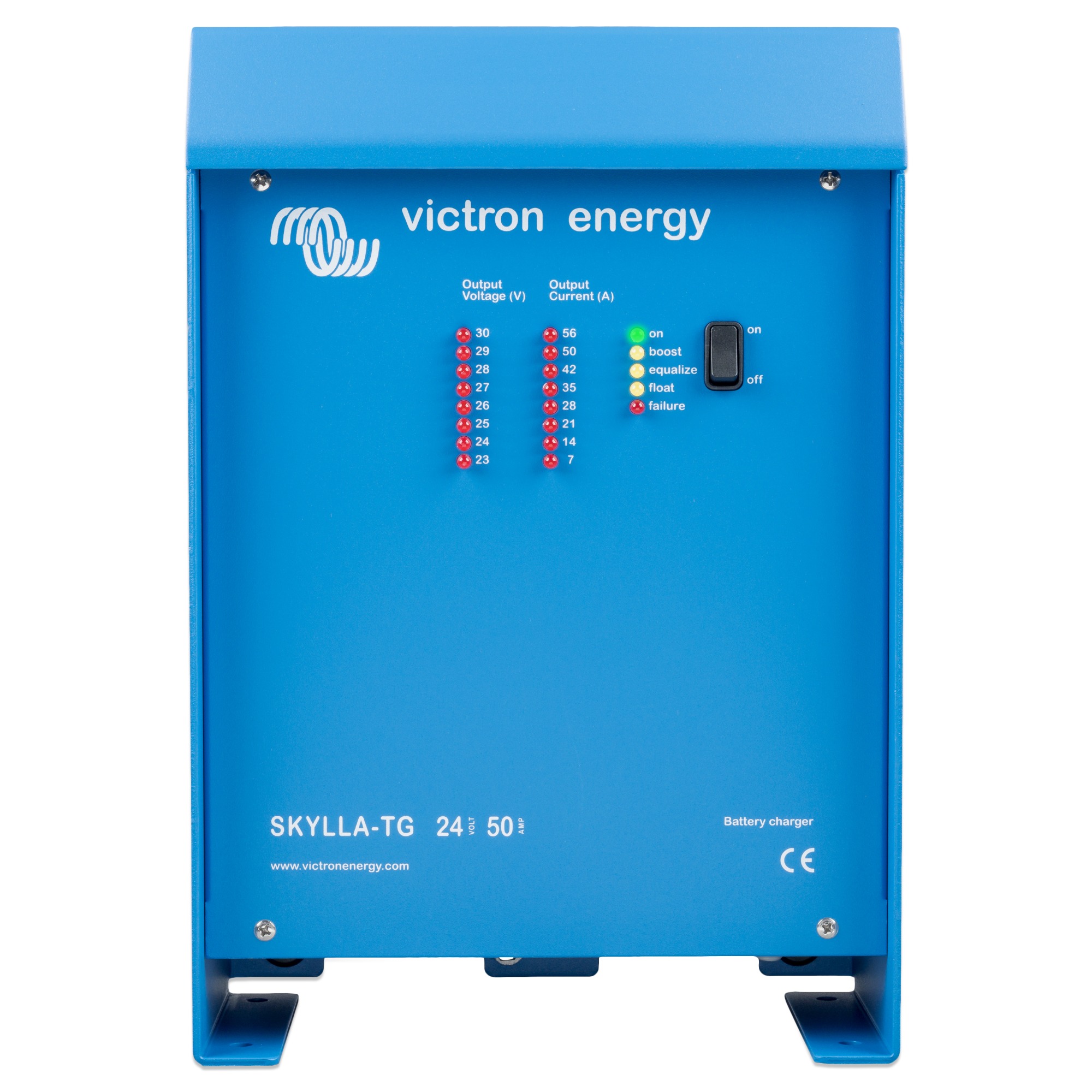

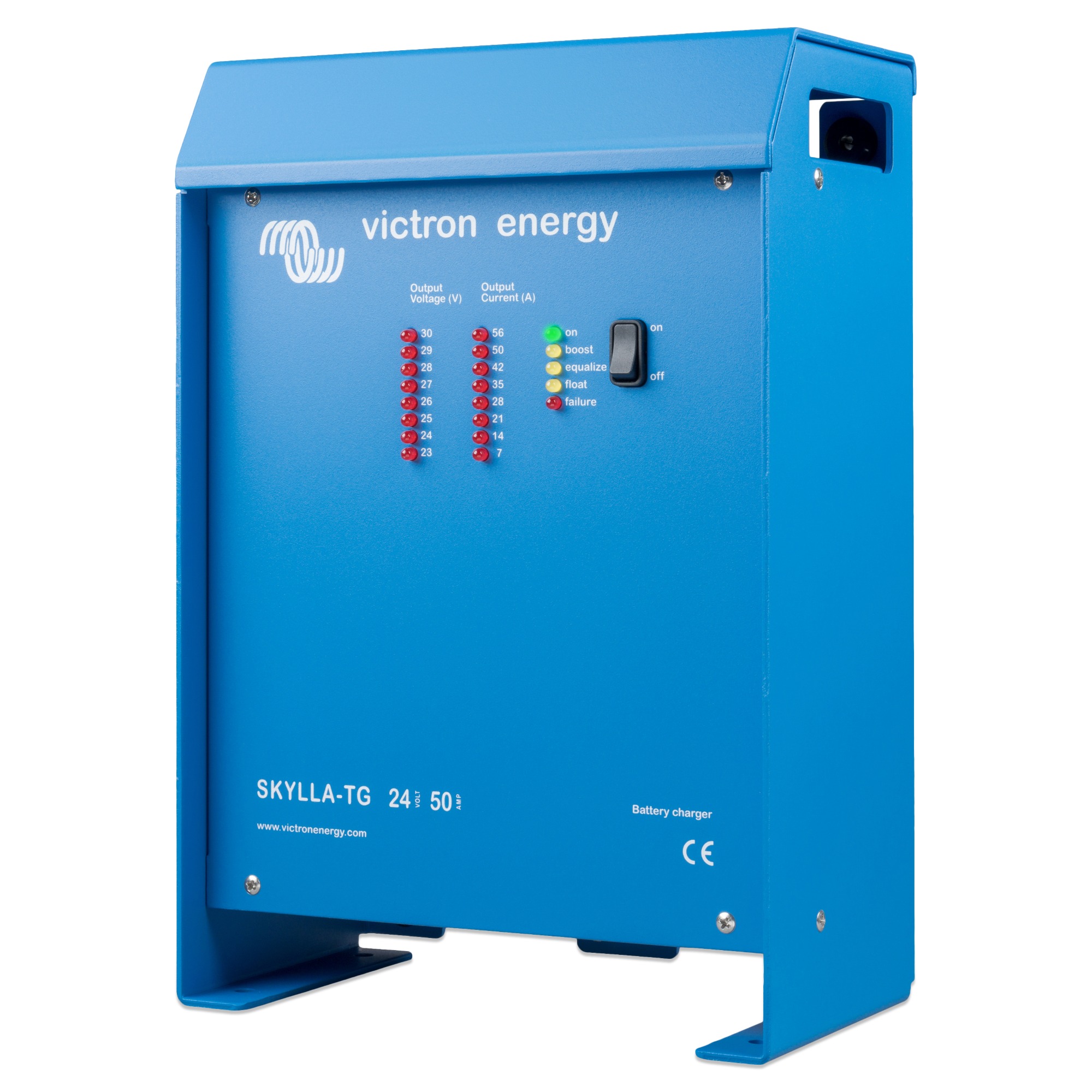

Victron Skylla-TG 24/50 (1+1) GL 120-240V 50A Batterieladegerät

Das Skylla-TG 24/50(1+1) GL 120-240V von Victron (MPN: SDTG2400503) ist ein leistungsstarkes 24V-Batterieladegerät mit 50 A Ladestrom, universellem AC-Eingang und einem zusätzlichen 4 A-Ausgang zum Laden einer Starterbatterie. Die mikroprozessorgesteuerte Ladung arbeitet mit einer IUoUo-Ladekennlinie und berücksichtigt sowohl die Batterietemperatur als auch mögliche Spannungsverluste in der Verkabelung. Dadurch lässt sich die Ladespannung präzise auf die angeschlossene Batterie abstimmen. Das Gerät ist als GL-Ausführung für entsprechende maritime und professionelle Anwendungen vorgesehen.

Präzise 24 V-Batterieladung mit 50 A und separatem Starterbatterie-Ausgang

• 50 A Ladestrom für die Hauptbatterie
• Zusätzlicher, galvanisch getrennter 4 A-Ausgang für eine Starterbatterie
• Weiter Eingangsspannungsbereich von 90–265 V AC
• Einstellbare Ladespannungen zur Anpassung an unterschiedliche Batterietypen
• Temperaturkompensation über mitgelieferten Temperatursensor
• Voltage-Sense-Anschluss zur Kompensation von Spannungsverlusten in der Verkabelung
• Als stabilisierte Stromquelle beziehungsweise Netzteil verwendbar
• Potentialfreier Alarmkontakt für die externe Signalisierung

Dreistufige, mikroprozessorgesteuerte Batterieladung

Das Ladegerät steuert den Ladevorgang über eine IUoUo-Ladecharakteristik. Nach dem Einschalten beginnt es im Boost-Modus und stellt der Batterie den erforderlichen Ladestrom zur Verfügung. Sobald die eingestellte Boost-Spannung erreicht wird, hält das Gerät diese Spannung zunächst konstant. Anschließend wechselt es in den Float-Modus und reduziert die Spannung auf das für die Erhaltungsladung vorgesehene Niveau. Für das Skylla-TG 24/50 sind standardmäßig 28,5 V Boost-Spannung und 26,5 V Float-Spannung vorgesehen. Beide Werte lassen sich innerhalb der angegebenen Einstellbereiche an die Anforderungen der eingesetzten Batterie anpassen. Dadurch eignet sich das Ladegerät für unterschiedliche Batterieanwendungen, sofern die jeweils erforderlichen Ladeparameter entsprechend eingestellt werden.

Zwei Ausgänge für Haupt- und Starterbatterie

Neben dem Hauptausgang mit 50 A verfügt die 24V-Ausführung über einen zweiten Ausgang mit maximal 4 A. Dieser ist zum Laden beziehungsweise Erhaltungsladen einer Starterbatterie vorgesehen und arbeitet mit einer etwas niedrigeren Ausgangsspannung als der Hauptausgang. Damit können beispielsweise in Anlagen mit einer großen Verbraucherbatterie und einer separaten Starterbatterie beide Batteriesysteme über dasselbe Ladegerät versorgt werden. Der zweite Ausgang ist vom Hauptausgang galvanisch getrennt.

Temperaturkompensation für angepasste Ladespannung

Die erforderliche Ladespannung eines Akkus verändert sich mit ihrer Temperatur. Es kann deshalb einen Temperatursensor verwenden, der direkt an der Batterie angebracht wird. Das Ladegerät berücksichtigt die gemessene Temperatur automatisch bei der Regelung der Ausgangsspannung. Bei steigender Batterietemperatur wird die Ladespannung reduziert, bei sinkender Temperatur entsprechend angehoben. Dies ist insbesondere bei geschlossenen, wartungsfreien Batterien relevant, bei denen eine dauerhaft zu hohe Ladespannung zu Überladung und Austrocknung beitragen kann. Der Temperatursensor ist laut Datenblatt Bestandteil des Geräts.

Voltage Sense gleicht Leitungsverluste aus

Bei hohen Ladeströmen können selbst geringe Kabelwiderstände einen messbaren Spannungsabfall zwischen Ladegerät und Batterie verursachen. Über den Voltage-Sense-Anschluss misst das Gerät deshalb die Spannung direkt an den Batteriepolen. Die Ausgangsspannung wird entsprechend nachgeregelt, um den Spannungsverlust in den Anschlussleitungen auszugleichen. Die Kompensation kann bis zu 2 V betragen. Diese Funktion unterstützt eine präzisere Laderegelung insbesondere bei größeren Leitungslängen oder hohen Strömen.

Anpassbare Ladeparameter und zusätzliche Betriebsarten

Für unterschiedliche Einsatzbedingungen bietet es mehrere Konfigurationsmöglichkeiten. Über interne DIP-Schalter und Potentiometer können unter anderem Boost- und Float-Spannung sowie die Dauer des Ausgleichslademodus angepasst werden. Darüber hinaus beschreibt gibt es einen permanenten Boost-Lademodus sowie einen Traktionsmodus für entsprechende Batterieanwendungen. Außerdem kann es ohne angeschlossene Batterie als stabilisierte Stromquelle eingesetzt werden.

Schutz- und Überwachungsfunktionen

Zu den integrierten Schutzmechanismen gehören Kurzschlussschutz sowie Schutzmaßnahmen bei zu hoher Eingangsspannung, zu hoher Batteriespannung und erhöhter Gerätetemperatur. Bei steigender Innentemperatur reduziert das Gerät zunächst den Ausgangsstrom, unter extremen Bedingungen kann es sich abschalten und nach ausreichender Abkühlung den Betrieb wieder aufnehmen. Ein potentialfreier Alarmkontakt ermöglicht außerdem die externe Signalisierung eines Batteriezustands außerhalb des vorgesehenen Spannungsbereichs.

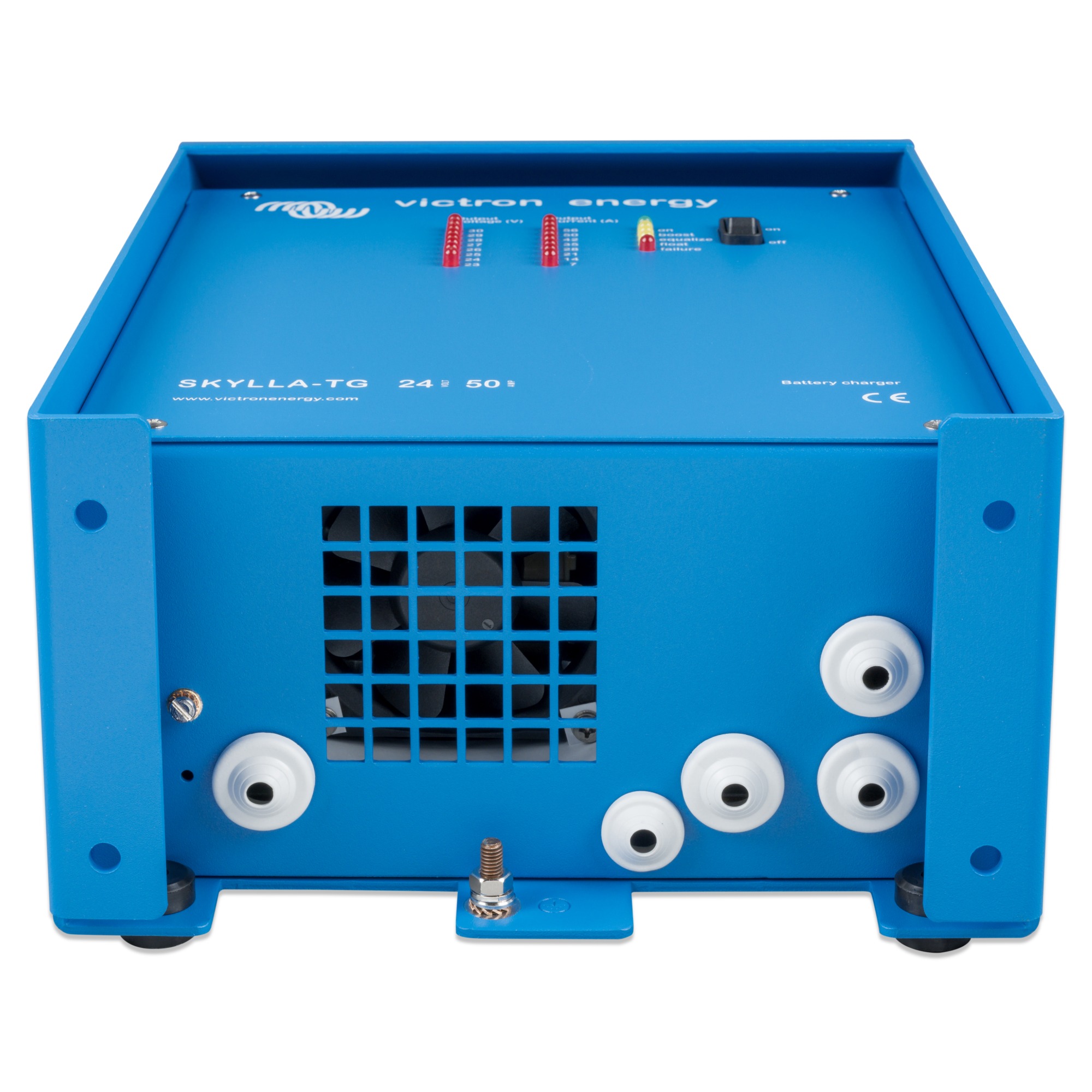

Installation und Anschluss

Vorgesehen ist eine stationäre Montage an einem trockenen, gut belüfteten Ort. Zwischen Gerät und Batterie sollte der Leitungsweg möglichst kurz gehalten werden, um Kabelverluste zu reduzieren. Ideal wäre ein Kabelabstand unter 1,5 m bei einem empfohlenen Leiterquerschnitt von 10 mm² und bei einem Abstand über 1,5 m einen Querschnitt von 16 mm². Der Netzanschluss sowie Batterie- und weitere elektrische Anschlüsse sind entsprechend den Vorgaben der Installations- und Bedienungsanleitung auszuführen.

Technische Daten

• Batteriesystem: 24 V
• AC-Eingangsspannungsbereich: 90–265 V AC
• Nennversorgung: 120–240 V AC
• Frequenz: 45–65 Hz
• Leistungsfaktor: 1
• Ladestrom Hauptbatterie: 50 A
• Ladestrom bei 110 V AC: 30 A
• Ladestrom Starterbatterie: 4 A
• Empfohlene Batteriekapazität: 250–500 Ah
• Remote Alarm: potentialfreier Wechselkontakt, 60 V / 1 A
• Kühlung: forcierte Kühlung
• Schutzart: IP21
• Umgebungstemperatur: -40 bis +50 °C
• Relative Luftfeuchtigkeit: max. 95 %
• AC-Anschluss: Schraubklemme 2,5 mm² / AWG 6
• Abmessungen: 365 × 250 × 147 mm
• Gewicht: 5,5 kg

Lieferumfang

1x Victron Energy Skylla-TG 24/50(1+1) GL 120-240V Batterieladegerät
1x Temperatursensor
