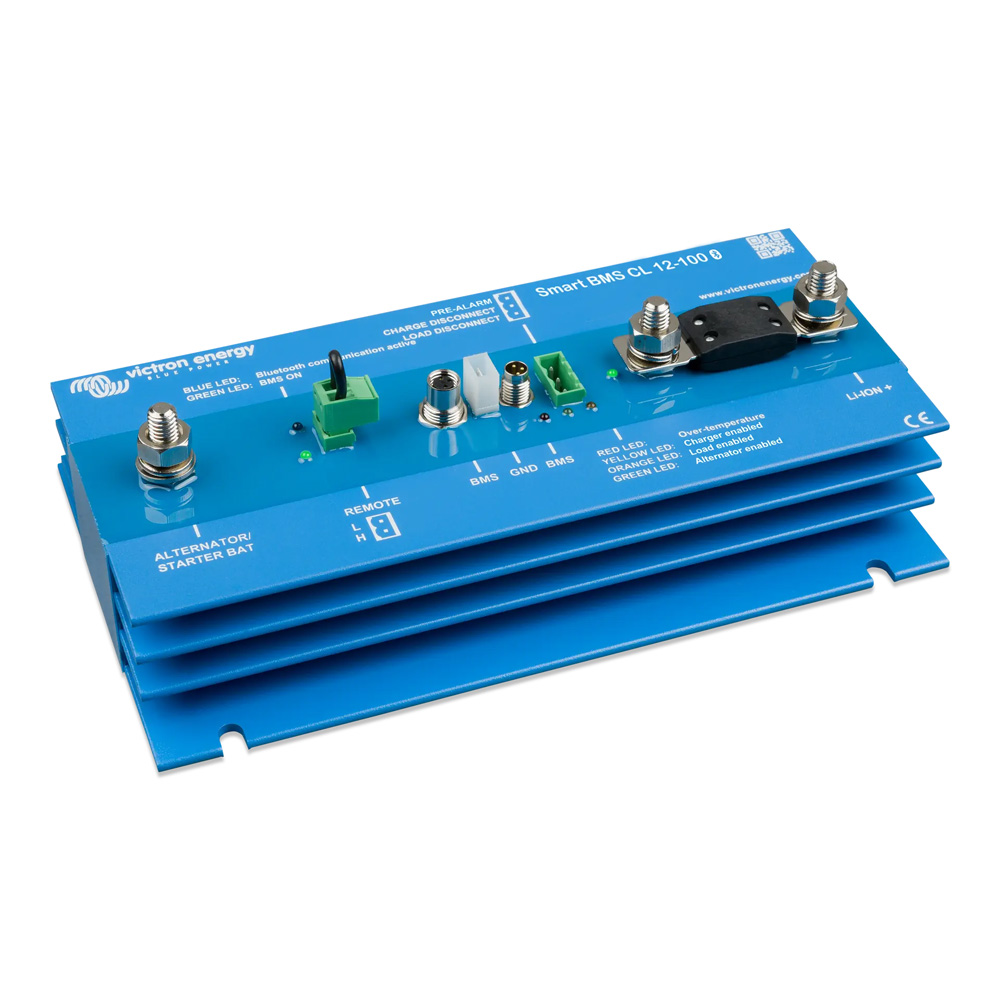

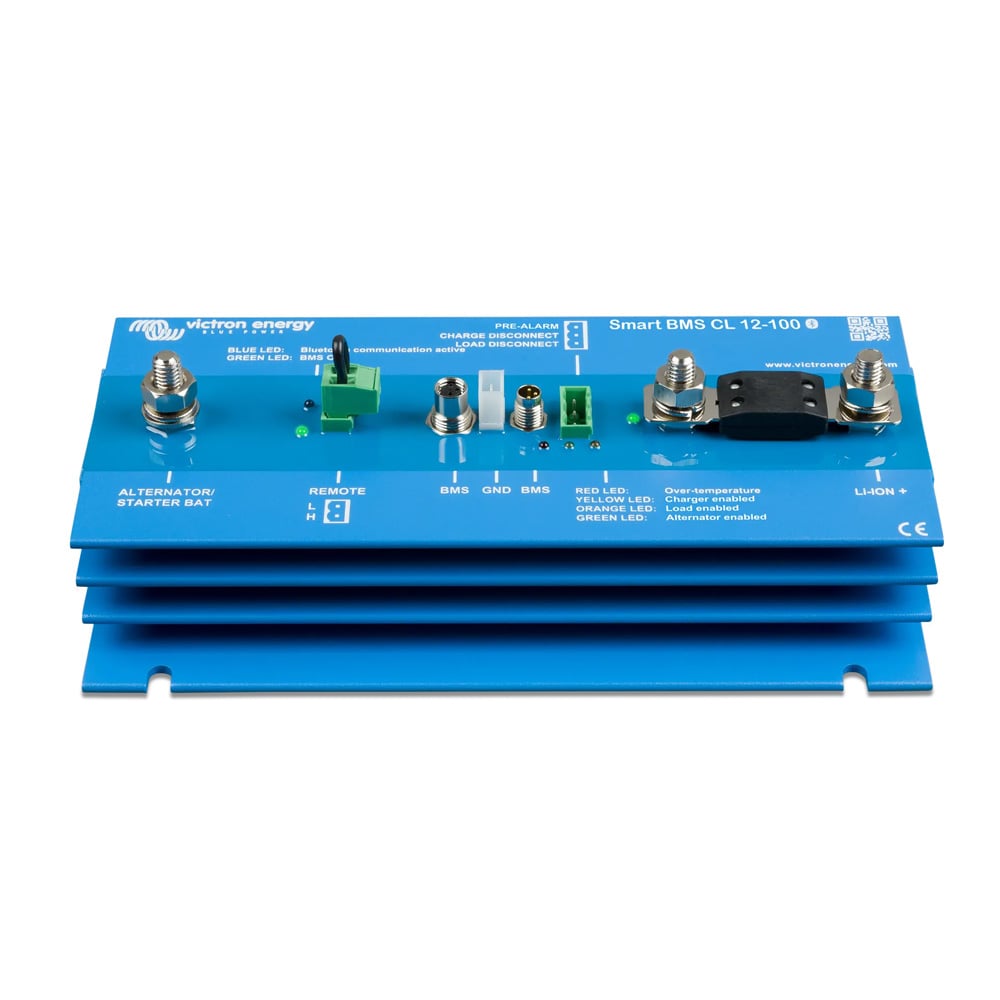

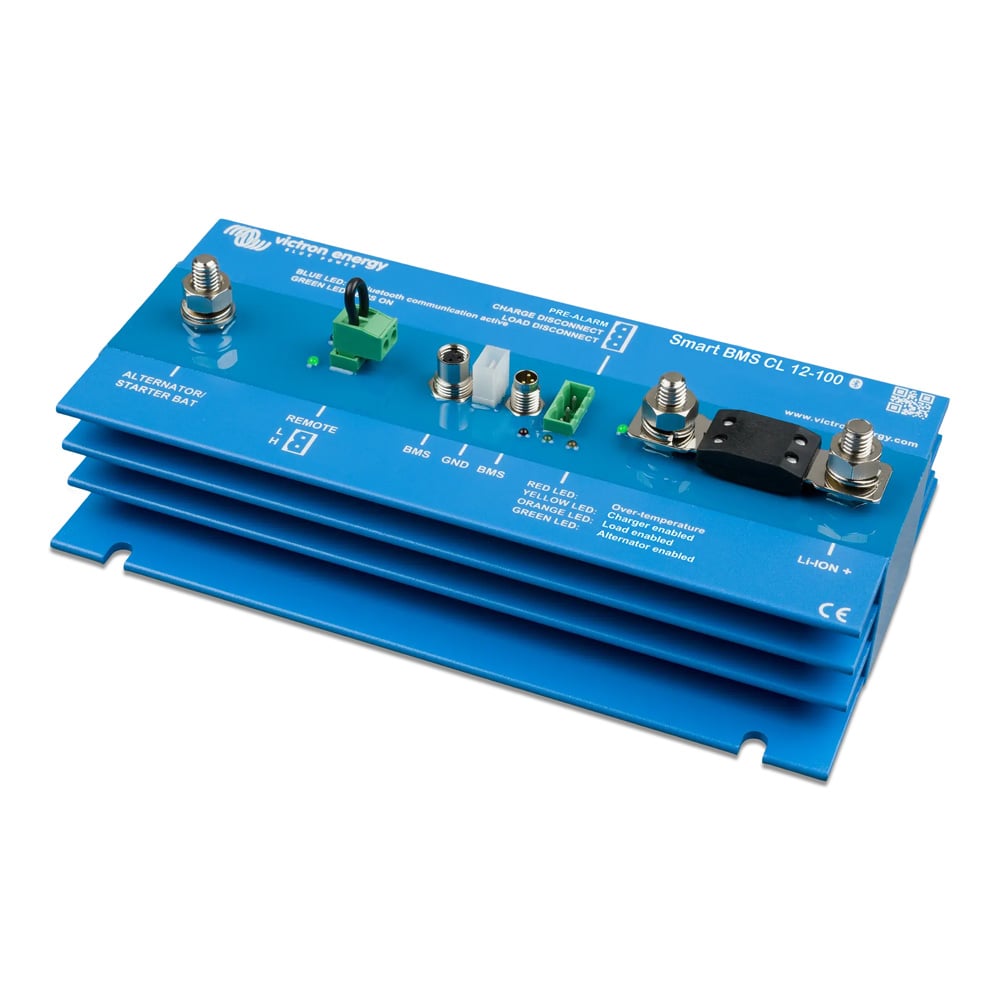

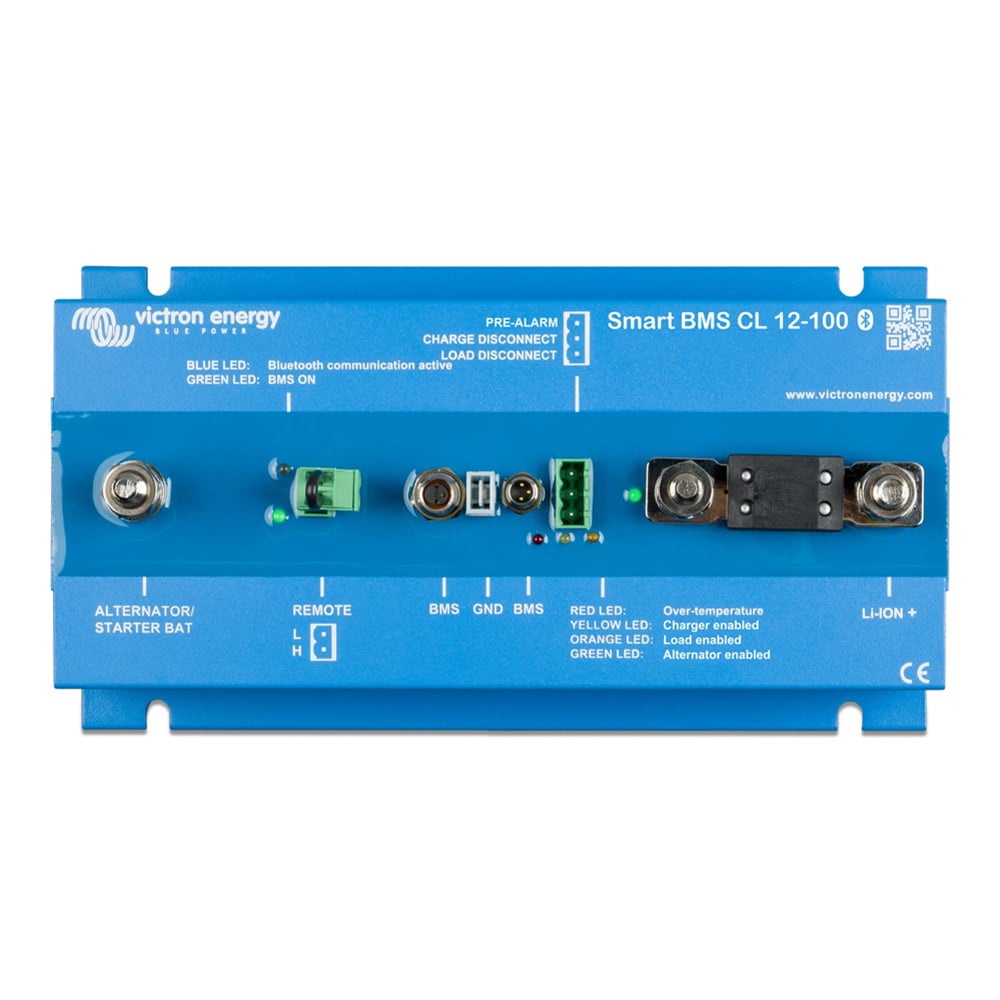

Victron Smart BMS CL 12/100 Batteriemanagementsystem

Das Smart BMS CL 12-100 von Victron Energy (MPN: BMS110022000) macht es dir leicht, deine Batterien optimal zu steuern und zu schützen. Das herausragende Batteriemanagementsystem ist speziell für die zuverlässigen 12,8V Lithium-Batterien der Victron-Smart-Serie ausgelegt. Diese Akkus bieten nicht nur eine sichere und zuverlässige Nennspannung von 12,8 V, sondern sind auch in verschiedenen Kapazitäten erhältlich, sodass du stets die ideale Lösung für deine Bedürfnisse findest. Das Smart BMS CL ermöglicht dir die Verbindung von bis zu 20 Batterien, sodass du eine Speicherkapazität von bis zu 84kWh in deinem System erreichen kannst. Das System ist perfekt für Fahrzeuge und Boote, die eine 12 V-Lichtmaschine nutzen, und bietet dir maximale Sicherheit und Leistung.

Deine Vorteile mit dem BMS CL

• Smartes Batterie-Managementsystem
• Freie Erweiterung deiner Kapazität bis zu 84 kWh
• Voralarmausgang/Warnsignalisierung
• Eigener Eingang für Lichtmaschine
• Ferngesteuertes Ein- und Ausschalten
• App-Überwachung und Konfiguration
• Echtzeitdiagnosen abrufbar
• Überlastungsschutz und Sicherheit

Systemschutz als oberste Priorität

Das System hat einen speziellen Anschluss für deine Lichtmaschine. Dadurch fließt der Strom sicher von ihr zur Batterie, egal wie groß diese sind. Der Strombegrenzer sorgt dafür, dass deine Lichtmaschine nicht überlastet wird. Außerdem überwacht das System jede Batteriezelle. Wenn die Spannung zu niedrig bzw. zu hoch ist oder die Temperatur zu hoch wird, schaltet es automatisch sämtliche Stromquellen ab. So wird höchste Sicherheit und Zuverlässigkeit gewährleistet.

Wichtige Funktionen

Lichtmaschine- und Batterieschutz: Der Anschluss Alternator/Starter Batt+ reguliert den Eingangsstrom elektronisch, sodass er bei etwa 90 % des Sicherungswertes bleibt. Bei Verwendung einer 100 A-Sicherung wird der Strom entsprechend auf etwa 90 A begrenzt, um die Lithium-Batterie vor übermäßigem Ladestrom und die Lichtmaschine vor Überlastung zu schützen. Diese Schutzmaßnahme ist besonders wertvoll, da viele 12-V-Lichtmaschinen bei kontinuierlichem Betrieb mit höchster Leistung innerhalb von 5 Minuten überhitzen können. So wird ein sicherer und effizienter Betrieb deiner Systeme sichergestellt.
Anschluss zum ferngesteuerten Ein-/Ausschalten: Nutze diesen Anschluss, um das Laden über die Lichtmaschine bei Bedarf zu pausieren, während die BMS-Funktionen weiterhin aktiv bleiben. Zudem kann er als Ein-/Ausschalter eingesetzt werden, um das gesamte System unkompliziert und vollständig abzuschalten.
Last- und Ladetrennausgang: Das Smart BMS CL 12-100 bietet eine präzise Überwachung und einen verlässlichen Schutz für jede Batteriezelle. Sollten die Batteriespannungen nicht im optimalen Bereich liegen oder die Temperatur zu hoch werden, schaltet es automatisch die Lichtmaschine, die Ladequellen oder die Gleichstromlasten ab. Dies sorgt für maximales Sicherheitsniveau und optimale Leistungsfähigkeit deiner Batterie.
Voralarmausgang: Er kann verwendet werden, um ein Relais, eine LED oder einen Summer zu aktivieren und ein Warnsignal auszugeben, bevor das BMS die Batterien vom System trennt. Diese Funktion stellt sicher, dass du frühzeitig benachrichtigt wirst und rechtzeitig reagieren kannst.

Alles auf einen Blick

Bluetooth eröffnet dir eine unkomplizierte Möglichkeit zur Überwachung und Konfiguration über die VictronConnect App. Mit der "Instant Readout"-Funktion kannst du wichtige Werte mühelos und in Echtzeit ablesen. Dieses nützliche Feature ermöglicht dir eine schnelle Diagnose ohne direkte Verbindung zum BMS, sodass du jederzeit den Überblick behältst und das Nutzungserlebnis deiner Systeme optimierst.

Technische Daten

• Anschluss Lichtmaschine - max. Ladestrom: 100 A (mit einer 125 A-Sicherung)
• Eingangsspannung zum Starten des Ladens: >13 V
• Stromaufnahme, Fern-Ein: 16 mA (ohne Lastausgang und Ladeausgangsstrom)
• Stromaufnahme, Fern-Aus: 5 mA (BMS-Funktionalität noch aktiv)
• Gleichstromanschluss: M8 (Anzugsmoment 10 Nm)
• Gleichstromanschluss Batterie minus: Faston-Buchse, 6,3 mm
• Betriebstemperaturbereich: -40°C - +60°C
• Luftfeuchtigkeit, maximal/durchschnitt: 100% / 95%
• Schutzart: IP65
• Gewicht: 1,6 kg
• Abmessungen: 65 x 120 x 224 mm

Lieferumgang

Victron Smart BMS CL 12/100
Erdungskabel mit 10 mm Ösenklemme
2-poliger Stecker mit vorinstallierter Drahtschleife
3-poliger Stecker für Last-/Ladungstrennung und Voralarm
Vorinstallierte Megafuse 100 A
ATO-Sicherungshalter mit 2 x 7,5 A Sicherung
