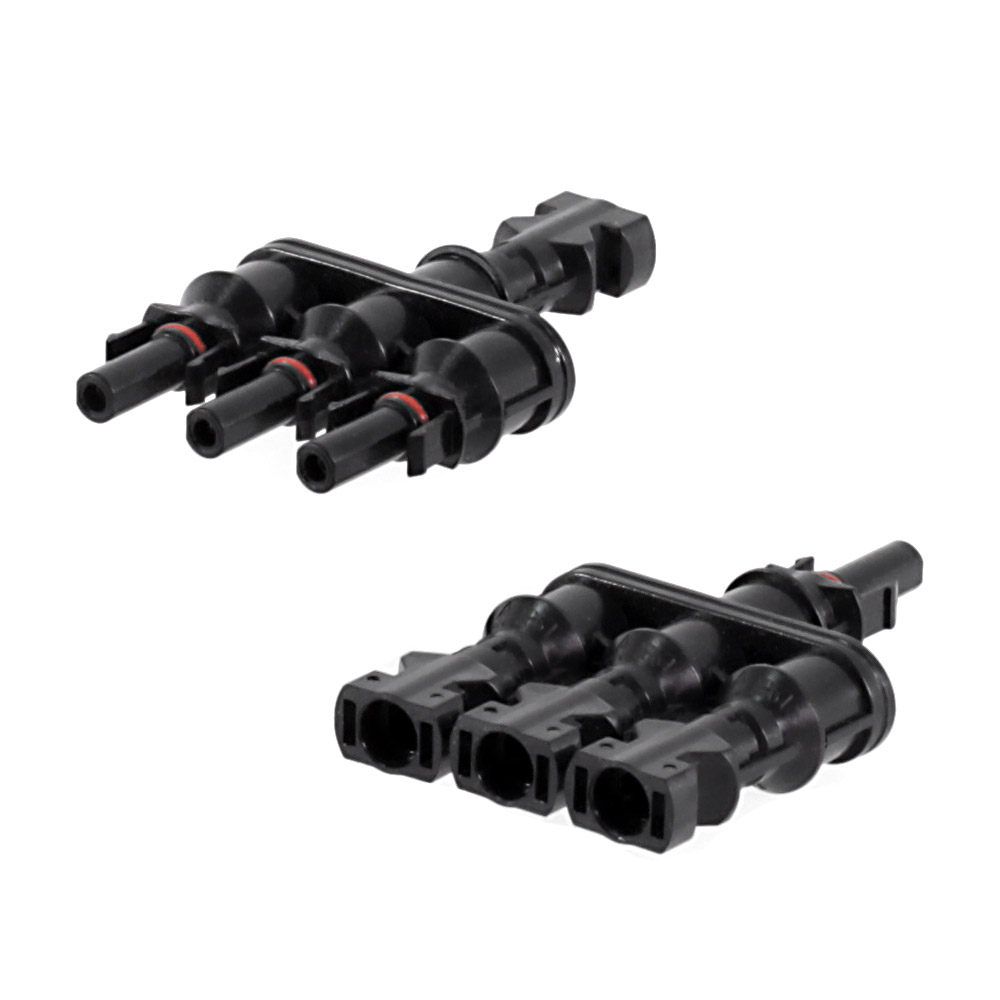

Die Offgridtec 3-Wege Solar-Steckverbinder Abzweigbuchsen (8-01-010335) werden gebraucht um 3 Module parallel miteinander zu verschalten. Vom Aufbau her sind Sie identisch mit den 2-Wege Abzweigbuchsen, jedoch kann man durch den Einsatz dieser Verbinder Kosten sparen da Sie eben immer 3 Module statt 2 Module miteinander parallel verbinden können.

Wichtige Artikelmerkmale

  • 3-fach Abzweigbuchsen zur Parallelschaltung mehrerer Solarmodule
  • Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm²
  • kompatibel zu Solar-Steckverbindern ideal für 12V-Systeme und Dünnschicht-Module
  • Snap-In Verriegelung
  • Schutzart IP67

Was bedeutet parallele Verschaltung?

Bei der Parallelschaltung werden die Plus-Leitungen und Minusleitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich.

Praxisbeispiel: Sie wollen 3 Stück 100 Watt (Imp=5,56A Vmp 17,8V) Solarmodule an einem Laderegler mit 20A und einer maximalen Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus auf Minus.

Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp= 16,68A und Vmp = 17,8V. Damit passt Ihre Solar-Konfiguration perfekt zum Laderegler.

Lieferumfang:
1x Paar Offgridtec 3-Wege Solarstecker Abzweigbuchsen

Hersteller: Offgridtec
Produkttyp 1: Solarstecker
Gewicht: 0,05kg
