Bei der US3000C (MPN US3000C) handelt es sich um einen Lithiumspeicher der neuesten Generation. Der Speicher wurde speziell dafür entwickelt, die hohen Ansprüche die heutzutage an einen Solarspeicher gestellt werden, voll und ganz zu erfüllen. Höchste Sicherheit und eine lange Lebensdauer sind auch bei regelmäßig tiefer Entladung dank neuster Technologie garantiert.
Die neueste Batterie des marktführenden Herstellers mit nun 3,5 kWh pro Modul hat wieder ein Batterie Management System (BMS) in jedem Modul eingebaut und bietet deshalb viel Sicherheit. Intern werden die einzelnen Zellen also überwacht und ausgeglichen vor Überspannung, Übertemperatur usw. geschützt. Die Batterie ist mit vielen verfügbaren Wechselrichtern kompatibel und zertifiziert.
Eine Kompatibilitätsliste für Pylontech mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., finden Sie als Download in unseren Anhängen! (Pylontech Compatibility List)
Eigenschaften
Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
Mehr nutzbarer Energiegehalt als beim Vorgängermodell US3000
Lebensdauer über 10 Jahre
Absolut eigensichere Lithiumtechnologie
Mit vielen verfügbaren Wechselrichtern kompatibel
Automatische Adresseinstellung bei Anschluss in Multi-Gruppen
Hohe Lade- und Entladeleistung möglich
Integriertes BMS
Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
Einfache Installation dank modularem Design
Absolut wartungsfrei und langlebig
Eingebaute Soft-Start-Funktion, die in der Lage ist, den Stromstoß zu reduzieren, wenn der Wechselrichter von der Batterie aus gestartet wird
Dualer aktiver Schutz auf BMS-Ebene
Unterstützt WakeUp durch 5-12V-Signal vom RJ45-Port aus
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Batteriemanagementsystem in jedem Modul
Durch das in jedem Modul integrierte Batterie-Management-System wird jede verbaute Akkuzelle über die gesamte Lebensdauer des Moduls vor schädlichen Einflüssen geschützt und ein vorzeitiger Defekt effektiv verhindert.
Schutz vor:
Überladung
Überspannung bei der Ladung
zu hohen Strömen bei Ladung und Entladung
Über- und Untertemperatur
Kurzschluss- und Verpolung
Ständige Überwachung der einzelnen Zellspannungen (Zell-Balance)
Modularer Aufbau
Das System ist modular aufgebaut und lässt sich durch Zusammenschalten von mehreren Modulen, passgenau auf die gewünschte Speicherkapazität auslegen. Jedes Speichermodul besteht dabei aus einem höchst leistungsfähigen Lithium-Eisenphosphat (LiFePo4) Akkumulator und einem integriertem BMS.
Hohe Zyklen-Lebensdauer
Die extrem hohe Zyklen-Lebensdauer der verbauten LiFePo4 Zellen machen Pylontech US3000C Module zur optimalen Speicherlösung für Photovoltaikanlagen. Unabhängig ob es sich bei dem Solarsystem um eine netzgeführte- oder eine Inselanlage handelt, bietet der Pylontech Speicher einige Vorteile gegenüber typischen Bleibatterien und anderen Lithium Technologien.
Technische Daten
Batterie-Typ: Lithium-Eisenphosphat (LiFePo4)
Nennspannung: 48V
Nennkapazität: 3552 Wh
Nutzbare Kapazität (95% DoD): 3374 Wh
Entladespannungsbereich: 44,5 – 53,5V
Ladespannungsbereich: 52,5 – 53,5V
Max. Spitzen-(Ent)Ladestrom: 90A
Max. (Ent)Ladestrom: 74A
Empfohlener Lade/Entladestrom: 37A
Kommunikation: RS485, CAN
Gewicht: 32 kg
Abmessungen: 442 x 420 x 132 mm
Schutzart: IP20
Temperaturbereich Ladung: 0°C - +50°C
Temperaturbereich Entladung: -10°C - +50°C
Temperaturbereich Lagerung: -20°C - +60°C
Lebensdauer: über 10 Jahre
Zyklenlebensdauer: über 6000 bei 95% DoD
BMS / Überwachung: integriert in jedem Modul
Garantie: 10 Jahre Herstellergarantie
Zertifizierung: TÜV, CE, UN38.8
Aufgrund der Klassifizierung als Gefahrgut wird dieses Produkt per Spedition verschickt!
Lieferumfang:
1x Pylontech US3000C LiFePO4 3,5 kWh
1x Kabelsatz Parallelschaltung inkl. Erdung
1x RJ45 Datenkabel
1x Montageschrauben
1x Bedienungsanleitung
Ab
999,60 €*
Ab 840,00 €
**
Bei der US3000C (MPN US3000C) handelt es sich um einen Lithiumspeicher der neuesten Generation. Der Speicher wurde speziell dafür entwickelt, die...
Die LiFePO4 12/100 Smart Pro von Offgridtec (MPN 2-01-010870) ist eine intelligente, 12,8 V 100 Ah Lithium-Eisenphosphat-Batterie der neusten Generation mit Bluetooth-Kommunikationsfunktion. Ihre Nennenergie beträgt 1280 Wh und das bei einem Gewicht von nur 13 Kg. Abhängig von der Entladebatterie schafft unsere LiFePO4 12/100 Smart Pro bis zu 5000 Zyklen und übertrifft damit auch die besten AGM- und GEL-Batterien in Sachen Haltbarkeit um ein Vielfaches. Zusammen mit der kostenlosen Offgridtec Akkuviewer Smart App für iOS und Android Geräte die Funktionsüberwachung der Lithium Batterie erlaubt.
Die Konstitution der Batterie ist in physischer Hinsicht extrem solide. Das prädestiniert Sie für den Einsatz in einem besonders breiten Anwendungsspektrum. Das integrierte BMS schützt sorgt für ein hohes Maß an Sicherheit für die Batterie und den Benutzer. Empfohlene Einsatzbereiche sind unter anderem: Wohnmobile, Boote, stationäre Solarsysteme im privaten oder gewerblichen Bereich.
Eigenschaften der Offgridtec LiFePO4 12/100 Smart Pro 100Ah
sehr hohe Energiedichte bei niedrigem Gewicht
integriertes Bluetooth zur Verbindung mit der kostenlosen Offgridtec Akkuviewer Smart App
integriertes BMS für mit zahlreichen Schutzvorrichtungen
100% der Kapazität bei Bedarf nutzbar
60% leichter als AGM Batterien
bis zu 3-mal so viele Zyklen wie herkömmliche Bleibatterien
weniger als 3% Selbstentladung, gut lagerbar
wartungsfreundlicher Batterieaufbau da Zellmodule verschraubt und nicht vergossen sind
breiter Betriebstemperaturbereich
technische Merkmale LiFePO4 12/100 Smart Pro
Offgridtec Teilenummer: 2-01-010870
Nennenergie: 1280 Wh
Nennspannung: 12,8 V
Kapazität: 100
Abmessungen: 328 x 173 x 220 mm
Gewicht: 13,0 Kg
Parallelschaltung: max. 10Stk.
Reihenschaltung: nein
Einbaulage: beliebig
Zyklenanzahl bei 80% Entladung: >2000 Zyklen
Betriebstemperaturbereich Laden: +5°C - 45°C
Betriebstemperaturbereich Entladen: -20°C - 60°C
Maximaler fortlaufender Entladestrom: 100A
Maximale fortlaufender Ladestrom: 100A
Ladeendspannung: 14.6V
Lagertemperatur: -10°C - 35°C
Smart: Akku-Status via Akkuviewer Smart App abrufen
Dank des integrierten Bluetooth-Moduls können Sie wichtige Parameter des Akkus jederzeit auf dem Smartphone oder einem Tablet abrufen. Die dazu benötigte "Offgridtec Akkuviewer Smart" App von Offgridtec erhalten Sie kostenlos im App-Store von Apple oder für Android Geräte im Play-Store von Google. Folgende Daten können über Akkuviewer Smart angezeigt werden:
Aktueller Ladezustand als Prozent-Anzeige - SOC
Aktueller Stromverbrauch
Aktuelle Batteriespannung
Bisherige Zyklen-Anzahl
Restlaufzeit
und Einiges mehr...
Aufgrund der Klassifizierung als Gefahrgut wird dieses Produkt per Spedition verschickt!
Lieferumfang:
1x Offgridtec 2-01-010870, LiFePO4 12/100 Smart-Pro 100Ah 1280Wh 12,8V
1x Bedienungsanleitung
712,81 €*
599,00 €
**
Die LiFePO4 12/100 Smart Pro von Offgridtec (MPN 2-01-010870) ist eine intelligente, 12,8 V 100 Ah Lithium-Eisenphosphat-Batterie der neusten Gen...
Der HM-600 von Hoymiles ist der perfekte Mikrowechselrichter für Ihr Balkonkraftwerk. Das kompakte Leichtgewicht (nur 3kg inklusive dem 2,06m AC-Kabel) eignet sich für die Solarstromproduktion mit bis zu zwei Solarpanelen bis zu einer Leistung von je 380 Watt. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breiter PV-Modulanwendung geeignet, da seine Inbetriebnahme sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist.
Eigenschaften
Minimierung der Auswirkungen von z.B. Verschattung, Staub oder Alterung durch MPPT
Hochwertige Energiegewinnung mit hoher MPPT-Genauigkeit
Optimale Systemzuverlässigkeit
Spitzenwirkungsgrad von 96,7%
12 Jahre Produktgarantie
Hohe Sicherheit durch integrierte Schutzfunktionen
Einfache Installation
Lange Lebensdauer
6000V Stromstoßschutz
Entspricht VDE-AR-N 4105: 2018 & EN50549-1:2019
Optional möglich: Überwachung über S-Miles App oder S-Miles Cloud
Zur Anlagenüberwachung wird eine DTU Lite benötigt
Um zusätzlich zur Überwachung die Möglichkeit zu haben Einstellungen zu ändern, wird statt der DTU-Lite eine DTU Pro benötigt
Optimale Zuverlässigkeit
Mikro-Wechselrichtersysteme sind von Natur aus zuverlässiger als herkömmliche Wechselrichter. Der dezentrale Aufbau eines Mikrowechselrichtersystems stellt sicher, dass es bei einer Störung nicht zum Ausfall der gesamten PV-Anlage kommt. Hoymiles-Mikrowechselrichter sind für den Betrieb mit voller Leistung bei Umgebungstemperaturen von bis zu +65°C (150°F) ausgelegt. Das Gehäuse des Mikro-Wechselrichters ist für die Außeninstallation ausgelegt und entspricht der Schutzart IP67.
Einfacher Aufbau
PV-Systeme mit Hoymiles-Mikrowechselrichtern sind sehr einfach zu planen und zu installieren. Sie können eine Kombination von PV-Modulen unterschiedlicher Typen, in jeder Ausrichtung und in einer gewünschten Anzahl installieren (Maximale Anzahl von Geräten in Serie: 8). Sie brauchen keine umständlichen herkömmlichen Wechselrichter zu installieren. Jeder Mikrowechselrichter kann schnell auf dem PV-Montagegestell oder direkt unter dem PV-Modul montiert werden. Das PV-Modul wird direkt vor Ort mit dem Mikrowechselrichter verbunden und eliminiert dadurch das Risiko, dass Personen einer gefährlich hohen Gleichspannung ausgesetzt sind.
Technische Daten
Empfohlene Modulleistung: 240~380W (je Modul)
Spitzenleistung MPPT des Spannungsbereichs: 29~48V
Anlaufspannung: 22V
Betriebsspannungsbereich: 16~60V
Maximale Eingangsspannung: 60V
Maximaler Eingangsstrom: 2*11.5A
Maximaler Eingangskurzschlussstrom: 2*15A
Nennausgangsleistung: 600VA
Nennausgangsstrom: 2.61A bei 230V
Nennausgangsspannung/-bereich: 230V (180-275V)
CEC-gewichteter Wirkungsgrad: 96.50%
Umgebungstemperaturbereich: -40~+65°C
Abmessungen (BxHxT): 250 x 170 x 28 mm
Gewicht: 3kg (einschließlich 2.06m AC-Kabel)
Gehäuseeinstufung: IP67
Lieferumfang:
1x Hoymiles HM-600 Mikrowechselrichter
166,48 €*
139,90 €
**
Der HM-600 von Hoymiles ist der perfekte Mikrowechselrichter für Ihr Balkonkraftwerk. Das kompakte Leichtgewicht (nur 3kg ink...
Der Offgridtec MPPT Pro-Duo (MPN 1-01-011200) ist ein innovativer High-End Solarregler, der im Wesentlichen für die Anwendung im mobilen Bereich konzipiert wurde. Über den primären Ladeausgang (BATT-1) lassen sich eine Vielzahl verschiedener Board-Batterietypen laden. Das Batterie-Spektrum reicht von AGM, GEL und flüssiger Bleisäure bis hin zu modernsten LiFePO4 und Li-NiCoMn Batteriesystemen. Der sekundäre Batterieladeausgang (BATT-2) ist für eine Startbatterie ausgelegt, die sich auf dem gleichen Spannungsniveau wie BATT-1 befindet. Das Gerät erkennt die Systemspannung der Starterbatterie (BATT-2) selbstständig und die Ladung der BATT-2 beginnt, sobald die voreingestellten Bedingungen erfüllt sind.
Der Controller verwendet den fortschrittlichen MPPT-Regelungsalgorithmus, der die maximale Verlustrate und Verlustzeit des Leistungspunktes minimiert, den maximalen Leistungspunkt (MPP) des PV-Generators schnell verfolgt und unter allen Bedingungen die maximale Energie aus dem PV-Generator verarbeitet. Die Energienutzung in einem PV-System mit MPPT Regler ist im Vergleich zur PWM-Lademethode um 20 bis 30% erhöht.
Ausstattungsmerkmale Highlights des MPPT Pro DUO 30 A
Max Power-Point Tracking Technologie mit ultraschneller Tracking-Geschwindigkeit und einer garantierten Tracking-Effizienz von mindestens 99,5%.
Erweiterter MPPT-Steuerungsalgorithmus zur Minimierung der der MPP-Verlustrate und zur Minimierung des Zeitverlustes.
Höherer Bereich der MPP-Betriebsspannung zur Verbesserung der PV-Modulauslastung.
Möglichkeit der Begrenzung der Ladeleistung durch Anwender oder Ladestromautomatik (BATT-1).
Digitale Stromkreissteuerung des adaptiven dreistufigen Lademodus zur Verbesserung der BATT-1 Lebensdauer.
Das Produkt wird in den Energiesparmodus versetzt, wenn längere Zeit keine manuellen Eingaben gemacht wurden und die Ladebedingungen nicht erfüllt sind (PV<5v).>
100% Auf- und Entladen im Betriebstemperaturbereich.
AES-Steuersignal für Auto-Kühlschrank, um Energieverschwendung zu vermeiden.
Standard-Modbus-Protokoll und RS485 Kommunikationsanschluss (5V/200mA)
Wichtigste technische Merkmale im Überblick
Maximaler Ladestrom: 30A bei einer Batteriespannung von 12V oder 24V.
Optionale Fernanzeige mit Einbaurahmen verfügbar.
Unterstützung aller wichtigen Batterietypen.
Aktiver Temperatur-Ausgleich für eine optimale Ladung und Gewährleistung einer hohen Batterie-Lebensdauer.
Max. Solarleistung 390W bei 12V Systemspannung und 780W bei 24V Systemspannung
100V max. PV Eingangsspannung
Erdung: Negativ
Abmessungen: 24,7cm x 16,5cm x 6,9cm (LxBxH)
Anschlussklemmen Batterie 1: 16mm² (AWG6) / Batterie 2: 4mm² (AWG12)
Gewicht: 1,4KG
Durchmesser Montagebohrungen: 5mm
Eigenverbrauch: 26mA bei 12V / 15mA bei 24V
Max. Wirkungsgrad: 98%
Intelligenter Energiesparer
Wenn für längere Zeit keine manuelle Betätigung erfolgt und die Ladebedingungen nicht gegeben sind, schaltet der MPPT-Pro Duo auf den Energiesparmodus um, wodurch der Energieverbrauch des Geräts auf ein Minimum reduziert wird. Durch dieses Verhalten reduziert sich außerdem der Verschleiß des Geräts, was sich in einer deutlich höheren Lebensdauer widerspiegelt. Die Systemparameter werden direkt über das intuitive Bedienfeld am Regler oder über die MT11-Fembedienung (Zubehör) angezeigt und eingestellt.
Systemkommunikation und Schutzfunktionen
Das AES-Steuersignal des Kühlschrankes ist in die Steuerung eingebaut, die den überschüssigen Solarstrom an den Kühlschrank liefert, um Energieverschwendung zu vermeiden. Die Schutzart des MPPT Duo ist IP33. Er widersteht Spritzwasser und ist staubdicht. Unser MPPT Pro DUO hat mehrere Schutzfunktionen, einschließlich Überladeschutz der Batterie, Entladeschutz und Verpolungsschutz von PV und Batterie, die die Sicherheit, Stabilität und Lebensdauer der Solaranlage wirksam gewährleisten.
Lieferumfang:
1x Offgridtec 1-01-011200 MPPT DUO Laderegler
1x Bedienungsanleitung
101,03 €*
84,90 €
**
Der Offgridtec MPPT Pro-Duo (MPN 1-01-011200) ist ein innovativer High-End Solarregler, der im Wesentlichen für die Anwendung im mobilen Bereich ...
Das Solarmodul 150W MONO von Offgridtec (MPN 3-01-001255) arbeitet mit monokristallinen Solarzellen mit einem hohen Wirkungsgrad von >22,3% und eignet sich dank ihrer 20V Betriebsspannung ideal für 12V Systeme.
In Offgridtec MONO-Solarmodule werden nur Zellen des höchsten Qualitäts-Grades verbaut und garantieren dank modernster Fertigung eine konstant hohe Qualität und Leistung bei maximaler Lebensdauer.
Merkmale des Offgridtec 150W 12V Mono Solarmodul
bewährte Qualität direkt von Offgridtec
gefertigt nach aktuellsten Normen
monokristalline Solarzellen
extrem widerstandsfähiges ESG-Glas macht das Modul einsetzbar auch bei widrigsten Umweltbedingungen
ideal für 12V Systeme an Land oder in mobilen Solar-Systemen
2 Bypass Dioden - minimierter Leistungsabfall bei Beschattung
Das MONO 150W 12V ist eines von über 40 bewährten Solar-Panels aus dem Offgridtec Portfolio und partizipiert an Offgridtecs Erfahrung in der Herstellung hochwertiger 12V und 24V Solarzellen. Das Modul kann dank des extrem widerstandsfähigen Solarglases auch bei sehr widrigen Einsatzbedingungen eingesetzt werden. Sturm oder extreme Kälte und Hitze übersteht es problemlos und dank der integrierten Bypass Dioden kann das Modul auch bei Beschattung oder schwachem Licht weiterhin Strom produzieren.
Die wichtigsten technischen Daten im Überblick
Leistung (Pmax): 150W
Arbeitsspannung (Vmp): 20 V
Leerlaufspannug (Voc): 24 V
max. Strom (Imp): 7,5 A
Kurzschlussstrom (Isc): 8,1 A
max. Systemspannung: 1000 V
zulässige Umgebungstemperatur: -40°C - +85°C
Abmessungen: 1140 x 680 x 35 mm
Gewicht: 12 kg
Universell einsetzbar
Offgridtecs 150W 12V Mono ist universell einsetzbar zum Beispiel in 12 Volt Solaranlagen auf Gartenhäusern, Schrebergärten oder für die Stromversorgung von Beleuchtungs-Applikationen, autarke Systeme der Signal- und Überwachungstechnik und viele mehr. Aber auch in mobilen Systemen wie bei Wohnmobilsolaranlagen macht dieses Panel eine gute Figur.
Die Anschlusskabel sind 80 cm lang und mit MC4-Steckern bestückt.
Lieferumfang:
Offgridtec 3-01-001255 150W MONO 12V Solarmodul
130,78 €*
109,90 €
**
Das Solarmodul 150W MONO von Offgridtec (MPN 3-01-001255) arbeitet mit monokristallinen Solarzellen mit einem hohen Wirkungsgrad von >22,3% und eig...
Das FSP-2 195W 12/24V ist das zweitgrößte und Neueste Mitglied der Offgridtec FSP Familie und ist gleichzeitig eines der leistungsstärksten, faltbaren Solarmodule im Programm. Es ist 3-seitig aufgebaut und wird inkl. passendem Connection-Kit ausgeliefert, mit dem Sie schnell und einfach eine Verbindung zu dem Laderegler Ihrer Wahl und der aufzuladenden Batterie herstellen können.
Leistung die Maßstäbe setzt
Das FSP-2 195W Ultra ist mit amerikanischen SPR-Back-Contact Zellen der Firma SunPower bestück. Die Optik der Zellen ist komplett in Schwarz gehalten, das verleiht dem FSP-2 195W zusätzlich ein sehr modernes, hochwertiges aussehen. Die SPR-Zellen sorgen für einen sehr hohen Wirkungsgrad des Panels und setzen im Zusammenspiel mit dem geringen Gewicht und den kompakten Abmessungen des FSP-2 Panels neue Maßstäbe in dieser Leistungsklasse.
umfangreiche Einsatzmöglichkeiten:
hervorragend einsetzbar im Camping Bereich
oder bei Expeditionen, Kletter-Touren uvm...
für Fahrzeuge und Boote ohne feste Solarinstallation ...
und zahlreichen anderen Anwendungen in unterschiedlichsten Bereichen...
technische Highlights FSP-2 195W Ultra faltbares Solarpanel
Nennleistung: 195Wp
Anzahl Seiten: 3 x 65Wp
Modulspannung (Vmp): 33,5 V
Max. Ladestrom (Imp): 5,82 A
Leerlaufspannung (Voc): 39,4 V
Kurzschlussstrom (Isc): 6,17 A
Abmessungen geschlossen: 820 x 440 x 20 mm
Abmessungen offen ausgelegt: 820 x 1545 x 6 mm
Gewicht: 7,12 Kg
ETFE-Beschichtung
SunPower Hochleistungszellen
6,0m 5mm² Verbindungskabel vom FSP-2 zum Solarladeregler mit Anderson-Steckverbinder auf Solarseite
0,5m 5mm² Verbindungskabel Anderson-Stecker auf Aderendhülse (zur festen Verschraubung am Laderegler)
1m Batterieverbindungskabel Solarladeregler zu Batterie mit vormontierten Abgreifklemmen auf der Batterieseite
Kurzschlusssichere Verbindung zur Batterie dank integriertem Flachsicherungshalter mit 15A ATO Sicherung
das mitgelieferte Profi-Connection Kit
Das im Lieferumfang enthaltene Connection-Kit bietet alles, was zur schnellen Inbetriebnahme des mobilen Solar-Sets benötigt wird. Jedes FSP-2 verfügt über eine 6,0m Anschlussleitung, die am Ende mit einem hochwertigen Anderson Steckverbinder versehen ist. Passend dazu, wird ein zweites 0,5m Verbindungskabel mitgeliefert, dass direkt am Solareingang des Ladereglers verschraubt wird, und auf der anderen Seite ebenfalls mit einem Anderson Stecker ausgestattet ist. So können Sie den Regler jederzeit schnell über die Anderson-Verbinder koppeln oder trennen ohne die Kabel extra vom Laderegler abschrauben zu müssen.
Für die Verbindung des Ladereglers mit Ihrer Batterie liegt ebenfalls ein 1 Meter langes Plug & Play Verbindungskabel bei. Dieses wird am Batterieeingang des Reglers verschraubt und ist auf der Batterieseite mit universell einsetzbaren Krokodilklemmen ausgestattet, die kompatibel an bequem an alle gängigen Batterieterminals angeklemmt werden können. Ausserdem verfügt das Batteriekabel über einen Flachsicherungshalter mit entsprechender ATO Sicherung.
individualisierbar auf Anfrage
Alle FSP-2 Ultra Panels können gemäß Ihren Vorgaben innerhalb kürzester Zeit modifiziert und ausgeliefert werden. Auch die Kabel können wir flexibel auf Ihre Bedürfnisse abstimmen und anpassen. Fragen Sie uns einfach! Wir freuen uns auf Ihre Nachricht. Eventuell anfallende Kosten sind beim Kundenservice zu erfragen.
über die FSP-2 Serie
Wie bei allen Offgridtec Solarmodul Serien wurde auch bei der FSP-2 Serie wert auf hohe Qualität gelegt. Das FSP-2 195W arbeitet mit hoch effektiven Solarzellen. Diese Zellen generieren Wirkungsgrade von über 24% und sind die besten derzeit am Markt verfügbaren. Zusätzlich ist die komplette FSP-2 Serie mit einer ETFE-Beschichtung versehen, die für einen besseren Schutz sorgt und zugleich eine sehr hohe Lichtdurchlässigkeit gewährleistet. Außerdem produzieren wir unsere Solarmodule gemäß aktueller Normen und Standards was unsere Module zusammen mit den hochwertigen Materiealien zu High-End Produkten macht, die auch unter widrigsten Bedingungen technische Höchstleistung bringen.
Lieferumfang:
1x Offgridtec FSP-2 195W 12V, 3-01-012680
1x Offgridtec FSP-2 Connection-Kit
355,81 €*
299,00 €
**
Das FSP-2 195W 12/24V ist das zweitgrößte und Neueste Mitglied der Offgridtec FSP Familie und ist gleichzeitig eines der leistung...
Das praktische Dekalin Klebeset in schwarz (MPN 6270034) enthält neben der 290ml MS-5 Dekasyl Kartusche auch den Dekalin Dekavator 30ml, ein DEKACLEAN Reinigungstuch, sowie einen Pinsel und einen Wollwischer zum anrauhen der Oberfläche. Kurzum - es sind alle Komponenten enthalten, die für eine optimale Vorbehandlung der Flächen und zur Verarbeitung des Klebers benötigt werden.
Dekasyl MS-5 ist ein MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit, der zur Herstellung von elastischen Verbindungen von Bauteilen geeignet ist. Aufgrund seiner hohen Anfangshaftung können Anklemmzeiten reduziert oder Klemmen komplett beseitigt werden. Darüber hinaus kann Dekasyl MS-5 auch als Dichtungsmasse verwendet werden, falls ähnliche Materialien (mit ähnlicher Steifheit) verbunden werden oder falls mechanische Befestigungsmethoden verwendet werden.
ANWENDUNGEN
Elastische Verbindungen und Abdichten im Zug-, Wohnwagen-, Reisemobil- und LKW-Bau.
Kleben von Fenstern in Bussen, Zügen, Wohnwagen und Reisemobilen.
Kleben von Kantenprofilen von Anhängern mit Aluminium oder Polyester.
Kleben von Polyesterteilen mit Metallrahmen.
EIGENSCHAFTEN
Frei von Lösungsmitteln, Isocyanat und PVC.
Sehr gute UV-Beständigkeit und Alterungsbeständigkeit.
Hohe Anfangsfestigkeit - Allgemein gute Haftwirkung ohne Grundierung auf verschiedenen Substraten.
Dauerhaft elastisch im Temperaturbereich von -40°C bis +120°C.
Neutral, geruchlos und schnell aushärtend.
Nach Ausbilden der Haut überlackierbar (nass auf nass), dies beeinträchtigt im Allgemeinen nicht die Aushartung.
Kompatibel mit den meisten industriellen Streich- oder Lackiersystemen, sowohl Alkydharz- als auch Dispersionsfarben (aufgrund der großen Zahl unterschiedlicher Arten von Industriefarben wird ein Verträglichkeitstest angeraten!).
Wir empfehlen unsere Spoiler und Dachdurchführungen nur noch mit dem Dekalin Dekasyl Kleber in Verbindung mit dem Dekalin DEKAvator zu verwenden, da dies in einer Prüflabor getestet wurde und dort die besten Ergebnisse erzielt hat.
Warum Dekasyl?
Hersteller von Wohnwagen und Reisemobile, wie Fendt, Dethleffs, Burstner, Carthago , Pilote und Hymer nutzen Dekalin-Produkte in vielen Bereichen. So entscheiden sie sich zur Versiegelung von Dächern, für Seitenstreifen, für alle in Seitenpaneelen montierten Teile, für Unterbodenschutz, zur Verleimung von PMMA-Fenstern, Schalldämmung und Motorabdeckungen, sowie in unzähligen weiteren Anwendungsgebieten für Dekalin. Als Partner der weltweiten Wohnwagen- und Camper-Branche bietet Dekalin eine Vielzahl modernster Technologien und unterstützt damit Hersteller bei der Umsetzung ihrer Anforderungen. Wir bieten spezielle Lösungen im Bereich Dichten, Kleben, Dämmen und Reparatur.
Lieferumfang:
1x Dekalin Dekasyl MS-5 Kraftkleber 6252412 290ml schwarz
1x Dekalin Dekavator 6257812 Flasche 30ml
1x Wollwischer
1x Dekaclean Reinigungstuch
44,90 €*
290 mL
(154,83 €* / 1000 mL)
Inhalt:
290 mL
(154,83 €* / 1000 mL)
Das praktische Dekalin Klebeset in schwarz (MPN 6270034) enthält neben der 290ml MS-5 Dekasyl Kartusche auch den Dekalin Dekavator...
Dieses Set enthält alles was Sie brauchen um Module mit je max. 1m Breite auf einem Ziegeldach zu befestigen. Die enthaltenen Dach-Haken sind spezielle für Ziegeldächer konstruiert. Durch hochwertigste korrosionsfreie Materialien aus Edelstahl und Aluminium ist eine sichere und langlebige Montage gewährleistet.
Die Stücklisten der Befestigungskits sind für eine Montage der Module direkt nebeneinander konzipiert. Sollten Sie z.B. zwei Reihen untereinander mit je drei Solarmodulen planen benötigen Sie zwei Kits für je drei Module.
Beinhaltet:
Dachhaken 3-fach verstellbar (Edelstahl)
Solar-Profilschienen (Aluminium)
Endklemmen (Aluminium)
Nutensteine (Aluminium)
Endkappen
Alle notwendigen Schrauben und Muttern
Hinweis:
Nur für gerahmte Module mit 30mm/35mm Rahmenstärke
Module sind nicht im Lieferumfang enthalten
Varianten ab 106,94 €*
255,44 €*
214,66 €
**
Dieses Set enthält alles was Sie brauchen um Module mit je max. 1m Breite auf einem Ziegeldach zu befestigen. Die enthaltenen Dach-Haken sind spe...
Die Autark M-Master ist das mittelgroße Komplettsystem der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 800 Wattstunden zwischen März und Oktober. Der erzeugte Strom wird in der zyklenfesten 122Ah AGM Batterie gespeichert – der hochwertige Laderegler mit integriertem Display gibt Ihnen Auskunft über den Ladezustand der Batterie während Ihre 230V Verbraucher am Sinusspannungswandler betrieben werden können. Geliefert wird das Ganze selbstverständlich inklusive Profi Verbindungskabelkit – zusammenstecken und loslegen. Das System eignet sich für eine ganze Bandbreite von Anwendungen – angefangen bei 12V Beleuchtung, über das Laden von Laptop-, Handy- und Kamera-Akkus und anderen Kleinverbrauchern, bis hin zu 230V Haushaltsgeräten mit einer maximalen Dauerleistung von 1000W (15min)
Eigenschaften der Autark M-Master
Im Bedarfsfall modulseitig erweiterbar um 2 x 100W mit geringem Installationsaufwand
Durchschnittlicher Tagesertrag zwischen März und Oktober: ca. 800Wh (ca. 66Ah)
Plug & Play Anschlussfertiges System – zusammenstecken und loslegen
Ermöglicht den Betrieb von 12V und 230V Verbrauchern, sowie 5V USB Abnehmern
USB Lademöglichkeit direkt am Laderegler (max. 2,4A)
Gut ablesbares LCD Display informiert über sämtliche Betriebsparameter
Flexible Montagemöglichkeit dank 8m Anschlusskabel von Modul zu Regler
Umfangreiche Elektronische Schutzfunktionen, wie Überlastschutz, Übertemperaturschutz, Unterspannungsabschaltung, Kurzschlussschutz, Verpolung usw.
RS485 Kommunikationsport am Spannungswandler bietet umfangreiche Konfigurationsmöglichkeiten per PC (Interface Kabel RS485 zu USB im Lieferumfang enthalten)
Laderegler ermöglicht Temperaturkompensierte Ladung – Temperatursensor im Lieferumfang enthalten
Konfigurierbarer 12V Lastausgang am Laderegler für Verbraucher bis max. 30A – geeignet z.B. für Lichtsteuerung
Anwendungsbereiche
Dieses Komplettsystem lässt sich vielfältig einsetzen. Ob als Stationäres System auf der Berghütte oder im Schrebergarten – das dauerhafte Betreiben kleiner Kühlboxen und Kühlschränke, sowie das Aufladen von Handy und Laptop gelingt mit diesem System leicht. Auch die Installation auf dem Wohnmobil ist denkbar – entsprechende Halterungen und Klebesets für die Befestigung führen wir ebenfalls.
Umfangreiche Anschlussmöglichkeiten
230V AC 50HZ 1000W (15min – 1000W / dauerhaft - 800W / kurzzeit (Anlaufströme) - 1600W) Schukosteckdose am Sinusspannungswandler
12V Verbraucherausgang mit 30A Leistung direkt am Laderegler
2 x USB Ladeport am Laderegler mit max. 2.4A (insgesamt)
1 x USB Ladeport am Spannungswandler mit max. 1A Leistung
Teileliste – das ist drin
2 x 100W Monokristallines Solarmodul von Offgridtec 1030 x 520 x 35 mm
1 x Paar Solarsteckverbinder kompatible Abzweigbuchsen zum Parallelschalten der beiden Solarmodule
1 x 30A PWM Laderegler mit übersichtlichem LCD Display und USB Lademöglichkeit – das Gerät verfügt außerdem über einen 30A Lastausgang und lässt sich einfach bedienen – alle wichtigen Parameter lassen sich am Display ablesen
1 x 122Ah AGM Akku mit M8 Schraubterminal Abmessungen: 406 x 174 x 233 mm(+5mm Terminal) – die Batterie ist absolut wartungsfrei und auslaufsicher und hält je nach Nutzung bis zu 10 Jahre
1 x 1000W 12V auf 230V Sinusspannungswandler mit einer Schukosteckdose inkl. Anschlusskabel – die Nennleistung von 1000W kann vom Gerät für 15 Minuten ausgegeben werden – darüber hinaus leistet der Wechselrichter 800W und kann kurzzeitige Anlaufströme bis 1600W verarbeiten
1 x 8m 6mm² Profi Verbindungskabel Solarmodul zu Laderegler mit original Stäubli SolarSteckern und hochwertigem Lapp Ölflex 2x6mm² Solarkabel
1 x 1.5m 10mm² Profi Batterieverbindungskabel mit MIDI-Sicherungshalter, 40A MIDI-Sicherung und M8 Ringkabelschuhen für die Verbindung zwischen Laderegler und Batterie
1 x Temperatursensor mit 3m Länge für den Anschluss des Reglers an die Batterie
1 x Batterie-Verbindungskabel 25mm² 40cm Ozon-, UV- und Temperaturbeständig
1 x Sicherungshalter
5 x 125A Mega Sicherung für Installation zwischen Spannungswandler und Batteriepluspol zur Absicherung gegen Kurzschluss
1 x 40A Midi Sicherung
Dachhalterung für das Solarmodul
Da es verschiedene Anforderungen an die Halterung für ein Modul gibt und dies je nach Dachart stark variieren sind die Anlagen der Autark Serie Standardmäßig nicht mit einer Dachhalterung ausgestattet. Diese kann selbstverständlich zusätzlich erworben werden – finden Sie hier passende Vorschläge:
Solarmodulhalter für Flachdach- oder Wandmontage
Befestigungskit für Schrägdachmontage auf Dachziegeln (Frankfurter Pfanne u.ä.)
Befestigungskit für Schrägdachmontage auf Dachpappe, Wellethernit- und Blechdächern mit Holzunterkonstruktion
Befestigungskit für Schrägdachmontage auf Bieberschwanz Ziegeln
Lieferumfang:
1x Solaranlage Autark M-Master mit 2x100W Solarmodul, 30A PWM Laderegler mit LCD Display und USB Ports, 1000W SinusspannungswAGM Akkuandler, 122Ah , Bedienungsanleitungen
749,58 €*
629,90 €
**
Die Autark M-Master ist das mittelgroße Komplettsystem der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 800 Wattstunden z...
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang, lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.
Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig.
Teileliste – das ist drin
5x Luxen Solar 410W Full Black Solarmodul LUXPOWER SERIES 5
Victron Energy 48/3000 MultiPlus-II Wechselrichter MPN PMP482305010
Victron Energy MPPT SmartSolar Laderegler 250/60-Tr
Victron Energy Lynx Distributor für DC Verteilung und Absicherung
1x 3,5kWh Pylontech US3000C LiFePo4 Speicherbatterien mit integriertem BMS
Wechselrichter-Anschlusskabel für die Verbindung der Pylontech Akkus mit dem MultiPlus 48/5000 (2m)
VE.Can zu CAN-Bus BMS Typ A Kabel 1,8m 1.8m ASS030720018 für die Verbindung des Cerbo GX mit dem Speicher
3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
Cerbo GX + GX Touch 50 von Victron Energy – die Kommunikationszentrale Ihres Systems
1m Batteriekabel 25mm² M8 Terminal zu Schraubklemmenanschluss für die Verbindung des Ladereglers mit der Batterie
1m Batteriekabel 50mm² beidseitig M8 Ösen zur Verbindung von Multiplus und Lynx Distributor
10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
5m 6mm² MC-4-Verbindungskabel Stecker/ Buchse Verlängerung zur Verbindung der beiden Modulstrings mit den MC4 Abzweigbuchsen
Victron 3m VE.Direct cable Verbindungskabel zur Verbindung des Ladereglers mit dem Cerbo GX
Victron 125A 58V/48V MEGA-Fuse Sicherung für Multiplus
Offgridtec 80A 70V MEGA-Fuse Sicherung für Solarladeregler
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler ET112 1-phasig max. 100A
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Luxen Solar 410W Full Black Solarmodul - Wirkungsgrad von 21%
Das Luxpower 410W Full Black Solarmodul der Series 5 von Luxen Solar, ist ein monokristallines und modernes Modul mit Gallium-dotierter Technologie und 108er Halb-Zellen-Layout. Dank der Multi-Busbar Technologie, drei integrierter By-Pass Dioden sowie der zweigeteilten Anordnung der Zellstränge, bietet dieses Solarpanel im Solobetrieb eine hohe Hot-Spot Resistenz und in Strings mit vielen Modulen eine solide Stromausbeute, selbst bei schlechtem Licht und Teilbeschattung. Das edle Full-Black Design macht es zu einer guten Wahl, wenn es darum geht, eine Solarzelle für Dachanlagen auf Wohngebäuden oder für Balkonkraftwerke und viele weitere Anwendungsbereiche zu finden.
Eigenschaften
Gallium-dotierte Technologie
Reduzierte Hot-Spot Temperatur
Multi-Busbar-Technologie
3 Bypass-Dioden
PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
Verbesserte Leistung bei schwachem Licht
Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
Hoher Wirkungsgrad von 21 %
Hersteller Produktgarantie: 25 Jahre
Gallium-dotierte Technologie
Die Galliumdotierung ist eine Methode zur Verhinderung des lichtinduzierten Abbaus (LID). Die Verwundung dieser Technologie führt definitiv zu einer besseren Leistung von Solarzellen und PV-Modulen sowie zu einer Verbesserung ihrer Langzeitleistung und Zuverlässigkeit.
Reduzierte Hot-Spot Temperatur
Ein weiterer Vorteil der Half-Cut Fertigung Durch die Halbierung des elektrischen Stroms sowohl der Zellen als auch der Zellstränge kann die Hot-Spot-Temperatur um 50 % gesenkt werden, was die Zuverlässigkeit des PV-Moduls erhöht.
25% reduzierter, thermischer Leistungsverlust
Da die halbierten Zellen nur den halben Arbeitsstrom haben, kann der thermische Leistungsverlust des PV-Moduls während des Betriebs beträchtlich um 25% reduziert werden und die Betriebstemperatur des PV-Moduls ist ebenfalls niedriger, was die Zuverlässigkeit des PV-Moduls verbessert, und die Gesamtleistung erhöht.
Multi-Busbar-Technologie
Busbars befinden sich auf jedem PV Modul. Es handelt sich dabei um Stromschienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr Busbars reduziert Luxen Solar die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.
Technische Daten
Leistung (Pmax): 410 Wp
Spannung (Vmp): 31,83 V
Max. Strom (Imp): 12,88 A
Leerlaufspannung (Voc): 37,98 V
Kurzschlussstrom (Isc): 13,77 A
Modulwirkungsgrad: 21 %
Betriebstemperatur: -40°C - +85°C
Max. Systemspannung: 1500 VDC (IEC)
Zelltyp: Half-Cut - Monokristallin
Anzahl Zellen: 108 (6x18)
Gewicht: 21 kg
Abmessungen: 1722 x 1134 x 35 mm
Schutzart Anschlussdose: IP68
Modulfarbe: schwarz
LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher
Bei der verwendeten US3000C Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der Neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Tiefentladung und Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.
Eigenschaften der Pylontech US3000C Speichermodule
Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
Hohe Lade- und Entladeleistung von bis zu 5KW pro Modul
Hohe Speicherdichte
Geringes Eigengewicht und kompakte Bauweise
Absolut Wartungsfrei und einfach zu installieren
Pylontech gewährt 10 Jahre Garantie auf die US3000C
Das Herzstück der Anlage – der Victron MultiPlus-II 48/3000
Der Multiplus-II 48/3000/70-50 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482305010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt, womit dieses Gerät geradezu prädestiniert für den Einsatz in diesem System ist. Der Wechselrichter leistet bei nicht linearer Belastung satte 3000 W, bzw. 2400 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 35 A Ladeleistung sehr gut proportioniert und wird durch einen 32 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.
Leistungsmerkmale und Eigenschaften des MultiPlus-II 48/3000
PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
bestens geeignet für sowohl für den Einsatz in Offgridtec-, als auch Ongrid Systemen
VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*
Zugelassen nach VDE-AR-N 4105
3000 W Leistung bei nicht linearer Belastung 2400 W Dauerbelastung und 5500 W Spitzenleistung
für 48 V Batteriespannung, 32A Transfer-Schalter und 35A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22
Auslieferung erfolgt konfiguriert und abgestimmt auf die mitgelieferten Komponenten
Die Einstellungsmöglichkeiten am MultiPlus-II sind extrem vielfältig, ebenso wie seine Einsatzmöglichkeiten. Damit das System, so wie es geliefert wird der Bezeichnung "Plug and Play" gerecht wird, haben wir die notwendigsten Einstellungen bereits für Sie vorgenommen - das System ist somit ohne weitere Konfiguration sofort Einsatzfähig.
Maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems
Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Vctron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.
Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.
Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage
3.925,62 €*
3.298,84 €
**
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leist...
Bei dem Force-H2 Stromspeichersystem von Pylontech (MPN FH9637M) handelt es sich um einen 96V Hochvolt-Akku der neuesten Generation, welcher zum erneuten Male die bewährte Lithium-Eisenphosphat Speichertechnologie besitzt. Diese Akkumulatoren zeichnen sich vor allem, auch bei hoher Leistung, durch eine lange Lebensdauer und eine hohe Sicherheit aus. Durch eine sehr gute Zyklenfestigkeit und hohe Belastungsgrenze, sind die Batteriespeicher ein idealer Partner für eine Leistungsstarke Photovoltaikanlage, welche täglich den Speicher mehrfach laden kann.
Eine Kompatibilitätsliste für passende Wechselrichter zu Pylontech-Akkus mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., finden Sie als Download in unseren Anhängen! (Pylontech Compatibility List)
Eigenschaften der Force-H2 Serie
LiFePO4 Speichertechnologie
Dualer aktiver Schutz auf BMS-Ebene
Hohe Lade- und Entladeleistung möglich
Zyklenlebensdauer: über 5000 bei 95% DoD
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Zuverlässige Leistung dank langlebiger Komponenten
Flexibel erweiterbar
Kompakt und platzsparend
Lebensdauer über 15 Jahre
Mit vielen verfügbaren Wechselrichtern kompatibel
Einfache Installation dank modularem Design
Flexibel Erweitern
Bei der Force-H2 - Serie tritt die flexible Konfiguration der Kapazität zum Vorschein. Diese ist von 7,1 kWh bis 14,2 kWh erweiterbar. Das modulare Design ist einfach gestaltet und erlaubt somit eine einfach Installation mit unkomplizierter Verbindungen der Kabel. Ein weiterer Fortschritt des neuen Speichersystems besteht darin, dass im Gegensatz zu anderen Systemen, kein Batterieschrank mehr benötigt wird. Durch den vielseitigen und platzsparenden Einsatz eignet sich die Force H2-Serie für verschiedenste Anwendungsszenarien.
Hohe Zyklen-Lebensdauer
Die extrem hohe Zyklen-Lebensdauer der verbauten LiFePo4 Zellen machen Pylontech Force-H2 Module zur optimalen Speicherlösung für Photovoltaikanlagen. Unabhängig ob es sich bei dem Solarsystem um eine netzgeführte- oder eine Inselanlage handelt, bietet der Pylontech Speicher einige Vorteile gegenüber typischen Bleibatterien und anderen Lithium Technologien.
Eigenverbrauch optimal abdecken
In Wohngebäuden ist der Energiebedarf morgens und abends höher, während die erzeugte Solarenergie erst am Mittag den Höchstwert erreicht. Die Batteriespeichersysteme der Force Serie von Pylontech gleichen diese Differenz zwischen Verbrauch und Erzeugung elektrischer Energie aus. Selbst ein kleiner Batteriespeicher mit einer Kapazität von bis zu 15 kWh kann den Eigenverbrauch in einem Mehrpersonenhaushalt spürbar optimieren und den ständig steigenden Stromkosten entgegenwirken. Größere Speicher ermöglichen durch gezielte Reduzierung der Entladetiefe eine längere Lebensdauer oder erhöhen die Reserven bei einem bewölkten Tag oder Stromausfall.
Technische Daten (einzelnes Batteriemodul)
Batterie-Typ: Lithium-Eisenphosphat (LiFePo4)
Nennspannung: 96V DC
Speicherkapazität: 3552 Wh
Kommunikation: CAN, Modbus
Gewicht: 35 kg
Abmessungen: 450 x 296 x 296 mm
Schutzart: IP55
Betriebstemperaturbereich: 0 - +50°C
Temperaturbereich Lagerung: -20°C - +60°C
Garantie: 15 Jahre Herstellergarantie
Zertifizierung: VDE2510-50,IEC62619, IEC62477-1, IEC62040-1, CEC, CE, UN38.8
Aufgrund der Klassifizierung als Gefahrgut wird dieses Produkt per Spedition verschickt!
Force-H2 HV Steuerungseinheit
Das neue Force-H2 BMS von Pylontech (MPN FC0500M-40) ist eine Steuerungseinheit der neuesten Generation, die jedes Batteriemodul der Froce-H2 - Serie vor widrigen Bedingungen schützt und dabei einen sicheren und störungsfreien Dauerbetrieb gewährleistet. Dabei ist es irrelevant, wie viele Speichermodule gleichzeitig im Einsatz sind. Wichtig ist, dass immer ein BMS pro Turm verwendet wird. Ein Turm besteht aus mindestens 2 bis maximal 4 Force-H2 3,55 kWh Batteriemodulen, woraus sich eine Kapazität von 7,1-14,2 kWh ergeben kann.
Das Force-H2 BMS schützt vor:
Tiefenentladung und Überladung
Überspannung bei der Ladung
zu hohen Strömen bei Ladung und Entladung
Über- und Untertemperatur
Kurzschluss- und Verpolung
Intuitives Bedienpanel mit LED-Anzeigen
Mit dem Bedienpanel an der Steuerungseinheit kann der aktuelle Status des Batterieturms jederzeit kontrolliert werden. Zusätzlich kann die Kommunikationsgeschwindigkeit (Baud Rate) direkt an der Einheit eingestellt werden.
Technische Daten:
Abmessungen: 450 x 296 x 190 mm
Gewicht: 12 kg
Hersteller-Teilenummer: FC0500M-40
Lieferumfang:
2-4x Pylontech Force-H2 3,55 kWh 96V Speicher (je nach Auswahl)
1x Pylontech Force-H2 Steuerungseinheit BMS
2-4x Kabelsatz Parallelschaltung inkl. Erdung (je nach Speicherauswahl)
2-4x RJ45 Datenkabel (je nach Speicherauswahl)
2-4x Montageschrauben (je nach Speicherauswahl)
1x Bedienungsanleitung
Varianten ab 3.414,11 €*
3.985,31 €*
3.349,00 €
**
Bei dem Force-H2 Stromspeichersystem von Pylontech (MPN FH9637M) handelt es sich um einen 96V Hochvolt-Akku der neuesten Generation, we...
Das ARK Hochvolt-Speichersystem von Growatt ist durch sein modulares Konzept flexibel einsetzbar und bei Bedarf erweiterbar. Ein Batterieturm kann mit mindestens 2 bis maximal 10 ARK Hochvoltbatterien errichtet werden. Zur Inbetriebnahme mit einem kompatiblen Wechselrichter ist eine BMS-Steuerungseinheit und ein Verbindungskabelset enthalten. Zur Bodeninstallation können steht optional noch die Batterie-Basis zur Verfügung.
Das Growatt Hochvolt-Batteriesystem enthält:
ARK 2.5H-A1 Hochvoltbatterie LiFePO4 2,56kWh (2-10x je nach Auswahl)
BDC 95045-A1 BMS Steuerungseinheit
Anschlusskabelset ARK-Batterie zu Wechselrichter
Optional: Batterie-Basis Bodeninstallation
Kompatible Wechselrichter
Growatt MIN-XH
Growatt MOD-XH
MIN 2500TL-XH Hybridwechselrichter PV 2500W 1-phasig
MOD 4KTL3-XH 4kW Hybrid-Wechselrichter 3-phasig
MIN 3000TL-XH Hybridwechselrichter PV 3000W 1-phasig
MOD 5KTL3-XH 5kW Hybrid-Wechselrichter 3-phasig
MIN 3600TL-XH Hybridwechselrichter PV 3600W 1-phasig
MOD 7KTL3-XH 7kW Hybrid-Wechselrichter 3-phasig
MIN 4200TL-XH Hybridwechselrichter PV 4200W 1-phasig
MOD 9KTL3-XH 9kW Hybrid-Wechselrichter 3-phasig
MIN 4600TL-XH Hybridwechselrichter PV 4600W 1-phasig
MOD 10KTL3-XH 10kW Hybrid-Wechselrichter 3-phasig
ARK 2.5H-A1 Hochvoltbatterie
Die Growatt ARK 2,5H-A1 Hochvolt Batterie (MPN ARK-2.5H-A1) ist ein LiFePO4-Speicher mit hoher Zyklenfestigkeit und langer Lebensdauer. Das modulare, stapelbare Konzept ermöglicht eine flexible Anwendung für verschiedene Szenarien und ist leicht zu installieren. Die Batterie bietet hervorragende Leistungen bei hoher Belastung und ist mit seinem IP65-Schutz auch für die Installation im Freien geeignet. Um Überspannungen im System zu vermeiden, kommt der Softstart zum Einsatz.
Über die ARK 2,5H-A1-Batterie:
Modulares, stapelbares Batteriekonzept
Kobaltfreies Lithium-Eisenphosphat (LFP)
Hohe Zyklenfestigkeit und lange Lebensdauer
Wand- oder Bodeninstallation möglich
Softstart zum Schutz des Systems vor Überspannungen
Automatisches Aufwachen bei Unterspannung
Schutzart IP65 für die Installation im Freien
Ferndiagnose und Firmware-Update
Einsatzgebiete
Für netzgebundene, sowie autarke Photovoltaikanlagen
Notstromversorgung
Unterbrechungsfreie Stromversorgungen (USV / UPS)
Softstart zum Schutz des Systems
Der Softstart-Mechanismus ist eine Schutzfunktion, die bei der Growatt-Batterie zum Einsatz kommt, um das System vor Überspannungen zu schützen. Beim Starten oder Einschalten der Batterie wird die Stromversorgung allmählich erhöht, um das System vor Schäden zu bewahren, die durch eine plötzliche Spannungsspitze verursacht werden könnten. Auf diese Weise wird ein reibungsloser und sicherer Betrieb des Batteriesystems gewährleistet.
Hohe Zyklen-Lebensdauer
Die Growatt ARK Batteriemodule sind aufgrund ihrer extrem hohen Zyklen-Lebensdauer und der Verwendung von LiFePo4-Zellen eine ideale Speicherlösung für Photovoltaikanlagen. Unabhängig davon, ob es sich um ein netzgeführtes oder ein Inselsystem handelt, bietet der Growatt Speicher im Vergleich zu herkömmlichen Bleibatterien und anderen Lithium-Technologien zahlreiche Vorteile.
Technische Daten:
Batterie-Typ: Kobaltfreies Lithium-Eisenphosphat (LiFePo4)
Energiekapazität: 2,56 kWh
Nutzbare Kapazität: 2,3 kWh
Nennspannung: 51,2 V
Betriebsspannungsbereich: 47,2-56,8 V
Lade-/Entladestrom: 25 A/0,5 C
Schutzart: IP65
Temperaturbereich: -10~50° C
Abmessung: 650 x 260 x 180 mm
Gewicht: ca. 28 kg
10 Jahre Herstellergarantie
Zertifikate: IEC62619, CE, CEC, RCM, UN38.3
BMS Steuerungseinheit
Das Growatt BDC 95045-A1 BMS fungiert als zentrale Überwachungs- und Steuereinheit innerhalb des ARK Hochvolt-Batteriesystems und unterstützt die Kommunikation mit den Growatt MIN- und MOD-XH-Invertern. Es ermöglicht die Verbindung von bis zu 10 Batteriemodulen mit einer individuellen Kapazität von 2,56 kWh. Diese Module können in Serie geschaltet werden, um einen Batterieturm zu bilden, der eine Gesamtkapazität von bis zu 25,64 kWh aufweist. Es können auch Speichertürme miteinander verbunden werden, pro Turm wird dabei ein BMS benötigt.
Über das BDC 95045-A1 BMS
Kompatibel mit Growatt MIN-XH und MOD-XH Invertern
Modulares, stapelbares Batteriekonzept
Überwachung und Steuerung
BMS Steuerungsparameter
Zu den Steuerparametern gehören der Ladezustand (SOC), die Netzspannung, der Strom, die Zellspannung, die Zelltemperatur und die PCBA-Temperaturmessung. Durch die präzise Überwachung dieser Parameter gewährleistet das BMS eine optimale Leistung und Langlebigkeit der Batterie.
Flexibel Erweitern
Das ARK Batteriesystem von Growatt bietet eine hohe Flexibilität durch seine erweiterbaren Konfigurationsmöglichkeiten, die von 2,56 kWh bis zu 25,6 kWh reichen. Die Installation und Erweiterung des Systems gestaltet sich einfach und unkompliziert durch das modulare Design und die Verwendung von Kabeln. Eine weitere Innovation des ARK Systems ist, dass im Gegensatz zu anderen Batteriesystemen kein Batterieschrank benötigt wird. Lediglich eine Batteriebasis ist für einen stabilen Stand erforderlich.
Technische Daten:
Schutzart: IP65
Temperaturbereich: -10~50° C
Abmessung: 650 x 260 x 185 mm
Kommunikation: CAN
Gewicht: 8 kg
10 Jahre Herstellergarantie
Anschlusskabelset zu Wechselrichter
Das Growatt Batterie-Kabelset wird benötigt, um Growatt ARK2.5H-A1 Batterien mit Wechselrichtern der MIN- oder MOD-XH-Serie zu verbinden.
2x 2m Stromkabel (Plus/Minus)
2m Kommunikationskabel
2m Erdungsleitung
ARK Batteriebasis
Die Growatt ARK Batteriebasis ist für die Bodeninstallation von Growatt ARK-Batteriemodulen geeignet und sorgt für einen sicheren Stand des Batterieturms. Das Growatt ARK System ist modular aufgebaut, d.h. es können mehrere Batterien kombiniert werden, wobei die Growatt Base als Grundlage dient. Auf einer Basis können bis zu 10 Speichermodule, sowie das zugehörige BMS gestapelt werden.
für die Bodenmontage von Growatt ARK HV und XH Batterien
je Batterieturm eine Basis
Gewicht: 3kg
Varianten ab 3.073,26 €*
3.543,65 €*
2.977,86 €
**
Das ARK Hochvolt-Speichersystem von Growatt ist durch sein modulares Konzept flexibel einsetzbar und bei Bedarf erweiterbar. Ein Batterieturm kan...
Das ARK Hochvolt-Speichersystem von Growatt ist durch sein modulares Konzept flexibel einsetzbar und bei Bedarf erweiterbar. Ein Batterieturm kann mit mindestens 3 bis maximal 10 ARK Hochvoltbatterien errichtet werden. Zur Inbetriebnahme mit einem kompatiblen Wechselrichter ist eine BMS-Steuerungseinheit und ein Verbindungskabelset enthalten. Zur Bodeninstallation können steht optional noch die Batterie-Basis zur Verfügung.
Das Growatt Hochvolt-Batteriesystem enthält:
ARK 2.5H-A1 Hochvoltbatterie LiFePO4 2,56kWh (3-10x je nach Auswahl)
HVC 60050-A1 ARK BMS Steuerungseinheit
Anschlusskabelset ARK-Batterie zu Wechselrichter
Optional: Batterie-Basis Bodeninstallation
Kompatible Wechselrichter
Growatt SPH BU-UP
Growatt SPA BH
SPH 4000TL3 BH-UP 4kW Hybridwechselrichter 3-phasig
SPA 5000TL3 BH-UP 5kW String-Wechselrichter 3-phasigSPA 5000TL3 BH-UP 5kW String-Wechselrichter 3-phasig
SPH 4000TL3 BH-UP 4kW Hybridwechselrichter 3-phasigSPH 5000TL3 BH-UP 5kW Hybridwechselrichter 3-phasig
SPA 6000TL3 BH-UP 6kW String-Wechselrichter 3-phasig
SPH 6000TL3 BH-UP 6kW Hybridwechselrichter 3-phasig
SPA 8000TL3 BH-UP 8kW String-Wechselrichter 3-phasig
SPH 7000TL3 BH-UP 7kW Hybridwechselrichter 3-phasig
SPA 10000TL3 BH-UP 10kW String-Wechselrichter 3-phasig
SPH 8000TL3 BH-UP 8kW Hybridwechselrichter 3-phasig
SPH 10000TL3 BH-UP 10kW Hybridwechselrichter 3-phasig
ARK 2.5H-A1 Hochvoltbatterie
Die Growatt ARK 2,5H-A1 Hochvolt Batterie (MPN ARK-2.5H-A1) ist ein LiFePO4-Speicher mit hoher Zyklenfestigkeit und langer Lebensdauer. Das modulare, stapelbare Konzept ermöglicht eine flexible Anwendung für verschiedene Szenarien und ist leicht zu installieren. Die Batterie bietet hervorragende Leistungen bei hoher Belastung und ist mit seinem IP65-Schutz auch für die Installation im Freien geeignet. Um Überspannungen im System zu vermeiden, kommt der Softstart zum Einsatz.
Über die ARK 2,5H-A1-Batterie:
Modulares, stapelbares Batteriekonzept
Kobaltfreies Lithium-Eisenphosphat (LFP)
Hohe Zyklenfestigkeit und lange Lebensdauer
Wand- oder Bodeninstallation möglich
Softstart zum Schutz des Systems vor Überspannungen
Automatisches Aufwachen bei Unterspannung
Schutzart IP65 für die Installation im Freien
Ferndiagnose und Firmware-Update
Einsatzgebiete
Für netzgebundene, sowie autarke Photovoltaikanlagen
Notstromversorgung
Unterbrechungsfreie Stromversorgungen (USV / UPS)
Softstart zum Schutz des Systems
Der Softstart-Mechanismus ist eine Schutzfunktion, die bei der Growatt-Batterie zum Einsatz kommt, um das System vor Überspannungen zu schützen. Beim Starten oder Einschalten der Batterie wird die Stromversorgung allmählich erhöht, um das System vor Schäden zu bewahren, die durch eine plötzliche Spannungsspitze verursacht werden könnten. Auf diese Weise wird ein reibungsloser und sicherer Betrieb des Batteriesystems gewährleistet.
Hohe Zyklen-Lebensdauer
Die Growatt ARK Batteriemodule sind aufgrund ihrer extrem hohen Zyklen-Lebensdauer und der Verwendung von LiFePo4-Zellen eine ideale Speicherlösung für Photovoltaikanlagen. Unabhängig davon, ob es sich um ein netzgeführtes oder ein Inselsystem handelt, bietet der Growatt Speicher im Vergleich zu herkömmlichen Bleibatterien und anderen Lithium-Technologien zahlreiche Vorteile.
Technische Daten für je 1 Batteriemodul:
Batterie-Typ: Kobaltfreies Lithium-Eisenphosphat (LiFePo4)
Energiekapazität: 2,56 kWh
Nutzbare Kapazität: 2,3 kWh
Nennspannung: 51,2 V
Betriebsspannungsbereich: 47,2-56,8 V
Lade-/Entladestrom: 25 A/0,5 C
Schutzart: IP65
Temperaturbereich: -10~50° C
Abmessung: 650 x 260 x 180 mm
Gewicht: ca. 28 kg
10 Jahre Herstellergarantie
Zertifikate: IEC62619, CE, CEC, RCM, UN38.3
BMS Steuerungseinheit
Das Growatt HVC-60050-A1 BMS ist eine zentrale Überwachungs- und Steuereinheit, die Teil des ARK HV Hochvoltbatteriesystems ist und die Kommunikation mit den Growatt SPA und SPH Invertern unterstützt. Mit diesem BMS können bis zu 10 Batteriemodule mit einer Kapazität von jeweils 2,56 kWh verbunden werden. Diese Module können in Serie geschaltet werden, um einen Batterieturm zu bilden, der eine Gesamtkapazität bis zu 25,64 kWh bietet. Es können auch Speichertürme miteinander verbunden werden, pro Turm wird dabei ein BMS benötigt.
Über das HVC 60050-A1 BMS
Kompatibel mit Growatt SPA und SPH Invertern
Modulares, stapelbares Batteriekonzept
Überwachung und Steuerung
BMS Steuerungsparameter
Zu den Steuerparametern gehören der Ladezustand (SOC), die Netzspannung, der Strom, die Zellspannung, die Zelltemperatur und die PCBA-Temperaturmessung. Durch die präzise Überwachung dieser Parameter gewährleistet das BMS eine optimale Leistung und Langlebigkeit der Batterie.
Flexibel Erweitern
Das ARK Batteriesystem von Growatt bietet eine hohe Flexibilität durch seine erweiterbaren Konfigurationsmöglichkeiten, die von 2,56 kWh bis zu 25,6 kWh reichen. Die Installation und Erweiterung des Systems gestaltet sich einfach und unkompliziert durch das modulare Design und die Verwendung von Kabeln. Eine weitere Innovation des ARK Systems ist, dass im Gegensatz zu anderen Batteriesystemen kein Batterieschrank benötigt wird. Lediglich eine Batteriebasis ist für einen stabilen Stand erforderlich.
Technische Daten:
Eingangs-/Ausgangsspannungsbereich: 90~585V
Nennstrom: 25A
Schutzart: IP65
Temperaturbereich: -10~50° C
Abmessung: 650 x 260 x 185 mm
Kommunikation: CAN
Gewicht: 8,5 kg
Anschlusskabelset zu Wechselrichter
Das Growatt Batterie-Kabelset wird benötigt, um Growatt ARK2.5H-A1 Batterien mit Wechselrichtern der dreiphasigen SPH- oder SPA-Serie zu verbinden.
2x 2m Stromkabel (Plus/Minus)
2m Kommunikationskabel
ARK Batteriebasis
Die Growatt ARK Batteriebasis ist für die Bodeninstallation von Growatt ARK-Batteriemodulen geeignet und sorgt für einen sicheren Stand des Batterieturms. Das Growatt ARK System ist modular aufgebaut, d.h. es können mehrere Batterien kombiniert werden, wobei die Growatt Base als Grundlage dient. Auf einer Basis können bis zu 10 Speichermodule, sowie das zugehörige BMS gestapelt werden.
für die Bodenmontage von Growatt ARK HV und XH Batterien
je Batterieturm eine Basis
Gewicht: 3kg
Varianten ab 4.005,35 €*
3.510,90 €*
2.950,34 €
**
Das ARK Hochvolt-Speichersystem von Growatt ist durch sein modulares Konzept flexibel einsetzbar und bei Bedarf erweiterbar. Ein Batterieturm kan...
Der Speicher-Nachrüstsatz von Growatt eignet sich ideal zur Erweiterung deiner bestehenden Solaranlage. Das System umfasst (je nach Auswahl) 3-10 ARK 2.5H-A1 modulare, stapelbare Hochvoltbatterien, die mit je 51,2V Nennspannung und einem modernen LiFePO4-Batterietyp ausgestattet sind. Die dazugehörige HVC 60050-A1 BMS Steuereinheit und Batteriebasis zur Bodenmontage schließen den Turm vollendend ab. Ergänzend dazu enthält das Set einen SPA 5000TL3 BH-UP Netz-Wechselrichter inkl. Shine Wifi-X Kontrolleinheit und einen 3-phasigen TPM-E Stromzähler, der für die Netzexportbegrenzungen und Eigenverbrauchsüberwachung zum Einsatz kommt. Um eine Verbindung von Batterieturm zum Wechselrichter herstellen zu können, wird ein Batterieanschlusskabelset direkt mit dazu geliefert.
Installationshinweis: Bei diesem nicht steckerfertigen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachten Sie die Gebrauchsanweisung!
Hohe Zyklenfestigkeit und lange Lebensdauer
Unterbrechungsfreie Stromversorgungen (USV / UPS)
100% dreiphasiger Unsymmetrieausgang
Eigenverbrauchsüberwachung
WiFi-Datenlogger
Für netzgebundene, sowie autarke Photovoltaikanlagen
Notstromversorgung
Der Nachrüstsatz enthält:
3-10x Growatt ARK 2.5H-A1 Hochvoltbatterie LiFePO4 2,56kWh (je nach Auswahl)
1x Growatt SPA 5000TL3 BH-UP 5kW Netz-Wechselrichter 3-phasig
1x Growatt HVC 60050-A1 ARK Steuerungseinheit BMS für SPH- und SPA-Inverter
1x Growatt TPM-E Stromzähler 3-phasig 100A Smart Meter
1x Growatt Shine WiFi-X Datenlogger
1x Growatt Batterie-Basis für ARK-2.5-A1 XH/HV-Serie
1x Growatt ARK-2.5H-A1 Batterieanschlusskabelset für SPH- und SPA-Wechselrichter
Growatt ARK 2.5H-A1 Hochvoltbatterie
Die Growatt ARK 2,5H-A1 Hochvolt Batterie (MPN ARK-2.5H-A1) ist ein LiFePO4-Speicher mit hoher Zyklenfestigkeit und langer Lebensdauer. Das modulare, stapelbare Konzept ermöglicht eine flexible Anwendung für verschiedene Szenarien und ist leicht zu installieren. Die Batterie bietet hervorragende Leistungen bei hoher Belastung und ist mit seinem IP65-Schutz auch für die Installation im Freien geeignet. Um Überspannungen im System zu vermeiden, kommt der Softstart zum Einsatz.
Über die ARK 2,5H-A1-Batterie:
Modulares, stapelbares Batteriekonzept
Kobaltfreies Lithium-Eisenphosphat (LFP)
Hohe Zyklenfestigkeit und lange Lebensdauer
Wand- oder Bodeninstallation möglich
Softstart zum Schutz des Systems vor Überspannungen
Automatisches Aufwachen bei Unterspannung
Schutzart IP65 für die Installation im Freien
Ferndiagnose und Firmware-Update
Batterie-Basis und Batterieanschlussset im Nachrüstsatz integriert
Das ARK-Batteriesystem
Durch das modulare Konzept ist das ARK-System flexibel einsetzbar und bei Bedarf erweiterbar. Ein Batterieturm kann mit mindestens 2 und bis zu 10 Speichermodule errichtet werden, es können auch mehrere Türme in einem System installiert werden. Zum Betrieb wird pro Turm ein BMS-Steuerungselement, sowie ein Verbindungskabelset zum entsprechenden Wechselrichter benötigt. Zur Bodeninstallation ist zusätzlich eine Batterie-Basis pro Turm nötig. Die ARK-Hochvolt-Speicher sind mit den MIN- und MOD-XH, sowie den dreiphasigen SPH- und SPA-Wechselrichtern kompatibel. Je nach Inverter-Serie wird eine andere Steuerungseinheit, ein anderes Verbindungskabelset und eine unterschiedliche Startanzahl der Batterien benötigt. Das ARK-XH-System beginnt mit 2, das ARK-HV-System wiederum mit 3 Batterien.
Flexibel Erweitern: Das ARK Batteriesystem von Growatt bietet eine hohe Flexibilität durch seine erweiterbaren Konfigurationsmöglichkeiten, die von 5,12 kWh bis zu 25,6 kWh reichen. Die Installation und Erweiterung des Systems gestaltet sich einfach und unkompliziert durch das modulare Design und die Verwendung von Kabeln. Eine weitere Innovation des ARK Systems ist, dass im Gegensatz zu anderen Batteriesystemen kein Batterieschrank benötigt wird. Lediglich eine Batteriebasis ist für einen stabilen Stand erforderlich.
Softstart zum Schutz des Systems: Der Softstart-Mechanismus ist eine Schutzfunktion, die bei der Growatt-Batterie zum Einsatz kommt, um das System vor Überspannungen zu schützen. Beim Starten oder Einschalten der Batterie wird die Stromversorgung allmählich erhöht, um das System vor Schäden zu bewahren, die durch eine plötzliche Spannungsspitze verursacht werden könnten. Auf diese Weise wird ein reibungsloser und sicherer Betrieb des Batteriesystems gewährleistet.
Hohe Zyklen-Lebensdauer: Die Growatt ARK Batteriemodule sind aufgrund ihrer extrem hohen Zyklen-Lebensdauer und der Verwendung von LiFePo4-Zellen eine ideale Speicherlösung für Photovoltaikanlagen. Unabhängig davon, ob es sich um ein netzgeführtes oder ein Inselsystem handelt, bietet der Growatt Speicher im Vergleich zu herkömmlichen Bleibatterien und anderen Lithium-Technologien zahlreiche Vorteile.
Technische Daten:
Batterie-Typ: Kobaltfreies Lithium-Eisenphosphat (LiFePo4)
Energiekapazität: 2,56 kWh
Nutzbare Kapazität: 2,3 kWh
Nennspannung: 51,2 V
Betriebsspannungsbereich: 47,2-56,8 V
Lade-/Entladestrom: 25 A/0,5 C
Schutzart: IP65
Temperaturbereich: -10~50° C
Abmessung: 650 x 260 x 180 mm
Gewicht: ca. 28 kg
10 Jahre Herstellergarantie
Zertifikate: IEC62619, CE, CEC, RCM, UN38.3
BMS Steuerungseinheit HVC 60050-A1
Das Growatt HVC-60050-A1 BMS ist eine zentrale Überwachungs- und Steuereinheit, die Teil des ARK HV Hochvoltbatteriesystems ist und die Kommunikation mit den Growatt SPA und SPH Invertern unterstützt. Mit diesem BMS können bis zu 10 Batteriemodule mit einer Kapazität von jeweils 2,56 kWh verbunden werden. Diese Module können in Serie geschaltet werden, um einen Batterieturm zu bilden, der eine Gesamtkapazität bis zu 25,64 kWh bietet. Zu den Steuerparametern gehören der Ladezustand (SOC), die Netzspannung, der Strom, die Zellspannung, die Zelltemperatur und die PCBA-Temperaturmessung. Durch die präzise Überwachung dieser Parameter gewährleistet das BMS eine optimale Leistung und Langlebigkeit der Batterie.
Technische Daten:
Eingangs-/Ausgangsspannungsbereich: 90~585V
Nennstrom: 25A
Schutzart: IP65
Temperaturbereich: -10~50° C
Abmessung: 650 x 260 x 185 mm
Kommunikation: CAN
Gewicht: 8,5 kg
SPA 5000TL3 BH-UP
Der SPA 5000TL3 BH-UP von Growatt ist ein 3-phasiger Netz-Wechselrichter, der eine hochmoderne Lösung für Ihre Solarprojekte darstellt. Mit seiner Möglichkeit über programmierbare Arbeitsmodi, einer VPP-Schnittstelle und einer breiten Batteriespannung von 100-550V bietet er Effizienz und Flexibilität. Zusätzlich werden Nachrüstungen und neue Systeme unterstützt, sowie die Kompatibilität mit Hochvoltbatterien gewährleistet.
Über den SPA 5000TL3 BH-UP Inverter
100% dreiphasiger Unsymmetrieausgang
Intelligente Leistungssteuerung auf Phasenebene
Intelligente Laststeuerung über Trockenkontakt
Breite Batteriespannung 100-550 V
USV-Funktion, 10ms Überleitung
VPP Schnittstelle
Programmierbare Arbeitsmodi
Anzeige über LED und LCD
Unterstützt Lithium- und Bleisäurebatterien
Einfache Installation
Intelligentes Lastmanagement
Die integrierte smarte Laststeuerung des Wechselrichters ermöglicht eine präzise und effiziente Kontrolle des Energieverbrauchs. Durch den Einsatz eines potentialfreien Kontakts kann die Steuerung von elektrischen Verbrauchern intelligent und priorisiert erfolgen. Diese Funktion erlaubt eine automatische Erkennung des Energiebedarfs und optimale Nutzung der verfügbaren Energie. Das smarte Lastmanagement gewährleistet eine optimale Verteilung der Energie und trägt somit zu einer effizienten Nutzung bei. Mit der intelligenten Laststeuerung über den Trockenkontakt ist der Wechselrichter in der Lage, den Energiefluss zu optimieren und einen effizienten Betrieb Ihrer Solaranlage sicherzustellen.
Betriebs-Modi – Je nach System-Anforderungen konfigurierbar
Online-Modus: Benutzer können im Online-Modus einen geeigneten Prioritätsmodus gemäß der Anfrage festlegen, währen der SPA arbeitet. Wenn die LCD- und Tasteneinstellungen verwendet werden, kann nur ein Zeitraum festgelegt werden. Wenn jedoch die Website-Einstellungen verwendet werden, können bis zu drei Zeiträume für den Prioritätsmodus festgelegt werden
Load First (Zuerst laden): Mit einem Wechselrichter im SPA-System wird die Energie vom Wechselrichter optimiert für die Last verwendet und dann die Batterie aufgeladen. Überschüssige Energie wird an das Netz exportiert. Ohne Wechselrichter oder wenn die Energie dessen schwach ist, entlädt die Batterie zuerst für die Last und das Netz liefert die Energie, wenn die Batteriekapazität nicht ausreicht.
Battery First (Zuerst Batterie): Wenn die SPA-Serie in diesem Modus arbeitet, wird zuerst die Batterie aufgeladen. Dies eignet sich für Zeiträume mit geringem Stromverbrauch. Es müssen die Ein- und Ausschaltzeiten des Modus, sowie die Endzeit des Batterie-Ladezustands festgelegt werden. Es kann auch eine Leistung eingestellt werden, die kleiner ist als die maximale Ausgangsleistung der Batterie. Mit einem Wechselrichter im SPA-System wird die Energie vom Wechselrichter zuerst für die Batterie verwendet, dann für die Last. Das Netz liefert die Energie, wenn die Leistung des Wechselrichters nicht ausreichen sollte. Ohne Wechselrichter oder wenn die Energie dessen zu schwach ist, wird die Batterie und die Last vom Netz versorgt.
Grid First (Zuerst Netz): Wenn die SPA-Serie im Netz-First-Modus arbeitet, wird die Energie zuerst ins Netz eingespeist. Es können Zeiträume eingestellt werden, wenn der Stromverbrauch zu hoch ist. Hier müssen die Ein- und Ausschaltzeiten des Modus, sowie die Endzeit des Batterie-Ladezustands festgelegt werden. Es kann eine Leistung eingestellt werden, die kleiner ist als die maximale Ausgangsleistung der Batterie. Mit einem Wechselrichter im SPA-System entlädt sich die Batterie zur Last. Wenn die Summe aus Wechselrichterleistung und Batterieleistung größer ist als die Last, fließt überschüssige Energie ins Netz. Ohne Wechselrichter oder wenn die Energie dessen zu schwach ist, entlädt die Batterie zur Last und überschüssige Energie fließt ins Netz.
Backup-Modus: Wenn das Netz ausfällt, schaltet das System in den Backup-Modus und die Wechselstromausgabe erfolgt über den EPS LOAD-Anschluss unter Verwendung der gesamten Energie aus der Batterie. Zu beachten ist, dass die maximale Ausgangsleistung der SPA in diesem Modus 10.000W beträgt und die Last, die mit dem EPS LOAD-Anschluss verbunden ist, geringer als 10.000W sein sollte. Hinweis: Man kann auf dem LCD nur einen Zeitraum für den "Battery First" und "Grid First" einstellen. Wenn man mehr einstellen möchte, dann über den Shineserver.
Fehlermodus: Das intelligente Steuersystem des SPA`s überwacht und passt kontinuierlich den Status des Systems an. Wenn der Wechselrichter unerwartete Ereignisse wie Systemfehler oder Maschinenfehler erkennt, wird die LCD-Anzeige die Fehlerinformation anzeigen und die LED-Leuchte im Fehlermodus aufleuchten.
Programmierungsmodus: Der Programmierungsmodus zeigt an, dass das SPA-System aktualisiert wird. Die Stromversorgung sollte während des Vorgangs nicht unterbrochen werden. Der Wechselrichter wird automatisch ausgeloggt, wenn das Update abgeschlossen ist und in einen anderen Modus wechselt.
Überprüfungsmodus: Bevor der SPA im normalen Modus arbeitet, wird er in den Selbstüberprüfungsmodus wechseln. Wenn dann alles in Ordnung ist, wechselt das System in den normalen Modus. Andernfalls reagiert der Fehlermodus darauf.
Standby-Modus: Wenn das System keine Fehler aufweist, jedoch die Bedingungen nicht erfüllt sind, bleibt der SPA im Standby-Modus.
Technische Daten
AC-Nennleistung: 5000W
AC-Nennspannungsbereich: 230/400V (310-476V)
Frequenzbereich: 50/60Hz, ±5Hz
Max. Ausgangsstrom: 7,6A
Batteriespannungsbereich: 100-550V
Max. Lade- und Entladestrom: 25A
IP Schutzklasse: IP65
Herstellergarantie: 10 Jahre
Betriebstemperaturbereich: -25°C - +60°C
Maximaler Wirkungsgrad von 97,8 %
Abmessungen: 505 x 453 x 198 mm
Gewicht: 28 kg
TPM-E Stromzähler
Der TPM-E Stromzähler von Growatt ist eine 3-phasige Komplettlösung für Netzexportbegrenzungen und Eigenverbrauchsüberwachung, deren Daten über ein LCD-Display abgelesen werden kann. Er zeichnet sich durch eine hohe Messgenauigkeit und einfache Installation durch Plug and Play aus. Mit RS485-Kommunikation und direkten Anschlüssen, ist der Stromzähler mit sehr vielen Wechselrichtern von Growatt kompatibel.
Schnelle Plug-and-Play Installation
Präzise Messung des aktuellen Verbrauchs
Für dreiphasige Systeme
Unterstützt Zero-Export Funktion mit Growatt Invertern
Technische Daten:
Abmessungen: 72 x 94,5 x 65 mm
Gewicht: 398 g
Betriebstemperaturbereich: -25°C - +55°C
Temperaturbereich Lagerung: -40°C - +70°C
Schutzart: IP51
Stromnetz-Typ: 3P4W
Eingangsspannung: 320-520V AC
Frequenz: 50/60 Hz
Max. Strom: 100 A
Kommunikation: RS485
Shine WiFi-X Kontrolleinheit
Der Growatt ShineWiFi-X Datenlogger (MPN: ShineWiFi-X) stattet einen Growatt-Wechselrichter mit WiFi aus, sodass man mittels Online Monitoring Daten übermitteln und einsehen kann. Dafür werden Speicherdaten über einem Monat hinweg festgehalten. Bei kabelloser Kommunikation spielt der Datenschutz eine große Rolle, sodass diese Informationen verschlüsselt werden können. Die Growatt-Server sind in Frankfurt stationiert.
LED-Anzeige
USB-Kommunikationsschnittstelle
App Konfiguration
Online Monitoring und Wartung
Eingebauter Speicher
Kabelfreie und einfache Installation
Growatt Überwachungsplattform
Mit dem Shine WiFi-X Datenlogger kann die Growatt Monitoring-Plattform genutzt werden. Diese ist als Smartphone-App (für iOS und Android), als auch in einer Webversion verfügbar. Die Nutzung der Plattform ist kostenfrei. Über Shine können alle Growatt-Produkte, die in Besitz sind, konfiguriert und überwacht werden. Die Anzeige des Eigenverbrauchs und Trends ist ebenfalls möglich.
Technische Daten
Drahtloser Standard: 802,11 b/g/n
Wireless Frequenzbereich: 2,4~2,5GHz
Abmessungen: 135 x 79 x 29 mm
Gewicht: 60 g
Schutzklasse: IP65
Arbeitstemperaturbereich: -20°C - +65°C
6.720,35 €*
5.647,35 €
**
Der Speicher-Nachrüstsatz von Growatt eignet sich ideal zur Erweiterung deiner bestehenden Solaranlage. Das System umfasst (je nach Auswahl)...
All-In-One ESS - On- und Offgrid, LFP Batterie, Wärmefolie, Plug&Play
Entdecke jetzt die Zukunft der Energieversorgung mit dem All-In-One System KStar Blue-S by Offgridtec. Das leistungsstarke 3-phasige System, bestehend aus dem effizienten 10kW Hybrid-Inverter und den neuesten LFP-Batterien mit 10,2kWh Kapazität, versorgt dich und dein Zuhause nachhaltig und zuverlässig mit Energie. Durch seine Hybridfunktion nutzt der Inverter sowohl Solarenergie, als auch Netzstrom, um deinen Energiebedarf jederzeit effizient zu decken. Die integrierte Verteilerbox ermöglicht eine kompakte und bequeme Verteilung des erzeugten Stroms. Die modularen Batteriepacks zählen mit ihrer CATL LFP-Zelltechnologie zu den sichersten und effizientesten auf dem Markt. Die innovative Wärmefolie ermöglicht einen durchgehenden Betrieb bei bis zu -10°C.
Die mobile APP-Überwachung ermöglicht dir jederzeit und überall die Kontrolle über dein System, während die einstellbare Leistung in jeder Phase und die Unterstützung der Dieselgeneratorsteuerung maximale Flexibilität bieten. Auch direkt am Gerät können über das praktische Display Einstellungen vorgenommen werden. Darüber hinaus ermöglicht der 3-phasige Inverter die Integration von PV-Modulen bis zu 20kWh. Das intelligente Energiemanagement und die verschiedenen Betriebsmodi sorgen für Versorgungssicherheit im Falle eines Stromausfalls bzw. Blackouts, ermöglichen ein Sparen bei den Stromkosten und vieles mehr.
Das Energie-Speichersystem enthält neben dem Hybrid-Wechselrichter und den beiden Speichermodulen die passende Batteriebasis für ein einfaches und sicheres Stapeln des Systems am Boden. Zum Lieferumfang gehören ebenfalls die nötigen Verbindungskabel um das Set in Betrieb zu nehmen.
Kompakt, sicher, effizient
Plug&Play - einfache Installation
Dreiphasiger Ausgang
Einstellbare Leistung in jeder Phase
Unterstützt hohe PV-Spannung
Mobile App-Überwachung
On&Off Netzparallelsystem
Unterstützt Dieselgeneratorsteuerung (DI/DO)
Zwei MPP-Tracker (Maximum Power Point)
CATL-LFP-Batterie
90% Entladetiefe (DoD)
Lebensdauer: ~10.000 Zyklen
Hybrid-Wechselrichter
Im Vergleich zu herkömmlichen Wechselrichtern bieten Hybrid-Wechselrichter eine erweiterte Funktionalität. Sie ermöglichen nicht nur die Einspeisung des erzeugten Solarstroms ins Netz, sondern auch die Speicherung in Batterien. Dadurch kann der gespeicherte Solarstrom genutzt werden, selbst wenn keine Sonneneinstrahlung vorhanden ist. Zusätzlich optimieren Hybrid-Wechselrichter den Stromverbrauch, indem sie den erzeugten Solarstrom vorrangig im Haushalt verwenden, bevor er ins Netz eingespeist wird. Dies führt zu einer Reduzierung der Energiekosten und einer verringerten Abhängigkeit von teurem Netzstrom.
Maximum Power Point Tracking
Dank der Maximum Power Point Tracking (MPPT) Technologie kann eine Solaranlage ihren Ertrag optimieren. Der Blue-S-10KT-Wechselrichter ist mit zwei MPPTs ausgestattet, der die Spannung und Stromstärke gemäß der Sonneneinstrahlung und Modultemperatur der Solarmodule anpasst. Mit seinem großen MPPT-Spannungsbereich können mehrere Solarmodule effizient angeschlossen werden, um eine optimale Energieerzeugung zu gewährleisten. Dieser Vorteil wird besonders deutlich, wenn sich die Lichtintensität aufgrund teilweiser Bewölkung kontinuierlich verändert.
On&Off Netzparallelsystem
Der Hybrid-Inverter bietet ein innovatives On&Off Netzparallelsystem. Es ermöglicht einen nahtlosen Wechsel zwischen dem Stromnetz und dem eigenen erzeugten Solarstrom. Im On-Grid-Betrieb wird der Solarstrom ins Netz eingespeist, um den Eigenverbrauch zu optimieren. Im Off-Grid-Betrieb kann der Inverter den Strom für den Eigenverbrauch oder die Batterieladung nutzen, wenn das Stromnetz nicht verfügbar ist. Dadurch bietet der Inverter Flexibilität, maximale Energieeffizienz und eine zuverlässige Stromversorgung in verschiedenen Betriebsmodi.
Dieselgeneratorsteuerung (DI/DO)
Die Dieselgeneratorsteuerung des KStar Blue-S-10KT Hybrid-Inverters bietet eine intelligente Lösung für die Steuerung und Nutzung eines Dieselgenerators als Backup-Stromquelle. Durch die Integration einer digitalen Eingangs- (DI) und Ausgangsschnittstelle (DO) ermöglicht der Inverter die automatische Aktivierung oder Deaktivierung des Dieselgenerators basierend auf vordefinierten Bedingungen.
Die Dieselgeneratorsteuerung des Wechselrichters sorgt für eine effiziente Nutzung der erneuerbaren Energieressourcen und minimiert den Einsatz des Dieselgenerators auf das notwendige Maß, um den Energiebedarf zu decken.
Mobile Überwachung über App
Mit der praktischen App-Überwachung des KStar Blue-S-10KT Hybrid-Inverters haben Sie jederzeit und von überall aus volle Kontrolle über Ihre Solaranlage. Die benutzerfreundliche mobile App liefert Echtzeitdaten zur Leistung Ihrer Solaranlage, einschließlich Energieertrag, Betriebsmodi und Batterieladestatus. Sie erhalten auch wichtige Benachrichtigungen bei Fehlfunktionen und können sofortige Maßnahmen ergreifen. Die intuitive Benutzeroberfläche ermöglicht die Anpassung von Einstellungen und die Überwachung der Batterieladung. Die App-Überwachung des KStar Blue-S-10KT Hybrid-Inverters bietet eine bequeme und effektive Möglichkeit, die Leistung Ihrer Solaranlage zu optimieren.
Schutzfunktionen
Der Kstar BluE-S-10KT Hybrid Inverter bietet umfassende Schutzfunktionen, darunter Kurzschluss-, AC-Fehlstrom-, Erdschluss-, Inselbildungs-, Überlast-, Überspannungs- und DC-Polaritätsschutz. Dies gewährleistet eine sichere und zuverlässige Nutzung des Inverters und schützt vor potenziellen Gefahren und Schäden.
Die Blue-Pack 5,1kWh Batterie
Das KStar Blue-Pack 5.1kWh Batteriemodul ist Teil des BluE Residential ESS Systems und bietet eine flexible und maßgeschneiderte Energieerweiterung mit modularer LFP-Batterietechnologie. Es verfügt über ein integriertes BMS und kann das BluE Residential ESS System mühelos auf bis zu 20kWh erweitern, um den individuellen Anforderungen gerecht zu werden. Eine zuverlässige Energieversorgung für private und gewerbliche Anwendungen und neue Möglichkeiten für eine nachhaltige Zukunft werden ermöglicht.
LFP-Batterien
LFP-Batterien, basierend auf Lithiumeisenphosphat-Technologie, bieten Ihnen ein Höchstmaß an Sicherheit, Langlebigkeit und Umweltverträglichkeit. Mit ihrer chemischen Stabilität und Widerstandsfähigkeit gegen Überhitzung sind sie die sichere Wahl für Ihre elektrischen Anwendungen. Die hohe Anzahl von Lade- und Entladezyklen gewährleistet eine lange Lebensdauer und zuverlässige Leistung. Dank des umweltfreundlichen Designs ohne den Einsatz seltener oder teurer Materialien sind unsere LFP-Batterien nicht nur nachhaltig, sondern auch kosteneffizient.
Integriertes BMS
Das KStar Blue-Pack 5.1kWh Batteriemodul verfügt über ein integriertes Batteriemanagementsystem (BMS). Das BMS überwacht und steuert verschiedene Parameter, wie die Systemspannung, den Strom, die Zellspannung, die Zelltemperatur und die PCBA-Temperaturmessung. Das BMS gewährleistet eine präzise und effiziente Steuerung des Batteriebetriebs. Darüber hinaus zeichnet sich das integrierte BMS durch einen geringen Stromverbrauch von weniger als 2W aus, was zu einer optimalen Energieeffizienz des Systems beiträgt.
Flexibel Erweitern
Das 3-Ph Blue Residential ESS-System von KStar zeigt hierbei seine flexiblen Konfigurationsmöglichkeiten. Die Systeme sind bis zu 20kWh erweiterbar. Durch das einfache und modulare Design, gestaltet sich die Installation und Erweiterung sehr unkompliziert mit Hilfe von Kabeln. Ein weiterer Fortschritt des neuen Speichersystems besteht darin, dass im Gegensatz zu anderen Systemen, kein Batterieschrank mehr benötigt wird. Lediglich eine Batteriebasis wird für einen sicheren Stand benötigt. Diese ist bereits im Lieferumfang des Hybrid-Systems enthalten
Integration in bestehende Photovoltaikanlagen
Die KSTAR Hybrid-Wechselrichter sind kompatibel mit bereits bestehenden PV-Anlagen, die keinen Stromspeicher haben. Der bestehende Solar-Wechselrichter kann dabei weiterhin genutzt werden. In diesem Szenario fungiert der KSTAR Inverter ähnlich wie ein AC-gekoppelter Batterie-Wechselrichter. Die Gesamtanlage kann zudem durch den einfachen Anschluss weiterer Solar-Module direkt an den Hybrid-Wechselrichter erweitert werden.
Die Wiederverwendung der vorhandenen Komponenten bietet zahlreiche Vorteile. Dies führt zu einer Reduzierung des Installationsaufwands und der Kosten. Zudem trägt dies zur Schonung der Umwelt bei und schützt vor Wertverlust früherer Investitionen.
Technische Daten
PV-Input
Empfohlene Modulleistung: bis zu 20kW
Max. DC-Spannung: 1100V
Nennspannung: 720V
MPPT Spannungsbereich: 140V-1000V
Anlaufspannung: 200V
Max. Eingangsstrom pro MPPT: 15A
Max. Kurzschlussstrom pro MPPT: 20A
Batterie-Input
Batterie Nennspannung 51,2V
Ladespannungsbereich: 44-58V
Max. Ladestrom: 160A
Max. Entladestrom: 200A
Grid-Output
AC-Nennausgangsleistung: 10kW
Max. AC-Scheinleistung: 11kVa
AC-Nennspannung: 400Vac
AC-Frequenzbereich: 50/60Hz+/- 5Hz
Nennausgangsstrom: 13,3A
Max. Ausgangsstrom: 16A
Backup-Output:
AC-Nennausgangsleistung: 9kW
Max. AC Ausgangsstrom: 10kVa
Nennausgangsstrom: 13,3A
Max. Ausgangsspannung: 14,5A
Nennausgangsspannung:400V
Nennausgangsfrequenz: 50/60Hz
Allgemeine Informationen Inverter
Abmessungen: 540 x 980 x 240mm
Gewicht: 51kg
Betriebstemperatur: -25°C~60°C
Schutzart: IP65
Batteriemodul Blue-Pack 5.1
Batterie-Typ: CATL Lithium-Eisenphosphat (LiFePO4)
Kapazität: 5,12kWh
Nennspannung: 51,2V
DC-Schutzschalter: 125A
Betriebsspannungsbereich: 44,8-56,5V
Lebensdauer: ~10.000 Zyklen
Max. Lade-/Entladestrom: 50A/80A
DC-Nennleistung: 4096W
Max. Lade-/Entladeleistung: 2825W/4096W
Betriebstemperaturbereich: -10 bis 50°C
Abmessungen: 540 x 490 x 240mm
Systemgewicht: 54kg
Schutzart: IP65
Lieferumfang:
2x KStar BluE-Pack Batterie 5,1kWh
1x KStar Blue-S-10KT Hybrid-Inverter 10kW 3-phasig
1x Batterie-Basis
1x Verbindungskabel-Set Wechselrichter zu Batterie
8.279,08 €*
6.957,21 €
**
All-In-One ESS - On- und Offgrid, LFP Batterie, Wärmefolie, Plug&Play
Entdecke jetzt die Zukunft der Energieversorgung mit dem All-In-One Sy...
Das Pylontech H1-Speichersystem verkörpert die Zukunft der Energiespeicherung. Mit einem modularen Aufbau definiert es Vielseitigkeit neu. Von 7,1 kWh bis zu maximal 149,1 kWh Kapazität bietet das stapelbare Hochsannungssystem flexible Konfigurationen, die sich nahtlos an deine Bedürfnisse anpassen. Die Neugestaltung dieses Systems vereinfacht die Installation mit mühelosen Anschlüssen, was Installateuren wertvolle Zeit erspart. Egal, ob für den Innen- oder Außeneinsatz, das H1-Speichersystem steht für Zuverlässigkeit und Sicherheit. Mit der Möglichkeit, bis zu 7 Systeme mit einem BMS zu verbinden und 6 Batterietürme parallel zu schalten, definiert das Pylontech H1-Speichersystem die Grenzen der Energieverfügbarkeit neu.
Eine Kompatibilitätsliste für passende Wechselrichter zu Pylontech-Akkus mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., findest du als Download in unseren Anhängen! (Pylontech Compatibility List)
Das Force H1-System enthält
Pylontech Force-H1 3,55 kWh 48V Speicher (je nach Auswahl 2-7 Module)
Pylontech Force-H1 Steuerungseinheit BMS
3,5m DC-Kabelsatz
RJ45 Datenkabel
Montageschrauben
Bedienungsanleitung
Die Force-H1 Serie:
LiFePO4 Speichertechnologie
Zyklenlebensdauer: über 5000 bei 95% DoD
Dualer aktiver Schutz auf BMS-Ebene
Hohe Lade- und Entladeleistung möglich
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Zuverlässige Leistung dank langlebiger Komponenten
Flexibel erweiterbar
Kompakt und platzsparend
Lebensdauer über 15 Jahre
Mit vielen verfügbaren Wechselrichtern kompatibel
Einfache Installation dank modularem Design
Flexibel Erweitern
Bei der Force-H1 - Serie tritt die flexible Konfiguration der Kapazität zum Vorschein. Diese ist von 7,1 kWh bis 24,86 kWh pro Turm erweiterbar. Insgesamt sind bis zu 6 Batterietürme möglich. Das modulare Design ist einfach gestaltet und erlaubt somit eine einfach Installation mit unkomplizierter Verbindung der Kabel. Ein weiterer Fortschritt des neuen Speichersystems besteht darin, dass im Gegensatz zu anderen Systemen, kein Batterieschrank mehr benötigt wird. Durch den vielseitigen und platzsparenden Einsatz eignet sich die Force H1-Serie für verschiedenste Anwendungsszenarien.
Hohe Zyklen-Lebensdauer
Die extrem hohe Zyklen-Lebensdauer der verbauten LiFePo4 Zellen machen Pylontech Force-H1 Module zur optimalen Speicherlösung für Photovoltaikanlagen. Unabhängig ob es sich bei dem Solarsystem um eine netzgeführte- oder eine Inselanlage handelt, bietet der Pylontech Speicher einige Vorteile gegenüber typischen Bleibatterien und anderen Lithium Technologien.
Eigenverbrauch optimal abdecken
In Wohngebäuden ist der Energiebedarf morgens und abends höher, während die erzeugte Solarenergie erst am Mittag den Höchstwert erreicht. Die Batteriespeichersysteme der Force Serie von Pylontech gleichen diese Differenz zwischen Verbrauch und Erzeugung elektrischer Energie aus. Selbst ein kleiner Batteriespeicher mit einer Kapazität von bis zu 15 kWh kann den Eigenverbrauch in einem Mehrpersonenhaushalt spürbar optimieren und den ständig steigenden Stromkosten entgegenwirken. Größere Speicher ermöglichen durch gezielte Reduzierung der Entladetiefe eine längere Lebensdauer oder erhöhen die Reserven bei einem bewölkten Tag oder Stromausfall.
Intuitives Bedienpanel mit LED-Anzeigen
Mithilfe des Bedienpanels an der Steuerungseinheit ist es möglich, den gegenwärtigen Zustand des Batterieturms jederzeit zu überprüfen. Des Weiteren ermöglicht das Panel auch die direkte Einstellung der Kommunikationsgeschwindigkeit (Baudrate) an der Einheit.
Technische Daten Force-H1 BMS
Abmessungen: 600 x 380 x 150 mm
Gewicht: 14 kg
Hersteller-Teilenummer: FC0500-40S-V2
Das Force-H1 BMS schützt vor:
Tiefenentladung und Überladung
Überspannung bei der Ladung
zu hohen Strömen bei Ladung und Entladung
Über- und Untertemperatur
Kurzschluss- und Verpolung
Technische Daten Force-H1 Batterie
Batterie-Typ: Lithium-Eisenphosphat (LiFePo4)
Nennspannung: 48V DC
Speicherkapazität: 3552 Wh
Kommunikation: CAN, Modbus
Gewicht: 36 kg
Abmessungen: 600 x 380 x 170
Schutzart: IP55
Betriebstemperaturbereich: 0 - +50°C
Temperaturbereich Lagerung: -20°C - +60°C
Garantie: 15 Jahre Herstellergarantie
Zertifizierung: VDE2510-50,IEC62619, IEC62477-1, IEC62040-1, CEC, CE, UN38.8
Aufgrund der Klassifizierung als Gefahrgut wird dieses Produkt per Spedition verschickt!
Varianten ab 3.747,31 €*
0,00 €*
0,00 €
**
Das Pylontech H1-Speichersystem verkörpert die Zukunft der Energiespeicherung. Mit einem modularen Aufbau definiert es Vielseitigkeit neu. Von 7,...
Die HVS-Battery Box von BYD bietet dir eine nutzbare Speicherkapazität von mindestens 5,12kWh und kann durch zusätzliche Hochvolt-Bateriemodule auf eine maximale Kapazität von 12,8kWh pro Turm problemlos erweitert werden. Um die maximale Kapazität von 38,4kWh zu erreichen, können bis zu 3 identische HVS-Türme direkt parallel geschaltet werden. Des Weiteren besteht die Möglichkeit, das System später durch Hinzufügen von weiteren HVS-Modulen oder parallelen HVS-Türmen zu erweitern. Dadurch ist sie ideal für den Betrieb von stromintensiven Verbrauchern geeignet und unterstützt dich selbst bei Stromausfall, dank der integrierten Notstromfunktion, sowie im Off-Grid-Betrieb. Die HVS-Serie ist erneut mit modernsten LFP-Batteriezellen ausgestattet, die für ihre Langlebigkeit und Sicherheit bekannt sind.
Leistungsstarker Not-/Ersatzstrom
Offgrid-Funktion
Patentiertes modulares Steckdesign
Gute Skalierbarkeit
Preisgekrönte Effizienz dank echter Serienschaltung
Kompatibel mit führenden 1- und 3-Phasen-Wechselrichtern
Kobaltfreie Lithium-Eisenphosphat-Batterie (LFP)
Batteriekontrolleinheit und Batterie-Basis
Höchste Sicherheitsstandards nach VDE2510-50 / IEC62619 / CEC / CE / UN38.3
Das BYD HVS - Set enthält:
BYD HVS 2,56kWh Hochvolt-Batteriemodul modular (2-5x je nach Auswahl)
1x BYD HVS/HVM Batterie-Kontrolleinheit+ Basis
Eine Kompatibilitätsliste für BYD mit über 30 Wechselrichter-Modellen, darunter beispielsweise Fronius, GoodWe, SMA und Sungrow findest du als Download in unseren Anhängen (Compatible-Inverter-List).
Batteriemodul HVS 2,56 kWh
Das Hochvolt-Batteriemodul HVS 2,56 kWh von BYD überzeugt durch eine hohe Zyklenfestigkeit und eine bemerkenswerte Langlebigkeit dank ihrer LiFePO4-Technologie. Das modulare und stapelbare Design der Batterie erlaubt eine vielseitige Nutzung in verschiedenen Szenarien und zeichnet sich durch eine sehr unkomplizierte Installation aus. Sie bietet, auch unter hoher Belastung, herausragende Leistungen. Die Batterie ist neben dem Batteriemanagementsystem und der Basis der Hauptindikator der BYD HVS Batterie-Box Premium. Dieses Speichersystem ist sehr einfach bis zu 5 Modulen ohne Kabel in Reihe erweiterbar. Die Parallelschaltung von bis zu 3 identischen Batterie-Boxen ermöglicht zusätzlich eine maximale Kapazität von 38,4 kWh.
Die neue Systemgeneration
Die neue BYD-Generation basiert auf den bewährten Speichern und bietet alle bisherigen Funktionen. Sie bringen ein Batteriemodul auf den Markt, welches über eine höhere Speicherkapazität als sein Vorgänger verfügt. Durch die Weiterentwicklung der Zelltechnologie wurde das Systemgewicht um fast 30 % reduziert und die Bautiefe um 8 cm verringert, was weniger Stellfläche erfordert und zu einer schlankeren Optik führt. Ein Highlight der neuen Speicher ist ihre IP55-Schutzklasse, die ihren Einsatz im Außenbereich ermöglicht. Darüber hinaus bietet die neue Generation noch mehr Flexibilität und Skalierbarkeit. Bis zu drei Batterietürme können nun zu einem System verbunden werden. Bei der Be- und Entladeleistung bleibt BYD seiner Linie treu, da jede Batterie ihre Nennkapazität auch als Leistung liefern kann, also 1C. Dadurch eignet sich die neue Serie hervorragend für On-Grid-, On-Grid plus Backup- und Off-Grid-Anlagen.
Modulares Batteriesystem
Die HVS Battery-Box kann mit 2 bis 5 HVS-Batteriemodulen konfiguriert werden, die in einer Reihenschaltung angeordnet sind. Dadurch kann eine Kapazität von 5,1 bis 12,8kWh erreicht werden. Um die maximale Kapazität von 38,4kWh zu erreichen, können bis zu 3 identische HVS-Türme direkt parallel geschaltet werden. Es besteht auch die Möglichkeit, das System später durch Hinzufügen von weiteren HVS-Modulen oder parallelen HVS-Türmen zu erweitern.
Jederzeit mit Strom versorgt: BYD Ersatzstrom- und Off-Grid-Funktion
Das HVS-Set ist äußerst vielseitig einsetzbar und kann sowohl in On-Grid- als auch Off-Grid-Systemen verwendet werden. Besonders praktisch und oft nachgefragt ist ihre integrierte Notstromfunktion. Diese ermöglicht es dem System, den gesamten Haushalt bei einem Stromausfall mit Strom zu versorgen, entweder auf einer oder auf drei Phasen. Die Voraussetzung dafür ist ein kompatibler Hybrid- oder Speicher-Wechselrichter, der sowohl eine Notstrom- als auch eine Off-Grid-Funktion unterstützt. Eine Liste mit kompatiblen Wechselrichtern finden Sie im "Downloads"-Abschnitt.
Leistung und Speicherkapazität: Skalierbarkeit leicht gemacht
BYD legt großen Wert auf eine gute Skalierbarkeit ihrer Speichersysteme. Die neue B-Box HVS ist leicht nachrüstbar und ermöglicht eine einfache Erweiterung. Durch eine einfache Steckverbindung entfällt jeglicher Kabelsalat und unnötige Komplexität im Produktdesign. Es ist möglich, zusätzliche Speichermodule hinzuzufügen. Darüber hinaus kann durch die Parallelschaltung von bis zu drei Speichertürmen eine maximale Speicherkapazität von 38,4 kWh und eine Entladeleistung von 38,4 kW erreicht werden. Hierbei ist wichtig zu beachten, dass jeder Speicherturm die gleiche Anzahl von Modulen haben muss.
Technische Parameter pro Batterie
Kapazität: 2,56 kWh
Max. Ausgangsstrom: 25A
Peak Ausgangsstrom: 50A (3sec)
Nennspannung: 102,4V
Spannungsbereich: 80-115,2V
Abmessungen: 233 x 585 x 298 mm
Gewicht: 38 kg
Betriebstemperaturbereich: -10°C - +50°C
Schutzart: IP55
Batteriewirkungsgrad: >96%
Kommunikation: CAN / RS485
Herstellergarantie: 10 Jahre
Kontrolleinheit und Basis
Die Batterie-Kontrolleinheit und Basis von BYD bietet Schutz, Überwachung und einen sicheren Stand für den BYD Batterie-Hochvolt-Speicher. Dieses kleine Set der 2 Komponenten kann für die HVS- und für die HVM -Battery-Box benutzt werden.
Technische Parameter
Abmessungen Kontrolleinheit: 180 x 585 x 298 mm
Abmessungen Basis: 100 x 585 x 298 mm
Gewicht: 15 kg
Schutzart: IP55
Max. Entladetiefe: 100%
Herstellergarantie: 10 Jahre
Varianten ab 3.767,04 €*
0,00 €*
0,00 €
**
Die HVS-Battery Box von BYD bietet dir eine nutzbare Speicherkapazität von mindestens 5,12kWh und kann durch zusätzliche...

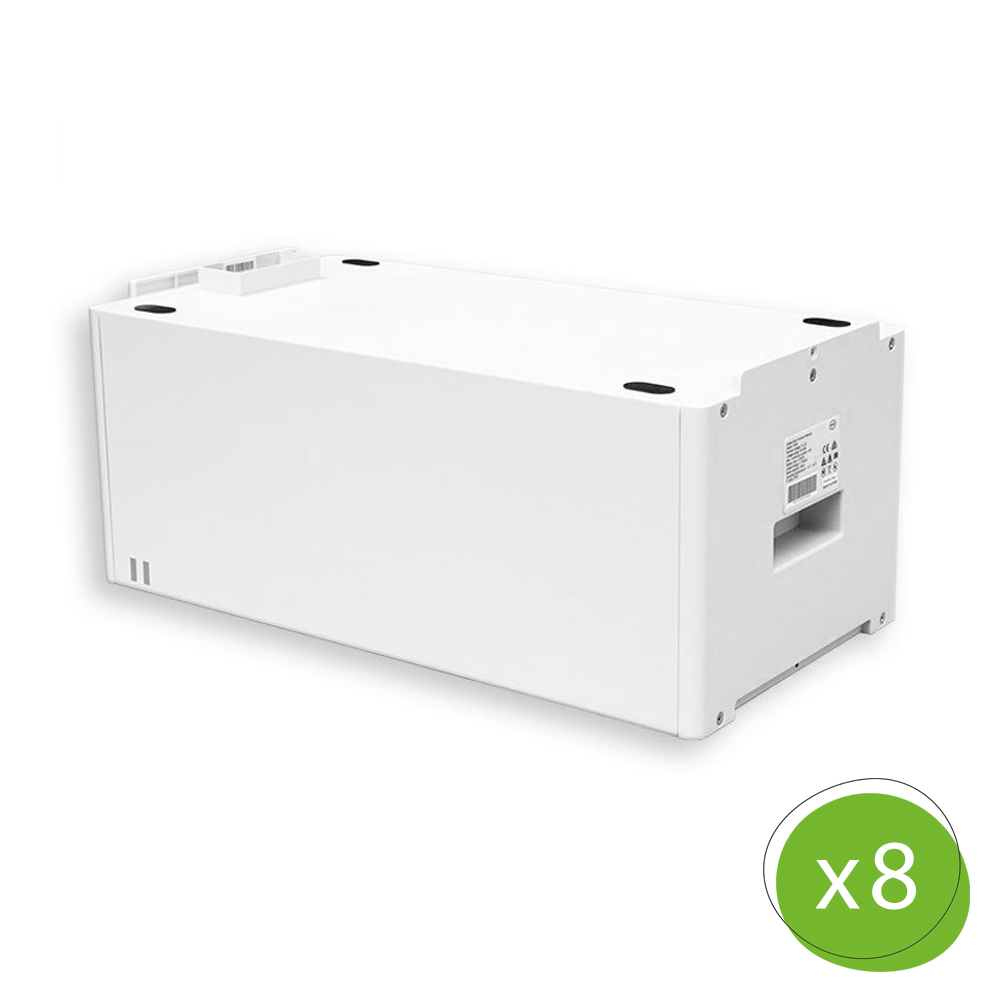

Das Hochvolt-Batteriemodul HVM 2,76 kWh von BYD überzeugt durch eine hohe Zyklenfestigkeit und eine bemerkenswerte Langlebigkeit dank ihrer LiFePO4-Technologie. Das modulare und stapelbare Design der Batterie erlaubt eine vielseitige Nutzung in verschiedenen Szenarien und zeichnet sich durch eine sehr unkomplizierte Installation aus. Sie bietet, auch unter hoher Belastung, herausragende Leistungen. Die Batterie ist neben dem Batteriemanagementsystem und der Basis der Hauptindikator der BYD HVM Batterie-Box Premium. Dieses Speichersystem ist sehr einfach von 3 bis zu 8 Modulen ohne Kabel in Reihe erweiterbar. Die Parallelschaltung von bis zu 3 identischen Batterie-Boxen ermöglicht zusätzlich eine maximale Kapazität von 66,2 kWh.
Das Batteriemodul HVM 2,76kWh
Leistungsstarker Not-/Ersatzstrom
Offgrid-Funktion
Patentiertes modulares Steckdesign
Preisgekrönte Effizienz dank echter Serienschaltung
Kompatibel mit führenden 1- und 3-Phasen-Wechselrichtern
Kobaltfreie Lithium-Eisenphosphat-Batterie (LFP)
Höchste Sicherheitsstandards nach VDE2510-50 / IEC62619 / CEC / CE / UN38.3
Eine Kompatibilitätsliste für BYD mit über 30 Wechselrichter-Modellen, darunter beispielsweise Fronius, GoodWe, SMA und Sungrow findest du als Download in unseren Anhängen (Compatible-Inverter-List).
Die neue Systemgeneration
Die neue BYD-Generation basiert auf den bewährten Speichern und bietet alle bisherigen Funktionen. Die Battery-Box Premium HVM bringt ein Batteriemodul auf den Markt, das über eine höhere Speicherkapazität als sein Vorgänger verfügt. Durch die Weiterentwicklung der Zelltechnologie wurde das Systemgewicht um fast 30 % reduziert und die Bautiefe um 8 cm verringert, was weniger Stellfläche erfordert und zu einer schlankeren Optik führt. Ein Highlight der neuen Speicher ist ihre IP55-Schutzklasse, die ihren Einsatz im Außenbereich ermöglicht. Darüber hinaus bietet die neue Generation noch mehr Flexibilität und Skalierbarkeit. Bis zu drei Batterietürme können nun zu einem System verbunden werden. Bei der Be- und Entladeleistung bleibt BYD seiner Linie treu, da jede Batterie ihre Nennkapazität auch als Leistung liefern kann, also 1C. Dadurch eignet sich die neue Serie hervorragend für On-Grid-, On-Grid plus Backup- und Off-Grid-Anlagen.
Modulares Batteriesystem
Die HVM Battery-Box kann mit 3 bis 8 HVM-Batteriemodulen konfiguriert werden, die in einer Reihenschaltung angeordnet sind. Dadurch kann eine Kapazität von 8,3 bis 22,1kWh erreicht werden. Um die maximale Kapazität von 66,2kWh zu erreichen, können bis zu 3 identische HVM-Türme direkt parallel geschaltet werden. Es besteht auch die Möglichkeit, das System später durch Hinzufügen von weiteren HVM-Modulen oder parallelen HVM-Türmen zu erweitern.
Jederzeit mit Strom versorgt: BYD Ersatzstrom- und Off-Grid-Funktion
Die B-Box HVM ist äußerst vielseitig einsetzbar und kann sowohl in On-Grid- als auch Off-Grid-Systemen verwendet werden. Besonders praktisch und oft nachgefragt ist ihre integrierte Notstromfunktion. Diese ermöglicht es der B-Box, den gesamten Haushalt bei einem Stromausfall mit Strom zu versorgen, entweder auf einer oder auf drei Phasen. Die Voraussetzung dafür ist ein kompatibler Hybrid- oder Speicher-Wechselrichter, der sowohl eine Notstrom- als auch eine Off-Grid-Funktion unterstützt. Eine Liste mit kompatiblen Wechselrichtern finden Sie im "Downloads"-Abschnitt.
Leistung und Speicherkapazität: Skalierbarkeit leicht gemacht
BYD legt großen Wert auf eine gute Skalierbarkeit ihrer Speichersysteme. Die neue B-Box HVM ist leicht nachrüstbar und ermöglicht eine einfache Erweiterung. Durch eine einfache Steckverbindung entfällt jeglicher Kabelsalat und unnötige Komplexität im Produktdesign. Es ist möglich, zusätzliche Speichermodule hinzuzufügen. Darüber hinaus kann durch die Parallelschaltung von bis zu drei Speichertürmen eine maximale Speicherkapazität von 66,2kWh und eine Entladeleistung von 66,2kW erreicht werden. Hierbei ist wichtig zu beachten, dass jeder Speicherturm die gleiche Anzahl von Modulen haben muss.
Technische Parameter
Kapazität: 2,76 kWh
Max. Ausgangsstrom: 50A
Peak Ausgangsstrom: 75A (3sec)
Nennspannung: 51,2V
Spannungsbereich: 40~59V
Abmessungen: 233 x 585 x 298 mm
Gewicht: 38 kg
Betriebstemperaturbereich: -10°C - +50°C
Schutzart: IP55
Batteriewirkungsgrad: >96%
Kommunikation: CAN / RS485
Herstellergarantie: 10 Jahre
Lieferumfang:
1x BYD Battery-HVM 2,76kWh Batteriemodul
1.600,23 €*
1.344,73 €
**
Das Hochvolt-Batteriemodul HVM 2,76 kWh von BYD überzeugt durch eine hohe Zyklenfestigkeit und eine bemerkenswerte Langlebigkeit dank ihrer LiFeP...

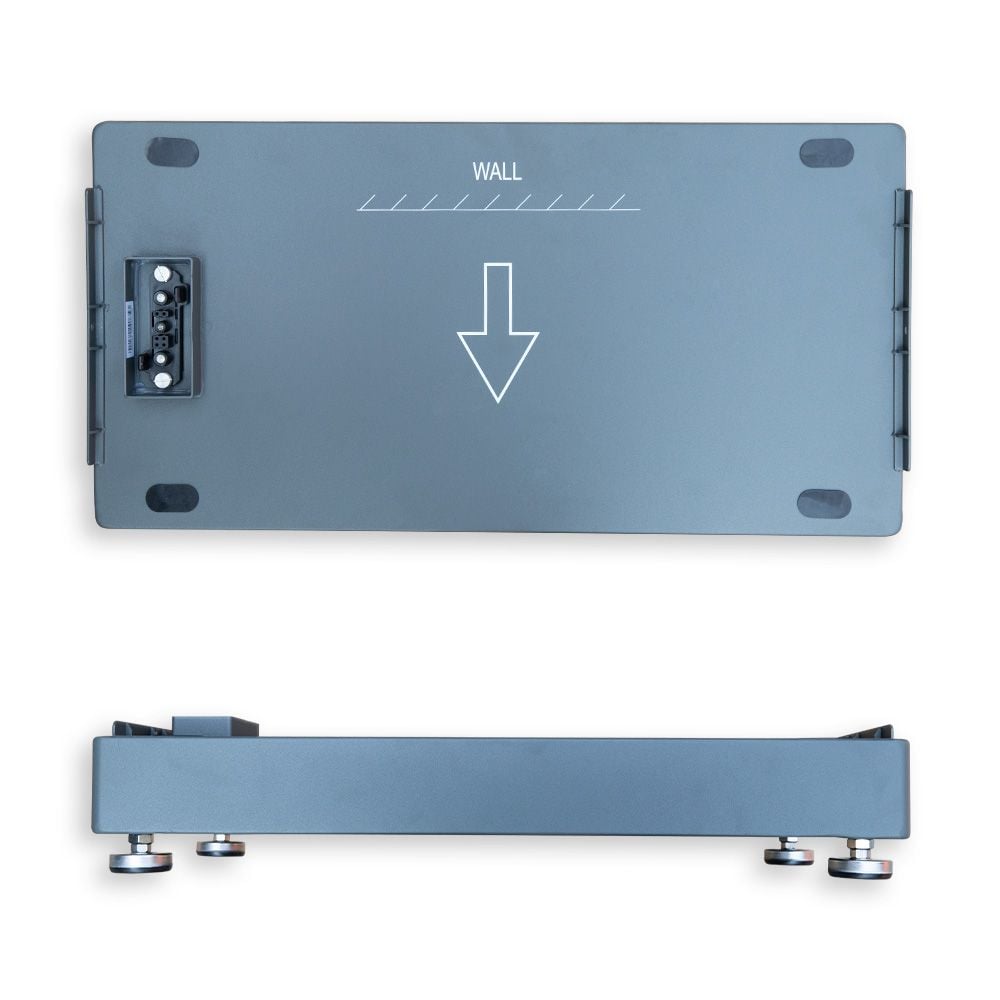

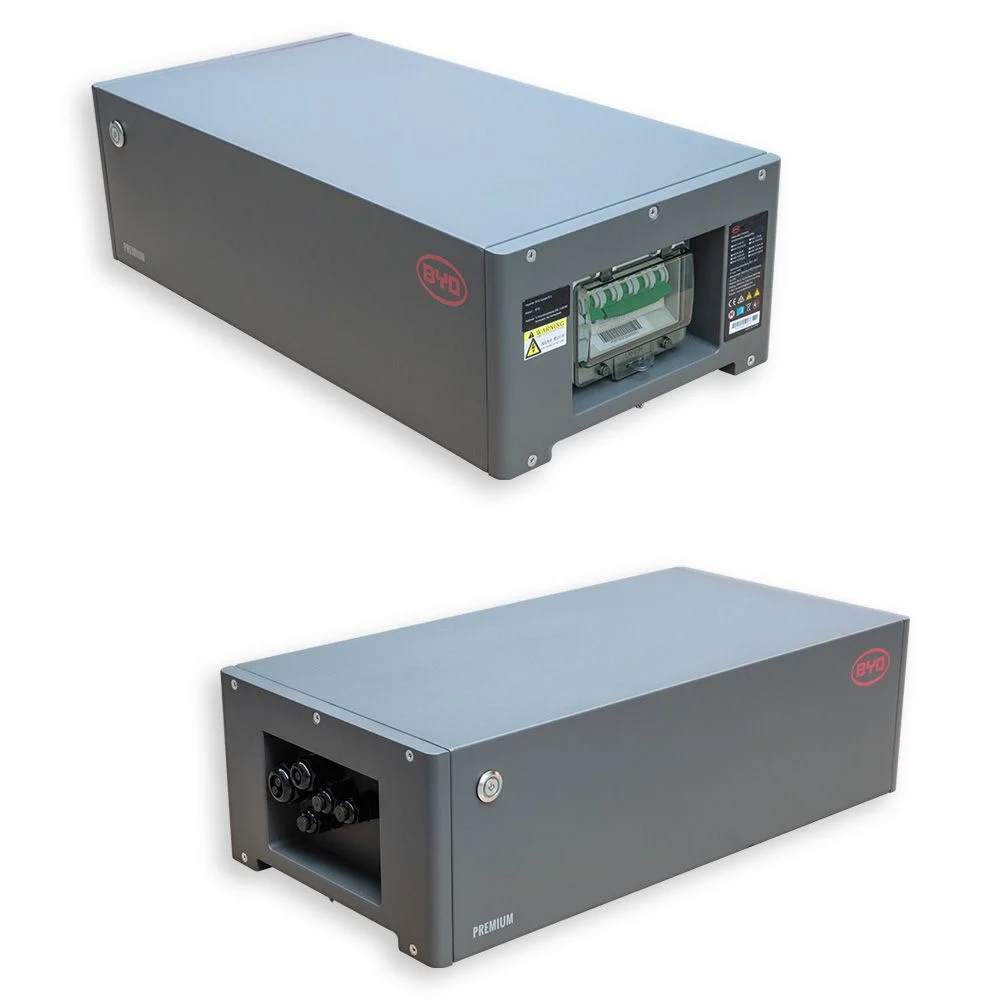

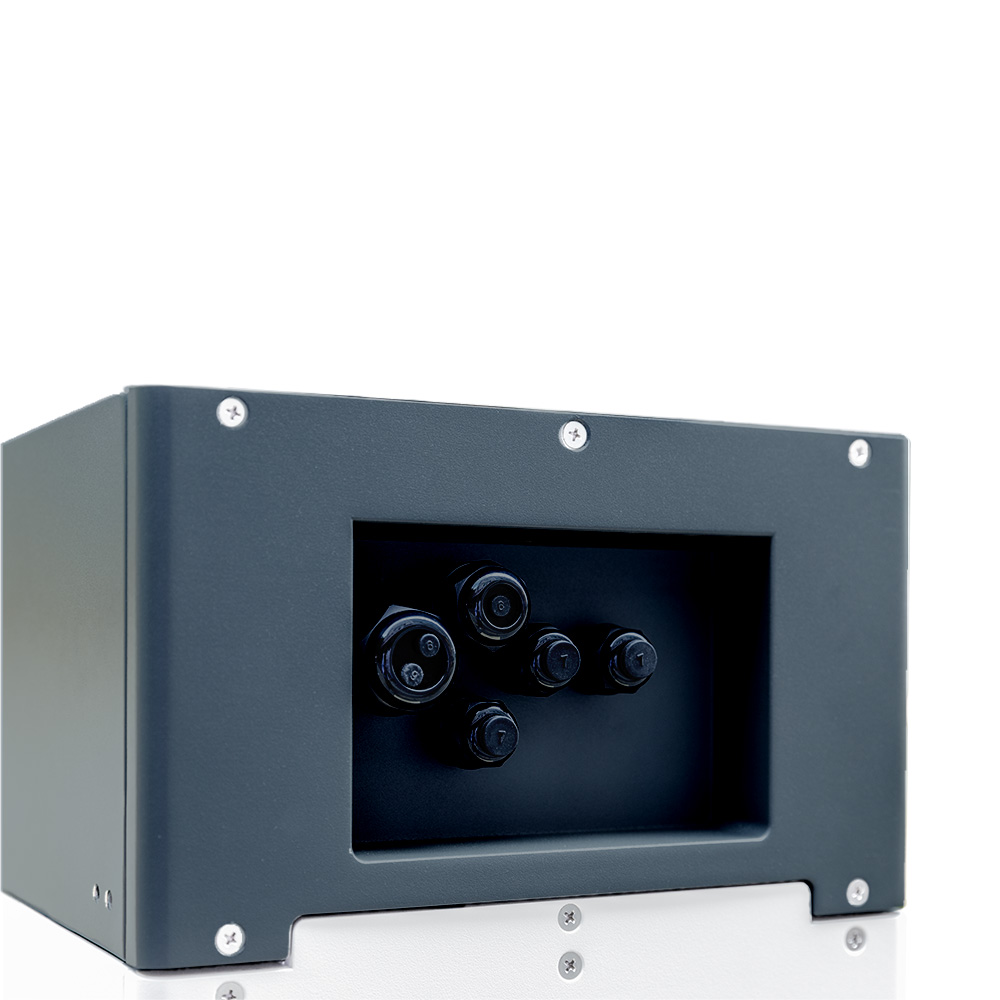

Die Batterie-Kontrolleinheit und Basis von BYD bietet Schutz, Überwachung und einen sicheren Stand für den BYD Batterie-Boxen Premium-Speicher. Dieses kleine Set der 2 Komponenten kann für die HVS- und für die HVM -Battery-Box benutzt werden.
Die neue Systemgeneration
Die neue BYD-Generation basiert auf den bewährten Speichern und bietet alle bisherigen Funktionen. Die Battery-Box Premium HVS und Battery-Box Premium HVM bringen jeweils ein Batteriemodul auf den Markt, das über eine höhere Speicherkapazität als sein Vorgänger verfügt. Durch die Weiterentwicklung der Zelltechnologie wurde das Systemgewicht um fast 30 % reduziert und die Bautiefe um 8 cm verringert, was weniger Stellfläche erfordert und zu einer schlankeren Optik führt. Ein Highlight der neuen Speicher ist ihre IP55-Schutzklasse, die ihren Einsatz im Außenbereich ermöglicht. Darüber hinaus bietet die neue Generation noch mehr Flexibilität und Skalierbarkeit. Bis zu drei Batterietürme können nun zu einem System verbunden werden. Bei der Be- und Entladeleistung bleibt BYD seiner Linie treu, da jede Batterie ihre Nennkapazität auch als Leistung liefern kann, also 1C. Dadurch eignet sich die neue Serie hervorragend für On-Grid-, On-Grid plus Backup- und Off-Grid-Anlagen.
Modulares Batteriesystem
Die HVS Battery-Box kann mit 2 bis 5 HVS-Batteriemodulen konfiguriert werden, die in einer Reihenschaltung angeordnet sind. Dadurch kann eine Kapazität von 5,1 bis 12,8kWh erreicht werden. Um die maximale Kapazität von 38,4kWh zu erreichen, können bis zu 3 identische HVS-Türme direkt parallel geschaltet werden. Es besteht auch die Möglichkeit, das System später durch Hinzufügen von weiteren HVS-Modulen oder parallelen HVS-Türmen zu erweitern.
Die HVM Battery-Box kann mit 3 bis 8 HVM-Batteriemodulen konfiguriert werden, die in einer Reihenschaltung angeordnet sind. Dadurch kann eine Kapazität von 8,3 bis 22,1kWh erreicht werden. Um die maximale Kapazität von 66,2kWh zu erreichen, können bis zu 3 identische HVM-Türme direkt parallel geschaltet werden. Es besteht auch die Möglichkeit, das System später durch Hinzufügen von weiteren HVM-Modulen oder parallelen HVM-Türmen zu erweitern.
Jederzeit mit Strom versorgt: BYD Ersatzstrom- und Off-Grid-Funktion
Die B-Boxen HVS und HVM ist äußerst vielseitig einsetzbar und kann sowohl in On-Grid- als auch Off-Grid-Systemen verwendet werden. Besonders praktisch und oft nachgefragt ist ihre integrierte Notstromfunktion. Diese ermöglicht es der B-Box, den gesamten Haushalt bei einem Stromausfall mit Strom zu versorgen, entweder auf einer oder auf drei Phasen. Die Voraussetzung dafür ist ein kompatibler Hybrid- oder Speicher-Wechselrichter, der sowohl eine Notstrom- als auch eine Off-Grid-Funktion unterstützt. Eine Liste mit kompatiblen Wechselrichtern finden Sie im "Downloads"-Abschnitt.
Leistung und Speicherkapazität: Skalierbarkeit leicht gemacht
BYD legt großen Wert auf eine gute Skalierbarkeit ihrer Speichersysteme. Die neuen B-Boxen HVS und HVM sind leicht nachrüstbar und ermöglichen eine einfache Erweiterung. Durch eine einfache Steckverbindung entfällt jeglicher Kabelsalat und unnötige Komplexität im Produktdesign. Es ist möglich, zusätzliche Speichermodule hinzuzufügen. Darüber hinaus kann durch die Parallelschaltung von bis zu drei Speichertürmen eine maximale Speicherkapazität bei der HVS 38,4 kWh und bei der HVM 66,2 kWh erreicht werden. Hierbei ist wichtig zu beachten, dass jeder Speicherturm die gleiche Anzahl von Modulen haben muss.
Technische Parameter
Abmessungen Kontrolleinheit: 180 x 585 x 298 mm
Abmessungen Basis: 100 x 585 x 298 mm
Gewicht: 15 kg
Schutzart: IP55
Max. Entladetiefe: 100%
Herstellergarantie: 10 Jahre
Lieferumfang:
1x BYD Batterie-Kontrolleinheit + Basis
789,90 €*
663,78 €
**
Die Batterie-Kontrolleinheit und Basis von BYD bietet Schutz, Überwachung und einen sicheren Stand für den BYD Batterie-Boxen Premium-S...

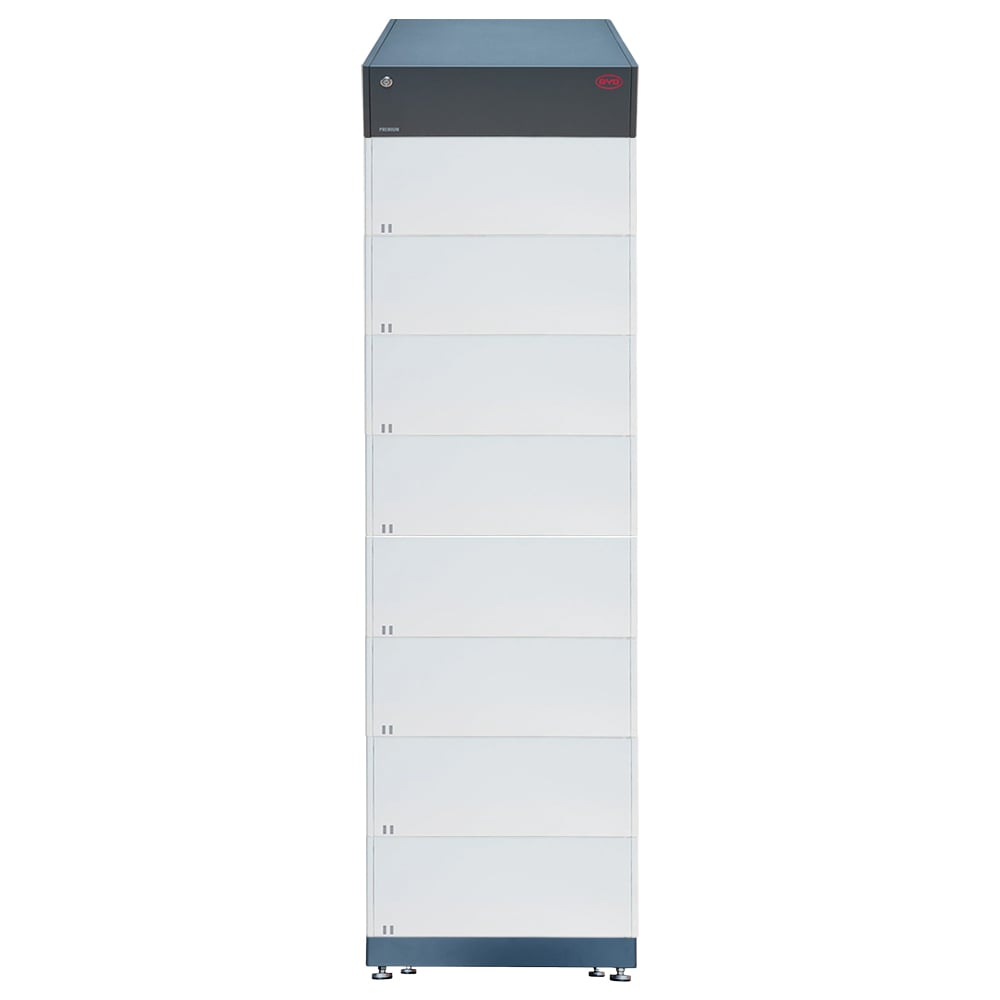

Die HVM Battery-Box von BYD bietet dir eine nutzbare Speicherkapazität von mindestens 8,3kWh und kann durch zusätzliche Hochvolt-Batteriemodule auf eine maximale Kapazität von 22,1kWh pro Turm problemlos erweitert werden. Um die maximale Kapazität von 66,2kWh zu erreichen, können bis zu 3 identische HVM-Türme direkt parallel geschaltet werden. Des Weiteren besteht die Möglichkeit, das System später durch Hinzufügen von weiteren HVM-Modulen oder parallelen HVM-Türmen zu erweitern. Dadurch ist sie ideal für den Betrieb von stromintensiven Verbrauchern geeignet und unterstützt dich selbst bei Stromausfall, dank der integrierten Notstromfunktion, sowie im Off-Grid-Betrieb. Die HVM-Serie ist erneut mit modernsten LFP-Batteriezellen ausgestattet, die für ihre Langlebigkeit und Sicherheit bekannt sind.
Leistungsstarker Not-/Ersatzstrom
Offgrid-Funktion
Patentiertes modulares Steckdesign
Gute Skalierbarkeit
Preisgekrönte Effizienz dank echter Serienschaltung
Kompatibel mit führenden 1- und 3-Phasen-Wechselrichtern
Kobaltfreie Lithium-Eisenphosphat-Batterie (LFP)
Höchste Sicherheitsstandards nach VDE2510-50 / IEC62619 / CEC / CE / UN38.3
Eine Kompatibilitätsliste für BYD mit über 30 Wechselrichter-Modellen, darunter beispielsweise Fronius, GoodWe, SMA und Sungrow findest du als Download in unseren Anhängen (Compatible-Inverter-List).
Batteriemodul HVM 2,76 kWh
Das Hochvolt-Batteriemodul HVM 2,76 kWh von BYD überzeugt durch eine hohe Zyklenfestigkeit und eine bemerkenswerte Langlebigkeit dank ihrer LiFePO4-Technologie. Das modulare und stapelbare Design der Batterie erlaubt eine vielseitige Nutzung in verschiedenen Szenarien und zeichnet sich durch eine sehr unkomplizierte Installation aus. Sie bietet, auch unter hoher Belastung, herausragende Leistungen. Die Batterie ist neben dem Batteriemanagementsystem und der Basis der Hauptindikator der BYD HVM Batterie-Box Premium. Dieses Speichersystem ist sehr einfach von 3 bis zu 8 Modulen ohne Kabel in Reihe erweiterbar. Die Parallelschaltung von bis zu 3 identischen Batterie-Boxen ermöglicht zusätzlich eine maximale Kapazität von 66,2 kWh.
Die neue Systemgeneration
Die neue BYD-Generation basiert auf den bewährten Speichern und bietet alle bisherigen Funktionen. Sie bringen ein Batteriemodul auf den Markt, welches über eine höhere Speicherkapazität als sein Vorgänger verfügt. Durch die Weiterentwicklung der Zelltechnologie wurde das Systemgewicht um fast 30 % reduziert und die Bautiefe um 8 cm verringert, was weniger Stellfläche erfordert und zu einer schlankeren Optik führt. Ein Highlight der neuen Speicher ist ihre IP55-Schutzklasse, die ihren Einsatz im Außenbereich ermöglicht. Darüber hinaus bietet die neue Generation noch mehr Flexibilität und Skalierbarkeit. Bis zu drei Batterietürme können nun zu einem System verbunden werden. Bei der Be- und Entladeleistung bleibt BYD seiner Linie treu, da jede Batterie ihre Nennkapazität auch als Leistung liefern kann, also 1C. Dadurch eignet sich die neue Serie hervorragend für On-Grid-, On-Grid plus Backup- und Off-Grid-Anlagen.
Modulares Batteriesystem
Die HVM Battery-Box kann mit 3 bis 8 HVM-Batteriemodulen konfiguriert werden, die in einer Reihenschaltung angeordnet sind. Dadurch kann eine Kapazität von 8,3 bis 22,1kWh erreicht werden. Um die maximale Kapazität von 66,2kWh zu erreichen, können bis zu 3 identische HVM-Türme direkt parallel geschaltet werden. Es besteht auch die Möglichkeit, das System später durch Hinzufügen von weiteren HVM-Modulen oder parallelen HVM-Türmen zu erweitern.
Jederzeit mit Strom versorgt: BYD Ersatzstrom- und Off-Grid-Funktion
Das HVM-Set ist äußerst vielseitig einsetzbar und kann sowohl in On-Grid- als auch Off-Grid-Systemen verwendet werden. Besonders praktisch und oft nachgefragt ist ihre integrierte Notstromfunktion. Diese ermöglicht es dem System, den gesamten Haushalt bei einem Stromausfall mit Strom zu versorgen, entweder auf einer oder auf drei Phasen. Die Voraussetzung dafür ist ein kompatibler Hybrid- oder Speicher-Wechselrichter, der sowohl eine Notstrom- als auch eine Off-Grid-Funktion unterstützt. Eine Liste mit kompatiblen Wechselrichtern finden Sie im "Downloads"-Abschnitt.
Leistung und Speicherkapazität: Skalierbarkeit leicht gemacht
BYD legt großen Wert auf eine gute Skalierbarkeit ihrer Speichersysteme. Die neue B-Box HVM ist leicht nachrüstbar und ermöglicht eine einfache Erweiterung. Durch eine einfache Steckverbindung entfällt jeglicher Kabelsalat und unnötige Komplexität im Produktdesign. Es ist möglich, zusätzliche Speichermodule hinzuzufügen. Darüber hinaus kann durch die Parallelschaltung von bis zu drei Speichertürmen eine maximale Speicherkapazität von 66,2kWh und eine Entladeleistung von 66,2kW erreicht werden. Hierbei ist wichtig zu beachten, dass jeder Speicherturm die gleiche Anzahl von Modulen haben muss.
Technische Parameter Pro Batterie
Kapazität: 2,76 kWh
Max. Ausgangsstrom: 50A
Peak Ausgangsstrom: 75A (3sec)
Nennspannung: 51,2V
Spannungsbereich: 40~59V
Abmessungen: 233 x 585 x 298 mm
Gewicht: 38 kg
Betriebstemperaturbereich: -10°C - +50°C
Schutzart: IP55
Batteriewirkungsgrad: >96%
Kommunikation: CAN / RS485
Herstellergarantie: 10 Jahre
Kontrolleinheit und Basis
Die Batterie-Kontrolleinheit und Basis von BYD bietet Schutz, Überwachung und einen sicheren Stand für den BYD Batterie-Hochvolt-Speicher. Dieses kleine Set der 2 Komponenten kann für die HVS- und für die HVM -Battery-Box benutzt werden.
