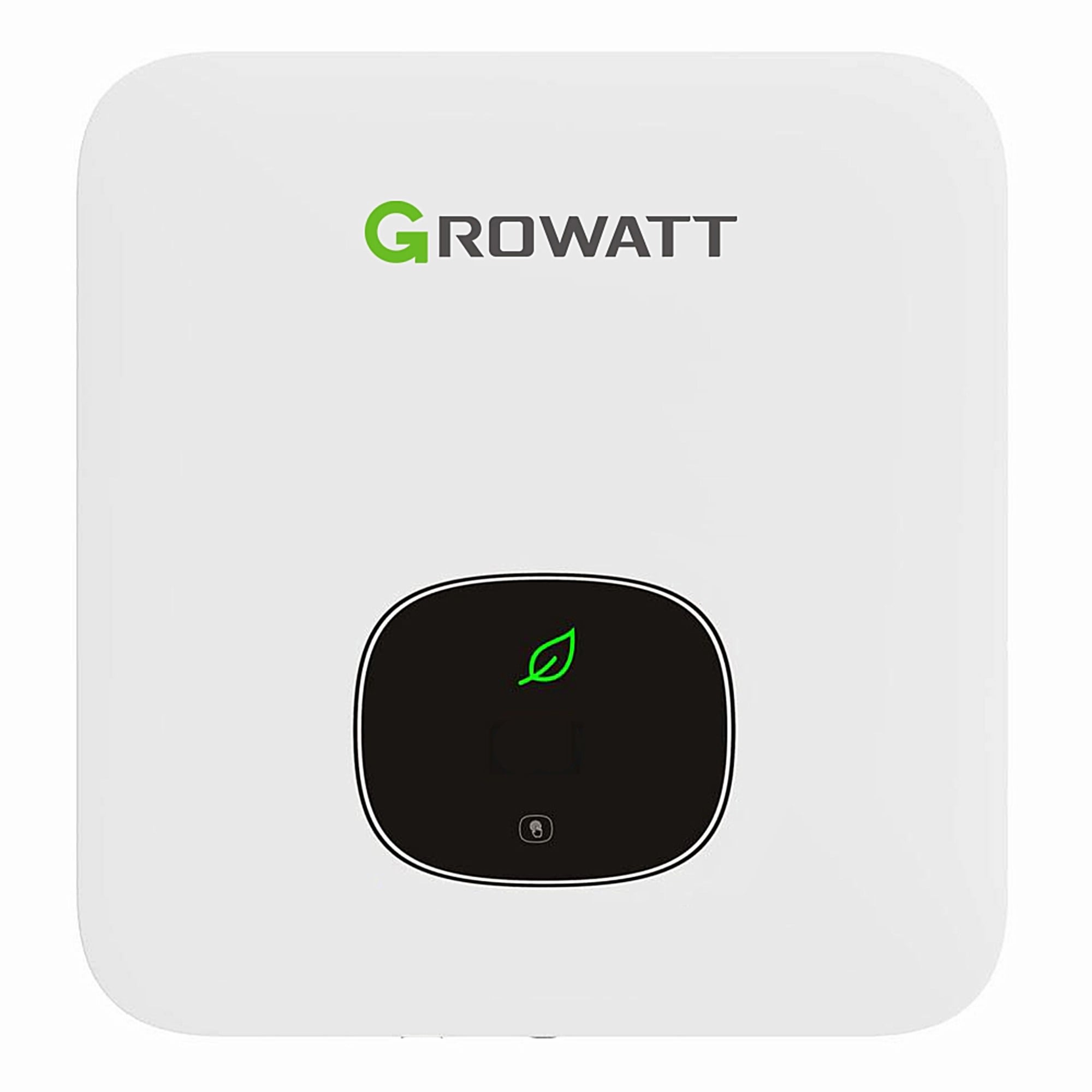

Growatt MIN 2500TL-XH2 Hybrid-Wechselrichter 2500W 1-phasig

Der MIN 2500TL-XH2 von Growatt (MPN: MIN2500 TL-XH2) ist ein einphasiger Wechselrichter mit 2500 W AC-Nennleistung für netzgekoppelte Photovoltaikanlagen mit optionaler Batteriespeicheranbindung. Zwei unabhängige MPP-Tracker, eine maximal empfohlene PV-Leistung von 5000 W und ein Eingangsstrom von bis zu 16 A je MPPT ermöglichen eine flexible Auslegung der Solaranlage. Für die Speicherintegration verfügt das Gerät über einen Hochvolt-Batterieanschluss mit einem Betriebsspannungsbereich von 360 bis 500 V. Hierfür sind kompatible Growatt-APX-Batteriesysteme geeignet Sein transformatorloses Design mit natürlicher Konvektionskühlung kommt ohne aktive Lüfterkühlung aus. Mit IP66, integrierten Schutzfunktionen und einem hohen Betriebstemperaturbereich ist das Gerät für entsprechend geeignete Installationsorte ausgelegt.

Flexible PV- und Speicheranbindung mit zwei MPPT

• 2500 W AC-Nennleistung für einphasige 230-V-Netze
• Bis 5000 W empfohlene PV-Leistung bei STC
• 2 unabhängige MPP-Tracker mit jeweils einem PV-String
• Hochvolt-Batterieanschluss mit 360–500 V Betriebsspannung
• IP66-Gehäuse und natürliche Konvektionskühlung
• OLED-Anzeige mit LED-Statusanzeige direkt am Gerät
• RS485 und USB integriert, weitere Monitoring-Schnittstellen optional
• Typ-II-Überspannungsschutz auf DC- und AC-Seite

Zwei MPP-Tracker für unterschiedliche PV-Strings

Der Inverter arbeitet mit zwei unabhängigen MPPT`s und jeweils einem Stringeingang. Ein Maximum Power Point Tracker passt den elektrischen Arbeitspunkt der angeschlossenen Solarmodule kontinuierlich an, damit innerhalb der jeweiligen Betriebsbedingungen ein geeigneter Leistungspunkt genutzt wird. Zwei getrennte Tracker sind insbesondere bei unterschiedlich ausgerichteten oder unterschiedlich arbeitenden PV-Strings hilfreich, da beide Eingänge unabhängig geregelt werden können. Mit einer maximal empfohlenen PV-Generatorleistung von 5000 W kann die angeschlossene Modulleistung oberhalb der AC-Nennleistung von 2500 W liegen. Bei der konkreten Stringauslegung müssen jedoch sämtliche Spannungs- und Stromgrenzen des Wechselrichters sowie die elektrischen Eigenschaften der eingesetzten Solarmodule berücksichtigt werden.

Backup-Funktion mit zusätzlicher Systemkomponente

Die XH2-Serie unterstützt einen konfigurierbaren Backup-Modus. Dabei ist zu beachten, dass für eine tatsächliche Backup-Versorgung weitere Systemkomponenten erforderlich sind. Hierfür benötigst du eine Batterie sowie eine Backup Box beziehungsweise SYN. Der Wechselrichter allein stellt daher keine vollständige Ersatzstromlösung dar. In Verbindung mit der passenden Systemkonfiguration kann die Backup-Funktion bei einem Netzausfall zur Versorgung vorgesehener Verbraucher genutzt werden.

Monitoring und Kommunikation

Betriebsinformationen lassen sich direkt über das integrierte OLED-Display und die LED-Anzeige kontrollieren. Für Kommunikation und Monitoring sind RS485 und USB integriert. Weitere optionale Kommunikationsmöglichkeiten sind WiFi, GPRS, 4G, LAN und RF. Unter anderem sind ShineWiLan-X2, ShineLink-X2, Shine4G-X sowie der GroHomeManager-X weiteres optionales Zubehör. Über den USB-A-Port können entsprechende Kommunikationsgeräte angeschlossen werden; außerdem ist dieser Anschluss für Firmware-Updates vorgesehen. Für die Leistungsregelung und Erfassung des Energieflusses unterstützt die Serie zudem den Anschluss eines kompatiblen Smart Meters beziehungsweise Stromwandlers.

Schutzfunktionen und passive Kühlung

Der Inverter verfügt über mehrere integrierte Schutz- und Überwachungsfunktionen. Dazu gehören:

• Verpolungsschutz auf der DC-Seite
• Isolationswiderstandsüberwachung
• AC-Kurzschlussschutz
• Erdschlussüberwachung
• Netzüberwachung
• Anti-Islanding-Schutz
• Fehlerstromüberwachung
• Auf AC- und DC-Seite - Überspannungsschutz des Typs II

Die Wärmeabfuhr erfolgt durch natürliche Konvektion. Ein aktives Lüfterkühlsystem ist damit nicht erforderlich. Growatt gibt eine typische Geräuschentwicklung von maximal 25 dB(A) an. Das IP66-Gehäuse schützt das Gerät gegen Staub und starkes Strahlwasser. Für die konkrete Montage sind dennoch die im Handbuch beschriebenen Vorgaben zum Installationsort und zum Schutz vor direkter Sonne, Regen und Schnee einzuhalten.

Technische Daten

• AC-Nennleistung: 2500 W
• AC-Nennscheinleistung: 2500 VA
• AC-Nennspannung: 230 V
• AC-Spannungsbereich: 160–276 V
• AC-Netzfrequenz: 50/60 Hz
• Max. AC-Ausgangsstrom: 11,3 A
• Max. empfohlene PV-Leistung: 5000 W
• Max. PV-Eingangsspannung: 500 V
• Startspannung: 50 V
• PV-Nennspannung: 360 V
• MPPT-Spannungsbereich: 40–490 V
• MPPT-Bereich bei voller Leistung: 80–450 V
• Anzahl MPP-Tracker: 2
• Strings je MPP-Tracker: 1
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 24 A
• Batterie-Betriebsspannungsbereich: 360–500 V
• Max. Batterie-Betriebsstrom: 17 A
• Max. Ladeleistung: 6000 W
• Max. Entladeleistung: 2500 W
• Kompatible Batterie: APX 5.0-30.0P-S0 / APX 5.0-30.0P-S3
• Max. Backup-Scheinleistung: 2500 VA
• Backup-Nennspannung: 230 V
• Max. Wirkungsgrad: 98,2 %
• Europäischer Wirkungsgrad: 97,1 %
• MPPT-Wirkungsgrad: 99,9 %
• Kühlung: natürliche Konvektion
• Schutzart: IP66
• Betriebstemperatur: -30 bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Gewicht: 10,8 kg
• Abmessungen (B × H × T): 375 × 350 × 160 mm

Lieferumfang

1x Growatt MIN 2500TL-XH2 Wechselrichter
1x Montagehalterung
1x Quick Guide
2x Signalstecker
3x selbstschneidende Schrauben
1x Kreuzschlitz-Kombinationsschraube mit Unterlegscheibe und Federring
3x Kunststoffdübel
PV+/PV− Steckverbinder
BAT+/BAT− Steckverbinder
1x AC-Steckverbinder
1x Werkzeug zum Lösen des Signal- bzw. AC-Steckverbinders
1x Werkzeug zum Lösen der PV- bzw. Batterie-Steckverbinder
