Die Mastervolt (83007030) BI 703 Batterie-Trenndiode basiert auf der herkömmlichen Dioden-Technologie. Die Trenndiode eignet sich zum einsatz in herkömmlichen Systemen mit einer Lichtmaschine und einem Batterieladegerät sowie 2 oder 3 Batteriekreise. Die abfallende Diodenspannung (ca. 0,6 V) kann durch die Anpassung der Ausgangs­spannung des angeschlossenen Ladegerätes oder Generators kompensiert werden. Mastervolt Batterieladegeräte und Alpha Pro MB Lichtmaschinenregler sind standardmäßig mit einem automatischen Spannungsabfall-Ausgleich ausgestattet.

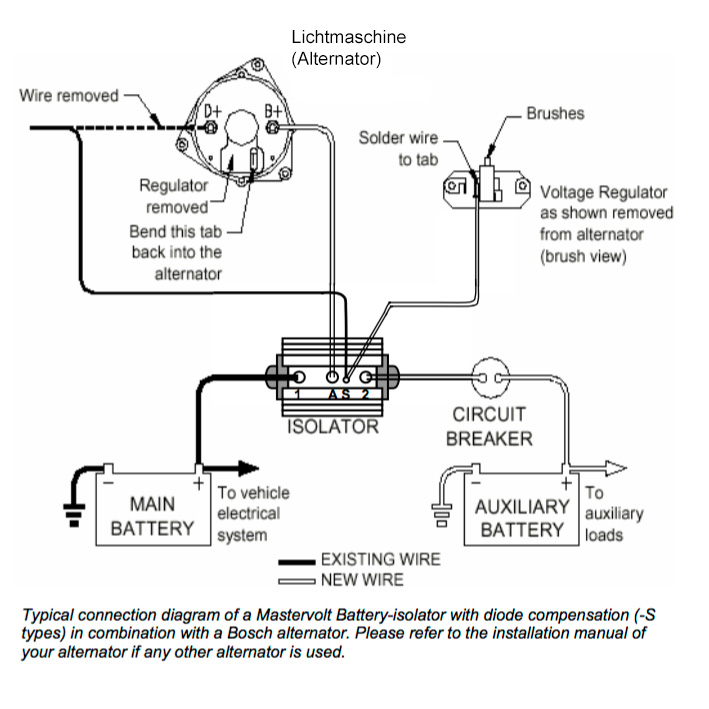

Mastervolt Trenndioden dienen zur Verteilung des Ladestroms zwischen mehreren Batteriesätzen der gleichen nominalen Spannung. Der Einsatz einer Trenndiode sorgt dafür, dass sich die Batteriesätze nicht gegenseitig entladen. Mastervolt Trenndioden sind ausschließlich geeignet für eine Montage zwischen dem Plus-Ausgang eines Stromerregers (Ladegerät oder Lichtmaschine) und dem Plus- Anschluss der Batteriesätze. Der Minusausgang des Stromerregers und die Minus-Anschlüsse der Batteriesätze müssen direkt mit einander verbunden werden. Trenndioden können nicht in einer Anlage mit kombiniertem Lader/Wandler benutzt werden.

wichtige Produktmerkmale

  • max. Strom am Ausgang Batterieladegerät 25A / 50A
  • max. Strom am Ausgang Lichtmaschine 70A
  • 3 Batterieausgänge
  • für 12V oder 24V Batterien
  • sehr kompakt, in einem absolut massivem Festkörper der Abnutzung vermeidet

kompakt und leicht

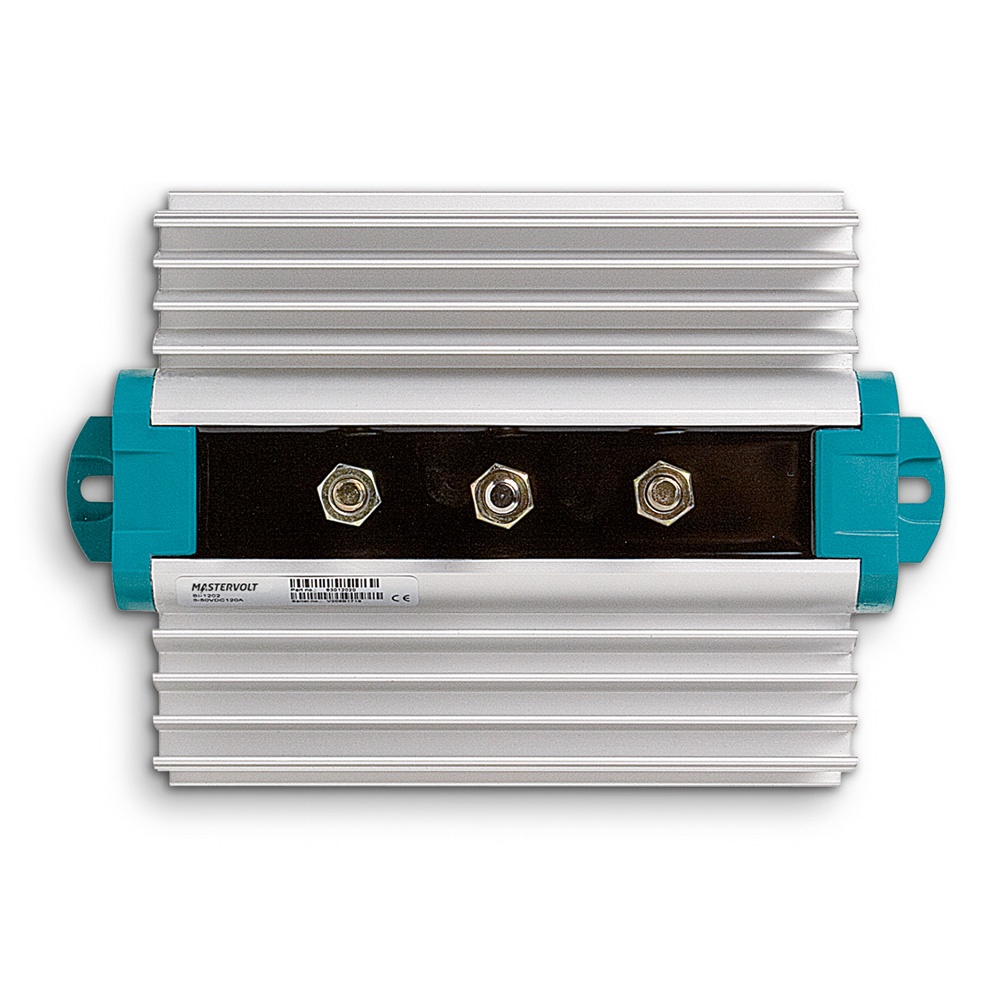

Die Mastervolt BI Batterie-Trenndioden sind kompakt und aus einem absolut soliden Festkörper, wodurch eine Abnutzung vermieden wird. Sie wiegen zwischen 580 und 1300 Gramm.

robust und haltbar
Völlig korrosionsfestes Material mit Aluminium-Kühlkörper. Die elektronischen Komponenten sind mit Kunststoff ummantelt, Diodensplitter im Falle der BI-Modelle.

schnelle Installation
Verbund-Endplatten mit Anschluss-Kabelschuhen und soliden Schraubanschlüssen mit Muttern und Verschlussringen zur Gewährleistung einer sicheren Installation.

Anwendungsgebiete

Der Einbau vom Batterietrennrelais sollte immer dann erfolgen, wenn zwei separate Bordnetze vorhanden sind, bzw. erstellt werden. So verhält es sich zum Beispiel in den folgenden Fällen:

  • Wohnmobilen
  • Wohnwagen mit eigener Batterie für autonomen Betrieb
  • Militärfahrzeugen (z. B. Funkfahrzeuge)
  • LKW
  • Reisebussen
  • PKW mit starken Zusatzverbrauchern (z. B. leistungsstarke HiFi-Verstärker)
  • kleineren Motorjachten ohne Bordgenerator
  • Rettungsdienstfahrzeugen
Anleitung_Mastervolt_BI-703-70A-12V-24V.pdf Download
