Offgridtec mTriple Flex S Wohnmobil Solaranlage mit 2 x 120W Solarmodul 30/20/250 Votronic Triple Charger und 5747 VPC Jupiter Kombipanel

Die mTriple Flex S Solaranlagen bieten die ideale Stromversorgung für Ihr Wohnmobil oder Ihren Camper. Die Kombination aus dem VBCS Triple von Votronic und dem ETFE-SPR Solarmodul von Offgridtec bietet eine sichere Stromversorgung und optimale Erträge. Die dauerhafte Versorgung wird dabei auf drei verschiedene Möglichkeiten sichergestellt. Die Ladung im Standbetrieb aus dem Netz, während der Fahrt mithilfe des Ladeboosters, sowie die Kombination aus Solarmodul und MPPT-Laderegler bei Sonnenschein.

Die kompakte Kombination aus dem VBCS und dem hocheffizienten flexiblen Solarmodul ist ideal bei wenig Installations-Platz und verringert das Gesamtgewicht auf ein Minimum. Die Anlage ist nicht nur für autarkes Stehen geeignet und mit dem flexiblen Solarpanel auch prädestiniert für die Anwendung auf Wohnwagen Campern.

Eigenschaften der mTriple Flex S

• Durchschnittlicher Tagesertrag von 480Wh bzw. 960Wh (März – Oktober)
• Dauerhafte Stromversorgung mit 3 Lademöglichkeiten
• Gerätekombination aus Netzladegerät, Ladebooster und Solarregler
• Für alle gängigen Batterietypen geeignet (Blei-Säure, AGM, GEL, Lithium)
• Leichtes & extrem flaches Solarmodul – ideal zur Wohnmobil-Montage
• Mit LCD-Anzeige zur Überwachung der Systemparameter
• Inklusive Montagematerial und Kabelpaket
• Alle Komponenten perfekt aufeinander abgestimmt
• Schnelle und einfache Installation nach Plug & Play Prinzip

Die mTriple Flex S Solaranlage enthält:

• Offgridtec 120W ETFE-SPR flexibles Solarmodul (je nach Auswahl 1x oder 2x)
• 1x Votronic 3242 VBCS 30/20/250 Triple-CI Gerätekombination
• 1x Votronic 1247 Charge Control S Display
• oder 1x Votronic 5747 VPC Jupiter 100 Kombipanel

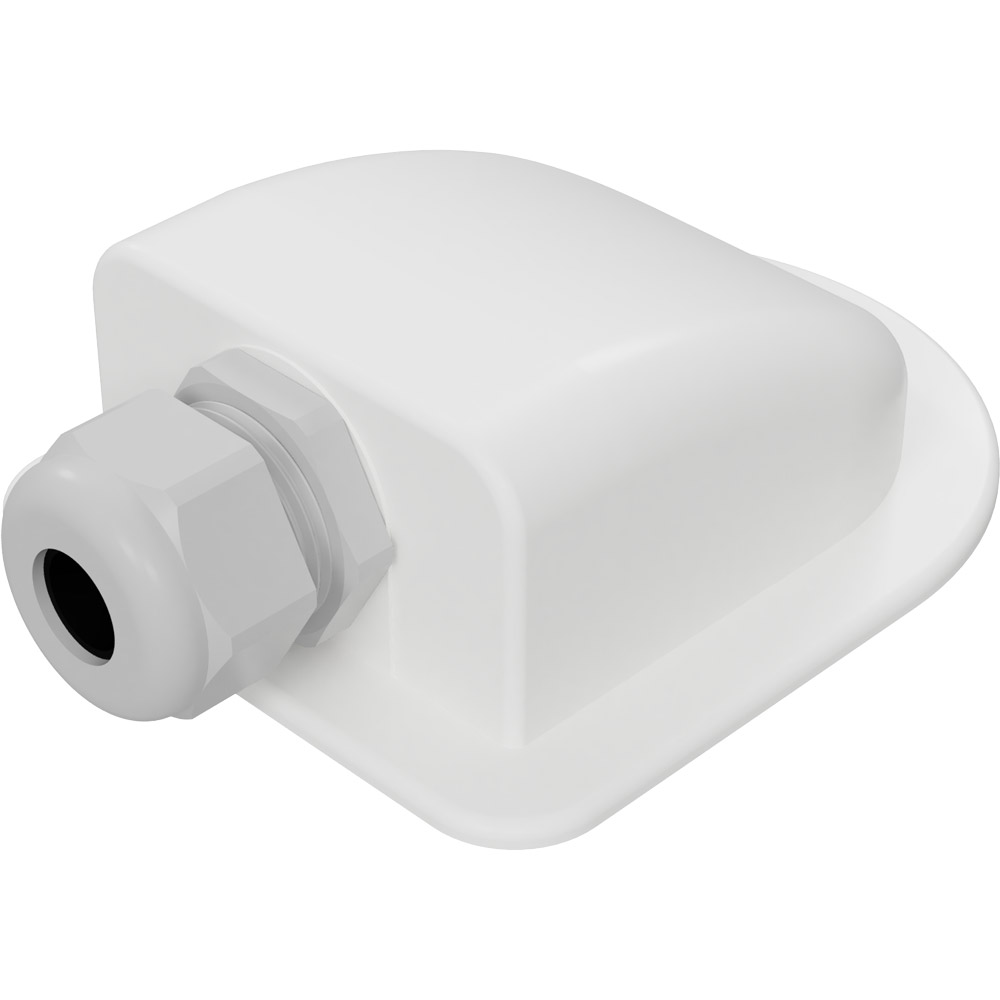

• 1x Offgridtec Dachdurchführung 1-fach für Kabeldurchmesser 13mm-18mm weiß
• 1x Dekalin Dekasyl MS-5 Klebeset weiß
• 1x 8m Offgridtec Verbindungskabel von Solarmodul zu Laderegler
• 1x 1,5m 10mm² Offgridtec Batteriekabel mit MIDI-Sicherungshalter - Schraubklemmenanschluss auf M8
• 1x 2,5m 10mm² Offgridtec Batteriekabel mit MIDI-Sicherungshalter – Schraubklemmenanschluss auf M8
• 1x Offgridtec 40A 58V MIDI-Sicherung & 1x Offgridtec 50A 58V MIDI-Sicherung
• zusätzlich bei 2 Modulen1x Offgridtec Abzweigbuchsen & 1x Dekalin Kleber MS-5 weiß

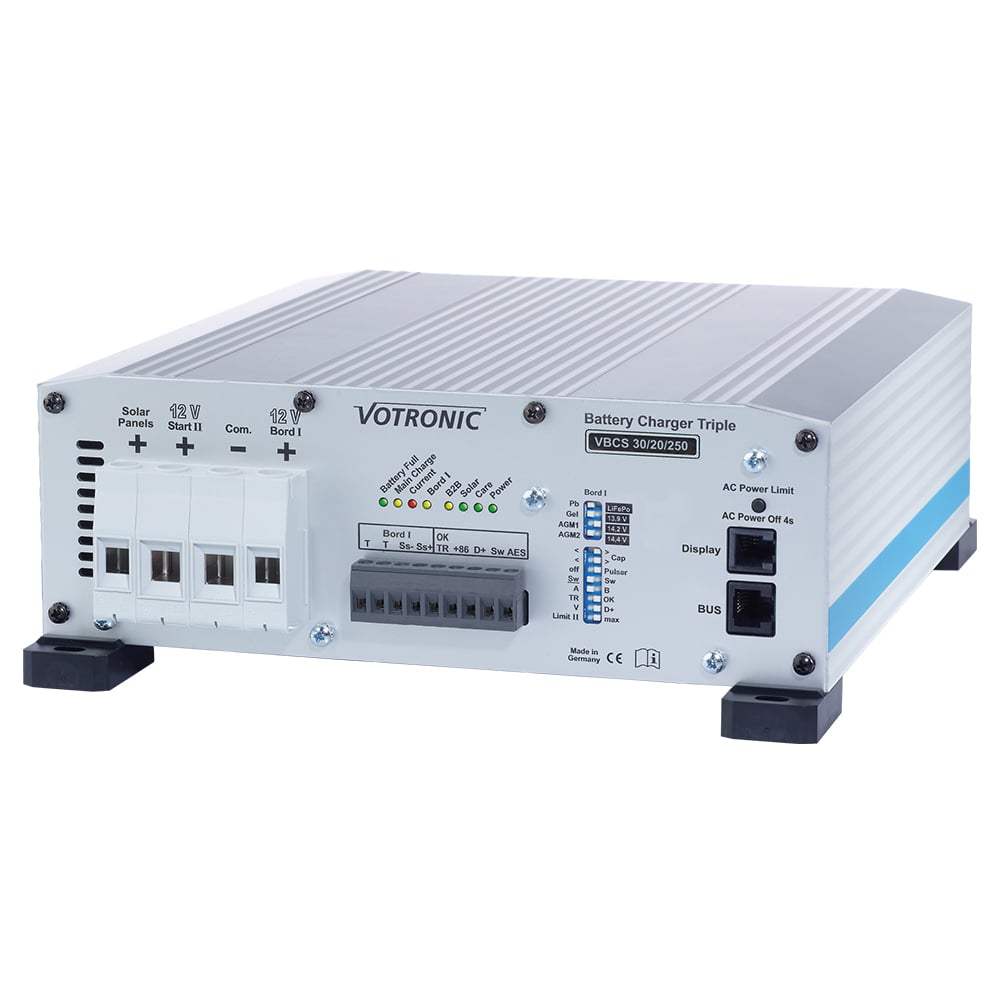

Der Elektronik-Kern – die Votronic VBCS Triple Gerätekombination

Der VBCS Triple stellt Ihre dauerhafte Stromversorgung auf drei Wege sicher. Mit dem Pb-Netzladegerät mit 20A können Sie Ihre Batterie leistungsfähig im Standbetrieb aus dem Netz laden. Der VCC-Ladewandler mit 30A ermöglicht die Ladung der Bordbatterie während der Fahrt. Die dritte Möglichkeit bietet die Ladung mit Solarenergie mithilfe des MPP-Solarreglers für max.250Wp.Der mitgelieferte Temperatursensor sorgt für die optimale Ladung Ihrer Batterien.

• Pb-Netzladegerät:Die Leistungsfähige Ladung der Bord-Batterie und Versorgung der 12V-Verbraucher aus dem Netz. Die volle Ladeleistung im Universalbereich von 110V/AC-230V/AC ohne Umschaltung ist auch bei großen Abweichungen der Netzversorgung (Unter-/Überspannung, Sinusform, Frequenz) weltweit verfügbar. Dank der Langzeit-Ladekennlinien kann das Gerät ständig mit dem Netz verbunden sein (Einsatz-, Winterpause)
• VCC-Ladewandler:Der leistungsfähige Ladebooster ermöglicht das vollständige Aufladen der Bordbatterie während der Fahrt. Er erhöht/senkt die Spannung auf das erforderliche Niveau, damit die Bordbatterie mit der optimalen Ladekennlinie geladen werden kann. Er gleicht Leitungsverluste und starke Spannungsschwankungen der Lichtmaschine, wie sie bei Euro-6-Fahrzeugen häufig vorkommen, vollständig aus. Die mit versorgten 12V-Verbrauchen werden gegen Überspannung und Spannungsschwankungen geschützt.
• MPP-Solarregler:Der MPP-Laderegler sorgt für einen Ladestromzugewinn von 10-30%, kürzere Ladezeiten und die bestmögliche Leistungsausnutzung Ihrer Solaranlage. Die MPP-Technologie ermittelt dabei automatisch mehrmals pro Sekunde die maximale Leistungsausbeute der verbundenen Solarmodule.

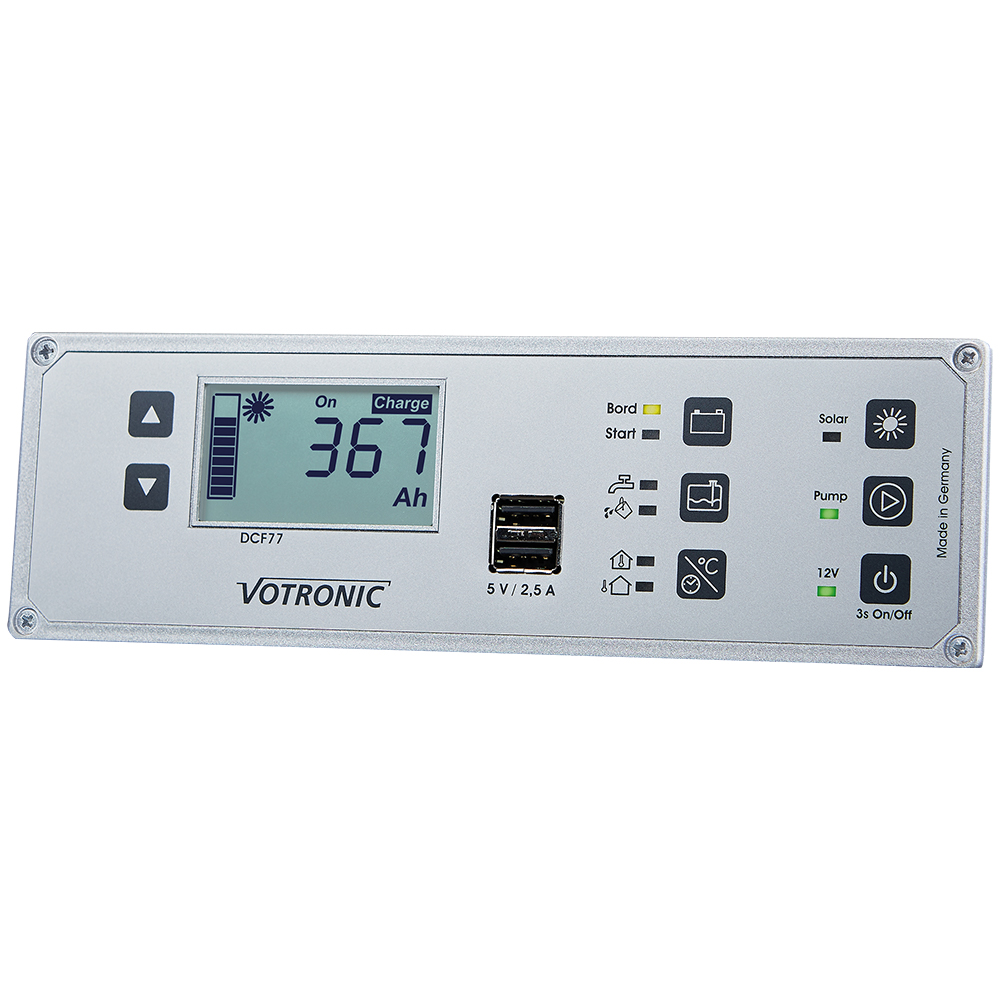

Das Komplettsystem enthält zudem entweder das Charge Control S Display oder das VPC Jupiter 100 Kombipanel von Votronic. Mit beiden Anzeigen kann die aktuelle Leistung der Solaranlage zuverlässig angezeigt, kontrolliert und gesteuert werden. Das Jupiter Panel bietet zusätzlich die Möglichkeiten eines Batteriecomputers und des Wassermanagements.

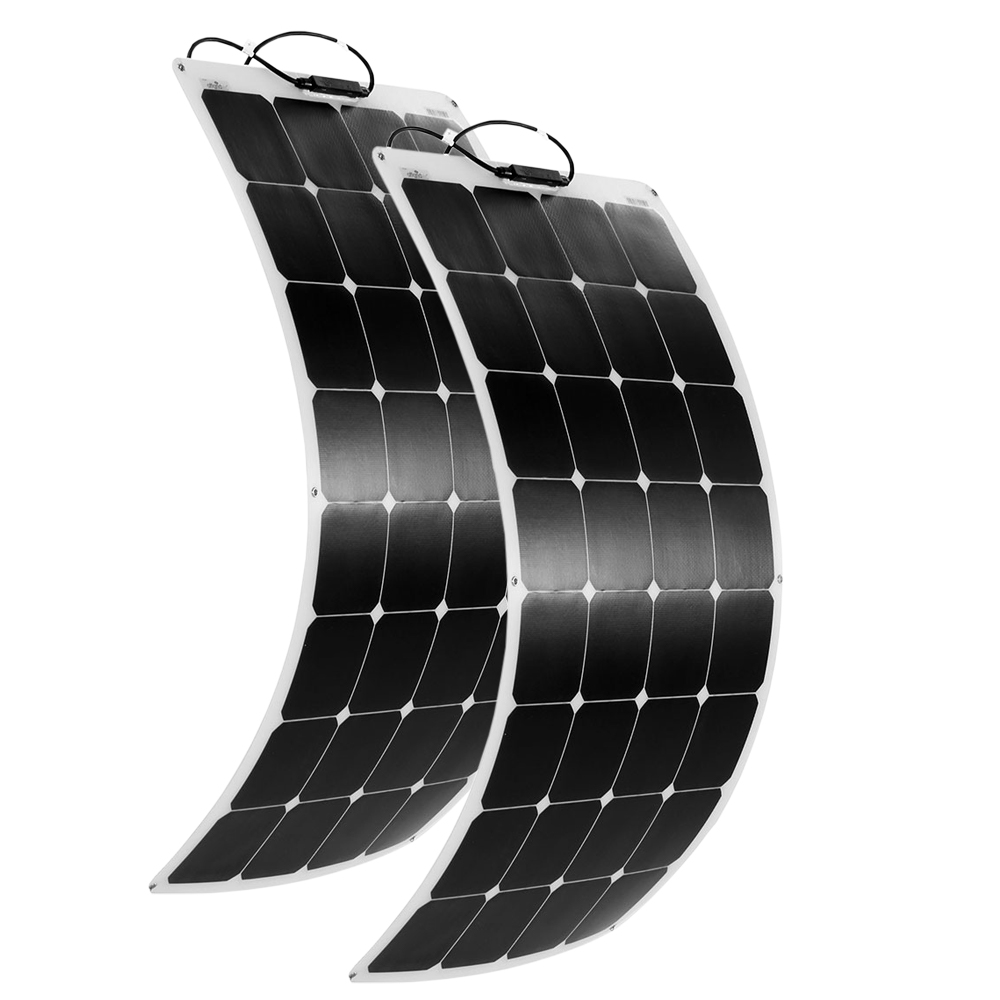

Flexible Solarversorgung – das Offgridtec ETFE-SPR 120W Solarmodul

Das semiflexible ETFE-SPR 120W Solarmodul ist eine Hochleistungs-Solarzelle, die für die Montage auf dem Wohnmobil bestens geeignet ist. Das Modul des aus ETFE hergestellten Kunststoff-Solarglases ist leicht geriffelt und bei vollflächiger Verklebung, auch im nassen Zustand, bedenkenlos begehbar. Der ETFE High-Tec Kunststoff sorgt für Gewichtseinsparung und eine zugleich hohe Lichtdurchlässigkeit von max. 96%.

• Leistung (Pmax): 120Wp
• Spannung (Vmp): 19,8V
• max. Strom (Imp): 6,05A
• Kurzschlussstrom (Isc): 6,41A
• max. Systemspannung: 200V/DC
• Biegbar: bis max. 30°
• Gewicht: 2,08 kg
• Abmessungen: 540 x 1070 x 20 mm

Optimale Verkabelung – Gefertigt in der Offgridtec Kabelmanufaktur

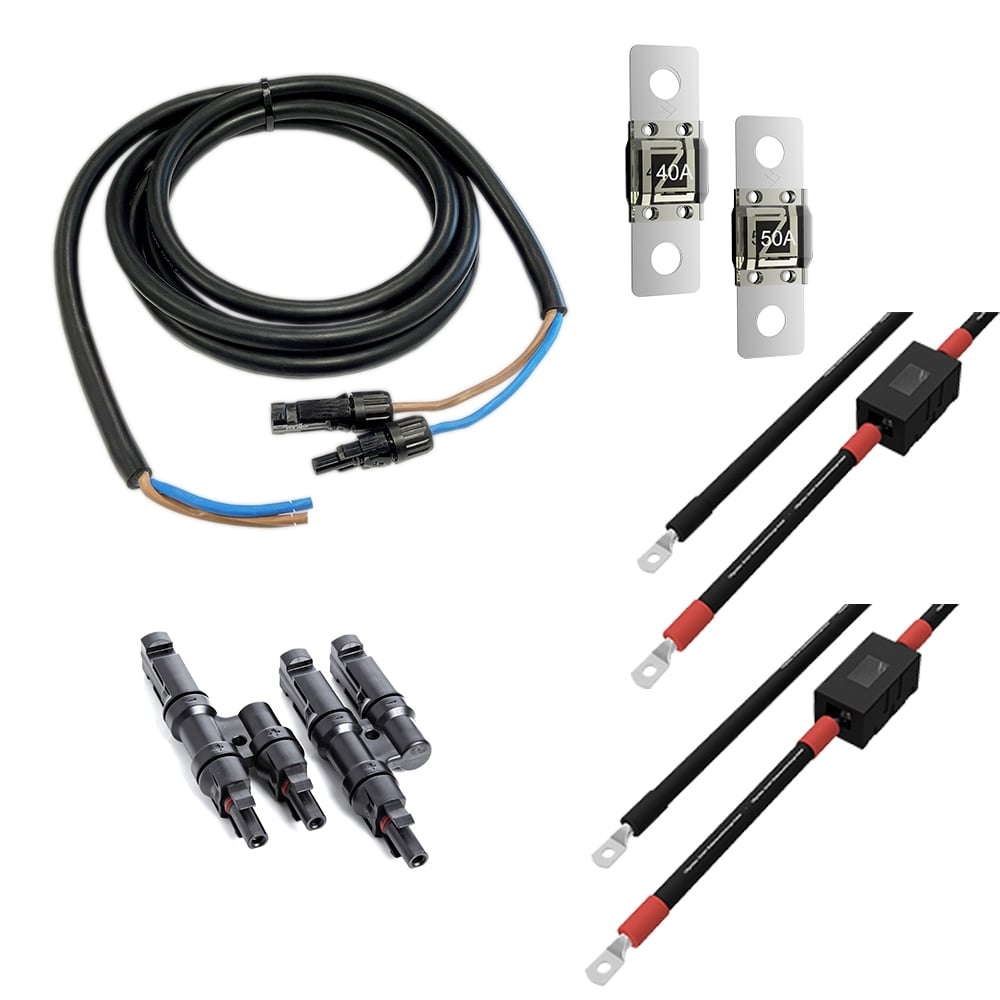

Die mTriple Solaranlage wird, ganz nach dem Plug & Play Prinzip, mit allen Verbindungskabeln geliefert, die zur Inbetriebnahme des Systems nötig sind. Die Kabel werden alle in unserer hauseigenen Kabelmanufaktur gefertigt und weisen eine optimale Verbindungsqualität auf. Das 8m lange Verbindungskabel von Modul zu Laderegler lässt eine flexible Installation zu, ganz nach den Begebenheiten vor Ort. Die Batteriekabel verfügen über einen integrierten MIDI-Sicherungshalter, zum Schutz des Ladereglers und der dahinter stehenden Technik im Falle eine Kurzschlusses oder Überstrom. Die zum System passenden Sicherungen liegen ebenfalls bei.

Montagematerial inklusive

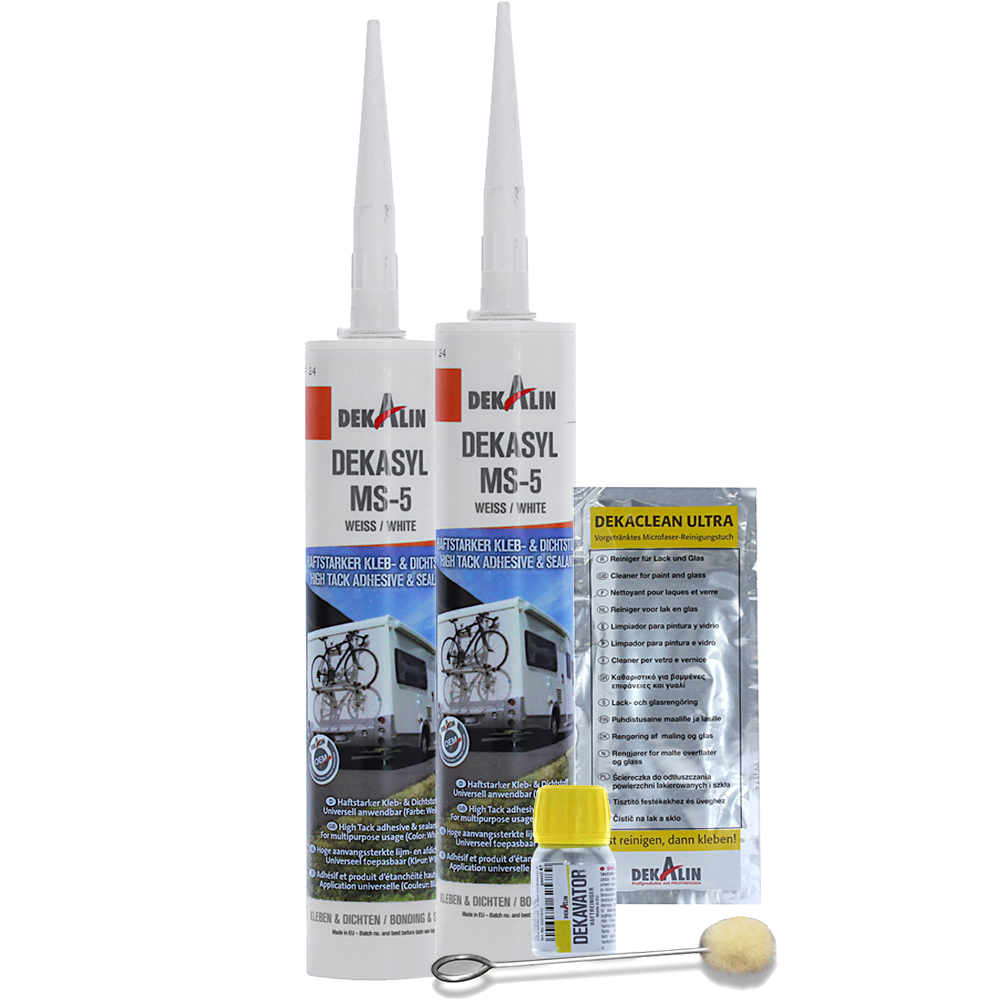

Das Komplettsystem wird mit sämtlichen Montagematerial geliefert, dass zur Befestigung auf Ihrem Fahrzeug benötigt wird. Das Dekalin Klebeset, zur Verklebung der Solarmodule auf dem Fahrzeugdach, enthält neben dem weißen Kraftkleber noch Reinigungstücher, einen Wollwischer und den Haftvermittler Dekavator. Mit der Offgridtec Dachdurchführung wird die Verbindung zwischen dem Solarmodul auf dem Dach und dem Laderegler im Fahrzeug-Inneren geschaffen. Die Version mit zwei Solarmodulen enthält zusätzlich noch ein Paar Abzweigbuchsen zur parallelen Verbindung der beiden Module.

Individuelle Anpassungen

Wie bei all unseren Komplettsystemen sind auch hier individuelle Anpassungen möglich. Sprechen Sie uns an! Eventuell anfallende Kosten sind beim Kundenservice zu erfragen.
