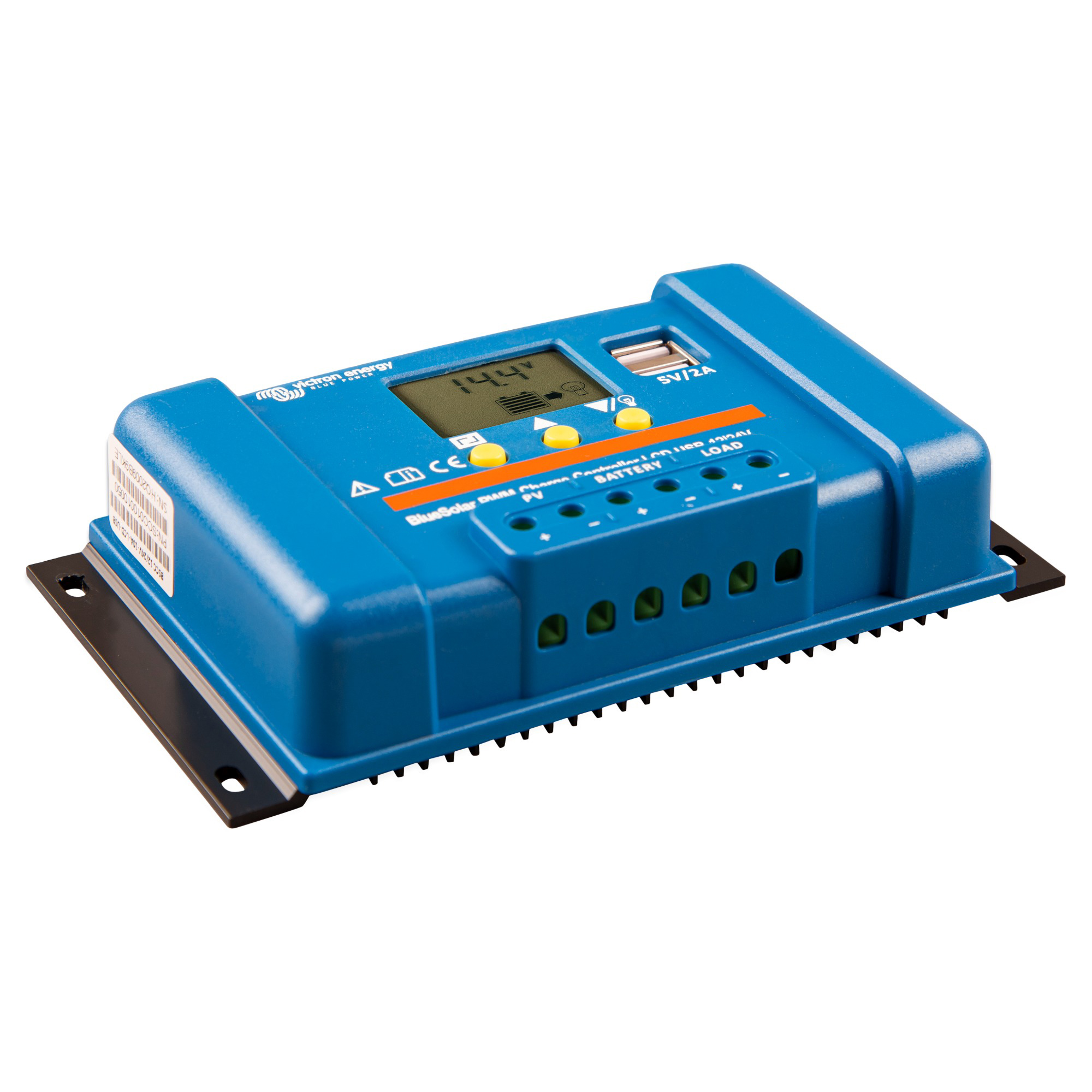

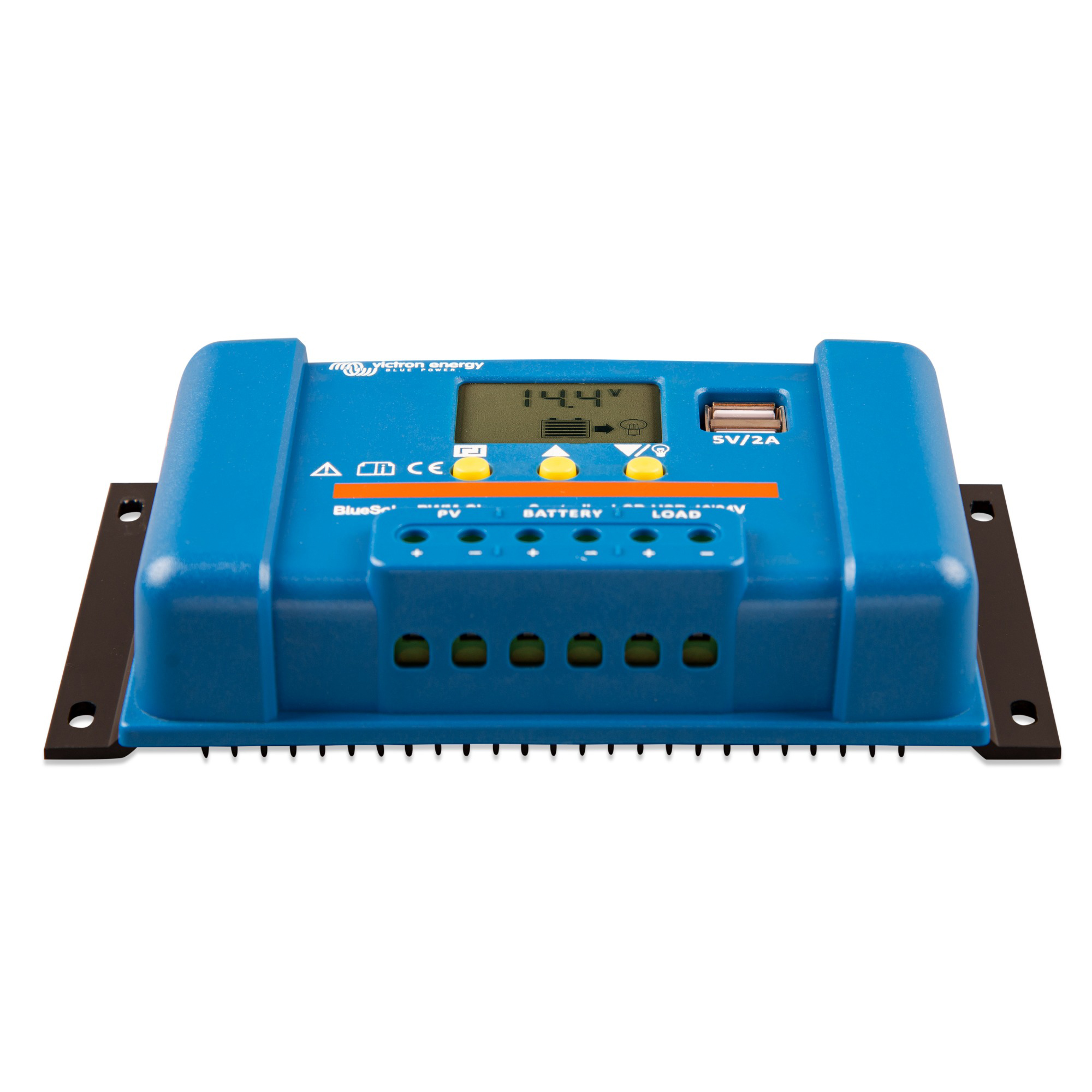

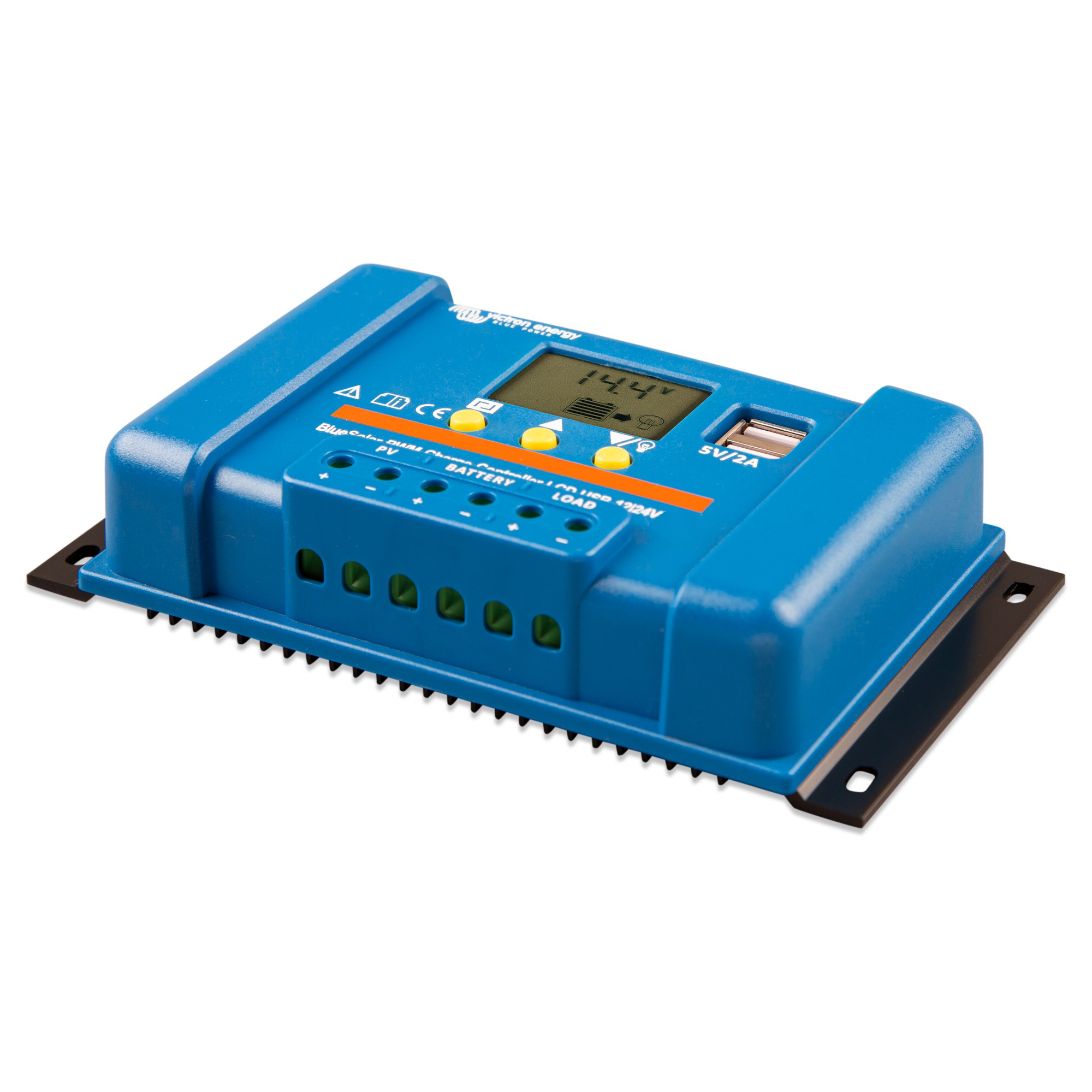

Victron BlueSolar PWM-LCD&USB 12/24V-20A Solar-Laderegler

Der Victron Energy BlueSolar PWM-LCD&USB 12/24V-20A (MPN: SCC010020050) ist ein PWM-Solarladeregler für 12- und 24-V-Batteriesysteme mit automatischer Erkennung der Systemspannung und 20 A Nennladestrom. Ein integriertes LCD, zwei 5-V-USB-Ausgänge und ein programmierbarer Lastausgang ermöglichen die Überwachung, Konfiguration und Versorgung kleinerer DC- und USB-Verbraucher direkt am Laderegler.

20-A-PWM-Solarladeregler mit LCD und USB

• Für 12- und 24-V-Batteriesysteme
• Automatische Erkennung der Systemspannung
• 20 A Nennladestrom
• Integriertes LCD für Anzeige und Konfiguration
• 2 × USB-Ausgang mit 5 V und max. 2 A gesamt
• Programmierbarer dreistufiger Ladealgorithmus
• Ladeprofile für AGM-, GEL-, Flüssigelektrolyt- und LiFePO4-Batterien
• Programmierbarer Lastausgang mit Unterspannungsabschaltung
• Tag-/Nacht- und Timer-Funktion

Dreistufiges Laden für verschiedene Batterietypen

Der BlueSolar arbeitet mit einem programmierbaren dreistufigen Ladeverfahren aus Konstantstrom-, Konstantspannungs- und Erhaltungsphase. Ladeprofile stehen für AGM-, GEL- und Flüssigelektrolyt-Batterien sowie für LiFePO4-Batterien mit integriertem BMS zur Verfügung. Die Systemspannung von 12 beziehungsweise 24 V wird automatisch erkannt.

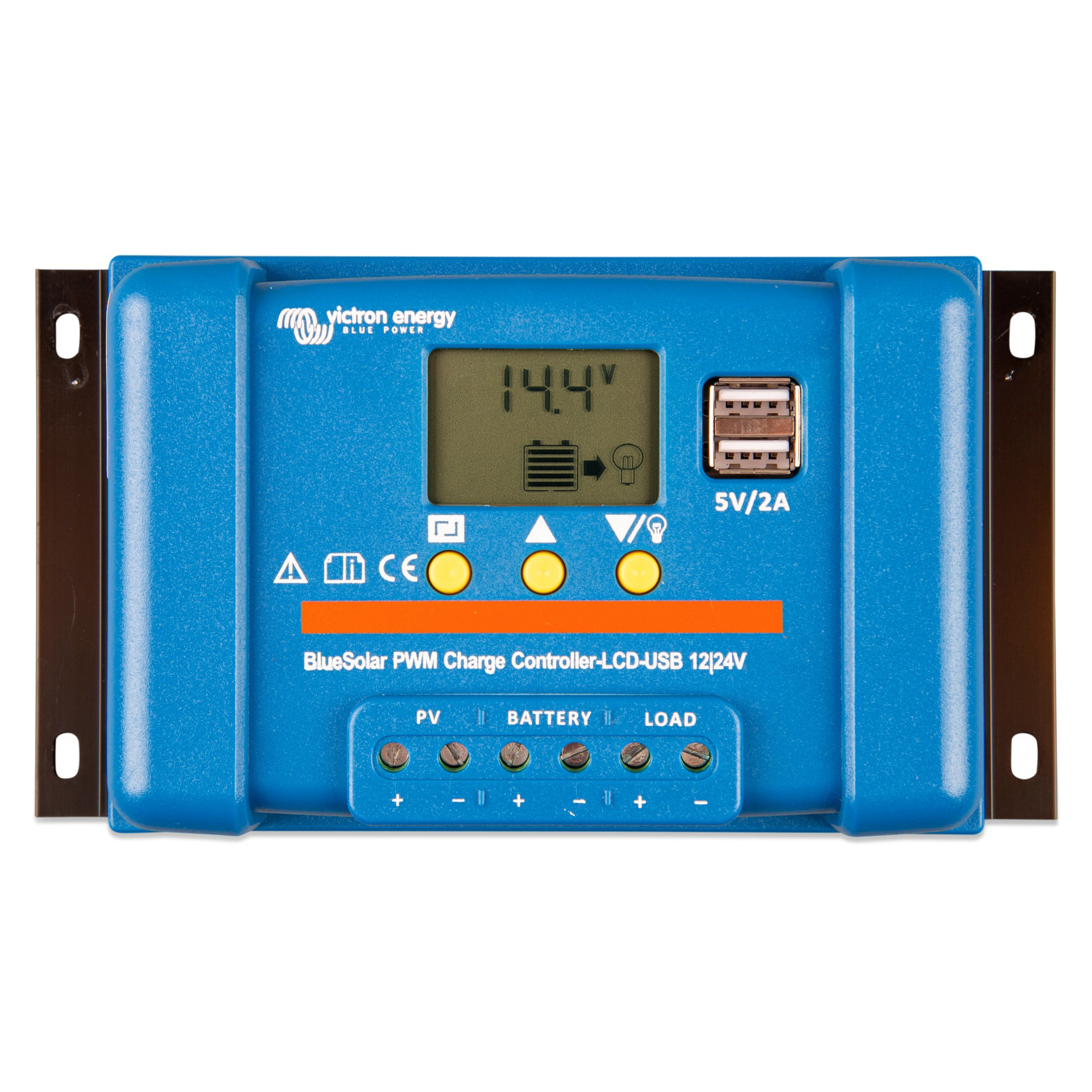

LCD und zwei USB-Ausgänge

Über das integrierte LCD lassen sich wichtige Betriebsinformationen direkt am Laderegler ablesen und Einstellungen vornehmen. Zusätzlich stehen zwei USB-Ausgänge mit 5 V und insgesamt maximal 2 A zur direkten Versorgung geeigneter kleinerer USB-Verbraucher zur Verfügung.

Programmierbarer Lastausgang

Über den programmierbaren Lastausgang können geeignete DC-Verbraucher direkt angeschlossen und bei niedriger Batteriespannung automatisch abgeschaltet werden. Zusätzlich stehen eine manuelle Steuerung sowie Timer- und Tag-/Nacht-Funktionen zur Verfügung, beispielsweise für die zeit- oder tageslichtabhängige Steuerung von Beleuchtungen.

Technische Daten

• Ladetechnologie: PWM
• Batteriespannung: 12 / 24 V
• Systemspannungserkennung: automatisch
• Nennladestrom: 20 A
• Maximale Solarspannung: 28 V bei 12 V / 55 V bei 24 V
• Eigenverbrauch: <10 mA

• Ladeverfahren: dreistufig, programmierbar
• Lastausgang: programmierbar
• Tag-/Nacht-Steuerung: Ja
• Timer-Funktion: Ja
• Display: LCD
• USB-Ausgänge: 2 × 5 V, max. 2 A gesamt
• Maximale Klemmengröße: 6 mm² / AWG10

• Schutzfunktionen: Batterie-Verpolung über Sicherung, Ausgangskurzschluss, Überlast und Übertemperatur
• Erdung: gemeinsame positive Erdung
• Betriebstemperatur: -35 bis +60 °C bei voller Last
• Schutzart: IP20
• Abmessungen (H × B × T): 96 × 169 × 36 mm
• Gewicht: 0,15 kg
• Sicherheitsnormen: EN 60335-1, IEC 62109-1
• EMV-Normen: EN 61000-6-1, EN 61000-6-3, ISO 7637-2

Lieferumfang

1 × Victron Energy BlueSolar PWM-LCD&USB 12/24V-20A Solar-Laderegler
