Victron Lynx Distributor (M10)
Artikel-Nr.:
1-67-018945
1-67-018945
23,44 %
Demnächst wieder verfügbar
238,71 €*
311,78 €*200,60 €**
262,00 €**
Artikel-Nr.:
1-67-018945
USt-freie Lieferung möglich*
Steuerfreie Bestellung in Deutschland (§ 12 Abs. 3 UstG) und Österreich (§ 28 Abs. 62 UStG 1994) - So geht's
- Kunden mit Lieferland Deutschland legen ihre gewünschten Artikel in den Warenkorb
- Im Checkout setzen Sie den Haken in der Box "Steuerfreie Lieferung"
- Ihr Warenkorb lädt neu und bei allen berechtigten Artikeln wird die Steuer auf 0% reduziert
- Kunden aus Österreich melden sich bitte per Mail an [email protected] bei uns und wir prüfen Ihre Bestellung auf Steuerfreiheit.
Ähnliche Artikel
USt-freie Lieferung möglich*
1-67-008965

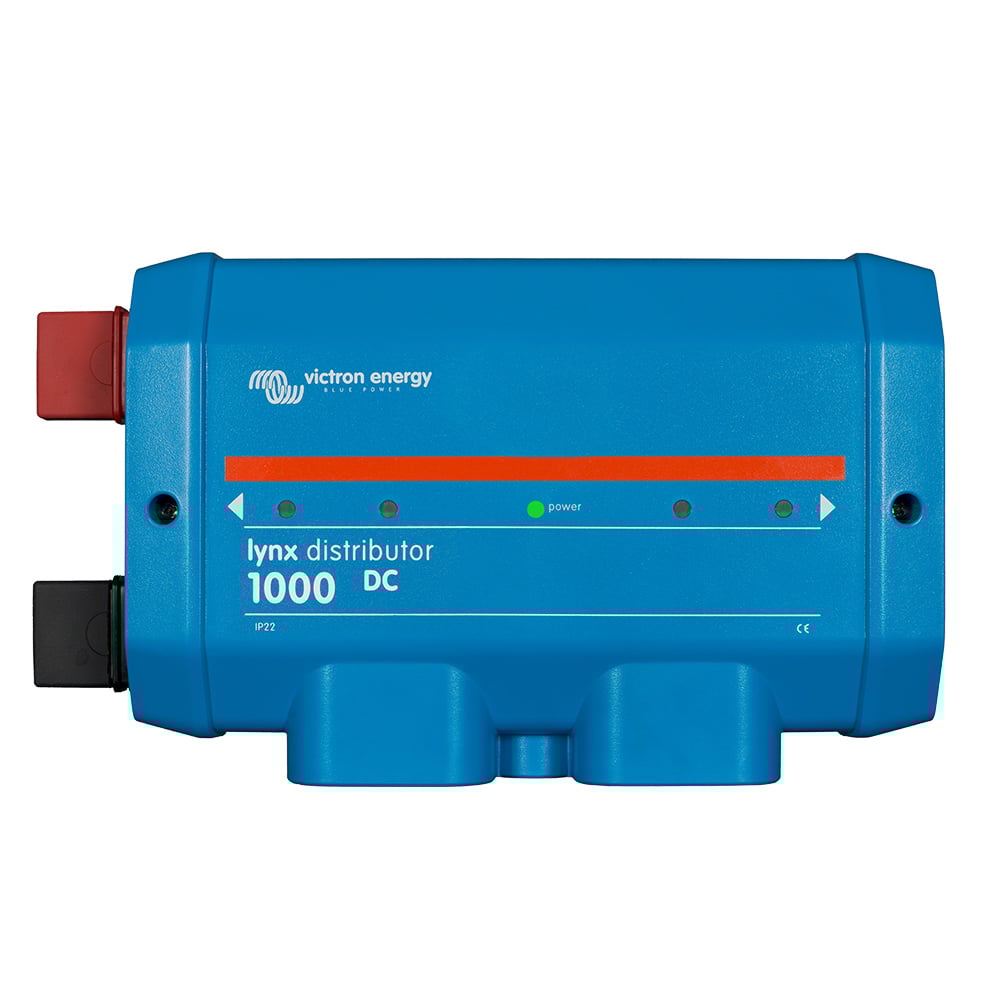

Victron Lynx Distributor (M8)
Der Victron Lynx Distributor (MPN LYN060102000) ist eine modulare DC-Sammelschiene mit Vorrichtungen für vier DC-Sicherungen. Sie überwacht den Status jeder Sicherung und zeigt ihre jeweiligen Zustände über eine LED an der Vorderseite an. Der Lynx Distributor enthält eine positive und eine negative Sammelschiene und bietet einen Anschluss für 4 einzelne DC-Gerätekreise, Lasten oder DC-Gruppen. Er bietet Platz für einzelne DC-Sicherungen pro DC-Gruppe.
Eigenschaften des Victron Lynx Distributor
Anschluss für vier einzelne DC-Gerätekreise, -Lasten oder -Gruppen
Positive und negative Sammelschiene
MEGA-Sicherungen
einfache Installation
Teil des modularen Lynx-Verteilungssystems
Sicherungsanzeige-LEDs
Wenn Sie die Sicherungsanzeige-LEDs am Lynx Distributor verwenden möchten, ist außerdem eine Verbindung zu einem Lynx Shunt erforderlich. Der Lynx Shunt enthält die erforderliche breite Eingangsstromversorgung (8V – 70V DC), um den erforderlichen 5V (4,5V – 5,5V) Strombedarf der Lynx Distributor-Leiterplatte auszugeben. Das zur Verbindung benötigte RJ11-Kabel ist im Lieferumfang enthalten. Der Lynx Shunt verfügt über zwei Ports, die beide verwendet werden können.
Bei voller Funktionsfähigkeit leuchtet nur die zentrale LED grün. Wenn eine Sicherung durchgebrannt ist (oder fehlt), leuchten die LEDs des Zentral- und Sicherungskreislaufs rot. Wenn Sie nicht alle Verbindungspunkte in Ihrer DC-Verteilung verwenden, müssen möglicherweise Blindsicherungen angebracht werden, um die roten LEDs zu löschen.
Sicherungen
Der Lynx Distributor verwendet MEGA-Sicherungen. Bitte beachten, dass einige MEGA-Sicherungen nur für 36V ausgelegt sind (geeignet für 24V-Systeme). Für 48V-Systeme müssen Sicherungen mit einer Nennspannung von 58/64V verwendet werden.
Lieferumfang:
1x Victron Lynx Distributor
1x RJ11-Kabel
Der Victron Lynx Distributor (MPN LYN060102000) ist eine modulare DC-Sammelschiene mit Vorrichtungen für vier DC-Sicherungen. Sie überwacht ...
Versand in 2-5 Werktage
Versand in 2-5 Werktage
Passendes Zubehör
1-67-009590
Victron CCGX WiFi module long range (Netgear AC1200)
Das CCGX WiFi Module Long Range (BPP900200100) verbindet Ihren Color Control GX mit einem W-LAN Netzwerk in Reichweite und stellt so für das CCGX eine Internetverbindung bereit. Das Startech USB300WN2X2D ist die offizielle Wifi Dongle Empfehlung von Victron für das CCGX.
Mit dem Dual Band-Drahtlos-N USB-Netzwerkadapter USB300WN2X2D kann ein USB-fähiger Computer mit einem WiFi-Netzwerk mit einer Frequenz von 2,4 GHz oder 5 GHz verbunden werden. Der Adapter kann zum Verbinden mit Wireless-A, B, G oder N-Netzwerken verwendet werden und verfügt über 5dBi-Hochverstärkungsantennen ebenso wie Verstärker, um einen optimierten Empfang für bis zu 300 Mbit/s Datenbandbreite über bis zu 3 Mal größere Entfernungen als mit einem Standard-WiFi-Adapter zu gewährleisten. Dieser vielseitige Dual Band-Netzwerkadapter verfügt über 2T2R (2 Sender, 2 Empfänger), Multiple Input/Multiple Output (MIMO) und kann mit älteren drahtlosen Zugriffspunkten (mit 2,4 GHz) ebenso wie mit neueren WAPs, die den weniger belasteten 5-GHz-Bereich unterstützen, verwendet werden.
Merkmale des CCGX WiFi Dongle Longe Range (Startech USB300WN2X2D)
Dual Band-Funktion gewährleistet umfangreiche Kompatibilität mit WiFi-Netzwerken, die mit Frequenzen von 2,4 GHz oder 5 GHz arbeiten
5dBi-Hochverstärkungsantennen mit Hochleistungsverstärkern erhöht stark den Netzwerkempfang und die Übertragungsreichweite über Standardadapter
2 Sender/2 Empfänger (2x2:2)-Antennenkonfiguration mit MIMO-Unterstützung
2,4/5 GHz Dual Band-Frequenzunterstützung
Lieferumfang:
1x Victron Energy BPP900200100 CCGX WiFi Module Long Range
1x Kurzanleitung
Das CCGX WiFi Module Long Range (BPP900200100) verbindet Ihren Color Control GX mit einem W-LAN Netzwerk in Reichweite und stellt so für das CCGX ein...
Versand in 10-14 Werktage
Versand in 10-14 Werktage
USt-freie Lieferung möglich*
1-67-008950
Victron Lynx Shunt VE.Can
Der Lynx Shunt VE.Can von Victron (MPN LYN040102100) ist ein intelligenter 1000A Shunt (Nebenschlusswiderstand) mit einer Vorrichtung für eine Sicherung. Mit dem eingebauten Batteriewächter lässt sich der Ladezustand der Batterie akkurat überwachen. Zum Auslesen der Informationen ein GX-Gerät (z.B. Cerbo GX) verwenden. Teil des modularen Lynx Verteilungssystems. Eigenschaften des Victron Lynx Shunt VE.Can
1000A
Sicherung CNN 325A / 80V
integrierter Batteriewächter
einfache Installation
Teil des modularen Lynx Verteilungssystems
Aufbau
Der Lynx Shunt enthält eine positive Sammelschiene mit Platz für eine CNN-Sicherung und eine negative Sammelschiene mit dem Shunt. Es enthält auch Batterieüberwachungselektronik. Der Lynx-Shunt kann über die VE.CAN-Busbatterie Überwachungsinformationen an eine CCGX oder VGX oder an ein CANbus-Überwachungssystem eines Drittanbieters wie eine NMEA2000 senden. Das CCGX-, VGX- oder Drittanbieter-Display fungiert als Batteriemonitor-Anzeige und wird auch zum Einrichten des eingebauten Batteriemonitors verwendet. Der Lynx-Shunt ist mit einer VE.Can-Verbindung erhältlich. Lieferumfang: 1x Victron Lynx Shunt VE.Can
Der Lynx Shunt VE.Can von Victron (MPN LYN040102100) ist ein intelligenter 1000A Shunt (Nebenschlusswiderstand) mit einer Vorrichtung für eine Sicheru...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
USt-freie Lieferung möglich*
1-67-008960
Victron Energy Lynx Power In (M8)
Das Victron Lynx Power In-Modul (MPN LYN020102000) wird verwendet, um Batterien über eine externe Sicherung anzuschließen. Dies kann nützlich sein, wenn Sie mehrere parallele Zeichenfolgen haben. Aufgrund des extrem hohen Kurzschlussstrompotentials der meisten Batteriebänke wird empfohlen, ein externes Sicherungssystem mit einer geeigneten Fehlerstromunterbrechungsbewertung (z.B. einen NH HRC) zu verwenden.
Eigenschaften des Victron Lynx Power In
1000A
Negative und positive DC-Sammelschiene
einfache Installation
Teil des modularen Lynx Verteilungssystems
Aufbau
Das Power In-Modul enthält eine negative und eine positive DC-Sammelschiene mit M8-Schrauben zum Anschließen der Batteriekabel. Es können Kabel mit einem Durchmesser von bis zu 22mm durch die unteren Einführungen und über die beiden seitlichen Anschlüsse geführt werden.
Lieferumfang:
1x Victron Lynx Power In
Das Victron Lynx Power In-Modul (MPN LYN020102000) wird verwendet, um Batterien über eine externe Sicherung anzuschließen. Dies kann nü...
Versand in 2-5 Werktage
Versand in 2-5 Werktage
1-67-011755
Victron Venus GX Systemüberwachung BPP900400100
Das Victron Energy Venus GX System-Kontroll-Modul (MPN BPP900400100) bietet eine intuitive Bedienung und Überwachung, aller auf Victron-Komponenten basierender Stromsysteme. Besonders geeignet ist es als Herzstück in einem ESS (Energy Storage System). Vom Funktionsumfang her ähnelt das Venus GX dem Color Control GX von Victron, nur eben ohne Display und ohne eingebautes Modem dafür um einiges günstiger. Es überträgt alle Systemdaten an das kostenlose VRM Portal von Victron, von wo aus Sie weltweit ihr Stromsystem überwachen und administrieren können.
Neben der Leistungselektronik lassen sich auch Tankfüllstände von bis zu 3 Tanks überwachen und im VRM Portal visualisieren. Ausser der Fern-Überwachung der angeschossenen Geräte ist auch die Konfiguration aus der Ferne möglich.
Remote Console auf dem VRM
Der Setup und die Überwachung erfolgen über die Remote-Console. Entweder über das VRM, über den eingebauten WiFi Zugangspunkt oder über das lokale LAN/WiFi Netzwerk.
Automatischer Aggregat-Start/Stopp
Ein äußerst flexibles Start/Stopp-System. Verwendung von Lade-, Spannungs-, Last- und noch weiteren Parametern. Es können bestimmte Einstellungen für Ruhezeiten und optional ein monatlicher Testlauf eingestellt werden.
Internetverbindung
Das Venus GX kann mit einem Ethernet Kabel und über Wi-Fi mit dem Internet verbunden werden. Das Venus GX hat kein internes Mobilfunkmodem: Es gibt keinen Steckplatz für eine Sim-Karte. Verwenden Sie stattdessen einen handelsüblichen GPRS oder 3 G Router.
Eingänge der Tankfüllstandsanzeige
Die Eingänge für die Tankfüllstandsanzeige sind resistiv: Verbinden Sie diese mit einem resistiven Tank-Sender. Solche Tank-Sender werden von Victron nicht angeboten. Die Ports der Tankfüllstandsanzeige können jeweils so konfiguriert werden, dass sie mit europäischen Tank-Sendern (0 - 180 Ohm), oder mit US-Tank-Sendern (240 - 30 Ohm) arbeiten können.
Datenaufzeichnung
Ist das System an das Internet angeschlossen, werden alle Daten an das VRM-Portal gesendet. Steht keine Internetverbindung zur Verfügung speichert das Venus GX die Daten bis zu 48 Stunden lang intern. Durch das Einsetzen einer Micro-SD-Karte oder eines USB-Sticks lassen sich noch mehr Daten speichern. Diese Dateien können auf das VRM- Portal hochgeladen oder offline mit der VictronConnect App zur Analyse konvertiert werden.
weitere Highlights
Das Venus GX kann sich automatisch selbst über das Internet aktualisieren, wenn eine neue Software-Version verfügbar ist.
Mehrere Sprachen: Englisch, Tschechisch, Deutsch, Spanisch, Französisch, Italienisch, Niederländisch, Russisch, Schwedisch, Türkisch, Chinesisch, Arabisch.
Verwenden Sie das Venus GX als ein Modbus-TCP Gateway zu allen angeschlossenen Victron-Produkten.
Linux OS basiertes Betriebssystem
unterstützte Produkte
Multis und Quattros, einschließlich der Spalt-Phasen- und Drei-Phasen-Systeme. Überwachung und Steuerung (ein/aus und Strombegrenzer). Eine Änderung der Konfiguration ist möglich (nur aus der Ferne per Internet, nicht ohne Internetverbindung).
BlueSolar MPPT Solar Ladegeräte mit einem VE.Direct Port.
BlueSolar MPPT 150/70 und das MPPT 150/85 mit VE.Can Port. Wenn mehrere BlueSolar MPPTs mit VE.Can in
Parallelschaltung verwendet werden, werden sämtliche Informationen in einer kombiniert.
Geräte der BMV-700 Familie können direkt an die VE.Direct Ports am Venus GX angeschlossen werden. Verwenden
Sie hierfür das VE.Direct-Kabel.
Geräte der BMV-600 Familie können an die VE.Direct Ports am Venus GX angeschlossen werden. Es wird ein
zusätzliches Kable benötigt.
Lynx Ion + Shunt
Lynx Ion BMS
Lynx Shunt VE.Can
Skylla-i Batterie-Ladegeräte
NMEA2000 Tanksensoren
Es lässt sich ein USB GPS an den USB-Port anschließen. Die Daten werden zur Rückverfolgbarkeit an das VRM-Portal gesendet. Auf der Karte auf dem VRM wird dann die aktuellste Position angezeigt.
Fronius PV-Wechselrichter
Lieferumfang:
1x Victron BPP900400100 Venus GX System-Kontroll-Modul
Das Victron Energy Venus GX System-Kontroll-Modul (MPN BPP900400100) bietet eine intuitive Bedienung und Überwachung, aller auf Victron-Komponent...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
USt-freie Lieferung möglich*
1-67-012705
Victron Cerbo GX Kommunikationszentrale Systemüberwachung
Die Cerbo GX Kommunikationszentrale von Victron Energy (MPN BPP900450100) ermöglicht die perfekte Kontrolle über Ihr System und maximiert seine Leistung. Das neueste Gerät der Victron GX-Reihe punktet hinsichtlich Konnektivität und intelligenter Stromversorgung. Die Maximierung der Systemleistung war noch nie so einfach.
Einfache Überwachung und Steuerung
Mit der Cerbo GX können Sie auf schnellstem Weg den Ladezustand der Batterie, den Stromverbrauch, die Energiegewinnung aus PV, Generator und Netz überwachen. Auch die Überprüfung von Tankfüllständen und Temperaturmessungen sind möglich. Steuern Sie einfach die Strombegrenzung für die Landstromeinspeisung, den (automatischen) Start/Stopp-Generator oder ändern Sie beliebige Einstellungen, um das System zu optimieren. Verfolgen Sie Warnmeldungen, führen Sie Diagnoseprüfungen durch und lösen Sie Probleme aus der Ferne.
Eigenschaften der Cerbo GX Kommunikationszentrale
Einfache Kontrolle ihres Systems
Flexible Verbindungsmöglichkeiten
Maximierung Ihrer Systemleistung
Unkomplizierte Montage
Verfügbare Anschlüsse
4 Tankanschlüsse
4 Temperaturanschlüsse
3 VE.Direct-Ports
3 USB-Ports
4 digitale Eingänge
2 Relais
Flexible Verbindungsmöglichkeiten
Die Systemkontrolle durch die Cerbo GX Kommunikationszentrale ist unabhängig von Ort und Zeit möglich. Das Gerät bietet drei verschiedene Optionen zur Verbindung. Entweder über das kostenlose Victron Remote Management (VRM) Portal, das Victron Energy GX Touch 50 (5-Zoll Touchscreen Display) oder über die VictronConnect App via Bluetooth.
Lieferumfang:
1x Cerbo GX-Gerät
1x Netzkabel mit Inline-Sicherung und M8-Anschlusssaugen für Batterie- oder DC-Sammelschinenbefestigung
2x VE.Can-Abschlusswiderstände
1x Klemmenblöcke für alle Anschlüsse auf jeder Seite
Die Cerbo GX Kommunikationszentrale von Victron Energy (MPN BPP900450100) ermöglicht die perfekte Kontrolle über Ihr System und maximiert se...
Versand in 2-5 Werktage
Versand in 2-5 Werktage
USt-freie Lieferung möglich*
1-67-012710
Victron GX Touch 50 Anzeigepanel für Cerbo GX
Das GX Touch 50 Display von Victron Energy (MPN BPP900455050) ist das Anzeige-Zubehör für die Cerbo GX Kommunikationszentrale. Das 5-Zoll-Touchscreen-Display bietet einen sofortigen Überblick über Ihr System und erlaubt es, Einstellungen im Handumdrehen vorzunhemen. Das Display wird unkompliziert über ein Kabel an Cerbo GX angeschlossen. Sein superschlankes, wasserdichtes Design und die einfache Installation bieten viel Flexibilität.
Eigenschaften des GX Touch 50
5-Zoll-Touchscreen-Display
Sofortiger Systemüberblick
Einfache Anbringung von oben
Anschluss über ein Kabel
Die Ergänzung zum Cerbo GX
Das GX Touch 50 Display ist die ideale Ergänzung um Ihr Cerbo GX Kommunikationszentrum optimal zu nutzen. Greifen Sie mithilfe der Bluetooth-Fähigkeit direkt über GX Touch 50 darauf zu und optimieren Sie Ihr System und nehmen Änderungen einfach und schnell vor.
Lieferumfang:
1x GX Touch 50 Display
1x HDMI-USB-Verbindungskabel
1x Montagematerial
Das GX Touch 50 Display von Victron Energy (MPN BPP900455050) ist das Anzeige-Zubehör für die Cerbo GX Kommunikationszentrale. Das 5-Zoll-To...
Versand in 2-5 Werktage
Versand in 2-5 Werktage
USt-freie Lieferung möglich*
1-67-013140
Victron Lynx Smart BMS 500 Batterie-Management-System
Das Lynx Smart BMS von Victron Energy (MPN LYN034160200) ist ein spezielles Batterie-Management-System für Lithium-Smart-Batterien von Victron. Es enthält eine positive und eine negative Sammelschiene, ein BMS, einen Schutzschalter und einen Batteriemonitor. Das Lynx Smart BMS ist Teil des modularen Lynx Distribution-Systems.
Eigenschaften
Eingebauter 500A-Schutzschalter, zur Rückfallsicherung
Batterie-Wächter, mit dem der Ladezustand in Prozent und weitere Daten angezeigt werden
Alarmrelais: liefert eine Warnung, bevor sich das System abschaltet
Status- und Bluetooth-LED
Kommunikation per Bluetooth mit VictronConnect-App
Kommunikation über VE.Can mit GX-Gerät
Inkl. Zwei VE.Can RJ45-Terminatoren
Technische Daten
Versorgungsspannungsbereich: 9-58 VDC
Unterstützte Systemspannungen: 12, 24 oder 48V
Verpolungsschutz: ja
Hauptsicherheitsschutz Dauerstrom: 500A kontinuierlich
Spitzenstromstärke Hauptsicherheitsschutz: 600A für 5 Minuten
Stromverbrauch im aktiven Modus: ca. 2,6W (200mA bei 13V)
Betriebstemperaturbereich: -40°C - +60°C
Schutzklasse: IP22
Abmessungen: 190 x 180 x 80 mm
Gewicht: 2 kg
Das Lynx Verteilungssystem
Das Lynx-Verteilungssystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteilung, Sicherung, Batterieüberwachung und / oder Lithiumbatteriemanagement umfasst.
Das Lynx Distribution System besteht aus folgenden Teilen:
Lynx Power In - Eine positive und negative Sammelschiene mit 4 Anschlüssen für Batterien oder Gleichstromgeräte
Lynx Distributor - Eine positive und negative Sammelschiene mit 4 abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte zusammen mit Sicherungsüberwachung
Lynx Shunt VE.Can - Eine positive Sammelschiene mit Platz für eine Hauptsystem-Sicherung und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine VE.Can-Kommunikation zur Überwachung und Einrichtung in einem GX-Gerät
Lynx Smart BMS - Zur Verwendung mit Victron Energy Smart Lithium-Batterien. Es enthält eine positive Sammelschiene mit einem Schutzschalter, das von einem Batteriemanagementsystem angetrieben wird und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und eine VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal
Lieferumfang:
1x Victron Energy Lynx Smart BMS (LYN034160200)
2x RJ45 VE.Can Abschlusswiderstände
1x Bedienungsanleitung
Das Lynx Smart BMS von Victron Energy (MPN LYN034160200) ist ein spezielles Batterie-Management-System für Lithium-Smart-Batterien von Victron. E...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
USt-freie Lieferung möglich*
1-67-013655
Victron GX Touch 70 Anzeigepanel für Cerbo GX
Das GX Touch 70 Display von Victron Energy (MPN BPP900455070) ist das Anzeige-Zubehör für die Cerbo GX Kommunikationszentrale. Das 7-Zoll-Touchscreen-Display bietet einen sofortigen Überblick über Ihr System und erlaubt es, Einstellungen im Handumdrehen vorzunhemen. Das Display wird unkompliziert über ein Kabel an Cerbo GX angeschlossen. Sein superschlankes, wasserdichtes Design und die einfache Installation bieten viel Flexibilität.
Eigenschaften des GX Touch 70
7-Zoll-Touchscreen-Display
Sofortiger Systemüberblick
Einfache Anbringung von oben
Anschluss über ein Kabel
Die Ergänzung zum Cerbo GX
Das GX Touch 70 Display ist die ideale Ergänzung um Ihr Cerbo GX Kommunikationszentrum optimal zu nutzen. Greifen Sie mithilfe der Bluetooth-Fähigkeit direkt über GX Touch 70 darauf zu und optimieren Sie Ihr System und nehmen Änderungen einfach und schnell vor.
Lieferumfang:
1x GX Touch 70 Display
1x HDMI-USB-Verbindungskabel
1x Montagematerial
Das GX Touch 70 Display von Victron Energy (MPN BPP900455070) ist das Anzeige-Zubehör für die Cerbo GX Kommunikationszentrale. Das 7-Zoll-To...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
Der Lynx Distributor von Victron Energy (MPN: LYN060102010)ist eine modulare Gleichstromsammelschiene, die Teil in deinem modularen Lynx-Verteilersystems ist und über Steckplätze für bis zu vier Gleichstromsicherungen verfügt. Diese Schiene überwacht kontinuierlich den Zustand jeder einzelnen Sicherung und signalisiert diesen durch leuchtende LED`s auf der Vorderseite. Mit dem im Lieferumfang enthaltenen 40cm langen RJ10-Kabel wird er mit Strom versorgt und kann die Verbindung zu einen Lynx Smart BMS 500 oder Lynx Smart BMS 1000 aufbauen. Für die weitere Überwachung und Kommunikation kannst du problemlos ein Cerbo GX (auch mit Anzeigepanel GX Touch 50 oder GX Touch 70), CCGX oder Venus GX anschließen. Dabei können bis zu 4 angeschlossene Lynx Distributoren mit einem GX-Gerät überwacht werden.
Wichtiger Hinweis: Bitte beachte, das sich die Bezeichnung M10 auf die Anschlüsse der Sammelschienen bezieht, an denen die Module miteinander verbunden werden. Hingegen sind die Anschlüsse für Sicherungen und Kabel immer mit M8 gekennzeichnet.

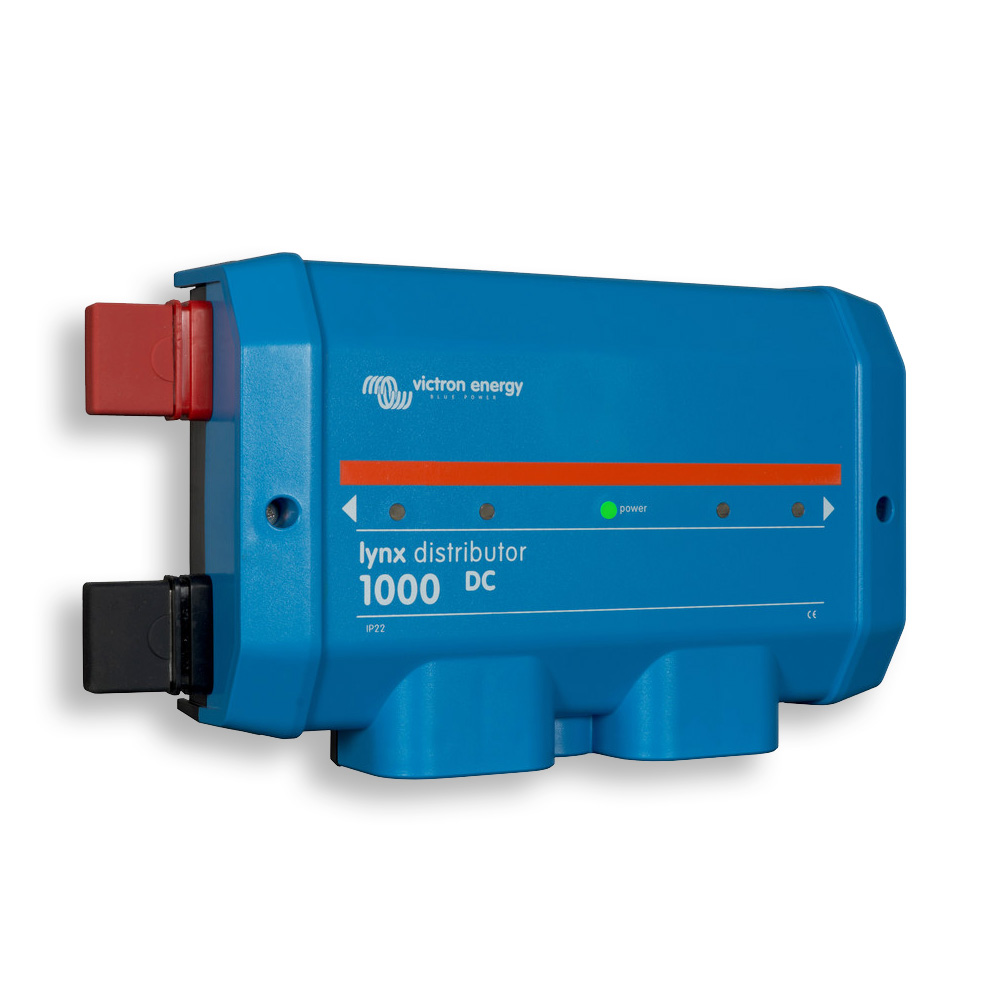

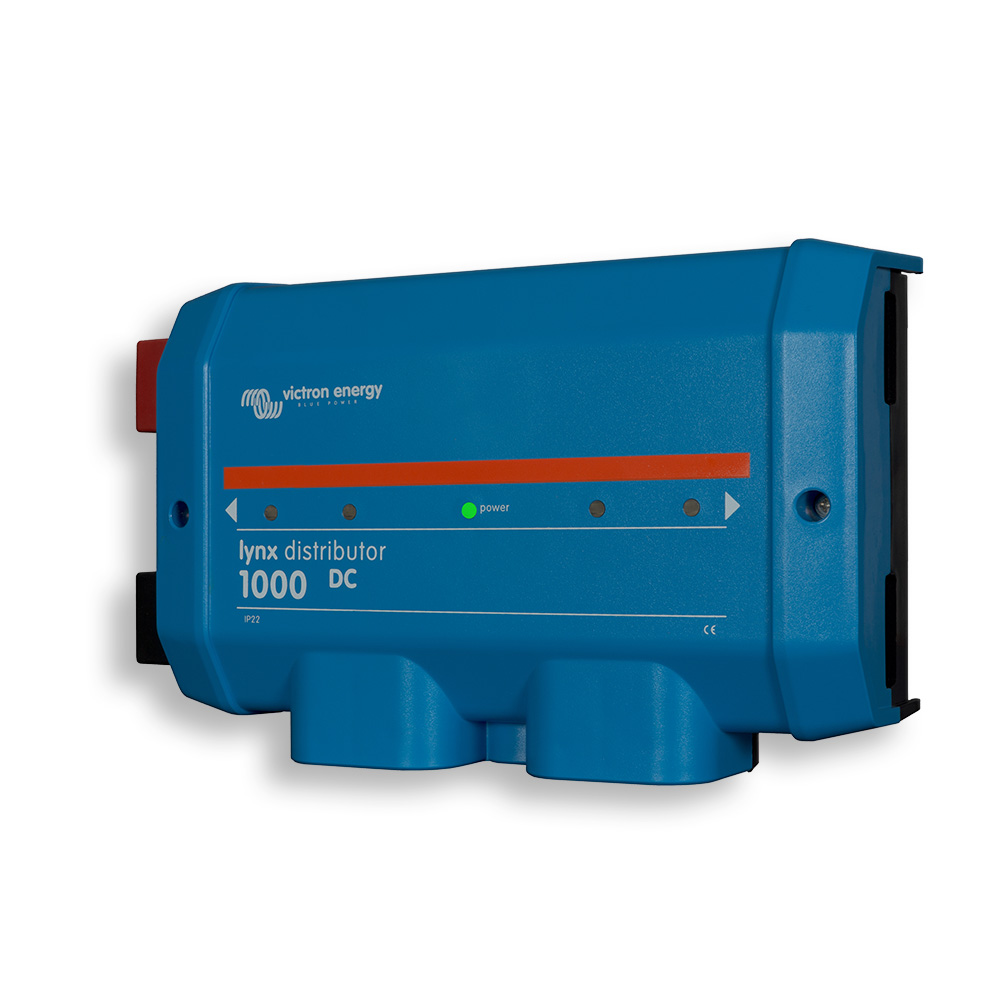

Über den Lynx Distributor M10
- Unterstützte Systemspannungen: 12, 24 und 48 V
- 1 Netz-LED
- 4 LED`s zur Anzeige vom Sicherungsstatus
- Verpolungsschutz
- Sicherungserkennung
- Gehäusewerkstoff: ABS
- App-Nutzung möglich

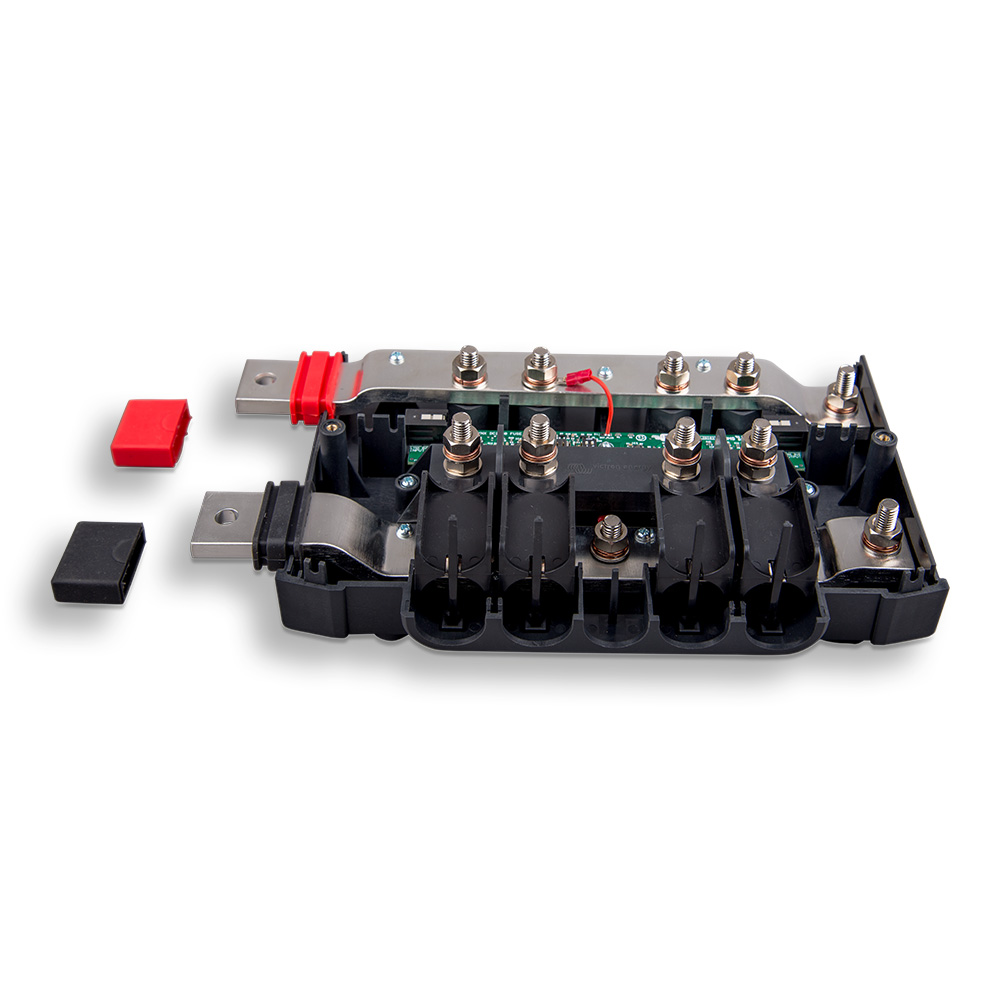

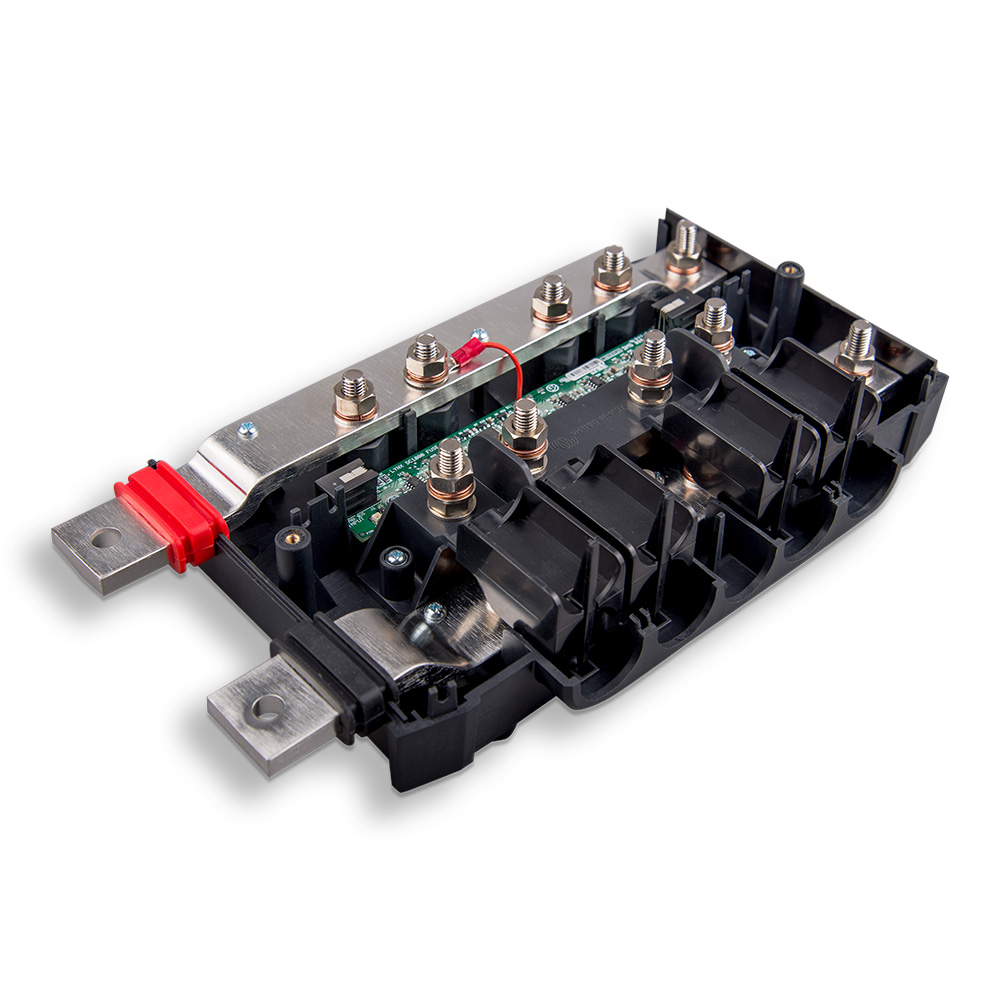

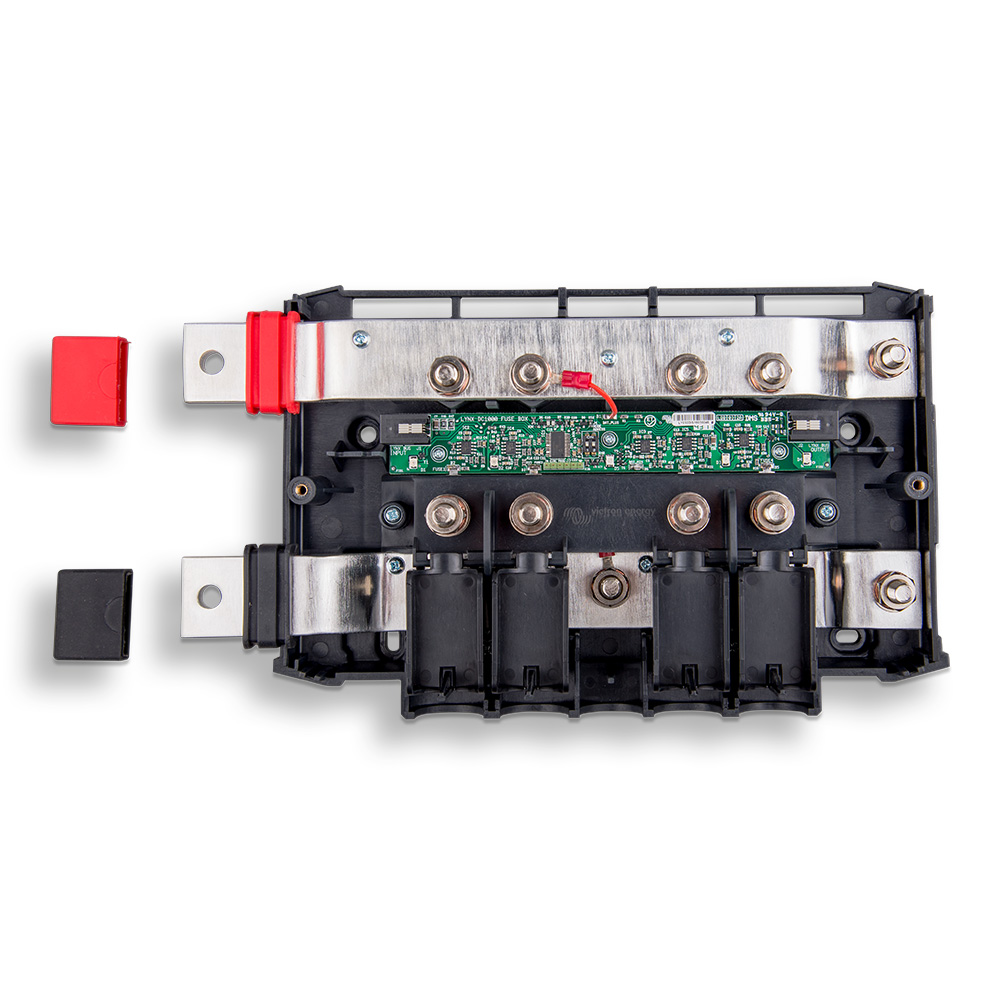

- Eine Plus- und eine Minus-Sammelschiene
- Positive Sammelschiene: 4 abgesicherte Anschlüsse mit Sicherungsüberwachung
- Negative Sammelschiene: 4 Anschlüsse und einen Masseanschluss
Sicherungserkennung
Sorgfältig überwacht der Distributor jede einzelne Sicherung und erkennt diese auch, wenn sie durchgebrannt sind. Im Falle einer durchgeschmorten Sicherung, aktiviert sich die rote Sicherungs-LED, die Betriebs-LED wird rot und gleichzeitig wird eine Alarmmeldung an das angeschlossene Lynx Smart BMS gesendet. Die Sicherungserkennung ist sowohl für alle Sicherungen auf der Batterieseite als auch auf der Last- oder Ladeseite möglich. Es sit wichtig zu erwähnen, dass die Sicherungserkennung eine spezielle Eigenschaft aufweist. Wenn Batterien an mehrere Lynx-Verteilerstromkreise angeschlossen sind und eine Batteriesicherung durchbrennt, wird der Sicherungswächter erst dann einen Alarm für die defekte Sicherung auslösen, wenn eine ausreichend hohe Spannung an der dieser vorhanden ist. Dies geschieht erst, nachdem die Batterie geladen oder entladen wurde.
Das Lynx-Verteilersystem
Das System ist ein modular aufgebautes Schienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Funktionen für das Management von Lithium-Batterien umfasst. Es besteht aus folgenden Komponenten:
- Lynx Power In - Plus- und Minus-Sammelschiene mit vier Anschlüsse für Batterien oder Gleichstromgeräte
- Lynx Distributor - Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte und Sicherungsüberwachung
- Lynx Shunt VE.Can - Plus-Sammelschiene mit freien Platz für Hauptsicherung, Minus-Sammelschiene mit Shunt zur Batterieüberwachung, verfügt über VE.Can-Kommunikation zur Einrichtung mit GX-Gerät
- Lynx Smart BMS - Zur Verwendung mit Victron Energy Lithium Battery Smart-Batterien, Bluetooth-Kommunikation über VictronConnect App oder mit einem GX-Gerät, erhältlich als 500 A-Modell mit M8 Sammelschienen oder 1000 A-Modell mit M10 Sammelschienen
Die VictronConnect App
Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal
Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich)
Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang.
Technische Daten
- Spannungsbereich: 9-60V DC
- Nennstrom: 1000A DC, unterbrechungsfrei
- Max. Stromverbrauch: 100 mA (wenn alle LED`S leuchten)
- Stromversorgung über Lynx Shunt VE.Can oder Lynx Smart BMS 500 oder Lynx Smart BMS 1000
- Anschluss: 40 cm RJ10-Kabel
- Schutzart: IP22
- Betriebstemperaturbereich: -40°C - +60°C
- Lagertemperaturbereich: -40°C - +60°C
- Gewicht: 2,2 kg

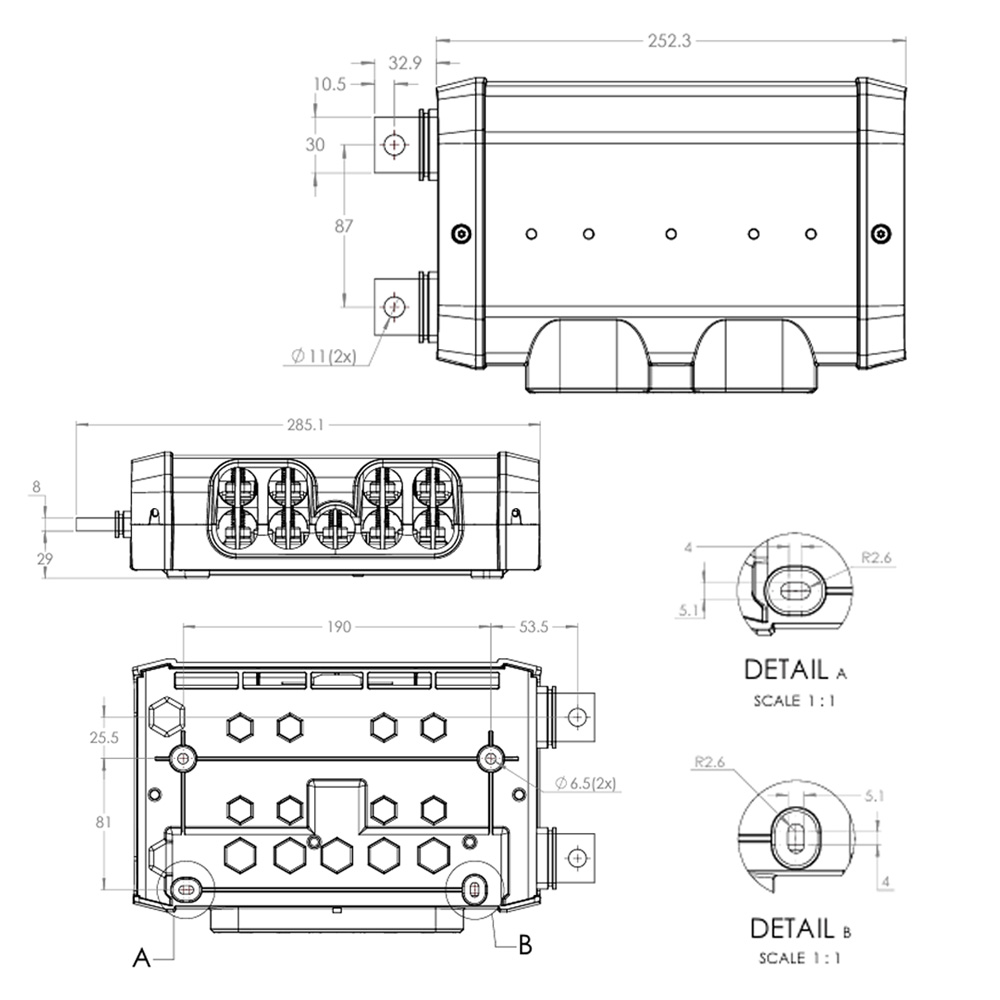

- Abmessungen: 290 x 170 x 80 mm
Lieferumfang:
1x Victron Lynx Distributor (M10)
1x 40 cm RJ10-Kabel
Anzeigen:
4 LED`s zur Anzeige vom Sicherungsstatus
Betriebstemperaturbereich:
-40°C - +60°C
Eigenschaften:
Sicherungserkennung
Gewicht:
2,2 kg
Hersteller:
Victron Energy
Material:
ABS-Kunststoff
Schutzart (IP):
IP22
Spannung DC:
9-60V DC
Verpolungsschutz:
ja
ean:
8719076057628
mpn:
LYN060102010
