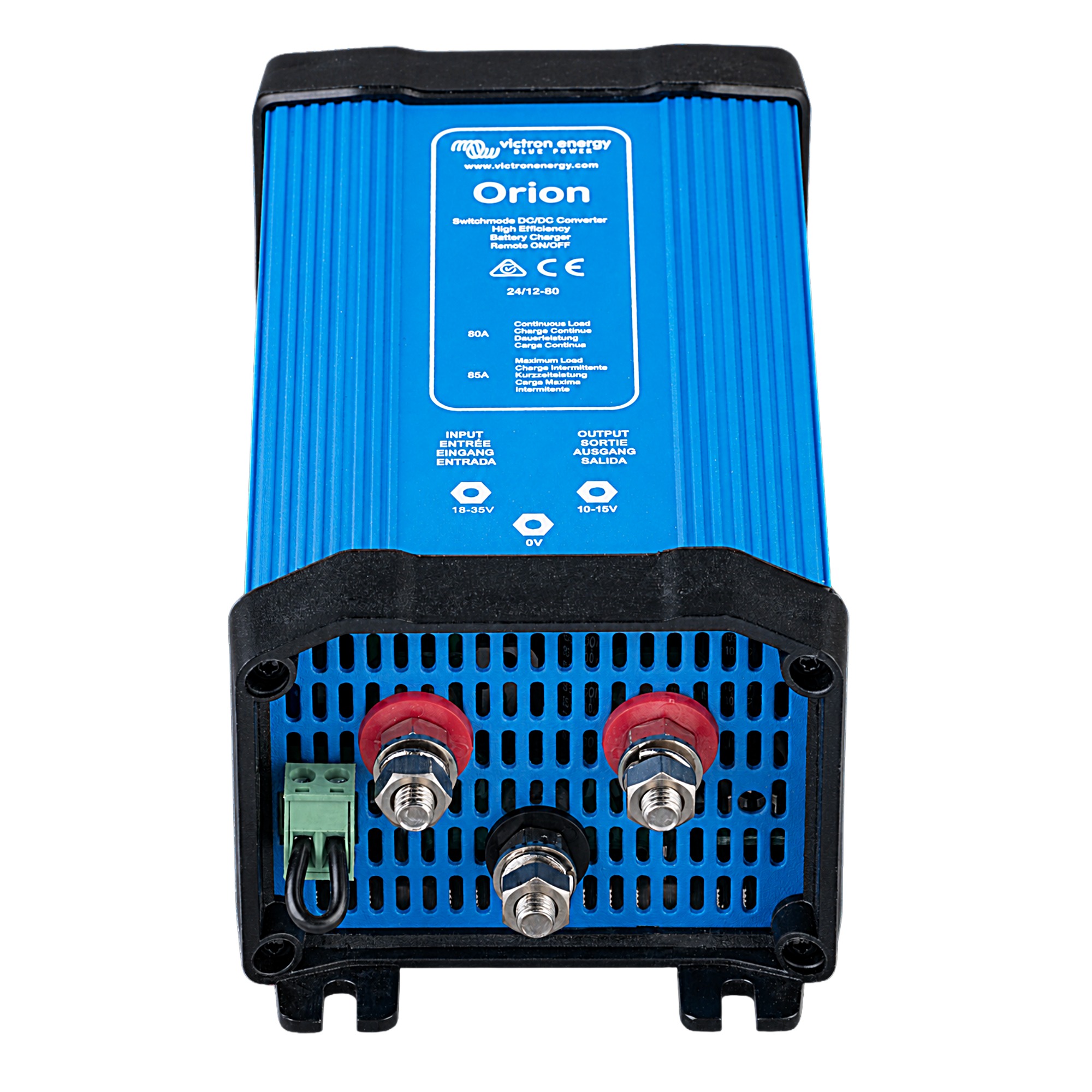

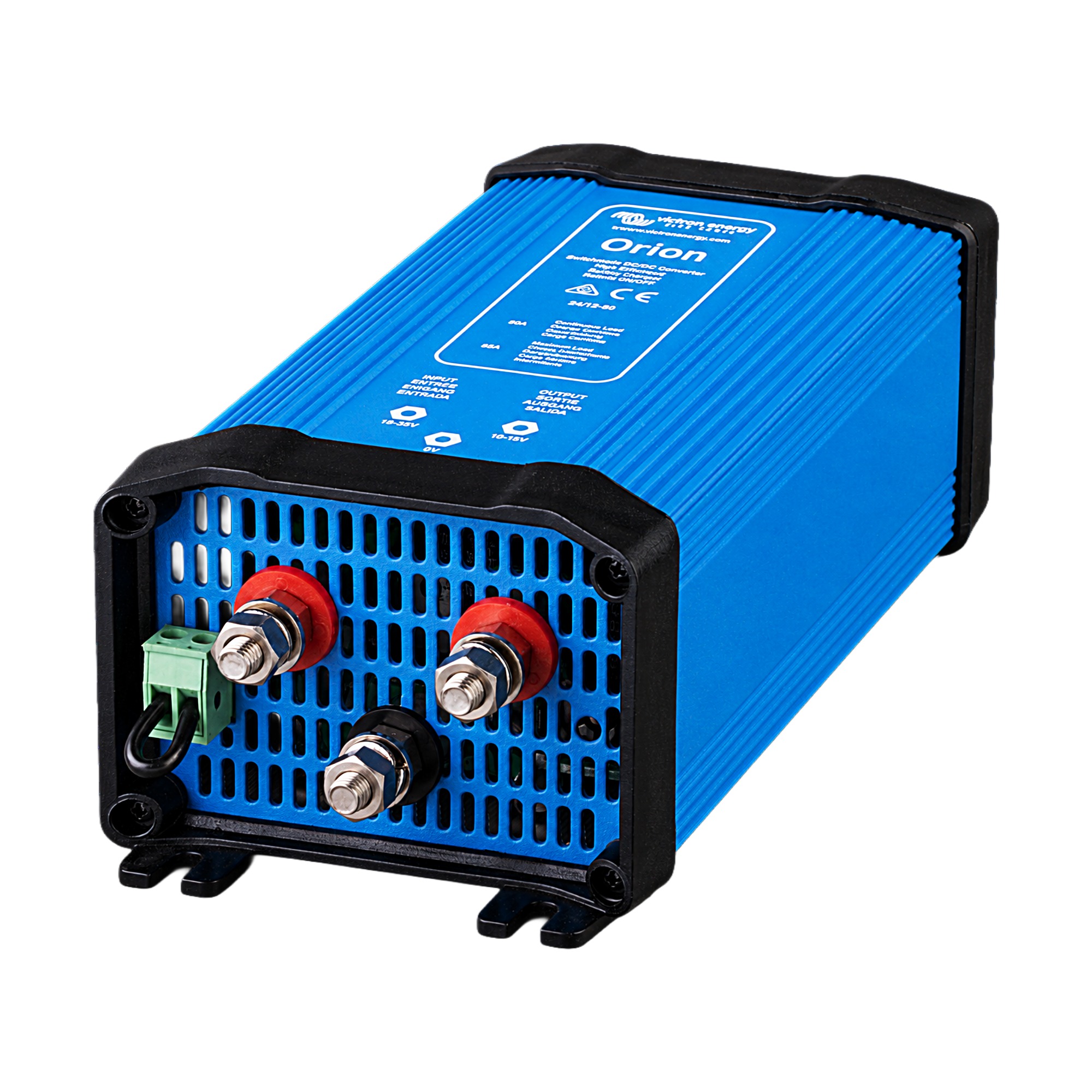

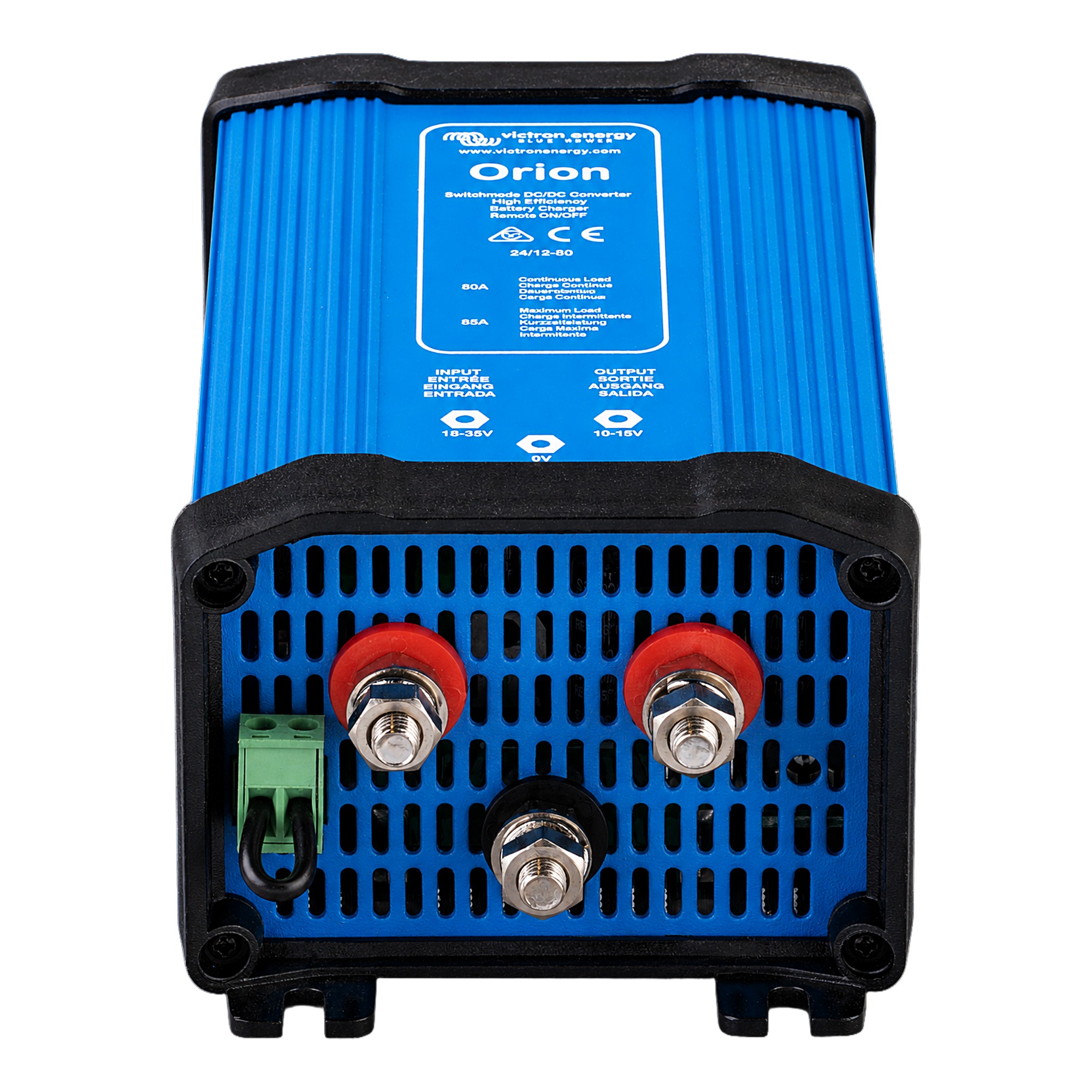

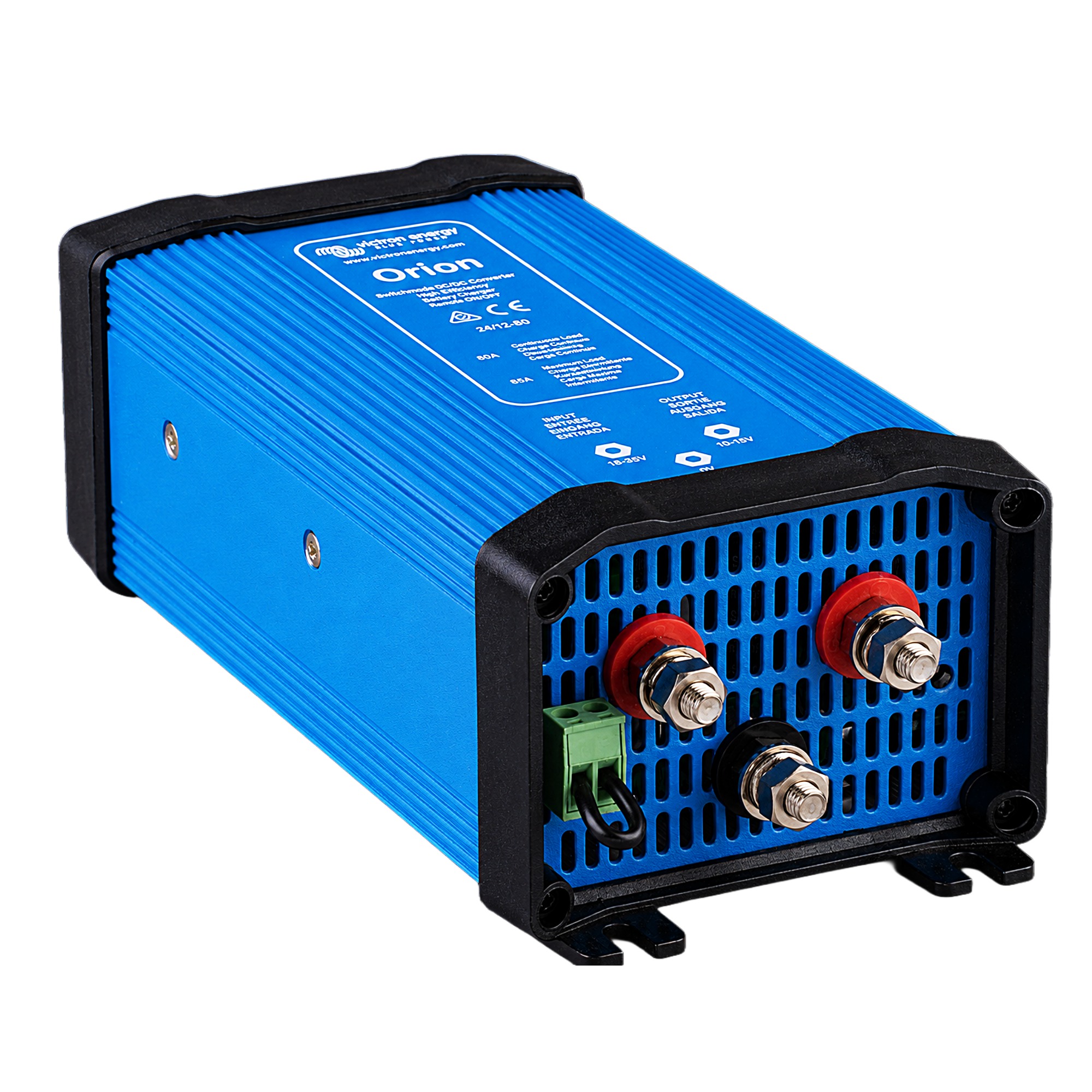

Victron Orion 24/12-80 DC-DC Wandler IP20 mit Polklemmen 24V auf 12V 80A

Der Orion 24/12-80A DC-DC Converter IP20 von Victron (MPN: ORI241280030) ist ein nicht galvanisch isolierter Hochleistungs-Gleichspannungswandler zur Versorgung von 12 V-Verbrauchern aus einem 24 V-DC-System. Das Gerät verarbeitet Eingangsspannungen von 18 - 35 V und stellt eine zwischen 10 und 15 V regelbare Ausgangsspannung bereit. Mit 80 A Dauerausgangsstrom und bis zu 90 A maximalem Ausgangsstrom eignet sich diese Ausführung für leistungsstarke 12 V-Stromkreise. Die Variante mit Polklemmen ermöglicht den direkten Anschluss entsprechend ausgelegter DC-Leitungen.

Leistungsstarke 24 V auf 12 V-Wandlung mit bis zu 80 A Dauerstrom

• Werkseitig auf 13,2 V Ausgangsspannung eingestellt
• Ausführung mit Polklemmen für den DC-Anschluss
• Fernsteuerbarer Ein-/Aus-Anschluss
• Als Batterieladegerät beziehungsweise zur Pufferladung einer Batterie geeignet
• Bis zu fünf Geräte parallel schaltbar
• Temperaturgeregelte Gebläsekühlung
• Nicht galvanische Ausführung

12 V-Verbraucher aus einem 24 V-System versorgen

Der Wandler übernimmt die Spannungswandlung innerhalb von Gleichstromsystemen, in denen eine leistungsfähige 12 V-Versorgung aus einem vorhandenen 24 V-Bordnetz benötigt wird. Sein zulässiger Eingangsspannungsbereich reicht von 18 - 35 V. Bei einer Eingangsspannung von 14 V schaltet das Gerät wegen Unterspannung ab, der automatische Neustart erfolgt bei 18 V.

Regelbare Ausgangsspannung für unterschiedliche Anwendungen

Die Ausgangsspannung des lässt sich zwischen 10 und 15 V einstellen. Werkseitig beträgt sie 13,2 V. Durch diesen Regelbereich kann die Ausgangsspannung auf die Anforderungen des angeschlossenen 12 V-Stromkreises abgestimmt werden. Victron gibt für die Modelle mit regulierbarem Ausgang außerdem die Möglichkeit an, sie als Batterieladegerät einzusetzen, beispielsweise zum Laden einer 12 V-Starter- oder Zusatzbatterie innerhalb eines ansonsten auf 24 V ausgelegten Systems. Bei einer solchen Anwendung müssen die eingestellte Ausgangsspannung sowie die Anforderungen der verwendeten Batterie und des Gesamtsystems berücksichtigt werden.

Polklemmen für den DC-Anschluss

Diese Ausführung unterscheidet sich durch ihre Polklemmen. Damit ist die Anschlussvariante klar von der ebenfalls angebotenen Orion-24/12-80-Version mit M6-Bolzen zu unterscheiden. Gerade bei der Bestellung sollte deshalb auf die vollständige Modellbezeichnung beziehungsweise die Herstellerartikelnummer geachtet werden.

Remote On/Off für die externe Steuerung

Der Orion verfügt über einen Anschluss zur ferngesteuerten Ein-/Aus-Schaltung. Dadurch ist kein Hochstromschalter direkt in der Eingangsverkabelung erforderlich. Die Fernsteuerung kann beispielsweise über einen Schalter mit geringer Strombelastung erfolgen. Ebenfalls dient die Ansteuerung über den Run/Stop-Schalter eines Motors als mögliche Anwendung.

Parallelschaltung für zusätzlichen Ausgangsstrom

Falls eine einzelne Einheit für die benötigte Stromversorgung nicht ausreicht, können mehrere Orion-Wandler mit regelbarem Ausgang parallel betrieben werden. Victron gibt die Parallelschaltung von bis zu fünf Geräten an. Dadurch lässt sich der verfügbare Ausgangsstrom für entsprechend dimensionierte Anwendungen erhöhen. Bei der Planung müssen Verkabelung, Absicherung und angeschlossene Verbraucher entsprechend auf den jeweiligen Gesamtstrom ausgelegt werden.

Technische Daten

• Ausführung: nicht galvanisch isoliert
• Eingangssystem: 24 V DC
• Ausgangssystem: 12 V DC
• Eingangsspannungsbereich: 18–35 V
• Abschaltung bei Unterspannung: 14 V
• Neustart nach Unterspannung: 18 V
• Ausgangsspannung: regelbar
• Regelbereich Ausgangsspannung: 10–15 V
• Werkseinstellung Ausgangsspannung: 13,2 V
• Wirkungsgrad: 92 %
• Parallelschaltung: Ja, bis zu 5 Geräte
• Dauerausgangsstrom: 80 A
• Maximaler Ausgangsstrom: 90 A
• Kühlung: temperaturgeregeltes Gebläse
• Galvanische Trennung: Nein
• Stromaufnahme ohne Last: < 20 mA
• Betriebstemperatur: -20 bis +55 °C
• Leistungsreduzierung: 3 % je °C über 40 °C
• Gleichstromanschluss: Polklemmen / Binding Posts
• Schutzart: IP20
• Gewicht: 0,9 kg
• Abmessungen (H × B × T): 65 × 88 × 195 mm
• Normen: EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2

Lieferumfang

Victron Orion 24/12-80 DC-DC Converter IP20 mit Polklemmen
