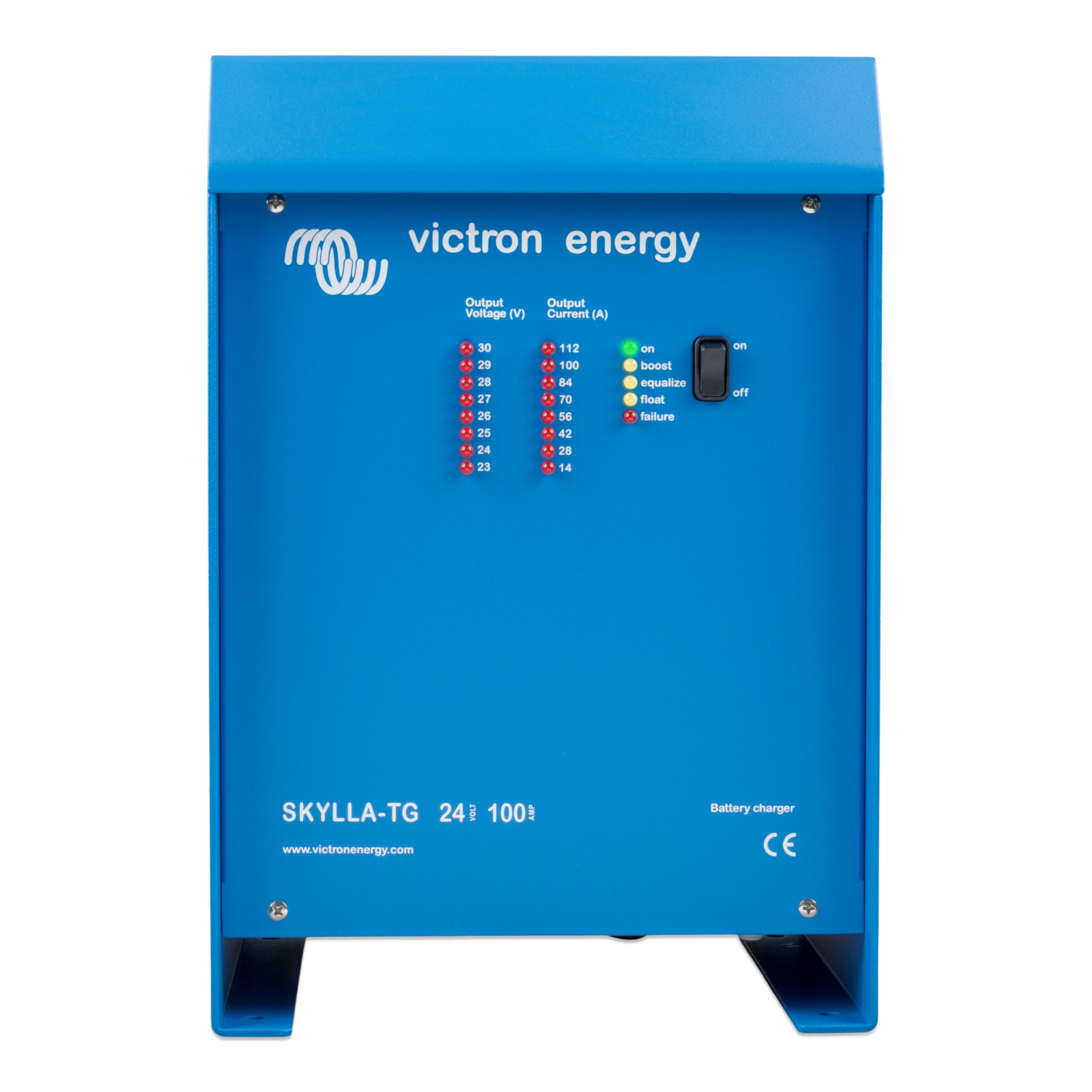

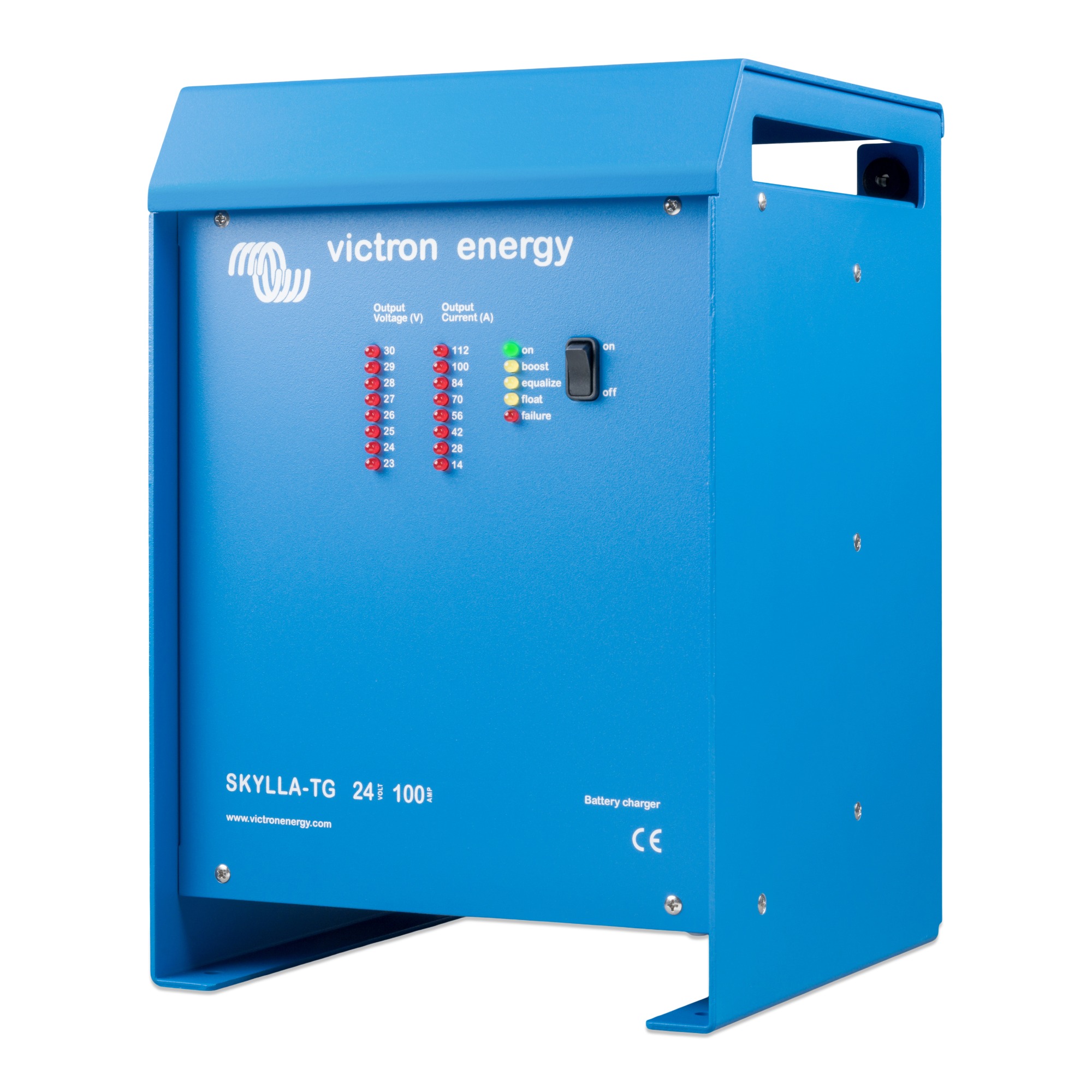

Victron Skylla-TG 24/100(1+1) 230V 100A Batterieladegerät

Das Skylla-TG 24/100(1+1) 230V von Victron (MPN: SDTG2401001) ist ein stationäres Batterieladegerät für leistungsstarke 24 V-Batteriesysteme mit bis zu 100 A Ladestrom. Ergänzt wird der Hauptausgang durch einen separaten 4 A-Ausgang für eine Starterbatterie. Die mikroprozessorgesteuerte IUoUo-Ladecharakteristik, Temperaturkompensation und Voltage Sense ermöglichen eine kontrollierte Anpassung der Ladespannung an Batterie und Installation. Mit einer empfohlenen Batteriekapazität von 500 bis 1000 Ah ist das Gerät für entsprechend groß dimensionierte Batteriesysteme ausgelegt.

100 A-Ladestrom für leistungsstarke 24 V-Batteriesysteme

• Bis zu 100 A Ladestrom für die Hauptbatterie
• Zusätzlicher 4-A-Ausgang für eine Starterbatterie
• Empfohlene Batteriekapazität von 500 bis 1000 Ah
• Mikroprozessorgesteuerte IUoUo-Ladecharakteristik
• Temperaturkompensation über externen Temperatursensor
• Voltage Sense zur Kompensation von Leitungsverlusten
• Einstellbare Ladeparameter für unterschiedliche Batterieanforderungen
• Auch als stabilisierte Stromquelle einsetzbar
• Potentialfreier Alarmkontakt zur externen Signalisierung

100 A Ladestrom für große Batteriebänke

Mit einem maximalen Ausgangsstrom von 100 A ist das Gerät auf größere 24 V-Batteriebänke ausgelegt. Für dieses Modell wird eine Batteriekapazität zwischen 500 und 1000 Ah empfohlen. Damit richtet sich die Ausführung insbesondere an Anwendungen, bei denen große Energiespeicher über eine stationäre 230-V-Netzversorgung geladen werden sollen. Das Ladegerät besitzt eine maximale Ausgangsleistung von 3000 W sowie einen maximalen Kurzschlussstrom von 110 A. Die Nennleistung setzt eine entsprechend dimensionierte AC- und DC-Installation voraus.

Dreistufige IUoUo-Ladecharakteristik

Der Ladevorgang wird über eine mikroprozessorgesteuerte IUoUo-Kennlinie geregelt. Zu Beginn lädt das Gerät die Batterie mit hohem Strom in der Boost-Phase. Nach Erreichen der vorgesehenen Batteriespannung folgt eine Phase mit konstanter Ladespannung. Anschließend wird auf die niedrigere Erhaltungsspannung umgeschaltet. Für die 24 V-Ausführung sind standardmäßig 28,5 V Boost-/Absorptionsspannung und 26,5 V Erhaltungsspannung angegeben.

Separater Ausgang für die Starterbatterie

Die Bezeichnung (1+1) weist auf die Kombination aus Hauptladeausgang und zusätzlichem Ausgang für eine Starterbatterie hin. Während der Hauptausgang bis zu 100 A bereitstellt, ist der separate Starterbatterie-Ausgang auf 4 A begrenzt. Damit kann neben einer großen Verbraucherbatterie gleichzeitig eine separate Starterbatterie geladen beziehungsweise auf ihrem Ladezustand gehalten werden.

Temperaturkompensation berücksichtigt die Batterietemperatur

Die für eine Batterie geeignete Ladespannung verändert sich mit ihrer Temperatur. Das Skylla-TG unterstützt daher einen externen Temperatursensor, der direkt an der Batterie montiert wird. Steigt die Batterietemperatur, reduziert das Ladegerät die Ladespannung entsprechend. Bei sinkenden Temperaturen kann sie angepasst werden. Dies ist insbesondere bei geschlossenen und wartungsfreien Batterien relevant, da eine dauerhaft zu hohe Ladespannung Überladung und Austrocknung begünstigen kann.

Voltage Sense für präzisere Spannung an der Batterie

Bei 100 A Ladestrom können selbst geringe Widerstände in langen oder ungünstig dimensionierten Leitungen einen relevanten Spannungsabfall verursachen. Die Voltage-Sense-Funktion ermöglicht deshalb eine separate Spannungsmessung direkt an den Batteriepolen. Das Ladegerät berücksichtigt den gemessenen Spannungsunterschied und kann seine Ausgangsspannung entsprechend nachregeln. Auf diese Weise lassen sich Leitungsverluste bis zu 2 V kompensieren.

Einstellbare Ladeparameter und weitere Betriebsarten

Neben der regulären dreistufigen Ladung stehen verschiedene Konfigurationsmöglichkeiten zur Verfügung. Des Weiteren angepasst werden kann die Boost- und Float-Spannung, die Einstellung der Ausgleichsladezeit, permanentes Boost-Laden sowie Kompensationsmöglichkeiten für Diodenverteiler und Fahrzeugbatterie-Anwendungen. Ebenso kann das Gerät als stabilisierte Gleichstromversorgung eingesetzt werden. Dadurch ist ein Betrieb auch ohne direkt angeschlossene Batterie möglich.

Integrierte Schutzfunktionen

Für den Betrieb verfügt das Skylla-TG über verschiedene Schutzmechanismen. Dazu zählen Kurzschlussschutz, Schutz bei zu hoher Batteriespannung sowie Temperaturüberwachung. Bei steigender interner Temperatur kann das Gerät zunächst seinen Ausgangsstrom reduzieren. Unter extremen thermischen Bedingungen schaltet es sich ab und nimmt den Betrieb nach ausreichender Abkühlung wieder auf. Der Starterbatterie-Ausgang besitzt ebenfalls eine separate Absicherung.

Technische Daten

• Batteriesystem: 24 V
• Eingangsnennspannung: 230 V AC
• Eingangsspannungsbereich: 185–264/265 V AC
• Frequenz: 45–65 Hz
• Maximaler Eingangsstrom: 16 A bei 230 V / 100 A
• Leistungsfaktor: 1
• Ladestrom Hauptbatterie: 100 A
• Ladestrom Starterbatterie: 4 A
• Empfohlene Batteriekapazität: 500–1000 Ah
• Max. Ausgangsleistung: 3000 W
• Max. Ausgangsstrom: 100 A
• Max. Kurzschlussstrom: 110 A
• Kühlung: forcierte Kühlung
• Schutzart: IP21
• Umgebungstemperatur: -40 bis +50 °C
• Relative Luftfeuchtigkeit: max. 95 %
• Gehäusematerial: Aluminium

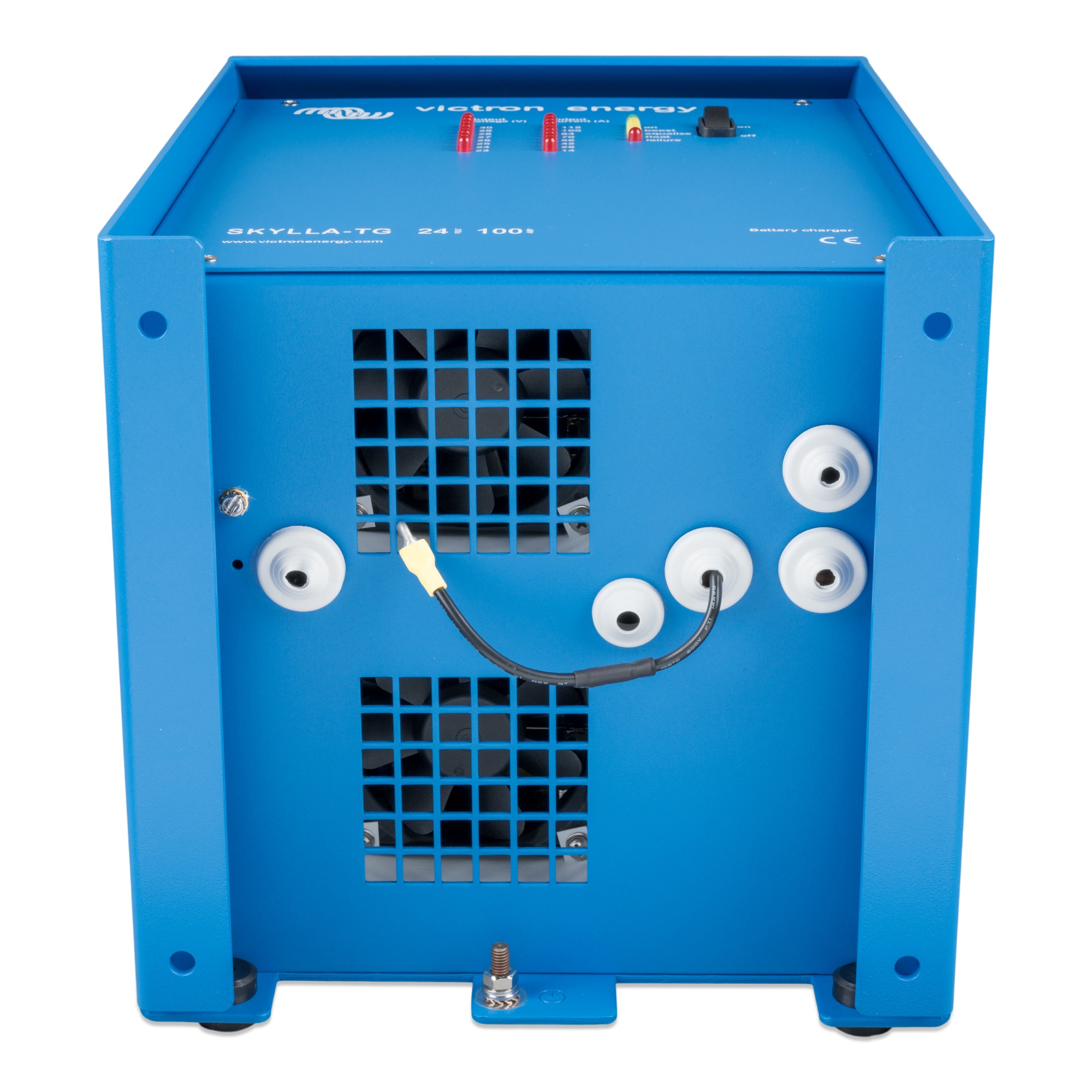

• Batterieanschluss: M8-Bolzen
• AC-Anschluss: Schraubanschluss
• Gewicht: 10 kg
• Abmessungen: 365 × 250 × 257 mm

Lieferumfang

1x Victron Energy Skylla-TG 24/100(1+1) 230V Batterieladegerät
1x Temperatursensor
