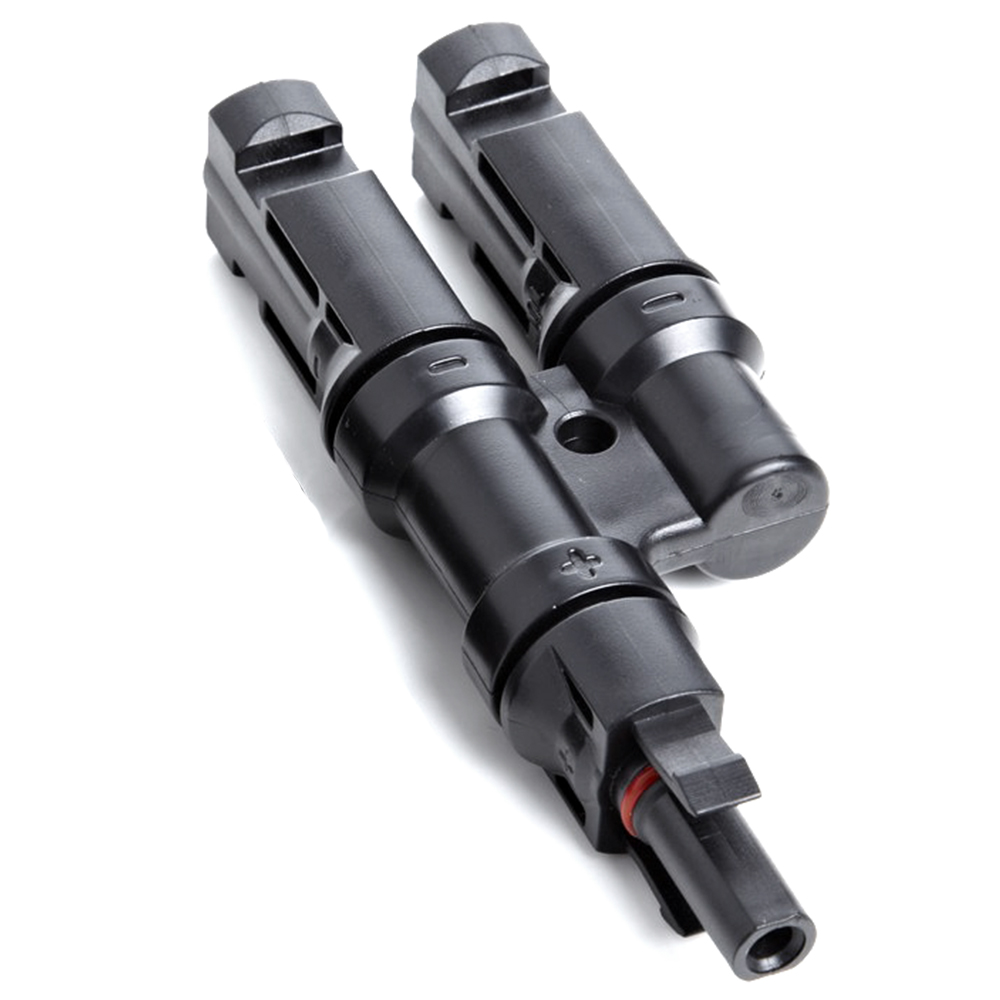

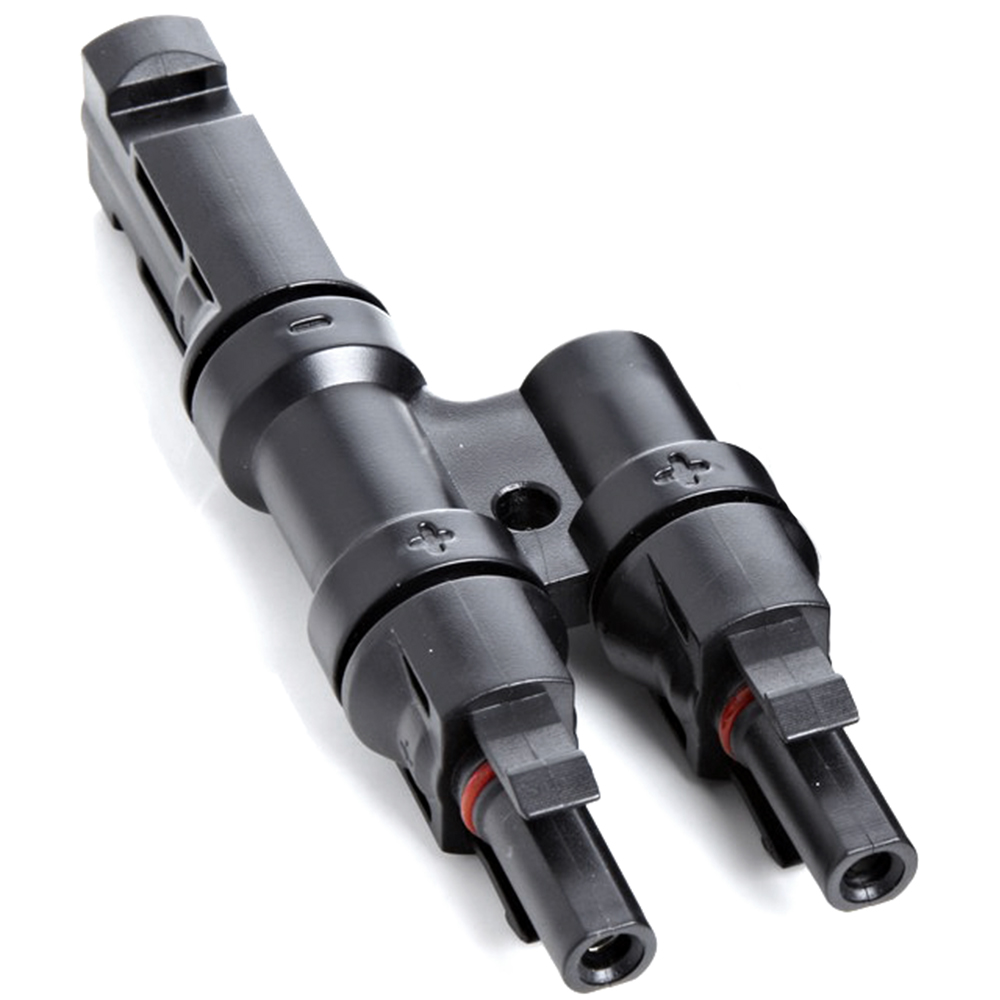

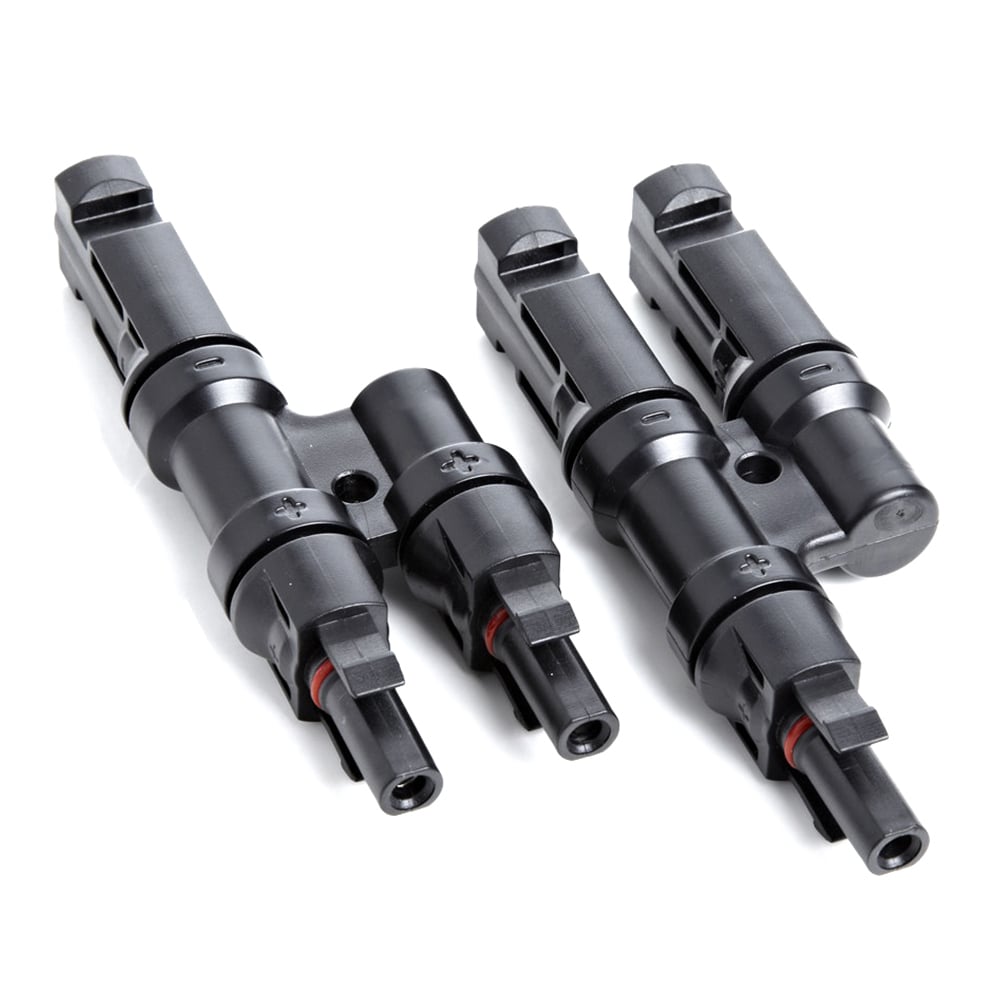

Offgridtec Abzweigbuchsen Y-Stecker (Paar)

Dieses Spar-Set besteht es einem männlichen und einem weiblichen MC4 Stecker mit dem jeweiligen Innenleben. Hierbei handelt es sich um originale MC4-Stecker von Stäubli Technische Daten Berührungsschutz, ungesteckt IP2X Schutzart, gesteckt IP67 Temperatureinsatzbereich -40° ...90° C Isolationsmaterial PA Verriegelungssystem Snap-in Kabelzugentlastung gemäss IEC 61984 (06.2001) Kontaktsystem MC-Kontaktlamellen Kontaktmaterial Kupfer, verzinnt Flammklasse UL94-V0 Schutzklasse II Systemspannung bis 1000V Bemessungsstrom bis 30A

Die Offgridtec 3-Wege Solar-Steckverbinder Abzweigbuchsen (8-01-010335) werden gebraucht um 3 Module parallel miteinander zu verschalten. Vom Aufbau her sind Sie identisch mit den 2-Wege Abzweigbuchsen, jedoch kann man durch den Einsatz dieser Verbinder Kosten sparen da Sie eben immer 3 Module statt 2 Module miteinander parallel verbinden können. Wichtige Artikelmerkmale 3-fach Abzweigbuchsen zur Parallelschaltung mehrerer Solarmodule Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm² kompatibel zu Solar-Steckverbindern ideal für 12V-Systeme und Dünnschicht-Module Snap-In Verriegelung Schutzart IP67 Was bedeutet parallele Verschaltung? Bei der Parallelschaltung werden die Plus-Leitungen und Minusleitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich. Praxisbeispiel: Sie wollen 3 Stück 100 Watt (Imp=5,56A Vmp 17,8V) Solarmodule an einem Laderegler mit 20A und einer maximalen Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus auf Minus. Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp= 16,68A und Vmp = 17,8V. Damit passt Ihre Solar-Konfiguration perfekt zum Laderegler. Lieferumfang: 1x Paar Offgridtec 3-Wege Solarstecker Abzweigbuchsen
