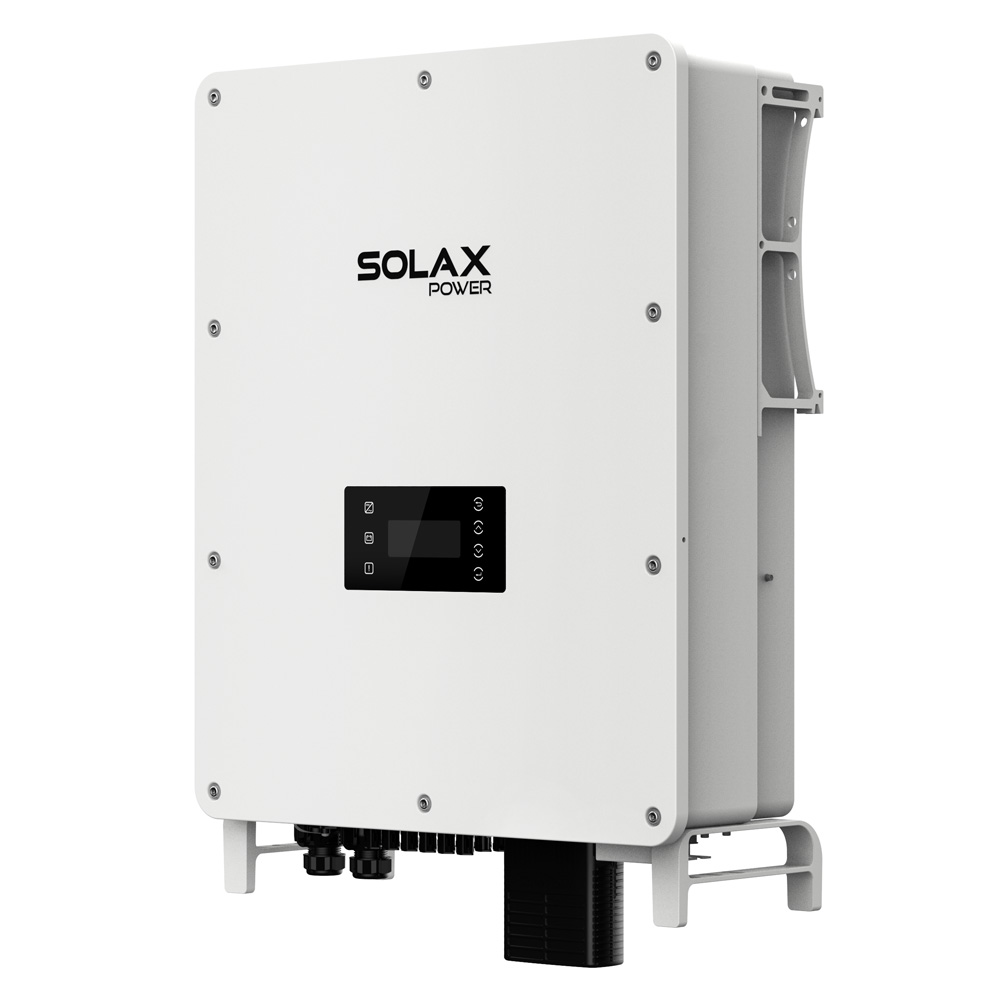

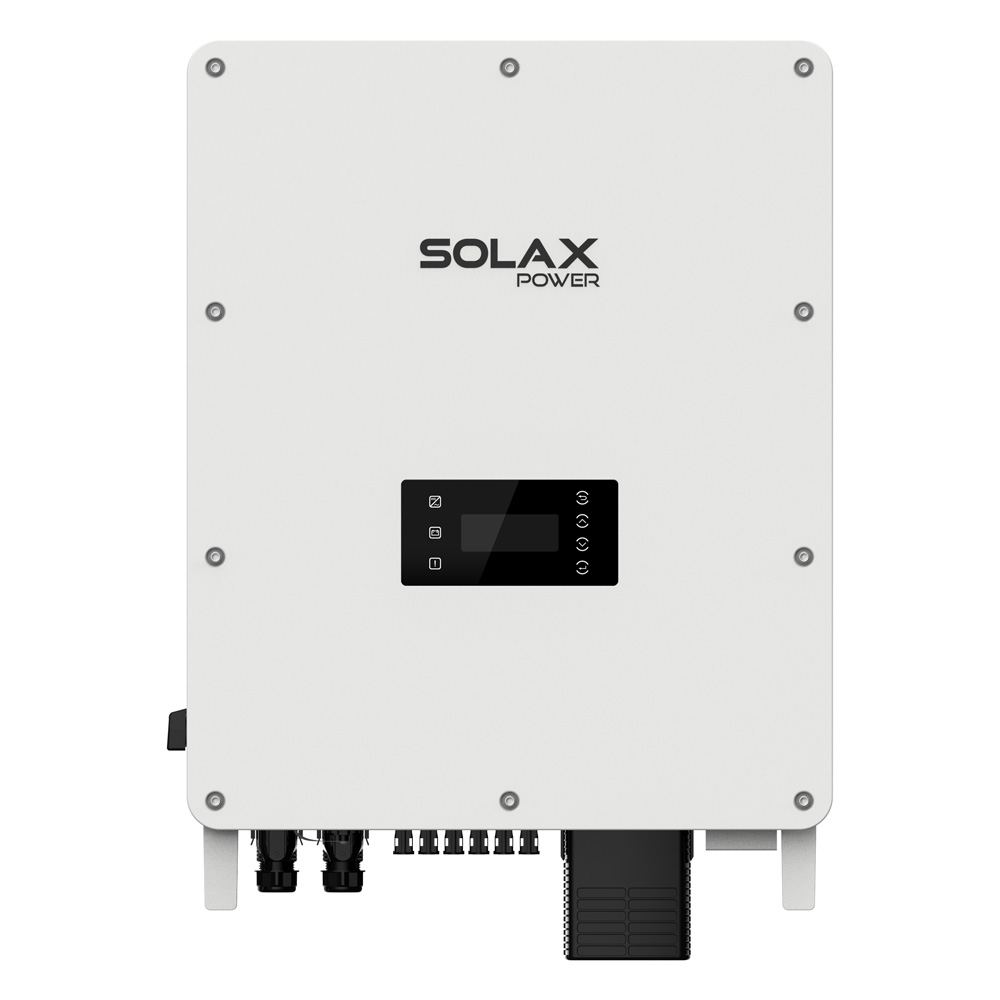

SolaX X3-AELIO-50K Hybridwechselrichter 50 kW für ESS-AELIO-System

Der X3-AELIO-50K Hybrid-Wechselrichter von SolaX (MPN: 1080020009) ist ein 50 kW starkes Kraftpaket, welcher mit 5 MPPT`s, 200% PV-Überdimensionierung und bis zu 150 % Notstrom deine Anlage bestens ausrüstet, schützt und deine Erträge maximal fördert. Dank integrierter Funktionen wie intelligentem Lastmanagement, drahtloser Verbrauchsmessung, flexibler 24/7-Planung und der Möglichkeit zur Einbindung in Microgrids optimierst du deine Energieversorgung und senkst gleichzeitig die Betriebskosten. Er ist flexibel und kompatibel mit verschiedenen Kapazitäten der SolaX-Batterien, sodass du das System individuell auf deinen Bedarf abstimmen kannst.
Dank VPP-Kompatibilität ist er optimal für den Einsatz in virtuellen Kraftwerken geeignet. Die schnelle Umschaltzeit von unter 10 Millisekunden sorgt für einen nahtlosen Wechsel zwischen Netzbetrieb und netzunabhängigem Betrieb. Mit zwei unabhängigen Akkueingängen kannst du die Speicherkapazität jederzeit flexibel und unkompliziert erweitern, um dein Energiesystem optimal an deinen Bedarf anzupassen.

Übersicht des AELIO-Wechselrichters

• 5 MPPT`s mit jeweils 2 Strings
• KI-fähig, intelligente Energiemanagementstrategie
• Maximal 200% PV-Eingang, geeignet für leistungsstarke Module
• Intelligentes Lastmanagement und Szenenfunktion
• IV-Kurvenscan zur frühzeitigen Diagnose von Solarmodulproblemen
• Mikronetz-fähig, unterstützt Echtzeit-Leistungsausgleich
• Lichtbogenerkennung (AFCI), Typ-II-AC/DC-SPD
• Backup-Funktion, Umschaltzeit unter 10 ms
• Bis zu 150% EPS-Ausgang für 10 Sekunden
• Vereint effizient Solarladung und Batterieladung
• Unterstützung des Inselbetriebs (Off-Grid-Betrieb)
• 2 unabhängige Batterieanschlüsse - Kapazitätserweiterung
• 7x24h-Zeitplanmodus für flexible Steuerung
• Unterstützt drahtlose Zählerlösungen
• VPP-fähig, SolaXCloud-Nutzung, Plug & Play

Allgemeine Funktionsweise

Der Wechselrichter ist mit einem mehrkanaligen MPPT ausgestattet, sodass du auch bei unterschiedlichen Bedingungen deiner Solarmodule stets die maximale Leistung nutzen kannst. Er wandelt den erzeugten Gleichstrom effizient in netzkonformen Wechselstrom um und speist diesen direkt ins Stromnetz ein. Ein integrierter Blitzableiter auf der AC- und DC-Seite schützt den Wechselrichter zuverlässig vor Überspannungen und erhöht die Betriebssicherheit deiner Anlage.

200% PV-Überdimensionierung

Du kannst Solarmodule anschließen, die zusammen bis zu doppelt so viel Leistung haben wie der Wechselrichter selbst. Hat dein Wechselrichter 50 kW, kannst du Solarmodule mit bis zu 100 kWp anschließen. So kannst du auch bei weniger Sonne oder an bewölkten Tagen mehr Strom erzeugen. Die maximale Leistung, die der Wechselrichter ins Haus abgeben kann, bleibt zwar gleich, aber du erreichst diese Spitzenleistung häufiger. Dadurch holst du insgesamt mehr aus deiner Solaranlage heraus und steigerst deinen Stromertrag über das Jahr hinweg.

IV-Kurvenscan

Der Scan ist eine automatische Diagnosefunktion, die die Strom-Spannungs-Kennlinie deiner PV-Module misst. So werden Leistungsverluste, Verschmutzungen oder Defekte frühzeitig erkannt, ohne dass zusätzliche Messgeräte nötig sind. Das erleichtert die Wartung, erhöht die Betriebssicherheit und sorgt für maximale Energieerträge deines Systems.

Verschiedene Betriebsmodi

Im On-Grid-Betrieb kannst du aus sechs verschiedenen Arbeitsmodi wählen: Eigenverbrauch, Einspeisevorrang, Backup, Peak Shaving, Zeitplan und EPS. Der Manuelle Betrieb ist nur für das Kundendienstteam vorgesehen. So passt du die Energieversorgung flexibel an deinen Alltag und deine individuellen Bedürfnisse an. Bei einem Stromausfall erkennt das System die Unterbrechung automatisch und schaltet selbstständig in den EPS-Modus. Dadurch werden wichtige Elektrogeräte weiterhin zuverlässig mit Strom versorgt.

Eigenverbrauchsmodus
...eignet sich besonders für Regionen, in denen die Einspeisevergütung gering und die Strompreise hoch sind. Hierbei wird der erzeugte Solarstrom vorrangig für deinen eigenen Verbrauch genutzt. Überschüssige Energie lädt zunächst die Batterie auf. Erst wenn der Eigenbedarf gedeckt und die Batterie vollständig geladen ist, wird der verbleibende Strom ins öffentliche Netz eingespeist. So maximierst du deine Unabhängigkeit vom Stromversorger und senkst deine Energiekosten.

Einspeisepriorität
...ist ideal für Regionen mit attraktiven Einspeisevergütungen, bei denen jedoch eine Begrenzung für die Einspeisemenge besteht. In diesem Modus nutzt du den erzeugten Solarstrom zunächst für deinen eigenen Bedarf. Überschüssige Energie, die du nicht selbst verbrauchst, wird ins öffentliche Netz eingespeist. Hinweis: Wenn die erlaubte Einspeisemenge erreicht ist, wird die restliche Energie automatisch zum Laden der Batterie verwendet.

Backup-Modus
...ist optimal für Orte mit regelmäßigen Stromausfällen. In diesem Modus sorgt das System dafür, dass die Batterie stets auf einem hohen Ladezustand bleibt. So kannst du bei einem Stromausfall wichtige Geräte weiterhin zuverlässig mit Energie versorgen. Die Steuerung der Energie erfolgt dabei nach dem gleichen Prinzip wie im Eigenverbrauchsmodus.

Peak-Shaving Modus
...ist dafür da, dass du die Stromverbrauchsspitzen gezielt ausgleichen kannst. Das System sorgt dafür, dass die Batterie in Zeiten mit niedrigem Stromverbrauch geladen wird. Bei hoher Stromnachfrage stellt die Batterie dann Energie zur Verfügung, um Lastspitzen abzufangen. So nutzt du deine Energie optimal und kannst deine Stromkosten nachhaltig senken.

TOU-Modus (Time-of-Use)
...du kannst mit der SolaX Cloud App oder über das Web genau festlegen, wie dein System zu verschiedenen Tageszeiten arbeiten soll. Du kannst den Tag in bis zu 24 Zeitfenster einteilen, wobei jedes Fenster mindestens 15 Minuten lang ist. Für jedes Zeitfenster wählst du individuell aus, ob das System zum Beispiel auf Eigenverbrauch, Laden, Entladen, Spitzenlastbetrieb oder Batterieabschaltung umschaltet. So kannst du dein Energiemanagement optimal an deinen Tagesablauf und an unterschiedliche Stromtarife anpassen. Ausführliche Anleitungen zur Einrichtung findest du im Web Guide oder in der App.

EPS (Off-Grid)
...Bei einem Stromausfall übernimmt das System automatisch die Versorgung deiner wichtigsten Geräte (EPS-Verbraucher) – entweder direkt mit Solarstrom oder mit Energie aus der Batterie. Voraussetzung ist, dass eine Batterie installiert ist und die angeschlossenen Geräte die maximale Leistung der Batterie nicht überschreiten. Der von der Solaranlage erzeugte Strom wird zuerst für die Versorgung der Verbraucher genutzt. Überschüssige Energie wird verwendet, um die Batterie aufzuladen.

Intelligentes Lastmanagement und Szenenfunktion

Hier wird dein Stromverbrauch im Haushalt automatisch und effizient gesteuert. Das System überwacht kontinuierlich, wie viel Strom gerade verbraucht und wie viel Solarenergie erzeugt wird. Es kann große Verbraucher wie Wärmepumpen oder Ladestationen für Elektroautos gezielt dann aktivieren, wenn besonders viel Solarstrom zur Verfügung steht. So nutzt du deinen selbst erzeugten Strom optimal und reduzierst den Bezug von teurem Netzstrom. Gleichzeitig hilft das intelligente Lastmanagement dabei, Stromspitzen zu vermeiden und die Batterie sinnvoll einzusetzen. Für dich heißt das: Dein Energieverbrauch wird automatisch angepasst, sodass du Kosten sparst und deine Solaranlage jederzeit möglichst effizient genutzt wird – ganz ohne zusätzlichen Aufwand.

Die Szenen-Funktion macht es dir möglich, dass du intelligente Abläufe und Automatisierungen für dein Energiemanagement einrichten kannst. Mit dieser Funktion legst du fest, wie das System in bestimmten Situationen oder zu bestimmten Zeiten reagieren soll. Zum Beispiel kannst du einstellen, dass die Batterie automatisch geladen wird, wenn besonders viel Solarstrom erzeugt wird, oder dass bestimmte Geräte nur dann mit Strom versorgt werden, wenn die Strompreise niedrig sind. Auch das automatische Umschalten zwischen verschiedenen Betriebsmodi ist möglich. So passt sich das System optimal an deine individuellen Bedürfnisse und deinen Energieverbrauch an und sorgt für eine effiziente Nutzung deiner Solaranlage.

Mikronetz

Normalerweise liefern netzgekoppelte Wechselrichter keinen Strom, wenn das öffentliche Netz ausfällt – selbst wenn deine Solaranlage weiterhin Energie erzeugt. Die Mikronetz-Funktion der AELIO-Serie löst dieses Problem. Sie simuliert ein eigenes Stromnetz und aktiviert so deinen netzgekoppelten Wechselrichter auch bei einem Stromausfall. Wenn du den netzgekoppelten Inverter an den EPS-Anschluss des AELIO-Systems anschließt, kannst du weiterhin Solar- oder Batteriestrom nutzen, selbst wenn das öffentliche Netz nicht verfügbar ist. So bist du auch bei Stromausfällen zuverlässig mit Energie versorgt.

Schutz und Sicherheit

• Über-/Unterspannungsschutz, Übertemperaturschutz
• DC-Isolationsschutz, DC-Verpolungsschutz, DC-Einspeisungsüberwachung
• Netzüberwachung, Rückspeisestromüberwachung, Fehlerstromerkennung
• Aktive Anti-Inselbildungsmethode
• AC-Hilfsstromversorgung (APS)
• Lichtbogenunterbrecher (AFCI) - optional

Lichtbogenerkennung (AFCI) - optional

Wenn deine PV-Module, Stecker oder Kabel falsch installiert oder beschädigt sind, können sogenannte Lichtbögen entstehen, die Brände verursachen können. Um solche Brände schnell zu verhindern, hat SolaX eine optionale Lichtbogenerkennung entwickelt. Diese Funktion kann installiert werden und sorgt für ein höheres Sicherheitsniveau für dich und deine PV Anlage.

SolaXCloud

SolaXCloud ist eine intelligente Plattform für das Management deiner Heimenergie. Sie bietet dir eine übersichtliche Überwachung deines Energieverbrauchs und deiner Stromerzeugung sowie eine einfache Steuerung aller angeschlossenen Geräte. Damit optimierst du die Effizienz deines Stromverbrauchs und holst das Beste aus deiner Solaranlage heraus. Deine Daten werden dabei jederzeit sicher und zuverlässig übertragen. Mit der Monitoring Cloud App überwachst du deine Photovoltaikanlage bequem per Wi-Fi, LAN oder 4G. Du kannst Alarme einsehen, Einstellungen anpassen und die Wartung steuern. Stecke dazu den Dongle in den USB-Anschluss des Wechselrichters. Nach dem Einschalten ist die Verbindung zur App sofort möglich. Den QR-Code zum herunterladen der App findest du im Benutzerhandbuch.

Technische Daten

PV-Eingang

• Max. empfohlene PV-Leistung: 100 kWp
• Max. PV-Eingangsspannung: 1000 V
• PV-Nenneingangsspannung: 650 V
• MPPT-Spannungsbereich: 160-950 V
• Startspannung: 180 V
• Anzahl MPPT: 5
• Strings pro MPPT: 2
• Max. Eingangsstrom pro MPPT: 40 A
• Max. Kurzschlussstrom pro MPPT: 50 A

AC-Eingang und -Ausgang (netzgebunden)

• Nennausgangsleistung: 50 kW
• Max. Ausgangsscheinleistung: 55 kVA
• Nennausgangsstrom:
  • 75,8 A bei 220 V
  • 72,5 A bei 230 V
  • 69,5 A bei 240 V
• Max. Ausgangsdauerstrom:
  • 83,4 A bei 220 V
  • 79,8 A bei 230 V
  • 76,4 A bei 240 V
• AC-Nennleistung:
  • 3/N/PE, 220/380 V
  • 3/N/PE, 230/400 V
  • 3/N/PE, 240/415 V
• AC-Nennfrequenz: 50/60 Hz

Batterie

• Batterietyp: LFP
• Batteriespannungsbereich: 160-820 V
• Max. Lade-/Entladestrom: 160 A (80 A x 2)

EPS (netzunabhängiger) Ausgang

• EPS-Nennausgangsspannung, Frequenz:
  • 3/N/PE, 220/380 V, 50/60 Hz
  • 3/N/PE, 230/400 V, 50/60 Hz
  • 3/N/PE, 240/415 V, 50/60 Hz
• EPS-Nennausgangsleistung: 50 kVA
• EPS-Ausgangsspitzenleistung: 75 kVA, 10 s
• Umschaltzeit: <10 ms

Allgemeines

• Max. Wirkungsgrad: 98 %
• Europäischer Wirkungsgrad: 97,2 %
• Kühlung: Intelligente Kühlung
• Schutzart: IP66
• Betriebstemperaturbereich: -35°C - +60°C
• Gewicht: <100 kg
• Abmessungen: 820 x 670 x 257 mm

Lieferumfang

1x  Solax X3-AELIO-50K Hybridwechselrichter 50 kW für ESS-AELIO-System
1x Halterung
Inkl. Installationszubehör
