Mit diesem 2,58kW starken Komplettsystem von Offgridtec hast du die Möglichkeit deine generierte Solarenergie direkt in das öffentliche Netz einzuspeisen und deine Gesamtausgaben für Strom deutlich zu senken. Das System beinhaltet sechs monokristalline Solarmodule von Longi mit jeweils 430W, den 1-phasigen String-Wechselrichter MIC-2000 mit WiFi-Überwachungsmodul von Growatt, einen 100A Stromzähler, sowie alle notwendigen Komponenten, um das System anzuschließen.

Bei Bedarf kann die Anlage problemlos am Balkongeländer oder Dach montiert werden. Das Set ist speziell für die nebeneinander Montage der Module konzipiert.
Installationshinweis: Bei diesem nicht steckerfertigen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachten Sie die Gebrauchsanweisung!

  • Solarmodule mit Super-Multi-Busbar-Technologie
  • Wechselrichter mit AFCI-Schutz
  • WiFi-Datenlogger

Wie funktioniert eine Netzeinspeisung?

Die Netzeinspeisung ist ein Prozess, bei dem der erzeugte Strom direkt vom Solarmodul und dem passenden Wechselrichter in das öffentliche Stromnetz eingespeist wird. Der Wechselrichter wird idealerweise in der Nähe der Solarmodule angebracht und mit dem Solar-Steckverbinder an das Solarmodul angeschlossen. Es ist unabhängig von der Anlagengröße erforderlich, die Solaranlage gemäß den gesetzlichen Vorgaben beim Marktstammdatenregister anzumelden.

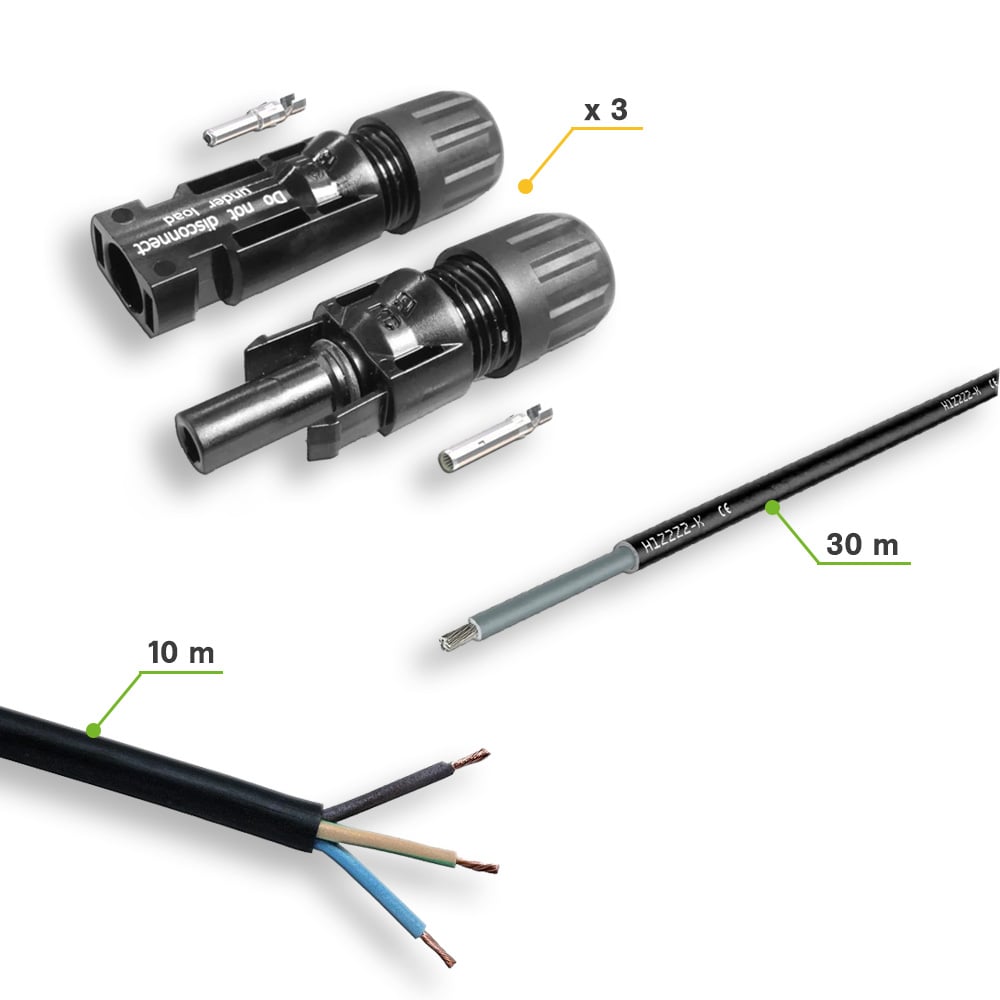

Das Komplettsystem enthält:

Individuelle Anpassungen: Das Komplettsystem kann bei Wunsch auch mit 3-phasigem Stromsensor angeboten werden. Weitere Individualisierungen hinsichtlich Modulanzahl, -Auswahl etc. sind ebenfalls möglich. Unser Support-Team steht dir hier beratend zur Seite.

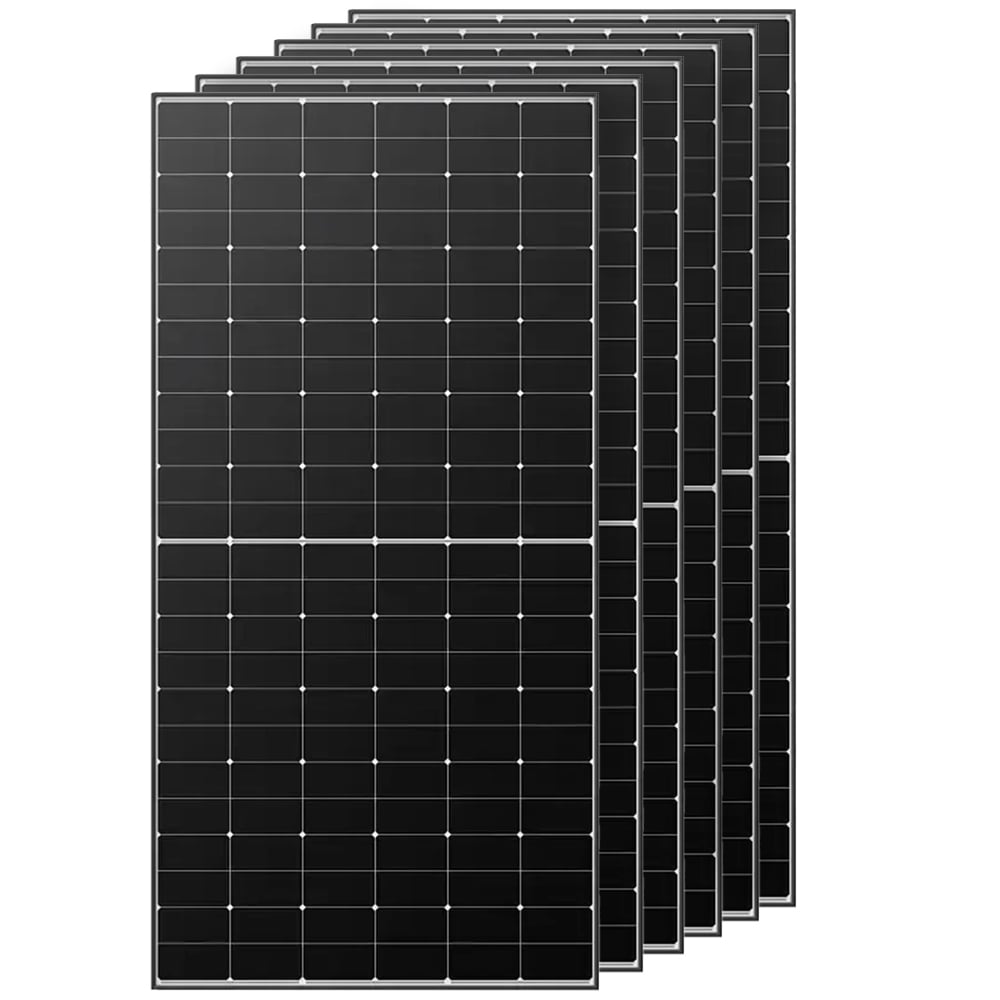

Longi Hi-Mo-6 430W Solarmodul

Das Longi LR5-54HTH-430M ist ein 430W Solarmodul mit monokristallinen Zellen und gehört zu der verbesserten Hi-MO 6 Produktserie. Die HPBC Zellentechnologie verwendet hierbei eine Full-Back Schweißtechnologie und erhöht dadurch den Widerstand gegen Mikrorisse. Bei der Hi-MO 6 Serie wurden gegenüber der vorherigen Serie Verbesserungen in den Bereichen Leistung, Zuverlässigkeit, Aussehen und Optimierungsfunktion vorgenommen. Beim Erscheinungsbild des Solarmoduls vereinfacht die Hi-MO 6 Serie die Komplexität und definiert das ästhetische Konzept von Photovoltaikmodulen neu.

Eigenschaften

  • Hocheffiziente HPBC-Zellentechnologie
  • Hoher Wirkungsgrad von 22%
  • Verbessert die Lichtabsorption um etwa 2,27%
  • 3,2mm beschichtetes Hartglas
  • Hersteller Produktgarantie: 15 Jahre auf Material und Verarbeitung
  • Schlichtes Design verkörpert modernen Stil
  • Bessere Leistung bei der Energiegewinnung
  • Hochwertiges Modul gewährleistet langfristige Zuverlässigkeit

Multi-Busbar-Technologie

Stromschienen befinden sich auf jedem PV Modul. Es handelt sich dabei um Schienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr solcher Stromschienen reduziert Longi die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.

Technische Daten

  • Leistung (Pmax): 430Wp
  • Spannung (Vmp): 32,84 V
  • Max. Strom (Imp): 13,10 A
  • Leerlaufspannung (Voc): 39,13 V
  • Kurzschlussstrom (Isc): 14,15 A
  • Zellenwirkungsgrad: 22%
  • Betriebstemperatur: -40°C - +85°C
  • Max. Systemspannung: 1500V (IEC/UL)
  • Zelltyp: Monokristallin
  • Anzahl Zellen: 108 (6 x 18)
  • Gewicht: 20,8 kg
  • Maße: 1722 x 1134 x 30 mm
  • Schutzart Anschlussdose: IP68

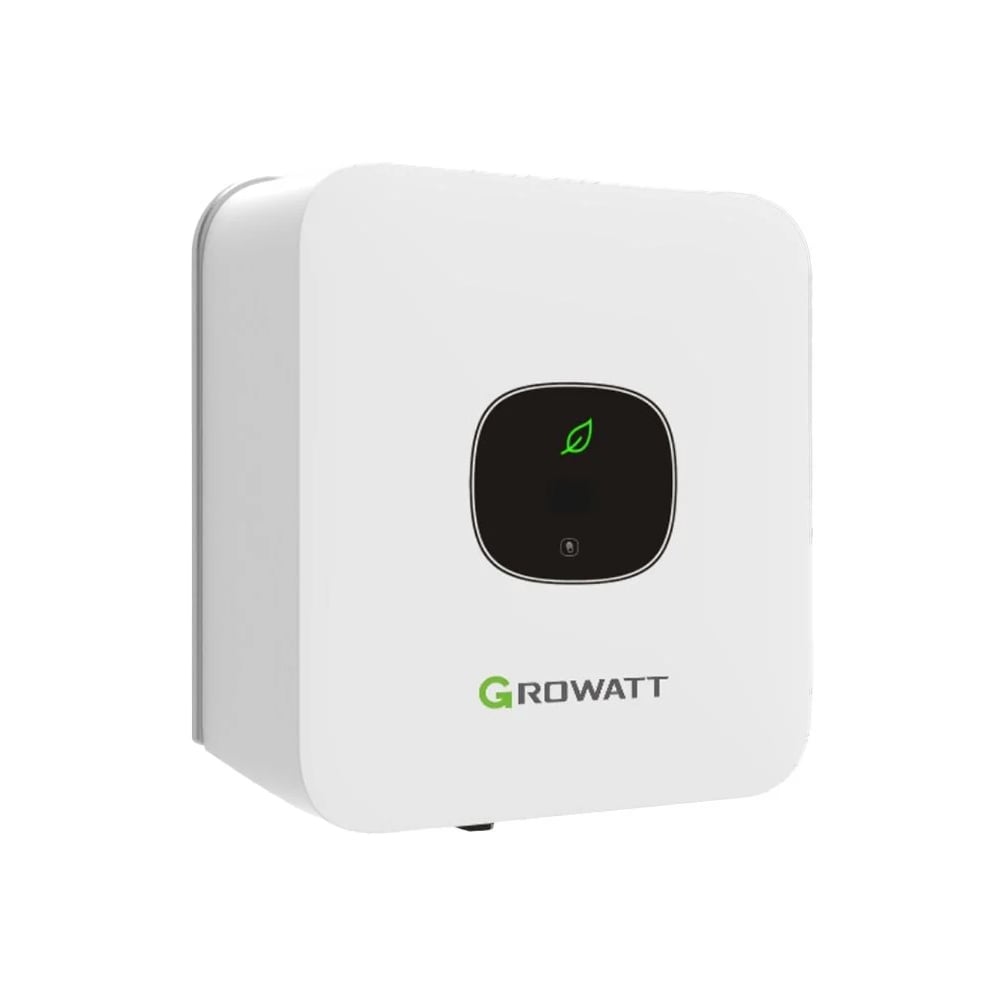

MIC 2000TL-X String-Wechselrichter

Mit dem Growatt MIC 2000TL-X String-Wechselrichter (MPN: MIC 2000TL-X) bieten wir einen einphasigen Inverter, der hohe Erträge mit Benutzerfreundlichkeit vereint. Er eignet sich besonders für kleine PV-Anlagen und liefert bis zu 2000W AC-Ausgangsleistung. Verbinde ihn einfach über den MC4-Anschluss mit deiner Solaranlage und los geht's. Damit kann ein Teil des Strombedarfs kosteneffizient gedeckt werden.
Über ein optionales WLAN-Modul kann das Gerät außerdem mit der Shine-App oder -Webanwendung unterwegs überwacht und konfiguriert werden.

Der Growatt MIC-Inverter im Überblick

  • Einphasiger Betrieb
  • Maximum Power Point Tracking
  • Direkt an Photovoltaik-Module anschließen
  • Touch-Taste und OLED-Display
  • Kompaktes Design und einfache Installation
  • 10 Jahre Herstellergarantie
  • Optional möglich: Monitoring mit der Shine-Plattform (kostenpflichtiges Zubehör nötig)

Warum ein String-Wechselrichter?

Die Leistung von Solarmodulen ist je nach Temperatur, Einstrahlung und Verschattung unterschiedlich, was zu sogenannten Missmatching-Verlusten führen kann. Diese Verluste entstehen, sobald die Leistung eines Panels in einer Reihe geringer ausfällt, was zu einer geringeren Stromproduktion der gesamten Reihe führt. Ein String-Wechselrichter kann diese Verluste reduzieren.
Maximum Power Point Tracking: Mit der Maximum Power Point Tracking Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT des MIC-Wechselrichters stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Spannung und Stromstärke, abhängig von der Sonneneinstrahlung und der Temperatur der Solarmodule. Durch den großen MPPT-Spannungsbereich kann eine Großzahl von Solarmodulen angeschlossen werden und dieser ermöglicht eine effiziente Energieausbeute.Der Vorteil hiervon macht sich am meisten bemerkbar, wenn der Himmel teilweise bedeckt ist und die Lichtintensität sich ständig ändert.
Flexible und einfache Installation: Dank den kompakten Abmessungen und des geringen Gewichts ist der Wechselrichter schnell und einfach zu montieren und anzuschließen. Durch die integrierten MC4-Anschlüsse ist auch die Verbindung von der Solarversorgung zum Inverter in wenigen Augenblicken erledigt. Die zahlreichen Schutzfunktionen sorgen für einen sicheren und reibungslosen Betrieb der Solaranlage.

Schutzvorrichtungen

  • DC-Verpolungsschutz
  • DC-Trennschalter
  • DC- / AC-Überspannungsableiter: Typ III
  • Isolationswiderstandserkennung
  • Erdschluss-, Netz- und Fehlerstromüberwachung
  • AC-Kurzschlussschutz
  • Inselnetzerkennung
  • AFCI-Schutz

Technische Daten

  • max. PV-Leistung: 2800W
  • max. Eingangsspannung: 500V
  • Start-Spannung: 50V
  • Nominale DC-Spannung: 360V
  • MPPT-Spannungsbereich: 50V-500V
  • AC-Nennleistung: 2000W
  • AC-Nennspannung: 230V
  • Max. Wirkungsgrad: 97,4%
  • Betriebstemperaturbereich: -25°C - +60°C
  • Schutzklasse: IP65
  • Gewicht: 6kg
  • Abmessungen (H/B/T): 274 x 254 x 138 mm

SPM-E Stromzähler

Der SPM-E Stromzähler von Growatt ist eine 1-phasige Komplettlösung für Netzexportbegrenzungen und Eigenverbrauchsüberwachung, deren Daten über ein LCD-Display abgelesen werden kann. Er zeichnet sich durch eine hohe Messgenauigkeit und einfache Installation durch Plug and Play aus. Mit RS485-Kommunikation und direkten Anschlüssen, ist der Stromzähler mit sehr vielen Wechselrichtern von Growatt kompatibel.

  • Schnelle Plug-and-Play Installation
  • Präzise Messung des aktuellen Verbrauchs
  • Für einphasige Systeme
  • Unterstützt Zero-Export Funktion mit Growatt Invertern

Technische Daten

  • Abmessungen: 36 x 99 x 63 mm
  • Gewicht: 223 g
  • Betriebstemperaturbereich: -25°C - +55°C
  • Lagertemperaturbereich: -40°C - +70°C
  • Schutzart: IP51
  • Stromtyp: 1P2W
  • Eingangsspannung: 184 - 276V AC
  • Frequenz: 50/60 Hz
  • Max. Strom: 100 A
  • Kommunikation: RS485

ShineWiFi-X

Der Growatt ShineWiFi-X Datenlogger (MPN: ShineWiFi-X) stattet einen Growatt-Wechselrichter mit WiFi aus, sodass man mittels Online Monitoring Daten übermitteln und einsehen kann. Dafür werden Speicherdaten über einem Monat hinweg festgehalten. Bei kabelloser Kommunikation spielt der Datenschutz eine große Rolle, sodass diese Informationen verschlüsselt werden können. Die Growatt-Server sind in Frankfurt stationiert.

Der Shine WiFi-X im Überblick

  • LED-Anzeige
  • USB-Kommunikationsschnittstelle
  • App Konfiguration
  • Online Monitoring und Wartung
  • Eingebauter Speicher
  • Kabelfreie und einfache Installation

Growatt Überwachungsplattform

Mit dem Shine WiFi-X Datenlogger kann die Growatt Monitoring-Plattform genutzt werden. Diese ist als Smartphone-App (für iOS und Android), als auch in einer Webversion verfügbar. Die Nutzung der Plattform ist kostenfrei. Über Shine können alle Growatt-Produkte, die in Besitz sind, konfiguriert und überwacht werden. Die Anzeige des Eigenverbrauchs und Trends ist ebenfalls möglich.

Technische Daten

  • Drahtloser Standard: 802,11 b/g/n
  • Wireless Frequenzbereich: 2,4~2,5GHz
  • Abmessungen: 135 x 79 x 29 mm
  • Gewicht: 60 g
  • Schutzklasse: IP65
  • Arbeitstemperaturbereich: -20°C - +65°C

Passende Befestigungs-Systeme

Je nach Situation vor Ort können wir folgende Montagesysteme empfehlen:

  • Balkongeländer: mit passenden C-Haken
  • Flachdach: Neigungswinkel 10° - 60°
  • Biberschwanzdach: mit Biberschwanz-Dachhaken
  • Ziegeldach: mit 3-fach verstellbaren Dachhaken
  • Wellethernit- und Blechdach: mit Edelstahl-Stockschrauben
MIC 600-3300TL-X User Manual EN 202112.pdf Download
MIC 750-3300TL-X Quick Guide EN202201.pdf Download
Datasheet_Longi_LR5-54HTH-415M-420M-425M-430M-435M_EN.pdf Download
Growatt_ShineWiFi-X_Benutzerhandbuch.pdf Download
Growatt_ShineWiFi-X_Datenblatt.pdf Download
MIC 600-3300TL-X VDE0126.pdf Download
MIC 750-3300TL-X VDE4105 I.pdf Download
MIC 600~3300TL-X_Datenblatt.pdf Download
Longi_Installation_Manual.pdf Download
Growatt_ShineWiFi-X_Rohs.pdf Download
Growatt_Smart-Meter_Quick Guide.pdf Download
Growatt_Smart-Meter_Datasheet.pdf Download
MIC 600-3300TL-X CE LVD.pdf Download
MIC 600-3300TL-X CE EMC.pdf Download
Growatt_ShineWiFi-X_CE_EMC.pdf Download
Anlagenleistung: 2580W
Display: OLED Display
Frequenzbereich: 50 Hz / 60 Hz
Generatorleistung wp: 430 Wp
Gewicht: 146 kg
Hersteller: Offgridtec
Kurzschlussstrom (ISC): 14,15 A
Leerlaufspannung (VOC): 39,13 V
Max. Systemspannung: DC 1500V (IEC/UL)
Max. Wirkungsgrad: 97,4%
Modulspannung (VMP) : 32,84V
Nennausgangsspannung: 230 V
Zellenwirkungsgrad: 22%
Zelltyp: monokristallin
ean: 4262397636835
max. Eingangsstrom: 13A
max. Strom (IMP): 13,1 A
