Bei der US3000C (MPN US3000C) handelt es sich um einen Lithiumspeicher der neuesten Generation. Der Speicher wurde speziell dafür entwickelt, die hohen Ansprüche die heutzutage an einen Solarspeicher gestellt werden, voll und ganz zu erfüllen. Höchste Sicherheit und eine lange Lebensdauer sind auch bei regelmäßig tiefer Entladung dank neuster Technologie garantiert.
Die neueste Batterie des marktführenden Herstellers mit nun 3,5 kWh pro Modul hat wieder ein Batterie Management System (BMS) in jedem Modul eingebaut und bietet deshalb viel Sicherheit. Intern werden die einzelnen Zellen also überwacht und ausgeglichen vor Überspannung, Übertemperatur usw. geschützt. Die Batterie ist mit vielen verfügbaren Wechselrichtern kompatibel und zertifiziert.
Eine Kompatibilitätsliste für Pylontech mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., finden Sie als Download in unseren Anhängen! (Pylontech Compatibility List)
Eigenschaften
Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
Mehr nutzbarer Energiegehalt als beim Vorgängermodell US3000
Lebensdauer über 10 Jahre
Absolut eigensichere Lithiumtechnologie
Mit vielen verfügbaren Wechselrichtern kompatibel
Automatische Adresseinstellung bei Anschluss in Multi-Gruppen
Hohe Lade- und Entladeleistung möglich
Integriertes BMS
Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
Einfache Installation dank modularem Design
Absolut wartungsfrei und langlebig
Eingebaute Soft-Start-Funktion, die in der Lage ist, den Stromstoß zu reduzieren, wenn der Wechselrichter von der Batterie aus gestartet wird
Dualer aktiver Schutz auf BMS-Ebene
Unterstützt WakeUp durch 5-12V-Signal vom RJ45-Port aus
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Batteriemanagementsystem in jedem Modul
Durch das in jedem Modul integrierte Batterie-Management-System wird jede verbaute Akkuzelle über die gesamte Lebensdauer des Moduls vor schädlichen Einflüssen geschützt und ein vorzeitiger Defekt effektiv verhindert.
Schutz vor:
Überladung
Überspannung bei der Ladung
zu hohen Strömen bei Ladung und Entladung
Über- und Untertemperatur
Kurzschluss- und Verpolung
Ständige Überwachung der einzelnen Zellspannungen (Zell-Balance)
Modularer Aufbau
Das System ist modular aufgebaut und lässt sich durch Zusammenschalten von mehreren Modulen, passgenau auf die gewünschte Speicherkapazität auslegen. Jedes Speichermodul besteht dabei aus einem höchst leistungsfähigen Lithium-Eisenphosphat (LiFePo4) Akkumulator und einem integriertem BMS.
Hohe Zyklen-Lebensdauer
Die extrem hohe Zyklen-Lebensdauer der verbauten LiFePo4 Zellen machen Pylontech US3000C Module zur optimalen Speicherlösung für Photovoltaikanlagen. Unabhängig ob es sich bei dem Solarsystem um eine netzgeführte- oder eine Inselanlage handelt, bietet der Pylontech Speicher einige Vorteile gegenüber typischen Bleibatterien und anderen Lithium Technologien.
Technische Daten
Batterie-Typ: Lithium-Eisenphosphat (LiFePo4)
Nennspannung: 48V
Nennkapazität: 3552 Wh
Nutzbare Kapazität (95% DoD): 3374 Wh
Entladespannungsbereich: 44,5 – 53,5V
Ladespannungsbereich: 52,5 – 53,5V
Max. Spitzen-(Ent)Ladestrom: 90A
Max. (Ent)Ladestrom: 74A
Empfohlener Lade/Entladestrom: 37A
Kommunikation: RS485, CAN
Gewicht: 32 kg
Abmessungen: 442 x 420 x 132 mm
Schutzart: IP20
Temperaturbereich Ladung: 0°C - +50°C
Temperaturbereich Entladung: -10°C - +50°C
Temperaturbereich Lagerung: -20°C - +60°C
Lebensdauer: über 10 Jahre
Zyklenlebensdauer: über 6000 bei 95% DoD
BMS / Überwachung: integriert in jedem Modul
Garantie: 10 Jahre Herstellergarantie
Zertifizierung: TÜV, CE, UN38.8
Aufgrund der Klassifizierung als Gefahrgut wird dieses Produkt per Spedition verschickt!
Lieferumfang:
1x Pylontech US3000C LiFePO4 3,5 kWh

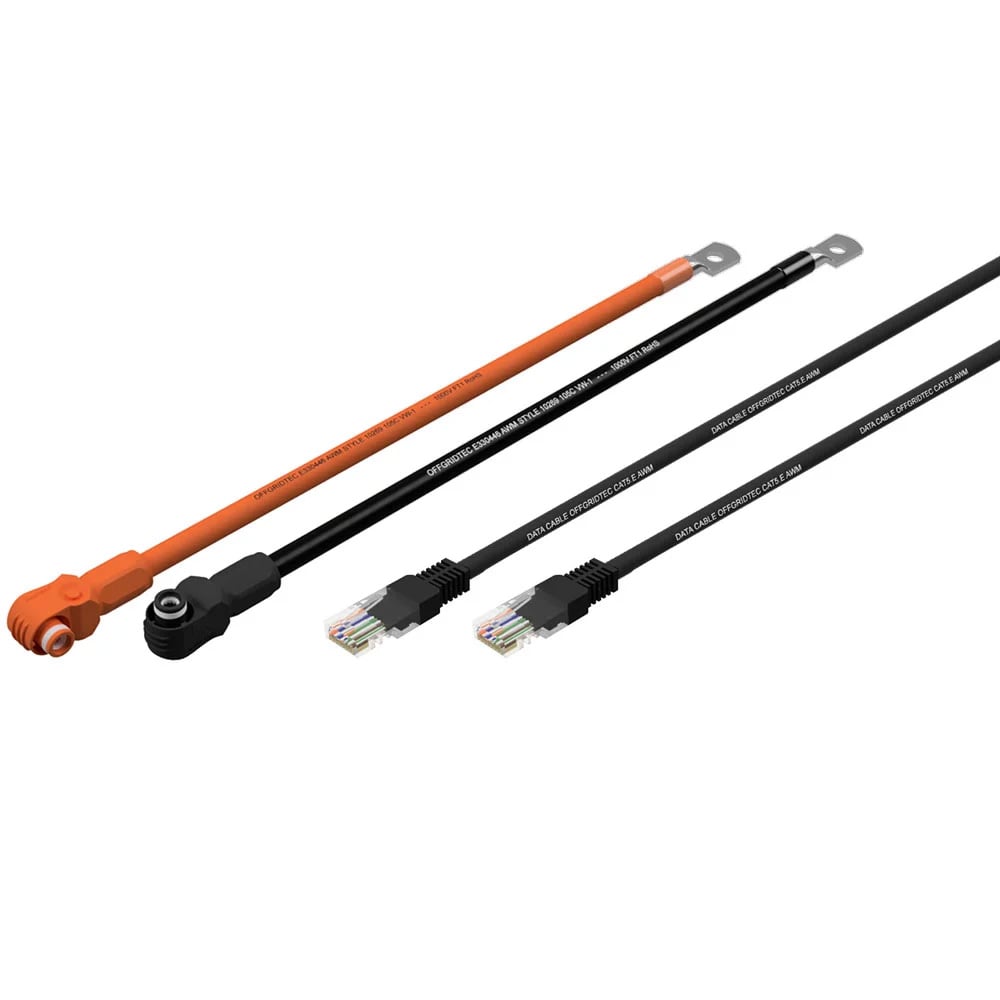

1x Kabelsatz Parallelschaltung inkl. Erdung
1x RJ45 Datenkabel
1x Montageschrauben
1x Bedienungsanleitung
Ab
999,60 €*
Ab 840,00 €
**
Bei der US3000C (MPN US3000C) handelt es sich um einen Lithiumspeicher der neuesten Generation. Der Speicher wurde speziell dafür entwickelt, die...
Die LiFePO4 12/100 Smart Pro von Offgridtec (MPN 2-01-010870) ist eine intelligente, 12,8 V 100 Ah Lithium-Eisenphosphat-Batterie der neusten Generation mit Bluetooth-Kommunikationsfunktion. Ihre Nennenergie beträgt 1280 Wh und das bei einem Gewicht von nur 13 Kg. Abhängig von der Entladebatterie schafft unsere LiFePO4 12/100 Smart Pro bis zu 5000 Zyklen und übertrifft damit auch die besten AGM- und GEL-Batterien in Sachen Haltbarkeit um ein Vielfaches. Zusammen mit der kostenlosen Offgridtec Akkuviewer Smart App für iOS und Android Geräte die Funktionsüberwachung der Lithium Batterie erlaubt.
Die Konstitution der Batterie ist in physischer Hinsicht extrem solide. Das prädestiniert Sie für den Einsatz in einem besonders breiten Anwendungsspektrum. Das integrierte BMS schützt sorgt für ein hohes Maß an Sicherheit für die Batterie und den Benutzer. Empfohlene Einsatzbereiche sind unter anderem: Wohnmobile, Boote, stationäre Solarsysteme im privaten oder gewerblichen Bereich.
Eigenschaften der Offgridtec LiFePO4 12/100 Smart Pro 100Ah
sehr hohe Energiedichte bei niedrigem Gewicht
integriertes Bluetooth zur Verbindung mit der kostenlosen Offgridtec Akkuviewer Smart App
integriertes BMS für mit zahlreichen Schutzvorrichtungen
100% der Kapazität bei Bedarf nutzbar
60% leichter als AGM Batterien
bis zu 3-mal so viele Zyklen wie herkömmliche Bleibatterien
weniger als 3% Selbstentladung, gut lagerbar
wartungsfreundlicher Batterieaufbau da Zellmodule verschraubt und nicht vergossen sind
breiter Betriebstemperaturbereich
technische Merkmale LiFePO4 12/100 Smart Pro
Offgridtec Teilenummer: 2-01-010870
Nennenergie: 1280 Wh
Nennspannung: 12,8 V
Kapazität: 100
Abmessungen: 328 x 173 x 220 mm
Gewicht: 13,0 Kg
Parallelschaltung: max. 10Stk.
Reihenschaltung: nein
Einbaulage: beliebig
Zyklenanzahl bei 80% Entladung: >2000 Zyklen
Betriebstemperaturbereich Laden: +5°C - 45°C
Betriebstemperaturbereich Entladen: -20°C - 60°C
Maximaler fortlaufender Entladestrom: 100A
Maximale fortlaufender Ladestrom: 100A
Ladeendspannung: 14.6V
Lagertemperatur: -10°C - 35°C
Smart: Akku-Status via Akkuviewer Smart App abrufen
Dank des integrierten Bluetooth-Moduls können Sie wichtige Parameter des Akkus jederzeit auf dem Smartphone oder einem Tablet abrufen. Die dazu benötigte "Offgridtec Akkuviewer Smart" App von Offgridtec erhalten Sie kostenlos im App-Store von Apple oder für Android Geräte im Play-Store von Google. Folgende Daten können über Akkuviewer Smart angezeigt werden:
Aktueller Ladezustand als Prozent-Anzeige - SOC
Aktueller Stromverbrauch
Aktuelle Batteriespannung
Bisherige Zyklen-Anzahl
Restlaufzeit
und Einiges mehr...
Aufgrund der Klassifizierung als Gefahrgut wird dieses Produkt per Spedition verschickt!
Lieferumfang:
1x Offgridtec 2-01-010870, LiFePO4 12/100 Smart-Pro 100Ah 1280Wh 12,8V
1x Bedienungsanleitung
712,81 €*
599,00 €
**
Die LiFePO4 12/100 Smart Pro von Offgridtec (MPN 2-01-010870) ist eine intelligente, 12,8 V 100 Ah Lithium-Eisenphosphat-Batterie der neusten Gen...
Der HM-600 von Hoymiles ist der perfekte Mikrowechselrichter für Ihr Balkonkraftwerk. Das kompakte Leichtgewicht (nur 3kg inklusive dem 2,06m AC-Kabel) eignet sich für die Solarstromproduktion mit bis zu zwei Solarpanelen bis zu einer Leistung von je 380 Watt. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breiter PV-Modulanwendung geeignet, da seine Inbetriebnahme sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist.
Eigenschaften
Minimierung der Auswirkungen von z.B. Verschattung, Staub oder Alterung durch MPPT
Hochwertige Energiegewinnung mit hoher MPPT-Genauigkeit
Optimale Systemzuverlässigkeit
Spitzenwirkungsgrad von 96,7%
12 Jahre Produktgarantie
Hohe Sicherheit durch integrierte Schutzfunktionen
Einfache Installation
Lange Lebensdauer
6000V Stromstoßschutz
Entspricht VDE-AR-N 4105: 2018 & EN50549-1:2019
Optional möglich: Überwachung über S-Miles App oder S-Miles Cloud
Zur Anlagenüberwachung wird eine DTU Lite benötigt
Um zusätzlich zur Überwachung die Möglichkeit zu haben Einstellungen zu ändern, wird statt der DTU-Lite eine DTU Pro benötigt
Optimale Zuverlässigkeit
Mikro-Wechselrichtersysteme sind von Natur aus zuverlässiger als herkömmliche Wechselrichter. Der dezentrale Aufbau eines Mikrowechselrichtersystems stellt sicher, dass es bei einer Störung nicht zum Ausfall der gesamten PV-Anlage kommt. Hoymiles-Mikrowechselrichter sind für den Betrieb mit voller Leistung bei Umgebungstemperaturen von bis zu +65°C (150°F) ausgelegt. Das Gehäuse des Mikro-Wechselrichters ist für die Außeninstallation ausgelegt und entspricht der Schutzart IP67.
Einfacher Aufbau
PV-Systeme mit Hoymiles-Mikrowechselrichtern sind sehr einfach zu planen und zu installieren. Sie können eine Kombination von PV-Modulen unterschiedlicher Typen, in jeder Ausrichtung und in einer gewünschten Anzahl installieren (Maximale Anzahl von Geräten in Serie: 8). Sie brauchen keine umständlichen herkömmlichen Wechselrichter zu installieren. Jeder Mikrowechselrichter kann schnell auf dem PV-Montagegestell oder direkt unter dem PV-Modul montiert werden. Das PV-Modul wird direkt vor Ort mit dem Mikrowechselrichter verbunden und eliminiert dadurch das Risiko, dass Personen einer gefährlich hohen Gleichspannung ausgesetzt sind.
Technische Daten
Empfohlene Modulleistung: 240~380W (je Modul)
Spitzenleistung MPPT des Spannungsbereichs: 29~48V
Anlaufspannung: 22V
Betriebsspannungsbereich: 16~60V
Maximale Eingangsspannung: 60V
Maximaler Eingangsstrom: 2*11.5A
Maximaler Eingangskurzschlussstrom: 2*15A
Nennausgangsleistung: 600VA
Nennausgangsstrom: 2.61A bei 230V
Nennausgangsspannung/-bereich: 230V (180-275V)
CEC-gewichteter Wirkungsgrad: 96.50%
Umgebungstemperaturbereich: -40~+65°C
Abmessungen (BxHxT): 250 x 170 x 28 mm
Gewicht: 3kg (einschließlich 2.06m AC-Kabel)
Gehäuseeinstufung: IP67
Lieferumfang:
1x Hoymiles HM-600 Mikrowechselrichter
166,48 €*
139,90 €
**
Der HM-600 von Hoymiles ist der perfekte Mikrowechselrichter für Ihr Balkonkraftwerk. Das kompakte Leichtgewicht (nur 3kg ink...
Der Offgridtec MPPT Pro-Duo (MPN 1-01-011200) ist ein innovativer High-End Solarregler, der im Wesentlichen für die Anwendung im mobilen Bereich konzipiert wurde. Über den primären Ladeausgang (BATT-1) lassen sich eine Vielzahl verschiedener Board-Batterietypen laden. Das Batterie-Spektrum reicht von AGM, GEL und flüssiger Bleisäure bis hin zu modernsten LiFePO4 und Li-NiCoMn Batteriesystemen. Der sekundäre Batterieladeausgang (BATT-2) ist für eine Startbatterie ausgelegt, die sich auf dem gleichen Spannungsniveau wie BATT-1 befindet. Das Gerät erkennt die Systemspannung der Starterbatterie (BATT-2) selbstständig und die Ladung der BATT-2 beginnt, sobald die voreingestellten Bedingungen erfüllt sind.
Der Controller verwendet den fortschrittlichen MPPT-Regelungsalgorithmus, der die maximale Verlustrate und Verlustzeit des Leistungspunktes minimiert, den maximalen Leistungspunkt (MPP) des PV-Generators schnell verfolgt und unter allen Bedingungen die maximale Energie aus dem PV-Generator verarbeitet. Die Energienutzung in einem PV-System mit MPPT Regler ist im Vergleich zur PWM-Lademethode um 20 bis 30% erhöht.
Ausstattungsmerkmale Highlights des MPPT Pro DUO 30 A
Max Power-Point Tracking Technologie mit ultraschneller Tracking-Geschwindigkeit und einer garantierten Tracking-Effizienz von mindestens 99,5%.
Erweiterter MPPT-Steuerungsalgorithmus zur Minimierung der der MPP-Verlustrate und zur Minimierung des Zeitverlustes.
Höherer Bereich der MPP-Betriebsspannung zur Verbesserung der PV-Modulauslastung.
Möglichkeit der Begrenzung der Ladeleistung durch Anwender oder Ladestromautomatik (BATT-1).
Digitale Stromkreissteuerung des adaptiven dreistufigen Lademodus zur Verbesserung der BATT-1 Lebensdauer.
Das Produkt wird in den Energiesparmodus versetzt, wenn längere Zeit keine manuellen Eingaben gemacht wurden und die Ladebedingungen nicht erfüllt sind (PV<5v).>
100% Auf- und Entladen im Betriebstemperaturbereich.
AES-Steuersignal für Auto-Kühlschrank, um Energieverschwendung zu vermeiden.
Standard-Modbus-Protokoll und RS485 Kommunikationsanschluss (5V/200mA)
Wichtigste technische Merkmale im Überblick
Maximaler Ladestrom: 30A bei einer Batteriespannung von 12V oder 24V.
Optionale Fernanzeige mit Einbaurahmen verfügbar.
Unterstützung aller wichtigen Batterietypen.
Aktiver Temperatur-Ausgleich für eine optimale Ladung und Gewährleistung einer hohen Batterie-Lebensdauer.
Max. Solarleistung 390W bei 12V Systemspannung und 780W bei 24V Systemspannung
100V max. PV Eingangsspannung
Erdung: Negativ
Abmessungen: 24,7cm x 16,5cm x 6,9cm (LxBxH)
Anschlussklemmen Batterie 1: 16mm² (AWG6) / Batterie 2: 4mm² (AWG12)
Gewicht: 1,4KG
Durchmesser Montagebohrungen: 5mm
Eigenverbrauch: 26mA bei 12V / 15mA bei 24V
Max. Wirkungsgrad: 98%
Intelligenter Energiesparer
Wenn für längere Zeit keine manuelle Betätigung erfolgt und die Ladebedingungen nicht gegeben sind, schaltet der MPPT-Pro Duo auf den Energiesparmodus um, wodurch der Energieverbrauch des Geräts auf ein Minimum reduziert wird. Durch dieses Verhalten reduziert sich außerdem der Verschleiß des Geräts, was sich in einer deutlich höheren Lebensdauer widerspiegelt. Die Systemparameter werden direkt über das intuitive Bedienfeld am Regler oder über die MT11-Fembedienung (Zubehör) angezeigt und eingestellt.
Systemkommunikation und Schutzfunktionen
Das AES-Steuersignal des Kühlschrankes ist in die Steuerung eingebaut, die den überschüssigen Solarstrom an den Kühlschrank liefert, um Energieverschwendung zu vermeiden. Die Schutzart des MPPT Duo ist IP33. Er widersteht Spritzwasser und ist staubdicht. Unser MPPT Pro DUO hat mehrere Schutzfunktionen, einschließlich Überladeschutz der Batterie, Entladeschutz und Verpolungsschutz von PV und Batterie, die die Sicherheit, Stabilität und Lebensdauer der Solaranlage wirksam gewährleisten.
Lieferumfang:
1x Offgridtec 1-01-011200 MPPT DUO Laderegler
1x Bedienungsanleitung
101,03 €*
84,90 €
**
Der Offgridtec MPPT Pro-Duo (MPN 1-01-011200) ist ein innovativer High-End Solarregler, der im Wesentlichen für die Anwendung im mobilen Bereich ...
Das Solarmodul 150W MONO von Offgridtec (MPN 3-01-001255) arbeitet mit monokristallinen Solarzellen mit einem hohen Wirkungsgrad von >22,3% und eignet sich dank ihrer 20V Betriebsspannung ideal für 12V Systeme.
In Offgridtec MONO-Solarmodule werden nur Zellen des höchsten Qualitäts-Grades verbaut und garantieren dank modernster Fertigung eine konstant hohe Qualität und Leistung bei maximaler Lebensdauer.
Merkmale des Offgridtec 150W 12V Mono Solarmodul
bewährte Qualität direkt von Offgridtec
gefertigt nach aktuellsten Normen
monokristalline Solarzellen
extrem widerstandsfähiges ESG-Glas macht das Modul einsetzbar auch bei widrigsten Umweltbedingungen
ideal für 12V Systeme an Land oder in mobilen Solar-Systemen
2 Bypass Dioden - minimierter Leistungsabfall bei Beschattung
Das MONO 150W 12V ist eines von über 40 bewährten Solar-Panels aus dem Offgridtec Portfolio und partizipiert an Offgridtecs Erfahrung in der Herstellung hochwertiger 12V und 24V Solarzellen. Das Modul kann dank des extrem widerstandsfähigen Solarglases auch bei sehr widrigen Einsatzbedingungen eingesetzt werden. Sturm oder extreme Kälte und Hitze übersteht es problemlos und dank der integrierten Bypass Dioden kann das Modul auch bei Beschattung oder schwachem Licht weiterhin Strom produzieren.
Die wichtigsten technischen Daten im Überblick
Leistung (Pmax): 150W
Arbeitsspannung (Vmp): 20 V
Leerlaufspannug (Voc): 24 V
max. Strom (Imp): 7,5 A
Kurzschlussstrom (Isc): 8,1 A
max. Systemspannung: 1000 V
zulässige Umgebungstemperatur: -40°C - +85°C
Abmessungen: 1140 x 680 x 35 mm
Gewicht: 12 kg
Universell einsetzbar
Offgridtecs 150W 12V Mono ist universell einsetzbar zum Beispiel in 12 Volt Solaranlagen auf Gartenhäusern, Schrebergärten oder für die Stromversorgung von Beleuchtungs-Applikationen, autarke Systeme der Signal- und Überwachungstechnik und viele mehr. Aber auch in mobilen Systemen wie bei Wohnmobilsolaranlagen macht dieses Panel eine gute Figur.
Die Anschlusskabel sind 80 cm lang und mit MC4-Steckern bestückt.
Lieferumfang:
Offgridtec 3-01-001255 150W MONO 12V Solarmodul
130,78 €*
109,90 €
**
Das Solarmodul 150W MONO von Offgridtec (MPN 3-01-001255) arbeitet mit monokristallinen Solarzellen mit einem hohen Wirkungsgrad von >22,3% und eig...
Das FSP-2 195W 12/24V ist das zweitgrößte und Neueste Mitglied der Offgridtec FSP Familie und ist gleichzeitig eines der leistungsstärksten, faltbaren Solarmodule im Programm. Es ist 3-seitig aufgebaut und wird inkl. passendem Connection-Kit ausgeliefert, mit dem Sie schnell und einfach eine Verbindung zu dem Laderegler Ihrer Wahl und der aufzuladenden Batterie herstellen können.
Leistung die Maßstäbe setzt
Das FSP-2 195W Ultra ist mit amerikanischen SPR-Back-Contact Zellen der Firma SunPower bestück. Die Optik der Zellen ist komplett in Schwarz gehalten, das verleiht dem FSP-2 195W zusätzlich ein sehr modernes, hochwertiges aussehen. Die SPR-Zellen sorgen für einen sehr hohen Wirkungsgrad des Panels und setzen im Zusammenspiel mit dem geringen Gewicht und den kompakten Abmessungen des FSP-2 Panels neue Maßstäbe in dieser Leistungsklasse.
umfangreiche Einsatzmöglichkeiten:
hervorragend einsetzbar im Camping Bereich
oder bei Expeditionen, Kletter-Touren uvm...
für Fahrzeuge und Boote ohne feste Solarinstallation ...
und zahlreichen anderen Anwendungen in unterschiedlichsten Bereichen...
technische Highlights FSP-2 195W Ultra faltbares Solarpanel
Nennleistung: 195Wp
Anzahl Seiten: 3 x 65Wp
Modulspannung (Vmp): 33,5 V
Max. Ladestrom (Imp): 5,82 A
Leerlaufspannung (Voc): 39,4 V
Kurzschlussstrom (Isc): 6,17 A
Abmessungen geschlossen: 820 x 440 x 20 mm
Abmessungen offen ausgelegt: 820 x 1545 x 6 mm
Gewicht: 7,12 Kg
ETFE-Beschichtung
SunPower Hochleistungszellen
6,0m 5mm² Verbindungskabel vom FSP-2 zum Solarladeregler mit Anderson-Steckverbinder auf Solarseite
0,5m 5mm² Verbindungskabel Anderson-Stecker auf Aderendhülse (zur festen Verschraubung am Laderegler)
1m Batterieverbindungskabel Solarladeregler zu Batterie mit vormontierten Abgreifklemmen auf der Batterieseite
Kurzschlusssichere Verbindung zur Batterie dank integriertem Flachsicherungshalter mit 15A ATO Sicherung
das mitgelieferte Profi-Connection Kit
Das im Lieferumfang enthaltene Connection-Kit bietet alles, was zur schnellen Inbetriebnahme des mobilen Solar-Sets benötigt wird. Jedes FSP-2 verfügt über eine 6,0m Anschlussleitung, die am Ende mit einem hochwertigen Anderson Steckverbinder versehen ist. Passend dazu, wird ein zweites 0,5m Verbindungskabel mitgeliefert, dass direkt am Solareingang des Ladereglers verschraubt wird, und auf der anderen Seite ebenfalls mit einem Anderson Stecker ausgestattet ist. So können Sie den Regler jederzeit schnell über die Anderson-Verbinder koppeln oder trennen ohne die Kabel extra vom Laderegler abschrauben zu müssen.
Für die Verbindung des Ladereglers mit Ihrer Batterie liegt ebenfalls ein 1 Meter langes Plug & Play Verbindungskabel bei. Dieses wird am Batterieeingang des Reglers verschraubt und ist auf der Batterieseite mit universell einsetzbaren Krokodilklemmen ausgestattet, die kompatibel an bequem an alle gängigen Batterieterminals angeklemmt werden können. Ausserdem verfügt das Batteriekabel über einen Flachsicherungshalter mit entsprechender ATO Sicherung.
individualisierbar auf Anfrage
Alle FSP-2 Ultra Panels können gemäß Ihren Vorgaben innerhalb kürzester Zeit modifiziert und ausgeliefert werden. Auch die Kabel können wir flexibel auf Ihre Bedürfnisse abstimmen und anpassen. Fragen Sie uns einfach! Wir freuen uns auf Ihre Nachricht. Eventuell anfallende Kosten sind beim Kundenservice zu erfragen.
über die FSP-2 Serie
Wie bei allen Offgridtec Solarmodul Serien wurde auch bei der FSP-2 Serie wert auf hohe Qualität gelegt. Das FSP-2 195W arbeitet mit hoch effektiven Solarzellen. Diese Zellen generieren Wirkungsgrade von über 24% und sind die besten derzeit am Markt verfügbaren. Zusätzlich ist die komplette FSP-2 Serie mit einer ETFE-Beschichtung versehen, die für einen besseren Schutz sorgt und zugleich eine sehr hohe Lichtdurchlässigkeit gewährleistet. Außerdem produzieren wir unsere Solarmodule gemäß aktueller Normen und Standards was unsere Module zusammen mit den hochwertigen Materiealien zu High-End Produkten macht, die auch unter widrigsten Bedingungen technische Höchstleistung bringen.
Lieferumfang:
1x Offgridtec FSP-2 195W 12V, 3-01-012680
1x Offgridtec FSP-2 Connection-Kit
355,81 €*
299,00 €
**
Das FSP-2 195W 12/24V ist das zweitgrößte und Neueste Mitglied der Offgridtec FSP Familie und ist gleichzeitig eines der leistung...
Das praktische Dekalin Klebeset in schwarz (MPN 6270034) enthält neben der 290ml MS-5 Dekasyl Kartusche auch den Dekalin Dekavator 30ml, ein DEKACLEAN Reinigungstuch, sowie einen Pinsel und einen Wollwischer zum anrauhen der Oberfläche. Kurzum - es sind alle Komponenten enthalten, die für eine optimale Vorbehandlung der Flächen und zur Verarbeitung des Klebers benötigt werden.
Dekasyl MS-5 ist ein MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit, der zur Herstellung von elastischen Verbindungen von Bauteilen geeignet ist. Aufgrund seiner hohen Anfangshaftung können Anklemmzeiten reduziert oder Klemmen komplett beseitigt werden. Darüber hinaus kann Dekasyl MS-5 auch als Dichtungsmasse verwendet werden, falls ähnliche Materialien (mit ähnlicher Steifheit) verbunden werden oder falls mechanische Befestigungsmethoden verwendet werden.
ANWENDUNGEN
Elastische Verbindungen und Abdichten im Zug-, Wohnwagen-, Reisemobil- und LKW-Bau.
Kleben von Fenstern in Bussen, Zügen, Wohnwagen und Reisemobilen.
Kleben von Kantenprofilen von Anhängern mit Aluminium oder Polyester.
Kleben von Polyesterteilen mit Metallrahmen.
EIGENSCHAFTEN
Frei von Lösungsmitteln, Isocyanat und PVC.
Sehr gute UV-Beständigkeit und Alterungsbeständigkeit.
Hohe Anfangsfestigkeit - Allgemein gute Haftwirkung ohne Grundierung auf verschiedenen Substraten.
Dauerhaft elastisch im Temperaturbereich von -40°C bis +120°C.
Neutral, geruchlos und schnell aushärtend.
Nach Ausbilden der Haut überlackierbar (nass auf nass), dies beeinträchtigt im Allgemeinen nicht die Aushartung.
Kompatibel mit den meisten industriellen Streich- oder Lackiersystemen, sowohl Alkydharz- als auch Dispersionsfarben (aufgrund der großen Zahl unterschiedlicher Arten von Industriefarben wird ein Verträglichkeitstest angeraten!).
Wir empfehlen unsere Spoiler und Dachdurchführungen nur noch mit dem Dekalin Dekasyl Kleber in Verbindung mit dem Dekalin DEKAvator zu verwenden, da dies in einer Prüflabor getestet wurde und dort die besten Ergebnisse erzielt hat.
Warum Dekasyl?
Hersteller von Wohnwagen und Reisemobile, wie Fendt, Dethleffs, Burstner, Carthago , Pilote und Hymer nutzen Dekalin-Produkte in vielen Bereichen. So entscheiden sie sich zur Versiegelung von Dächern, für Seitenstreifen, für alle in Seitenpaneelen montierten Teile, für Unterbodenschutz, zur Verleimung von PMMA-Fenstern, Schalldämmung und Motorabdeckungen, sowie in unzähligen weiteren Anwendungsgebieten für Dekalin. Als Partner der weltweiten Wohnwagen- und Camper-Branche bietet Dekalin eine Vielzahl modernster Technologien und unterstützt damit Hersteller bei der Umsetzung ihrer Anforderungen. Wir bieten spezielle Lösungen im Bereich Dichten, Kleben, Dämmen und Reparatur.
Lieferumfang:
1x Dekalin Dekasyl MS-5 Kraftkleber 6252412 290ml schwarz
1x Dekalin Dekavator 6257812 Flasche 30ml
1x Wollwischer
1x Dekaclean Reinigungstuch
44,90 €*
290 mL
(154,83 €* / 1000 mL)
Inhalt:
290 mL
(154,83 €* / 1000 mL)
Das praktische Dekalin Klebeset in schwarz (MPN 6270034) enthält neben der 290ml MS-5 Dekasyl Kartusche auch den Dekalin Dekavator...
Dieses Set enthält alles was Sie brauchen um Module mit je max. 1m Breite auf einem Ziegeldach zu befestigen. Die enthaltenen Dach-Haken sind spezielle für Ziegeldächer konstruiert. Durch hochwertigste korrosionsfreie Materialien aus Edelstahl und Aluminium ist eine sichere und langlebige Montage gewährleistet.
Die Stücklisten der Befestigungskits sind für eine Montage der Module direkt nebeneinander konzipiert. Sollten Sie z.B. zwei Reihen untereinander mit je drei Solarmodulen planen benötigen Sie zwei Kits für je drei Module.
Beinhaltet:
Dachhaken 3-fach verstellbar (Edelstahl)
Solar-Profilschienen (Aluminium)
Endklemmen (Aluminium)
Nutensteine (Aluminium)
Endkappen
Alle notwendigen Schrauben und Muttern
Hinweis:
Nur für gerahmte Module mit 30mm/35mm Rahmenstärke
Module sind nicht im Lieferumfang enthalten
Varianten ab 106,94 €*
255,44 €*
214,66 €
**
Dieses Set enthält alles was Sie brauchen um Module mit je max. 1m Breite auf einem Ziegeldach zu befestigen. Die enthaltenen Dach-Haken sind spe...
Die Autark M-Master ist das mittelgroße Komplettsystem der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 800 Wattstunden zwischen März und Oktober. Der erzeugte Strom wird in der zyklenfesten 122Ah AGM Batterie gespeichert – der hochwertige Laderegler mit integriertem Display gibt Ihnen Auskunft über den Ladezustand der Batterie während Ihre 230V Verbraucher am Sinusspannungswandler betrieben werden können. Geliefert wird das Ganze selbstverständlich inklusive Profi Verbindungskabelkit – zusammenstecken und loslegen. Das System eignet sich für eine ganze Bandbreite von Anwendungen – angefangen bei 12V Beleuchtung, über das Laden von Laptop-, Handy- und Kamera-Akkus und anderen Kleinverbrauchern, bis hin zu 230V Haushaltsgeräten mit einer maximalen Dauerleistung von 1000W (15min)
Eigenschaften der Autark M-Master
Im Bedarfsfall modulseitig erweiterbar um 2 x 100W mit geringem Installationsaufwand
Durchschnittlicher Tagesertrag zwischen März und Oktober: ca. 800Wh (ca. 66Ah)
Plug & Play Anschlussfertiges System – zusammenstecken und loslegen
Ermöglicht den Betrieb von 12V und 230V Verbrauchern, sowie 5V USB Abnehmern
USB Lademöglichkeit direkt am Laderegler (max. 2,4A)
Gut ablesbares LCD Display informiert über sämtliche Betriebsparameter
Flexible Montagemöglichkeit dank 8m Anschlusskabel von Modul zu Regler
Umfangreiche Elektronische Schutzfunktionen, wie Überlastschutz, Übertemperaturschutz, Unterspannungsabschaltung, Kurzschlussschutz, Verpolung usw.
RS485 Kommunikationsport am Spannungswandler bietet umfangreiche Konfigurationsmöglichkeiten per PC (Interface Kabel RS485 zu USB im Lieferumfang enthalten)
Laderegler ermöglicht Temperaturkompensierte Ladung – Temperatursensor im Lieferumfang enthalten
Konfigurierbarer 12V Lastausgang am Laderegler für Verbraucher bis max. 30A – geeignet z.B. für Lichtsteuerung
Anwendungsbereiche
Dieses Komplettsystem lässt sich vielfältig einsetzen. Ob als Stationäres System auf der Berghütte oder im Schrebergarten – das dauerhafte Betreiben kleiner Kühlboxen und Kühlschränke, sowie das Aufladen von Handy und Laptop gelingt mit diesem System leicht. Auch die Installation auf dem Wohnmobil ist denkbar – entsprechende Halterungen und Klebesets für die Befestigung führen wir ebenfalls.
Umfangreiche Anschlussmöglichkeiten
230V AC 50HZ 1000W (15min – 1000W / dauerhaft - 800W / kurzzeit (Anlaufströme) - 1600W) Schukosteckdose am Sinusspannungswandler
12V Verbraucherausgang mit 30A Leistung direkt am Laderegler
2 x USB Ladeport am Laderegler mit max. 2.4A (insgesamt)
1 x USB Ladeport am Spannungswandler mit max. 1A Leistung
Teileliste – das ist drin
2 x 100W Monokristallines Solarmodul von Offgridtec 1030 x 520 x 35 mm
1 x Paar Solarsteckverbinder kompatible Abzweigbuchsen zum Parallelschalten der beiden Solarmodule
1 x 30A PWM Laderegler mit übersichtlichem LCD Display und USB Lademöglichkeit – das Gerät verfügt außerdem über einen 30A Lastausgang und lässt sich einfach bedienen – alle wichtigen Parameter lassen sich am Display ablesen
1 x 122Ah AGM Akku mit M8 Schraubterminal Abmessungen: 406 x 174 x 233 mm(+5mm Terminal) – die Batterie ist absolut wartungsfrei und auslaufsicher und hält je nach Nutzung bis zu 10 Jahre
1 x 1000W 12V auf 230V Sinusspannungswandler mit einer Schukosteckdose inkl. Anschlusskabel – die Nennleistung von 1000W kann vom Gerät für 15 Minuten ausgegeben werden – darüber hinaus leistet der Wechselrichter 800W und kann kurzzeitige Anlaufströme bis 1600W verarbeiten
1 x 8m 6mm² Profi Verbindungskabel Solarmodul zu Laderegler mit original Stäubli SolarSteckern und hochwertigem Lapp Ölflex 2x6mm² Solarkabel
1 x 1.5m 10mm² Profi Batterieverbindungskabel mit MIDI-Sicherungshalter, 40A MIDI-Sicherung und M8 Ringkabelschuhen für die Verbindung zwischen Laderegler und Batterie
1 x Temperatursensor mit 3m Länge für den Anschluss des Reglers an die Batterie
1 x Batterie-Verbindungskabel 25mm² 40cm Ozon-, UV- und Temperaturbeständig
1 x Sicherungshalter
5 x 125A Mega Sicherung für Installation zwischen Spannungswandler und Batteriepluspol zur Absicherung gegen Kurzschluss
1 x 40A Midi Sicherung
Dachhalterung für das Solarmodul
Da es verschiedene Anforderungen an die Halterung für ein Modul gibt und dies je nach Dachart stark variieren sind die Anlagen der Autark Serie Standardmäßig nicht mit einer Dachhalterung ausgestattet. Diese kann selbstverständlich zusätzlich erworben werden – finden Sie hier passende Vorschläge:
Solarmodulhalter für Flachdach- oder Wandmontage
Befestigungskit für Schrägdachmontage auf Dachziegeln (Frankfurter Pfanne u.ä.)
Befestigungskit für Schrägdachmontage auf Dachpappe, Wellethernit- und Blechdächern mit Holzunterkonstruktion
Befestigungskit für Schrägdachmontage auf Bieberschwanz Ziegeln
Lieferumfang:
1x Solaranlage Autark M-Master mit 2x100W Solarmodul, 30A PWM Laderegler mit LCD Display und USB Ports, 1000W SinusspannungswAGM Akkuandler, 122Ah , Bedienungsanleitungen
749,58 €*
629,90 €
**
Die Autark M-Master ist das mittelgroße Komplettsystem der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 800 Wattstunden z...
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang, lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.
Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig.
Teileliste – das ist drin
5x Luxen Solar 410W Full Black Solarmodul LUXPOWER SERIES 5
Victron Energy 48/3000 MultiPlus-II Wechselrichter MPN PMP482305010
Victron Energy MPPT SmartSolar Laderegler 250/60-Tr
Victron Energy Lynx Distributor für DC Verteilung und Absicherung
1x 3,5kWh Pylontech US3000C LiFePo4 Speicherbatterien mit integriertem BMS
Wechselrichter-Anschlusskabel für die Verbindung der Pylontech Akkus mit dem MultiPlus 48/5000 (2m)
VE.Can zu CAN-Bus BMS Typ A Kabel 1,8m 1.8m ASS030720018 für die Verbindung des Cerbo GX mit dem Speicher
3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
Cerbo GX + GX Touch 50 von Victron Energy – die Kommunikationszentrale Ihres Systems
1m Batteriekabel 25mm² M8 Terminal zu Schraubklemmenanschluss für die Verbindung des Ladereglers mit der Batterie
1m Batteriekabel 50mm² beidseitig M8 Ösen zur Verbindung von Multiplus und Lynx Distributor
10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
5m 6mm² MC-4-Verbindungskabel Stecker/ Buchse Verlängerung zur Verbindung der beiden Modulstrings mit den MC4 Abzweigbuchsen
Victron 3m VE.Direct cable Verbindungskabel zur Verbindung des Ladereglers mit dem Cerbo GX
Victron 125A 58V/48V MEGA-Fuse Sicherung für Multiplus
Offgridtec 80A 70V MEGA-Fuse Sicherung für Solarladeregler
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler ET112 1-phasig max. 100A
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Luxen Solar 410W Full Black Solarmodul - Wirkungsgrad von 21%
Das Luxpower 410W Full Black Solarmodul der Series 5 von Luxen Solar, ist ein monokristallines und modernes Modul mit Gallium-dotierter Technologie und 108er Halb-Zellen-Layout. Dank der Multi-Busbar Technologie, drei integrierter By-Pass Dioden sowie der zweigeteilten Anordnung der Zellstränge, bietet dieses Solarpanel im Solobetrieb eine hohe Hot-Spot Resistenz und in Strings mit vielen Modulen eine solide Stromausbeute, selbst bei schlechtem Licht und Teilbeschattung. Das edle Full-Black Design macht es zu einer guten Wahl, wenn es darum geht, eine Solarzelle für Dachanlagen auf Wohngebäuden oder für Balkonkraftwerke und viele weitere Anwendungsbereiche zu finden.
Eigenschaften
Gallium-dotierte Technologie
Reduzierte Hot-Spot Temperatur
Multi-Busbar-Technologie
3 Bypass-Dioden
PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
Verbesserte Leistung bei schwachem Licht
Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
Hoher Wirkungsgrad von 21 %
Hersteller Produktgarantie: 25 Jahre
Gallium-dotierte Technologie
Die Galliumdotierung ist eine Methode zur Verhinderung des lichtinduzierten Abbaus (LID). Die Verwundung dieser Technologie führt definitiv zu einer besseren Leistung von Solarzellen und PV-Modulen sowie zu einer Verbesserung ihrer Langzeitleistung und Zuverlässigkeit.
Reduzierte Hot-Spot Temperatur
Ein weiterer Vorteil der Half-Cut Fertigung Durch die Halbierung des elektrischen Stroms sowohl der Zellen als auch der Zellstränge kann die Hot-Spot-Temperatur um 50 % gesenkt werden, was die Zuverlässigkeit des PV-Moduls erhöht.
25% reduzierter, thermischer Leistungsverlust
Da die halbierten Zellen nur den halben Arbeitsstrom haben, kann der thermische Leistungsverlust des PV-Moduls während des Betriebs beträchtlich um 25% reduziert werden und die Betriebstemperatur des PV-Moduls ist ebenfalls niedriger, was die Zuverlässigkeit des PV-Moduls verbessert, und die Gesamtleistung erhöht.
Multi-Busbar-Technologie
Busbars befinden sich auf jedem PV Modul. Es handelt sich dabei um Stromschienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr Busbars reduziert Luxen Solar die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.
Technische Daten
Leistung (Pmax): 410 Wp
Spannung (Vmp): 31,83 V
Max. Strom (Imp): 12,88 A
Leerlaufspannung (Voc): 37,98 V
Kurzschlussstrom (Isc): 13,77 A
Modulwirkungsgrad: 21 %
Betriebstemperatur: -40°C - +85°C
Max. Systemspannung: 1500 VDC (IEC)
Zelltyp: Half-Cut - Monokristallin
Anzahl Zellen: 108 (6x18)
Gewicht: 21 kg
Abmessungen: 1722 x 1134 x 35 mm
Schutzart Anschlussdose: IP68
Modulfarbe: schwarz
LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher
Bei der verwendeten US3000C Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der Neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Tiefentladung und Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.
Eigenschaften der Pylontech US3000C Speichermodule
Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
Hohe Lade- und Entladeleistung von bis zu 5KW pro Modul
Hohe Speicherdichte
Geringes Eigengewicht und kompakte Bauweise
Absolut Wartungsfrei und einfach zu installieren
Pylontech gewährt 10 Jahre Garantie auf die US3000C

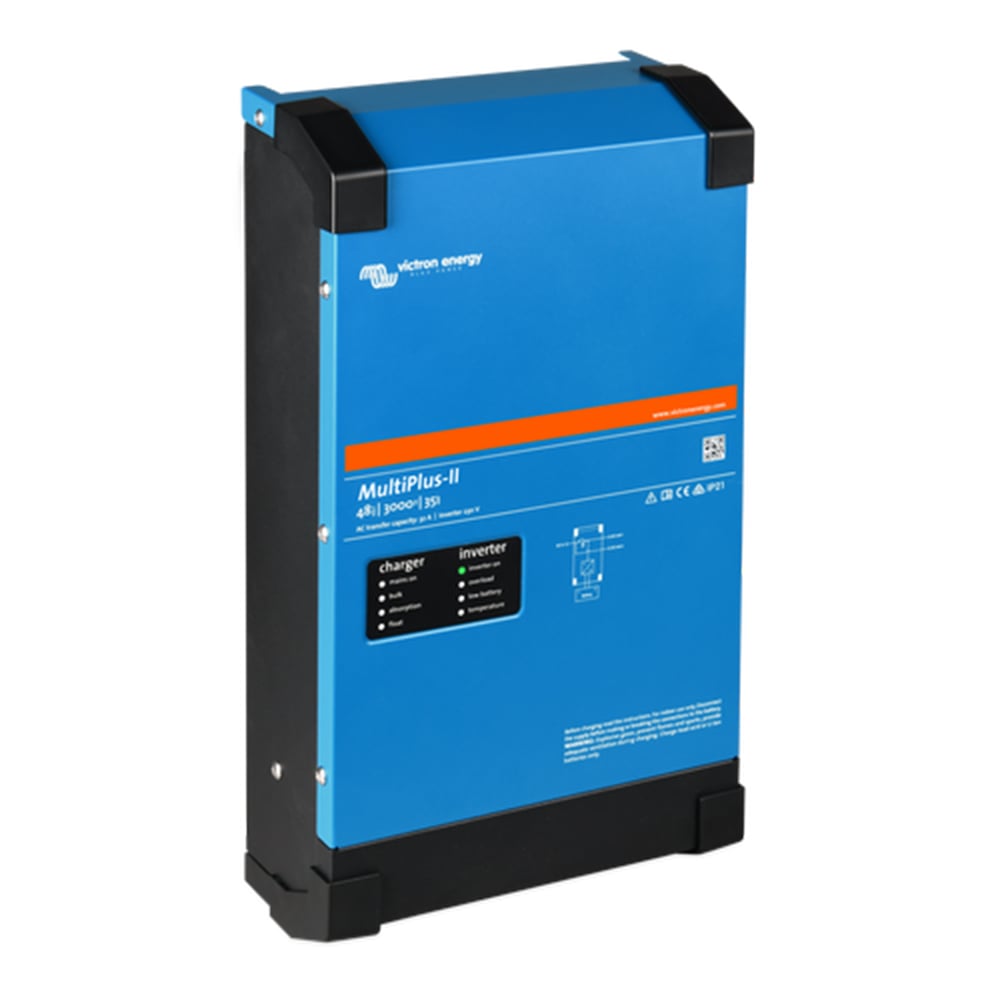

Das Herzstück der Anlage – der Victron MultiPlus-II 48/3000
Der Multiplus-II 48/3000/70-50 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482305010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt, womit dieses Gerät geradezu prädestiniert für den Einsatz in diesem System ist. Der Wechselrichter leistet bei nicht linearer Belastung satte 3000 W, bzw. 2400 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 35 A Ladeleistung sehr gut proportioniert und wird durch einen 32 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.
Leistungsmerkmale und Eigenschaften des MultiPlus-II 48/3000
PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
bestens geeignet für sowohl für den Einsatz in Offgridtec-, als auch Ongrid Systemen
VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*
Zugelassen nach VDE-AR-N 4105
3000 W Leistung bei nicht linearer Belastung 2400 W Dauerbelastung und 5500 W Spitzenleistung
für 48 V Batteriespannung, 32A Transfer-Schalter und 35A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22
Auslieferung erfolgt konfiguriert und abgestimmt auf die mitgelieferten Komponenten
Die Einstellungsmöglichkeiten am MultiPlus-II sind extrem vielfältig, ebenso wie seine Einsatzmöglichkeiten. Damit das System, so wie es geliefert wird der Bezeichnung "Plug and Play" gerecht wird, haben wir die notwendigsten Einstellungen bereits für Sie vorgenommen - das System ist somit ohne weitere Konfiguration sofort Einsatzfähig.
Maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.

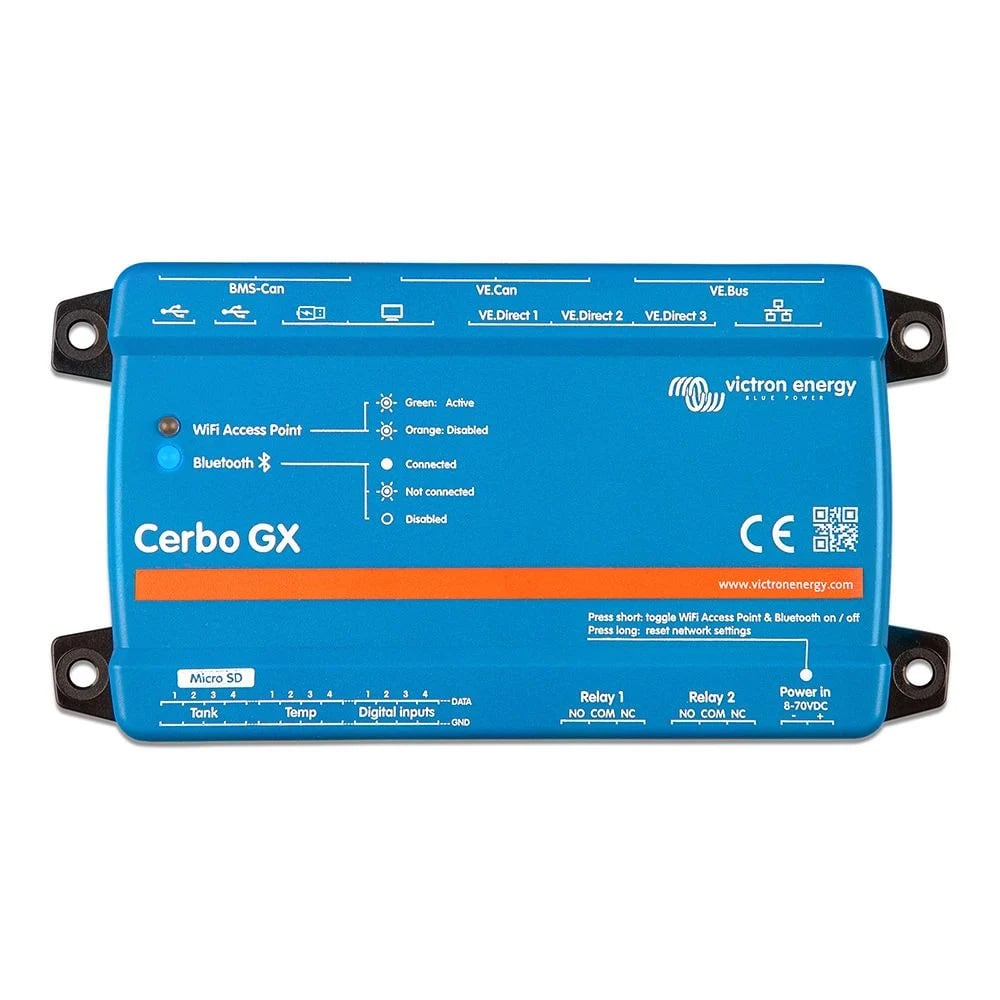

Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems
Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Vctron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.
Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.
Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage
3.925,62 €*
3.298,84 €
**
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leist...

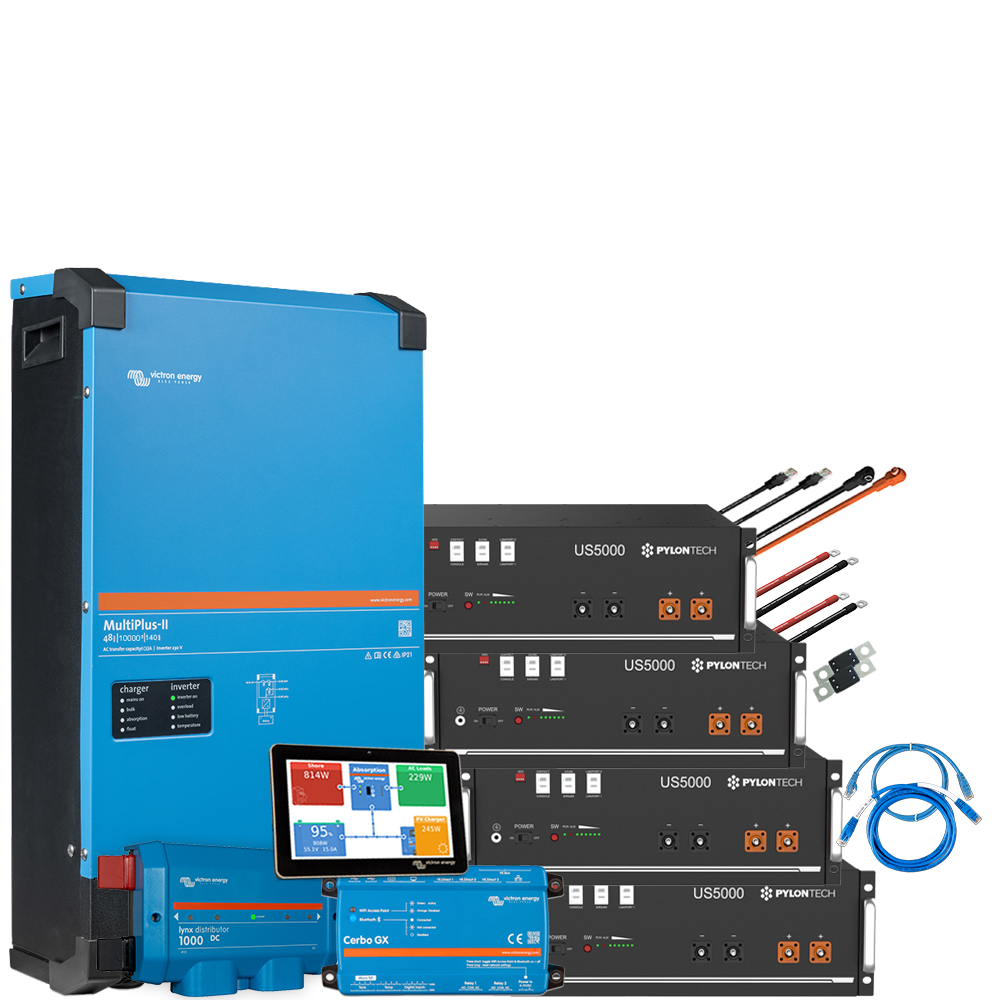

Die Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben Lithium-Ionen Akkus von Pylontech, einen passenden MultiPlus-II Wechselrichter und ein Cerbo GX von Victron Energy zur Systemüberwachung. Damit können Sie Ihre Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.
Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.
Einsatzgebiete des Offgridtec Backup-Kits:
Notstromversorgung
Netzunabhängige Solarsysteme (Inselanlagen)
Nachrüstung bestehender PV-Anlagen
Netzgekoppelte Stromversorgung
USV-Anlagen

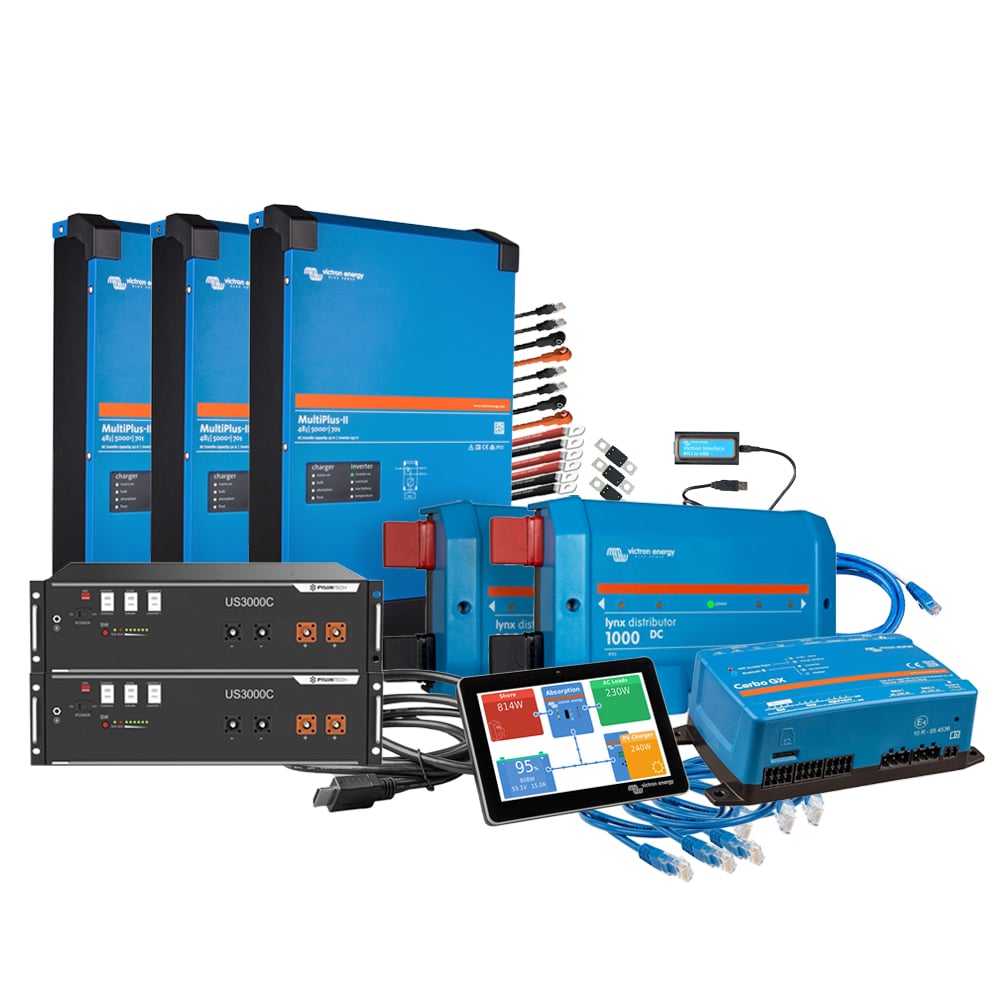

Was enthält das Offgridtec Backup-System?
Pylontech US3000C 3,5kWh LiFePO4 Akku (je nach Auswahl 2x oder 4x)
1x Victron MultiPlus-II 48/5000/70-50 230V Gerätekombination

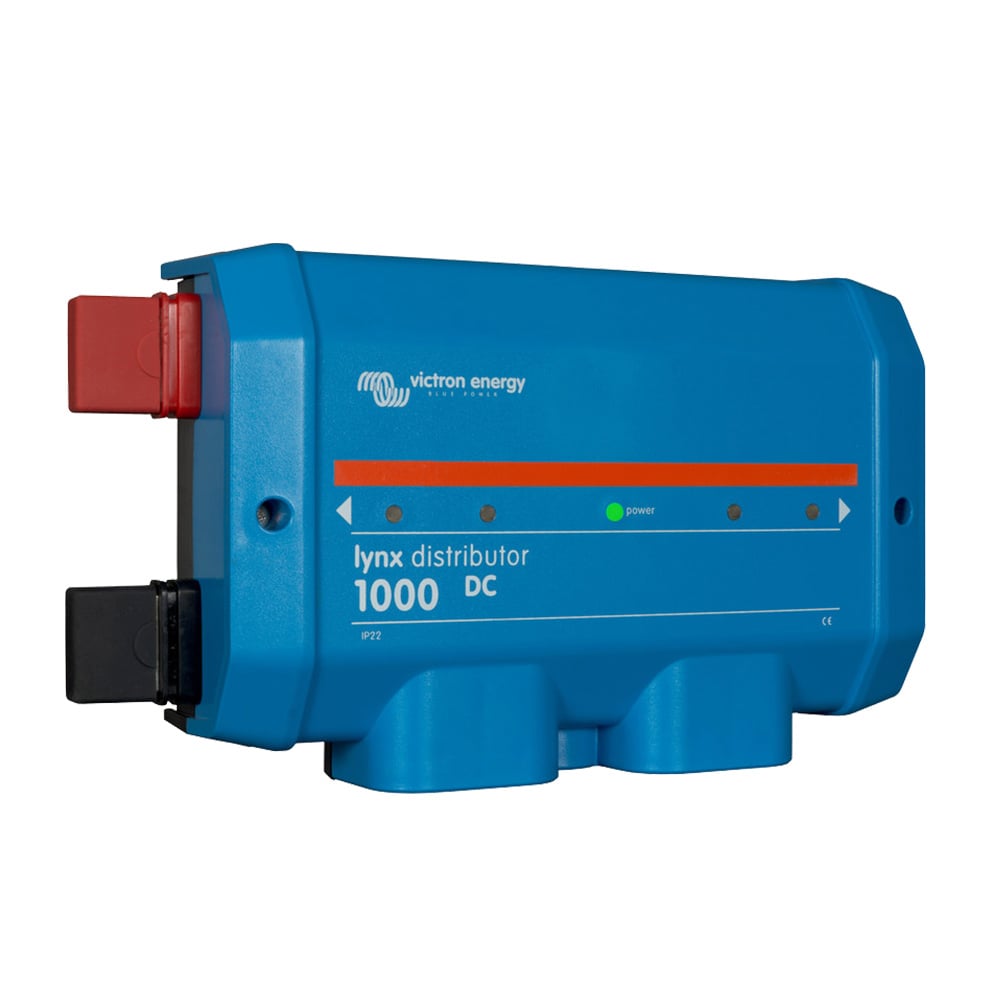

1x Victron Lynx Distributor
1x Victron Cerbo GX Bedienpanel
1x Victron GX Touch 50 Anzeigepanel für Cerbo GX

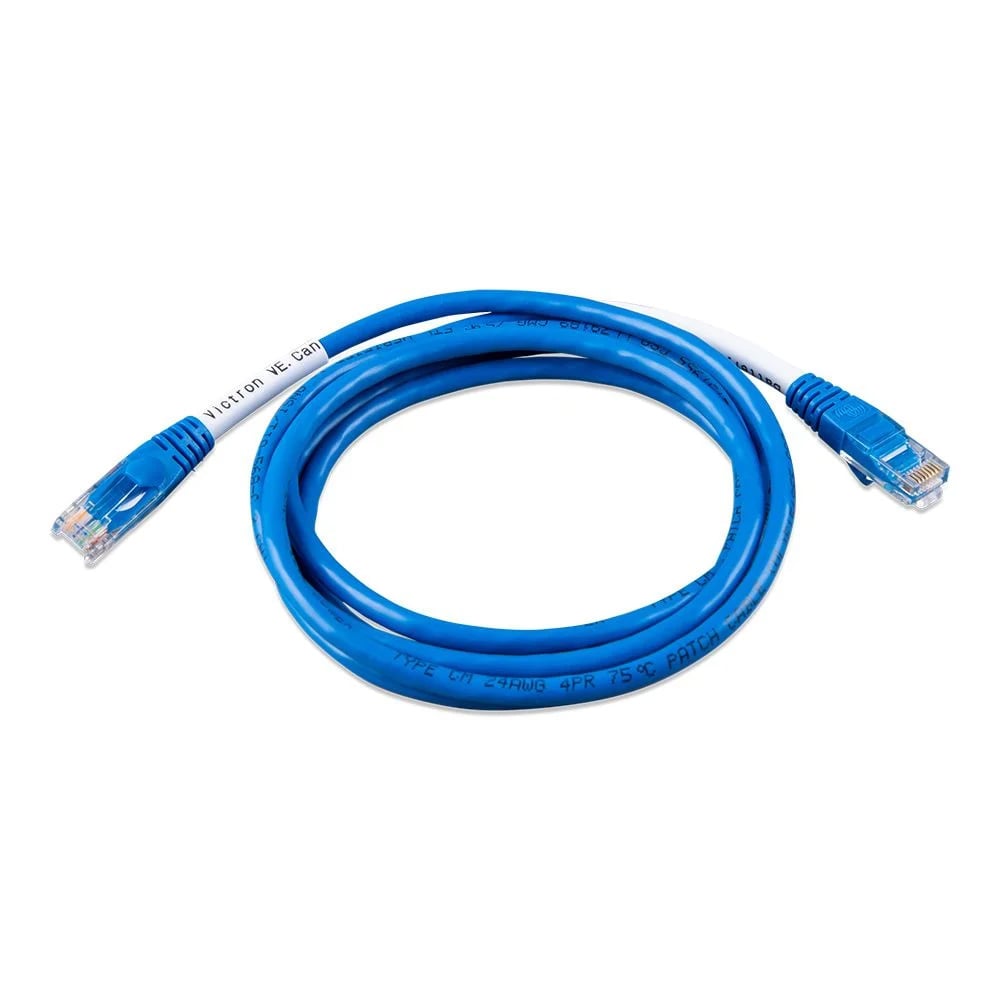

1x 1,8m VE.Can zu Can-Bus BMS Typ A Kabel

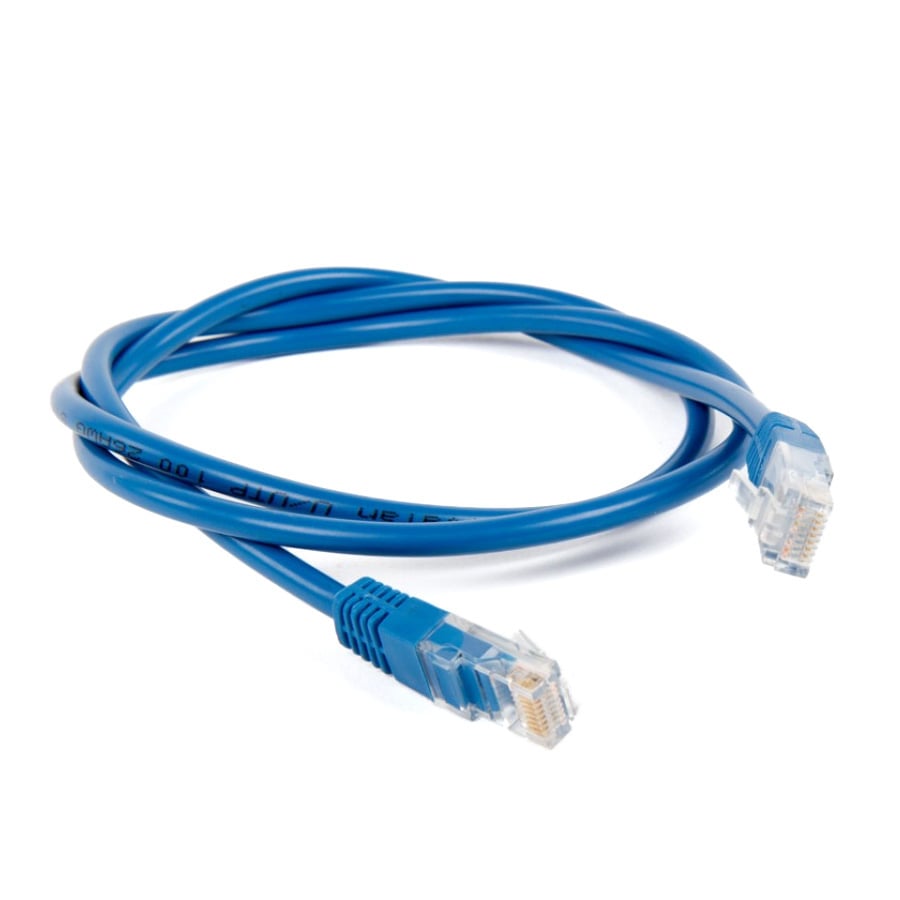

1x 3m Victron RJ45 UTP Kabel

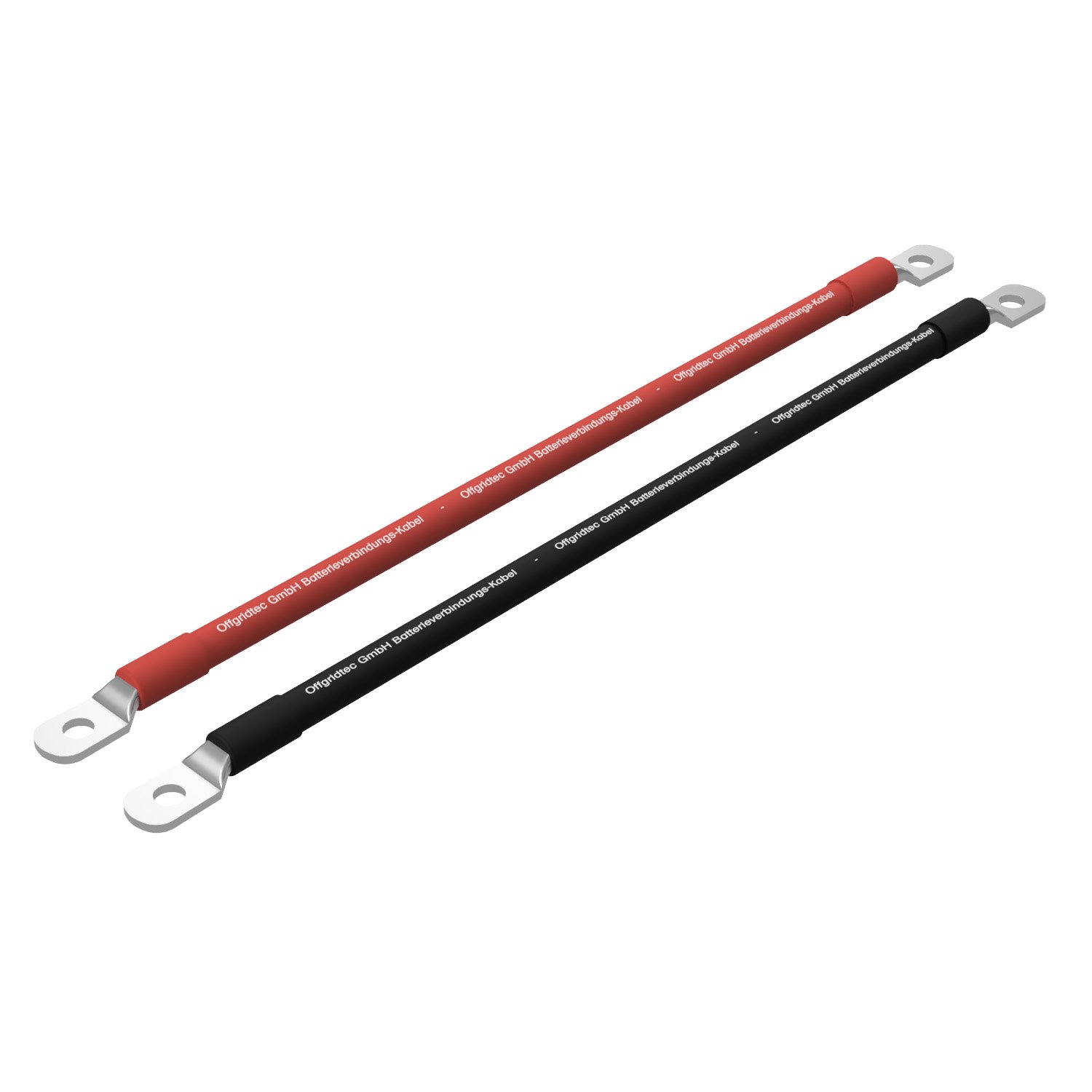

1x 1m Offgridtec Batteriekabel 50mm² M8-Ösen

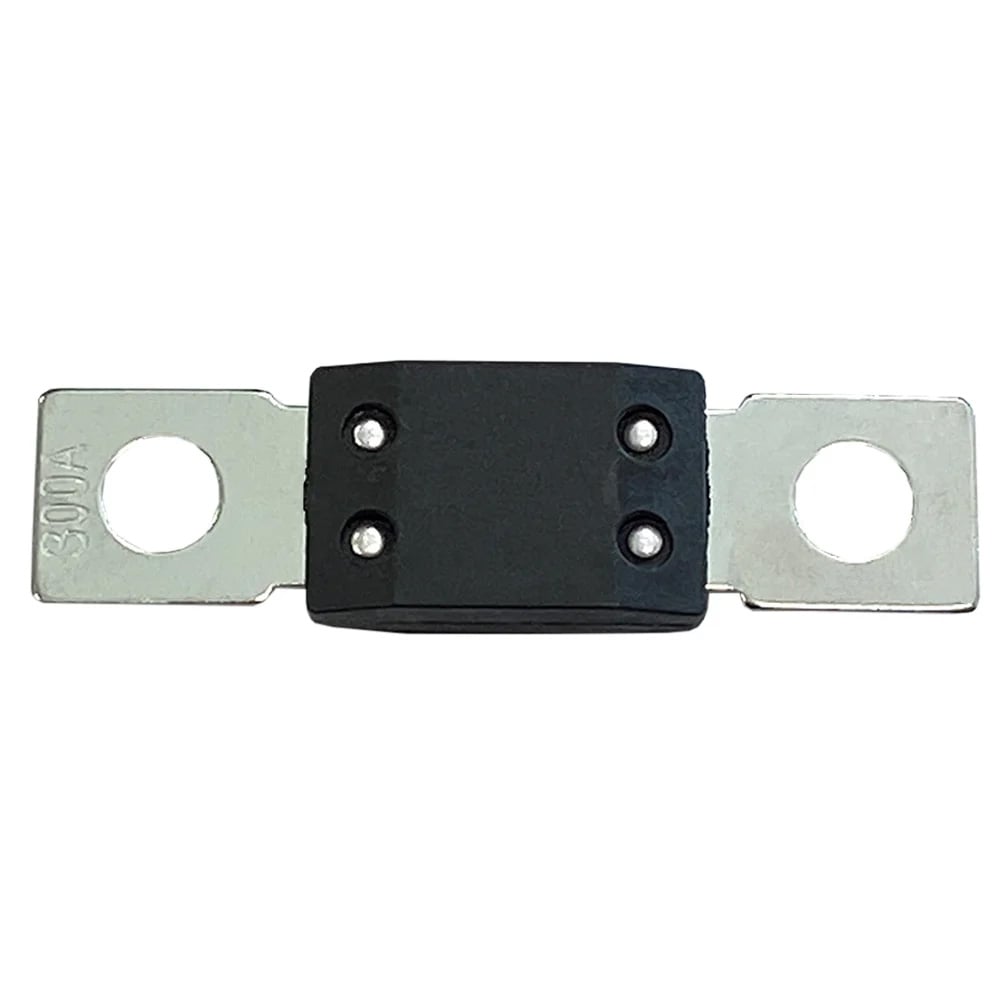

1x 200A 70V MEGA Sicherung
1x Pylontech Batterieanschlusskabelset
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler ET112 1-phasig max. 100A
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Die Multiplus Gerätekombination wird passend für die Pylontech Batterien vorkonfiguriert.

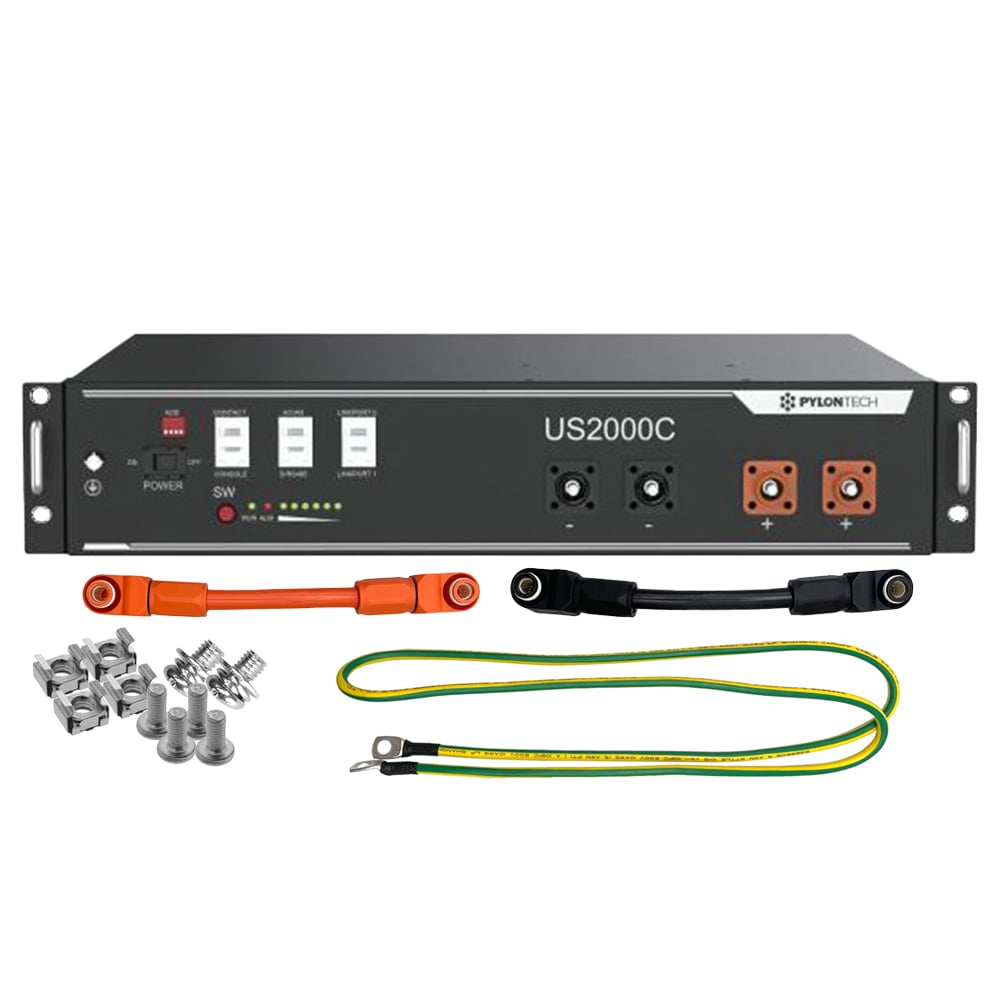

Die Speicherlösung – Pylontech US3000C Akkus
Der US3000C Speicher ist ein Lithiumakku der neuesten Generation. Er wurde speziell für die hohen Ansprüche, die an Backup-Speicher gestellt werden, zu erfüllen. Dank hochmoderner Technologie sind höchste Sicherheit und eine lange Lebensdauer auch bei regelmäßiger tiefer Entladung garantiert.
Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
Absolut eigensichere Lithiumtechnologie
Hohe Lade- und Entladeleistung möglich
Integriertes BMS
Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
Absolut wartungsfrei und langlebig
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination
Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, bestehend aus 48V Batterieladegerät, Wechselrichter und Transfer-Schalter. Diese Kombination verbindet die klassischen Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Island-Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50A erweitert und der potenzielle Einsatzbereich auf Energy-Storage-System Anwendungen ausgedehnt. Der Multiplus kann daher ideal als Backupgerät in netzgekoppelten und -unabhängigen Anlagen für die Stromversorgung eingesetzt werden.
5000W Leistung bei nicht linearer Belastung – 4000W Dauerbelastung – 9000W Spitzenleistung
für 48V Batteriespannung
50A Transferschalter
70A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad: 95%
Schutzklasse: IP22

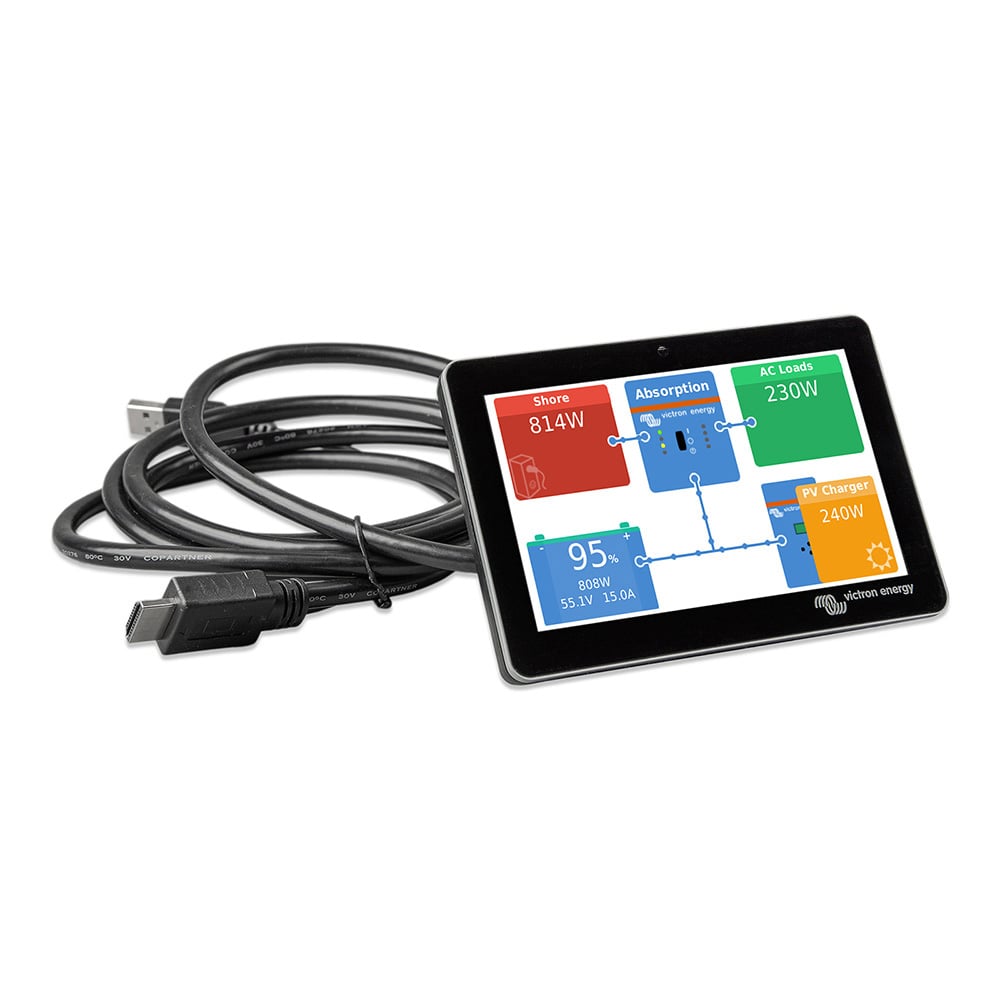

Systemüberwachung mit dem Victron Cerbo GX und GX Toch Display
Mit der Cerbo GX Kommunikationszentrale können Sie Ihr System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren Ihre Systemleistung. Die Kontrolle Ihrer Anlage ist dank des Cerbo GX ortsunabhängig möglich. Mit dem GX Touch 50 Display haben Sie alle Parameter Ihres Systems stets im Blick und können Änderungen einfach und schnell vornehmen.
Varianten ab 4.085,76 €*
3.799,90 €*
3.193,19 €
**
Die Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalte...
Die Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben Lithium-Ionen Akkus von Pylontech, einen passenden MultiPlus-II Wechselrichter und ein Cerbo GX von Victron Energy zur Systemüberwachung. Damit können Sie Ihre Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.
Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.
Einsatzgebiete des Offgridtec Backup-Kits:
Notstromversorgung
Netzunabhängige Solarsysteme (Inselanlagen)
Nachrüstung bestehender PV-Anlagen
Netzgekoppelte Stromversorgung
USV-Anlagen
Was enthält das Offgridtec Backup-System?
Pylontech US5000 4,8kWh LiFePO4 Akku (je nach Auswahl 4x oder 6x)
1x Victron MultiPlus-II 48/10000/140-100 230V Gerätekombination
1x Victron Lynx Distributor
1x Victron Lynx Power In
1x Victron Cerbo GX Bedienpanel
1x Victron GX Touch 50 Anzeigepanel für Cerbo GX
1x 1,8m VE.Can zu Can-Bus BMS Typ A Kabel
1x 3m Victron RJ45 UTP Kabel
1x 1m Offgridtec Batteriekabel 50mm² M8-Ösen
1x 200A 70V MEGA Sicherung
1x Pylontech Batterieanschlusskabelset
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler ET112 1-phasig max. 100A
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Die Multiplus Gerätekombination wird passend für die Pylontech Batterien vorkonfiguriert.
Die Speicherlösung – Pylontech US5000 Akkus
Der US5000 Speicher ist ein Lithiumakku der neuesten Generation. Er wurde speziell für die hohen Ansprüche, die an Backup-Speicher gestellt werden, zu erfüllen. Dank hochmoderner Technologie sind höchste Sicherheit und eine lange Lebensdauer auch bei regelmäßiger tiefer Entladung garantiert.
Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
Absolut eigensichere Lithiumtechnologie
Hohe Lade- und Entladeleistung möglich
Integriertes BMS
Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
Absolut wartungsfrei und langlebig
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination
Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, bestehend aus 48V Batterieladegerät, Wechselrichter und Transfer-Schalter. Diese Kombination verbindet die klassischen Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Island-Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50A erweitert und der potenzielle Einsatzbereich auf Energy-Storage-System Anwendungen ausgedehnt. Der Multiplus kann daher ideal als Backupgerät in netzgekoppelten und -unabhängigen Anlagen für die Stromversorgung eingesetzt werden.
10000W Leistung bei nicht linearer Belastung – 8000W Dauerbelastung – 18000W Spitzenleistung
für 48V Batteriespannung
100A Transferschalter
140A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad: 95%
Schutzklasse: IP22
Systemüberwachung mit dem Victron Cerbo GX und GX Toch Display
Mit der Cerbo GX Kommunikationszentrale können Sie Ihr System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren Ihre Systemleistung. Die Kontrolle Ihrer Anlage ist dank des Cerbo GX ortsunabhängig möglich. Mit dem GX Touch 50 Display haben Sie alle Parameter Ihres Systems stets im Blick und können Änderungen einfach und schnell vornehmen.
Varianten ab 10.755,85 €*
13.215,45 €*
11.105,42 €
**
Die Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalte...
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie (3-phasig) ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang , lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.
Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig.

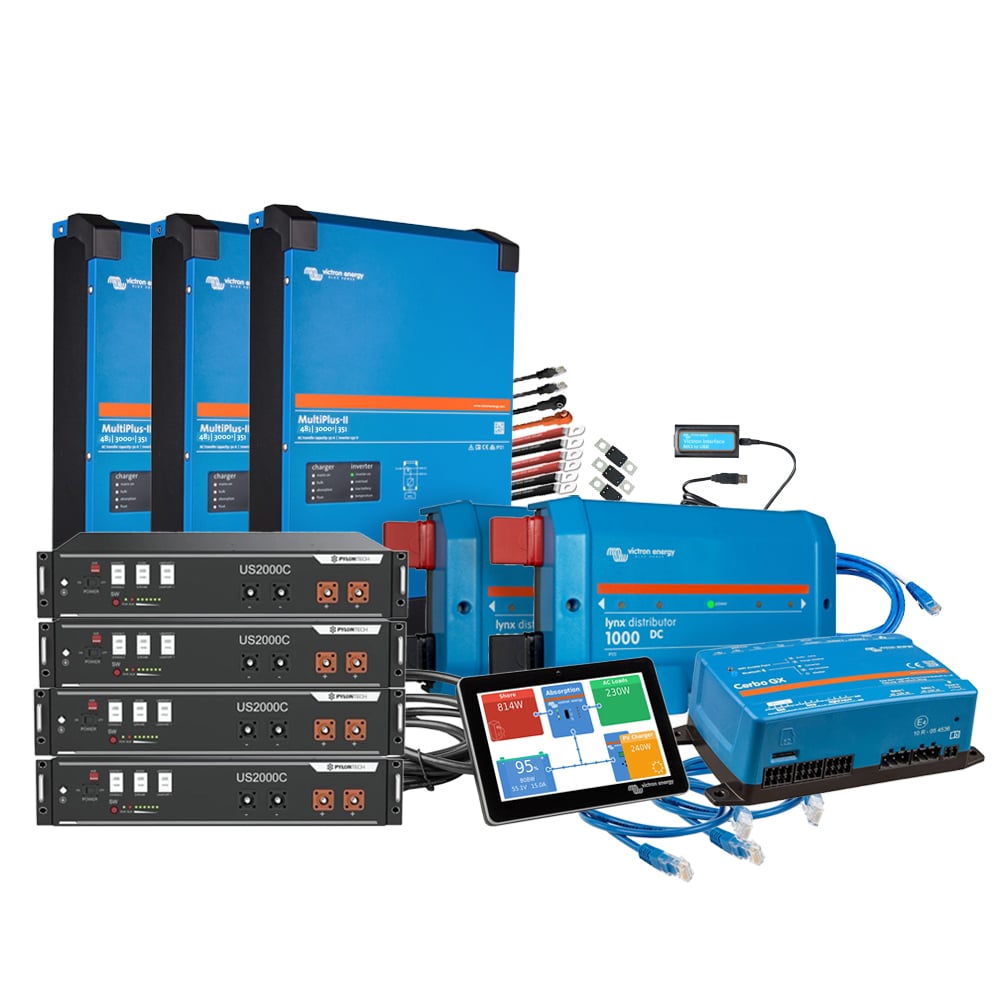

Teileliste – das ist drin
20x Luxen Solar 410W Full Black Solarmodul LUXPOWER SERIES 5
4 x 3,5kWh Pylontech US3000C LiFePo4 Speicherbatterien
1x Victron Energy MPPT SmartSolar Laderegler 450/100 48V
3x Victron Energy 48/3000 MultiPlus-II Wechselrichter MPN PMP 482305010
1x Cerbo GX + 1x GX Touch 50 von Victron Energy - die Kommunikationszentrale Ihres Systems
1x Victron Energy Lynx Distributor für DC Verteilung und Absicherung
1x Victron Energy Lynx Power In
2x 10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
2 x Pylontech Batterieanschlusskabelset Pylontech zu Wechselrichter 2 x 2,0m 25mm² Amphenol zu M8
4x 1m Batteriekabel 35mm² beidseitig M8 Ösen
2x 10m 6mm² MC4-Verbindungskabel
1x VE.Can zu CAN-Bus BMS Type A Kabel 1.8m ASS030710018 für die Verbindung des Cerbo GX mit dem Speicher
2x 3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
4x Megasicherung 125A / 70V
2x 0,9m Victron RJ45 UTP Kabel
4x Pylontech Halterung / Brackets für US3000C Life PO4 Batterie
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler EM24 3-phasig - max 65A/Phase RS485
Victron Energy Meter EM540 3-phasig Energiemessgrät - max 65A/Phase
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Luxen Solar 410W Full Black Solarmodul - Wirkungsgrad von 21%
Das Luxpower 410W Full Black Solarmodul der Series 5 von Luxen Solar, ist ein monokristallines und modernes Modul mit Gallium-dotierter Technologie und 108er Halb-Zellen-Layout. Dank der Multi-Busbar Technologie, drei integrierter By-Pass Dioden sowie der zweigeteilten Anordnung der Zellstränge, bietet dieses Solarpanel im Solobetrieb eine hohe Hot-Spot Resistenz und in Strings mit vielen Modulen eine solide Stromausbeute, selbst bei schlechtem Licht und Teilbeschattung. Das edle Full-Black Design macht es zu einer guten Wahl, wenn es darum geht, eine Solarzelle für Dachanlagen auf Wohngebäuden oder für Balkonkraftwerke und viele weitere Anwendungsbereiche zu finden.
Eigenschaften
Gallium-dotierte Technologie
Reduzierte Hot-Spot Temperatur
Multi-Busbar-Technologie
3 Bypass-Dioden
PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
Verbesserte Leistung bei schwachem Licht
Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
Hoher Wirkungsgrad von 21 %
Hersteller Produktgarantie: 25 Jahre
Gallium-dotierte Technologie
Die Galliumdotierung ist eine Methode zur Verhinderung des lichtinduzierten Abbaus (LID). Die Verwundung dieser Technologie führt definitiv zu einer besseren Leistung von Solarzellen und PV-Modulen sowie zu einer Verbesserung ihrer Langzeitleistung und Zuverlässigkeit.
Reduzierte Hot-Spot Temperatur
Ein weiterer Vorteil der Half-Cut Fertigung Durch die Halbierung des elektrischen Stroms sowohl der Zellen als auch der Zellstränge kann die Hot-Spot-Temperatur um 50 % gesenkt werden, was die Zuverlässigkeit des PV-Moduls erhöht.
25% reduzierter, thermischer Leistungsverlust
Da die halbierten Zellen nur den halben Arbeitsstrom haben, kann der thermische Leistungsverlust des PV-Moduls während des Betriebs beträchtlich um 25% reduziert werden und die Betriebstemperatur des PV-Moduls ist ebenfalls niedriger, was die Zuverlässigkeit des PV-Moduls verbessert, und die Gesamtleistung erhöht.
Multi-Busbar-Technologie
Busbars befinden sich auf jedem PV Modul. Es handelt sich dabei um Stromschienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr Busbars reduziert Luxen Solar die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.
Technische Daten
Leistung (Pmax): 410 Wp
Spannung (Vmp): 31,83 V
Max. Strom (Imp): 12,88 A
Leerlaufspannung (Voc): 37,98 V
Kurzschlussstrom (Isc): 13,77 A
Modulwirkungsgrad: 21 %
Betriebstemperatur: -40°C - +85°C
Max. Systemspannung: 1500 VDC (IEC)
Zelltyp: Half-Cut - Monokristallin
Anzahl Zellen: 108 (6x18)
Gewicht: 21 kg
Abmessungen: 1722 x 1134 x 35 mm
Schutzart Anschlussdose: IP68
Modulfarbe: schwarz
LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher
Bei der verwendeten US3000C Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der Neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Tiefentladung und Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.
Eigenschaften der Pylontech US3000C Speichermodule
Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
Hohe Lade- und Entladeleistung
Sehr hohe Speicherdichte
Geringes Eigengewicht und kompakte Bauweise
Absolut Wartungsfrei und einfach zu installieren
Pylontech gewährt 10 Jahre Garantie auf die US3000C
Das Herzstück der Anlage – der Victron MultiPlus-II 48/3000
Der Multiplus-II 48/3000/35-32 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482305010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt, womit dieses Gerät geradezu prädestiniert für den Einsatz in diesem System ist. Der Wechselrichter leistet bei nicht linearer Belastung satte 3000 W, bzw. 2400 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 35 A Ladeleistung sehr gut proportioniert und wird durch einen 32 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.
Leistungsmerkmale und Eigenschaften des MultiPlus-II 48/3000
PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
bestens geeignet für sowohl für den Einsatz in Offgridtec-, als auch Ongrid Systemen
VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*
Zugelassen nach VDE-AR-N 4105
3000 W Leistung bei nicht linearer Belastung 2400 W Dauerbelastung und 6000 W Spitzenleistung
für 48 V Batteriespannung, 32 A Transfer-Schalter und 35A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22
Konfiguration
Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Sie finden hier im Downloadbereich die Konfigurations-Anleitung für das System. Sollten Sie eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für Sie übernehmen. Hierzu legen Sie den oben verlinkten Artikel "Offgridtec Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.
Maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems
Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Vctron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.
Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.
Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage
Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
9.993,93 €*
8.398,26 €
**
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie (3-phasig) ist ein wahrer Alleskönner zu einem unschlagba...
Die Backup-Systeme von EcoFlow sind ideal zur Notstromversorgung geeignet. Die Systeme enthalten neben einer EcoFlow Delta Pro Powerstation, ein Smart Home Panel und optional bis zu zwei Delta Pro Erweiterungsakkus . Damit können Sie Ihre Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.
Einsatzgebiete des EcoFlow Backup-Kits:
Notstromversorgung
Netzunabhängige Solarsysteme / Inselanlagen (mit zusätzlichen Solarmodulen)
Nachrüstung bestehender PV-Anlagen
USV-Anlagen
Was enthält das EcoFlow Backup-System?
EcoFlow Delta Pro Powerstation 3,6kWh
EcoFlow Smart Home Panel
Optional: EcoFlow Delta Pro Extra Smart Batterie 3,6kWh (nach Auswahl 1x oder 2x)
Die Speicherlösung – Delta Pro Powerstation
Mit der Delta Pro präsentiert EcoFlow die bislang größte Version ihrer Premium-DELTA-Serie im Sortiment der mobilen Powerstations. Mit seinen zahlreichen Anschluss- und Auflademöglichkeiten ist dieses tragbare Kraftwerk ein vielseitig einsetzbarer Allrounder für zu Hause, als Backup bei Stromausfall und in vielen weiteren Anwendungsbereichen. Mit der EcoFlow-App kann die Powerstation gesteuert und überwacht werden.
Durch die drei verschiedenen Lademöglichkeiten (Wechselstrom-Steckdose, 12V-Autoadapter, Solar) bietet die DELTA Pro ein hohes Maß an Flexibilität und ist in unterschiedlichen Situationen schnell einsatzbereit. Die vier AC-Steckdosen liefern 3600W Gesamtnennleistung. Bei Stromausfall wechselt das Kraftwerk automatisch den Versorgungsmoduls innerhalb von 30ms. Es ist für bis zu 14 Verbraucher geeignet, alle Anschlüsse können parallel genutzt werden und die Powerstation macht gleichzeitiges Auf- und Entladen möglich.
Technische Daten Delta Pro Powerstation
Eingänge: AC-Ladung (max. 2900W, 230V - 15A); Auto-Ladung (12V/24V, 8A); Solar-Ladung (11-150V, max. 15A, max. 1600W)
Ausgänge: AC-Ausgang (4x), USB-A (2x), USB-A Schnellladung (2x), USB-C (2x), DC5521 (2x), Autoladung (1x), Anderson-Port (1x)
Unterstützt W-Lan und Bluetooth
Lebensdauer: 3.500 Zyklen bis 80% Kapazität - 6.500 Zyklen bis 50% Kapazität
Zellchemie: LFP
Kapazität: 3600Wh (modular erweiterbar)
Abmessungen: 635 x 284 x 420 mm
Gewicht: 45 kg
Modulare Erweiterung - Delta Pro Extra Smart Batterie
Mit den DELTA Pro Extra Smart Batterien können Sie die Kapazität Ihrer Delta Pro Powerstation jeweils um 3,6kWh erweitern. Insgesamt können Sie an die Powerstation um zwei Smart Akkus erweitern, auf eine Gesamtkapazität von 10,8kWh.
Die Erweiterungsakkus können mit denselben Möglichkeiten der Pro Powerstation geladen werden, solange diese verbunden sind. Sie werden gleichzeitig geladen/entladen, sodass der prozentuale Akkustand bei beiden Einheiten gleich bleibt. Die Extra Smart Batterie verfügt über eine LCD-Anzeige zum Ablesen von verbleibender Ladung, Restlaufzeit, Aus- und Eingang
Technische Daten Delta Pro Extra Smart Batterie
Kapazität: 3600Wh
Lebensdauer: 3.500 Zyklen bis 80% Kapazität
Zellchemie: LFP
Abmessungen: 635 x 285 x 416 mm
Gewicht: ca. 39 kg
Systemüberwachung mit dem Smart Home Panel
Mit dem EcoFlow Smart Home Modul haben Sie die perfekte Lösung Ihre DELTA Pro Geräte in Ihr Zuhause zu integrieren. Es lassen sich bis zu 10 Heimstromkreise verbinden, um einen unterbrechungsfreien Betrieb gewährleisten zu können. Mit der EcoFlow-App haben Sie die Möglichkeit Ihren Stromverbrauch zu überwachen und zu steuern. Durch die vielen Einstellungsmöglichkeiten können Sie Ihr System verwalten, sich Echtzeitdaten anzeigen lassen und haben die Möglichkeit Stromkreise zu priorisieren, welche abgeschaltet werden sollen, wenn nicht genügend Notstrom vorhanden ist.
Technische Daten Smart Home Panel
Nennspannung: 220V / 240V
Relaismodul-Nennstrom: 6A, 13A, 16A, 20A, 30A (separat zu erwerben)
Max. Eingangs-Nennwert für DELTA Pro: max. 7200W (2x 3600W)
DELTA Pro-Ladeleistung: max. 6800W (2x 3400W)
Umschaltzeit: 20ms
Abmessungen: 500 x 330 x 120 mm
Gewicht: ca. 9 kg
Hinweis: Die Installation des EcoFlow Smart Home Panels muss von einem lizenzierten Elektriker durchgeführt werden.
Varianten ab 5.499,00 €*
5.898,00 €*
4.956,30 €
**
Die Backup-Systeme von EcoFlow sind ideal zur Notstromversorgung geeignet. Die Systeme enthalten neben einer EcoFlow Delta Pro Powerstation, ein ...
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie (3-phasig) ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang , lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.
Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig.
Teileliste – das ist drin
30x Luxen Solar 410W Full Black Solarmodul LUXPOWER SERIES 5
6 x 3,5kWh Pylontech US3000C LiFePo4 Speicherbatterien
1x Victron Energy MPPT SmartSolar Laderegler 450/200 48V
3x Victron PMP482505010 Multiplus-II 48/5000/70-50A
1x Pylontech Batterieschrank 024U für 12x US2000C / 8x US3000C Batterien
1x Cerbo GX + 1x GX Touch 50 von Victron Energy - die Kommunikationszentrale Ihres Systems
1x Victron Energy Lynx Distributor für DC Verteilung und Absicherung
1x Victron Energy Lynx Power In
3x 10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
2 x Pylontech Batterieanschlusskabelset Pylontech zu Wechselrichter 2 x 2,0m 25mm² Amphenol zu M8
1x 1m Batteriekabel 50mm² beidseitig M8 Ösen
3x 1m Batteriekabel 35mm² beidseitig M8 Ösen
3x 10m 6mm² MC-4 Verbindungskabel
1x VE.Can zu CAN-Bus BMS Type A Kabel 1.8m ASS030710018 für die Verbindung des Cerbo GX mit dem Speicher
2x 3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
3x Megasicherung 125A / 70V
1x Megasicherung 250A / 70A
2x 0,9m Victron RJ45 UTP Kabel
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler EM24 3-phasig - max 65A/Phase RS485
Victron Energy Meter EM540 3-phasig Energiemessgrät - max 65A/Phase
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Luxen Solar 410W Full Black Solarmodul - Wirkungsgrad von 21%
Das Luxpower 410W Full Black Solarmodul der Series 5 von Luxen Solar, ist ein monokristallines und modernes Modul mit Gallium-dotierter Technologie und 108er Halb-Zellen-Layout. Dank der Multi-Busbar Technologie, drei integrierter By-Pass Dioden sowie der zweigeteilten Anordnung der Zellstränge, bietet dieses Solarpanel im Solobetrieb eine hohe Hot-Spot Resistenz und in Strings mit vielen Modulen eine solide Stromausbeute, selbst bei schlechtem Licht und Teilbeschattung. Das edle Full-Black Design macht es zu einer guten Wahl, wenn es darum geht, eine Solarzelle für Dachanlagen auf Wohngebäuden oder für Balkonkraftwerke und viele weitere Anwendungsbereiche zu finden.
Eigenschaften
Gallium-dotierte Technologie
Reduzierte Hot-Spot Temperatur
Multi-Busbar-Technologie
3 Bypass-Dioden
PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
Verbesserte Leistung bei schwachem Licht
Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
Hoher Wirkungsgrad von 21 %
Hersteller Produktgarantie: 25 Jahre
Gallium-dotierte Technologie
Die Galliumdotierung ist eine Methode zur Verhinderung des lichtinduzierten Abbaus (LID). Die Verwundung dieser Technologie führt definitiv zu einer besseren Leistung von Solarzellen und PV-Modulen sowie zu einer Verbesserung ihrer Langzeitleistung und Zuverlässigkeit.
Reduzierte Hot-Spot Temperatur
Ein weiterer Vorteil der Half-Cut Fertigung Durch die Halbierung des elektrischen Stroms sowohl der Zellen als auch der Zellstränge kann die Hot-Spot-Temperatur um 50 % gesenkt werden, was die Zuverlässigkeit des PV-Moduls erhöht.
25% reduzierter, thermischer Leistungsverlust
Da die halbierten Zellen nur den halben Arbeitsstrom haben, kann der thermische Leistungsverlust des PV-Moduls während des Betriebs beträchtlich um 25% reduziert werden und die Betriebstemperatur des PV-Moduls ist ebenfalls niedriger, was die Zuverlässigkeit des PV-Moduls verbessert, und die Gesamtleistung erhöht.
Multi-Busbar-Technologie
Busbars befinden sich auf jedem PV Modul. Es handelt sich dabei um Stromschienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr Busbars reduziert Luxen Solar die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.
Technische Daten
Leistung (Pmax): 410 Wp
Spannung (Vmp): 31,83 V
Max. Strom (Imp): 12,88 A
Leerlaufspannung (Voc): 37,98 V
Kurzschlussstrom (Isc): 13,77 A
Modulwirkungsgrad: 21 %
Betriebstemperatur: -40°C - +85°C
Max. Systemspannung: 1500 VDC (IEC)
Zelltyp: Half-Cut - Monokristallin
Anzahl Zellen: 108 (6x18)
Gewicht: 21 kg
Abmessungen: 1722 x 1134 x 35 mm
Schutzart Anschlussdose: IP68
Modulfarbe: schwarz
LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher
Bei der verwendeten US3000C Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der Neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.
Eigenschaften der Pylontech US3000C Speichermodule
Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
Hohe Lade- und Entladeleistung
Sehr hohe Speicherdichte
Geringes Eigengewicht und kompakte Bauweise
Absolut Wartungsfrei und einfach zu installieren
Pylontech gewährt 10 Jahre Garantie auf die US3000C
Das Herzstück der Anlage – der Victron MultiPlus-II 48/5000/70-50
Der Multiplus-II 48/5000/70-50 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482505010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt. Das Wechselrichter Modul leistet bei nicht linearer Belastung satte 5000 W, bzw. 4000 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 70 A Ladeleistung sehr gut proportioniert und wird durch einen 50 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.
wichtige Leistungsmerkmale des Multiplus-II 48/5000/70-50
PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
bestens geeignet für die professionelle Seefahrt, Yachten, Fahrzeuge und landgebundene, netzferne Anwendungen
VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*
technische Merkmale
5000 W Leistung bei nicht linearer Belastung 4000 W Dauerbelastung und 9000 W Spitzenleistung
für 48 V Batteriespannung, 50 A Transfer-Schalter und 70 A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22
immer genug Power dank PowerControl und PowerAssist
Am Multiplus-II 48/5000/70-50 kann ein maximaler Netz- oder Generatorstrom eingestellt werden. Das MultiPlus-II nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden der Batterie nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Netzanschluss überlastet wird (PowerControl-Funktion). Mit der Funktion PowerAssist erhält das PowerControl-Prinzip eine neue Dimension. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall kompensiert das MultiPlus-II zu schwache Generator-, Landstrom- bzw. Netzleistung sofort durch Energie aus der Batterie. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.
Solarstrom: Wechselstrom auch bei Netzausfall
Das Gerät kann sowohl bei nicht netzgekoppelten sowie bei netzgekoppelten PV-Anlagen als auch bei anderen alternativen Energiesystemen eingesetzt werden. Es lässt sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden.
maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
viele Möglichkeiten zur Systemerweiterung
Die Einstellungen lassen sich mit der VEConfigure Software binnen weniger Minuten ändern (es ist dafür ein Computer oder Laptop und ein MK3-USB-Interface notwendig).Es stehen mehrere Überwachungs- und Steuerungs-Optionen zur Verfügung: Color Control GX, Venus GX, Octo GX, CANvu GX, Laptop, Computer, Bluetooth (mit dem optionalen VE.Bus Smart Dongle), Batterie-Wächter, Digital Multi Bedien-Paneel.
Konfiguration und Überwachung aus der Ferne
Installieren Sie ein Color Control GX oder andere GX-Produkte, um sich mit dem Internet zu verbinden. Die Betriebs-Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen. Sind Systeme an das Internet angeschlossen, kann auf sie aus der Ferne zugegriffen und Einstellungen können geändert werden.
Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems
Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Vctron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.
Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.
Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage
Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
17.636,30 €*
14.820,42 €
**
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie (3-phasig) ist ein wahrer Alleskönner zu einem unschlagba...
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie (3-phasig) ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang , lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.
Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig.
Teileliste – das ist drin
20x Luxen Solar 410W Full Black Solarmodul LUXPOWER SERIES 5
3 x 4,8kWh Pylontech US5000 LiFePo4 Speicherbatterien
1x Victron Energy MPPT SmartSolar Laderegler 450/100 48V
3x Victron Energy 48/3000 MultiPlus-II Wechselrichter MPN PMP 482305010
1x Cerbo GX + 1x GX Touch 50 von Victron Energy - die Kommunikationszentrale Ihres Systems
1x Victron Energy Lynx Distributor für DC Verteilung und Absicherung
1x Victron Energy Lynx Power In
2x 10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
2 x Pylontech Batterieanschlusskabelset Pylontech zu Wechselrichter 2 x 2,0m 25mm² Amphenol zu M8
4x 1m Batteriekabel 35mm² beidseitig M8 Ösen
2x 10m 6mm² MC-4 Verbindungskabel
1x VE.Can zu CAN-Bus BMS Type A Kabel 1.8m ASS030710018 für die Verbindung des Cerbo GX mit dem Speicher
2x 3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
4x Megasicherung 125A / 70V
2x 0,9m Victron RJ45 UTP Kabel
3x Pylontech Halterung / Brackets für US5000 Life PO4 Batterie
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler EM24 3-phasig - max 65A/Phase RS485
Victron Energy Meter EM540 3-phasig Energiemessgrät - max 65A/Phase
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Luxen Solar 410W Full Black Solarmodul - Wirkungsgrad von 21%
Das Luxpower 410W Full Black Solarmodul der Series 5 von Luxen Solar, ist ein monokristallines und modernes Modul mit Gallium-dotierter Technologie und 108er Halb-Zellen-Layout. Dank der Multi-Busbar Technologie, drei integrierter By-Pass Dioden sowie der zweigeteilten Anordnung der Zellstränge, bietet dieses Solarpanel im Solobetrieb eine hohe Hot-Spot Resistenz und in Strings mit vielen Modulen eine solide Stromausbeute, selbst bei schlechtem Licht und Teilbeschattung. Das edle Full-Black Design macht es zu einer guten Wahl, wenn es darum geht, eine Solarzelle für Dachanlagen auf Wohngebäuden oder für Balkonkraftwerke und viele weitere Anwendungsbereiche zu finden.
Eigenschaften
Gallium-dotierte Technologie
Reduzierte Hot-Spot Temperatur
Multi-Busbar-Technologie
3 Bypass-Dioden
PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
Verbesserte Leistung bei schwachem Licht
Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
Hoher Wirkungsgrad von 21 %
Hersteller Produktgarantie: 25 Jahre
Gallium-dotierte Technologie
Die Galliumdotierung ist eine Methode zur Verhinderung des lichtinduzierten Abbaus (LID). Die Verwundung dieser Technologie führt definitiv zu einer besseren Leistung von Solarzellen und PV-Modulen sowie zu einer Verbesserung ihrer Langzeitleistung und Zuverlässigkeit.
Reduzierte Hot-Spot Temperatur
Ein weiterer Vorteil der Half-Cut Fertigung Durch die Halbierung des elektrischen Stroms sowohl der Zellen als auch der Zellstränge kann die Hot-Spot-Temperatur um 50 % gesenkt werden, was die Zuverlässigkeit des PV-Moduls erhöht.
25% reduzierter, thermischer Leistungsverlust
Da die halbierten Zellen nur den halben Arbeitsstrom haben, kann der thermische Leistungsverlust des PV-Moduls während des Betriebs beträchtlich um 25% reduziert werden und die Betriebstemperatur des PV-Moduls ist ebenfalls niedriger, was die Zuverlässigkeit des PV-Moduls verbessert, und die Gesamtleistung erhöht.
Multi-Busbar-Technologie
Busbars befinden sich auf jedem PV Modul. Es handelt sich dabei um Stromschienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr Busbars reduziert Luxen Solar die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.
Technische Daten
Leistung (Pmax): 410 Wp
Spannung (Vmp): 31,83 V
Max. Strom (Imp): 12,88 A
Leerlaufspannung (Voc): 37,98 V
Kurzschlussstrom (Isc): 13,77 A
Modulwirkungsgrad: 21 %
Betriebstemperatur: -40°C - +85°C
Max. Systemspannung: 1500 VDC (IEC)
Zelltyp: Half-Cut - Monokristallin
Anzahl Zellen: 108 (6x18)
Gewicht: 21 kg
Abmessungen: 1722 x 1134 x 35 mm
Schutzart Anschlussdose: IP68
Modulfarbe: schwarz
LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher
Bei der verwendeten US5000 Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der Neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.
Eigenschaften der Pylontech US5000 Speichermodule
Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
Hohe Lade- und Entladeleistung
Sehr hohe Speicherdichte
Geringes Eigengewicht und kompakte Bauweise
Absolut Wartungsfrei und einfach zu installieren
Pylontech gewährt 10 Jahre Garantie auf die US5000
Das Herzstück der Anlage – der Victron MultiPlus-II 48/3000
Der Multiplus-II 48/3000/35-32 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482305010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt, womit dieses Gerät geradezu prädestiniert für den Einsatz in diesem System ist. Der Wechselrichter leistet bei nicht linearer Belastung satte 3000 W, bzw. 2400 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 35 A Ladeleistung sehr gut proportioniert und wird durch einen 32 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.
Leistungsmerkmale und Eigenschaften des MultiPlus-II 48/3000
PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
bestens geeignet für sowohl für den Einsatz in Offgridtec-, als auch Ongrid Systemen
VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*
Zugelassen nach VDE-AR-N 4105
3000 W Leistung bei nicht linearer Belastung 2400 W Dauerbelastung und 6000 W Spitzenleistung
für 48 V Batteriespannung, 32 A Transfer-Schalter und 35A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22
Konfiguration
Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Sie finden hier im Downloadbereich die Konfigurations-Anleitung für das System. Sollten Sie eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für Sie übernehmen. Hierzu legen Sie den oben verlinkten Artikel "Offgridtec Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.
Maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems
Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Vctron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.
Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.
Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage
Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
11.688,83 €*
9.822,55 €
**
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie (3-phasig) ist ein wahrer Alleskönner zu einem unschlagba...
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie (3-phasig) ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang, lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.
Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig.
Teileliste – das ist drin
30x Luxen Solar 410W Full Black Solarmodul LUXPOWER SERIES 5
4 x 4,8kWh Pylontech US5000 LiFePo4 Speicherbatterien
1x Victron Energy MPPT SmartSolar Laderegler 450/200 48V
3x Victron PMP482505010 Multiplus-II 48/5000/70-50A
1x Cerbo GX + 1x GX Touch 50 von Victron Energy - die Kommunikationszentrale Ihres Systems
1x Victron Energy Lynx Distributor für DC Verteilung und Absicherung
1x Victron Energy Lynx Power In
3x 10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
2 x Pylontech Batterieanschlusskabelset Pylontech zu Wechselrichter 2 x 2,0m 25mm² Amphenol zu M8
1x 1m Batteriekabel 50mm² beidseitig M8 Ösen
3x 1m Batteriekabel 35mm² beidseitig M8 Ösen
3x 10m 6mm² MC-4 Verbindungskabel
1x VE.Can zu CAN-Bus BMS Type A Kabel 1.8m ASS030710018 für die Verbindung des Cerbo GX mit dem Speicher
2x 3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
3x Megasicherung 125A / 70V
1x Megasicherung 250A / 70A
2x 0,9m Victron RJ45 UTP Kabel
1x Pylontech Batterieschrank für US5000
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler EM24 3-phasig - max 65A/Phase RS485
Victron Energy Meter EM540 3-phasig Energiemessgrät - max 65A/Phase
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Luxen Solar 410W Full Black Solarmodul - Wirkungsgrad von 21%
Das Luxpower 410W Full Black Solarmodul der Series 5 von Luxen Solar, ist ein monokristallines und modernes Modul mit Gallium-dotierter Technologie und 108er Halb-Zellen-Layout. Dank der Multi-Busbar Technologie, drei integrierter By-Pass Dioden sowie der zweigeteilten Anordnung der Zellstränge, bietet dieses Solarpanel im Solobetrieb eine hohe Hot-Spot Resistenz und in Strings mit vielen Modulen eine solide Stromausbeute, selbst bei schlechtem Licht und Teilbeschattung. Das edle Full-Black Design macht es zu einer guten Wahl, wenn es darum geht, eine Solarzelle für Dachanlagen auf Wohngebäuden oder für Balkonkraftwerke und viele weitere Anwendungsbereiche zu finden.
Eigenschaften
Gallium-dotierte Technologie
Reduzierte Hot-Spot Temperatur
Multi-Busbar-Technologie
3 Bypass-Dioden
PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
Verbesserte Leistung bei schwachem Licht
Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
Hoher Wirkungsgrad von 21 %
Hersteller Produktgarantie: 25 Jahre
Gallium-dotierte Technologie
Die Galliumdotierung ist eine Methode zur Verhinderung des lichtinduzierten Abbaus (LID). Die Verwundung dieser Technologie führt definitiv zu einer besseren Leistung von Solarzellen und PV-Modulen sowie zu einer Verbesserung ihrer Langzeitleistung und Zuverlässigkeit.
Reduzierte Hot-Spot Temperatur
Ein weiterer Vorteil der Half-Cut Fertigung Durch die Halbierung des elektrischen Stroms sowohl der Zellen als auch der Zellstränge kann die Hot-Spot-Temperatur um 50 % gesenkt werden, was die Zuverlässigkeit des PV-Moduls erhöht.
25% reduzierter, thermischer Leistungsverlust
Da die halbierten Zellen nur den halben Arbeitsstrom haben, kann der thermische Leistungsverlust des PV-Moduls während des Betriebs beträchtlich um 25% reduziert werden und die Betriebstemperatur des PV-Moduls ist ebenfalls niedriger, was die Zuverlässigkeit des PV-Moduls verbessert, und die Gesamtleistung erhöht.
Multi-Busbar-Technologie
Busbars befinden sich auf jedem PV Modul. Es handelt sich dabei um Stromschienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr Busbars reduziert Luxen Solar die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.
Technische Daten
Leistung (Pmax): 410 Wp
Spannung (Vmp): 31,83 V
Max. Strom (Imp): 12,88 A
Leerlaufspannung (Voc): 37,98 V
Kurzschlussstrom (Isc): 13,77 A
Modulwirkungsgrad: 21 %
Betriebstemperatur: -40°C - +85°C
Max. Systemspannung: 1500 VDC (IEC)
Zelltyp: Half-Cut - Monokristallin
Anzahl Zellen: 108 (6x18)
Gewicht: 21 kg
Abmessungen: 1722 x 1134 x 35 mm
Schutzart Anschlussdose: IP68
Modulfarbe: schwarz
LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher
Bei der verwendeten US5000 Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der Neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebauten System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.
Eigenschaften der Pylontech US5000 Speichermodule
Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
Hohe Lade- und Entladeleistung
Sehr hohe Speicherdichte
Geringes Eigengewicht und kompakte Bauweise
Absolut wartungsfrei und einfach zu installieren
Pylontech gewährt 10 Jahre Garantie auf die US5000
Das Herzstück der Anlage – der Victron MultiPlus-II 48/5000/70-50
Der Multiplus-II 48/5000/70-50 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482505010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt. Das Wechselrichter Modul leistet bei nicht linearer Belastung satte 5000 W, bzw. 4000 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 70 A Ladeleistung sehr gut proportioniert und wird durch einen 50 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.
wichtige Leistungsmerkmale des Multiplus-II 48/5000/70-50
PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
bestens geeignet für die professionelle Seefahrt, Yachten, Fahrzeuge und landgebundene, netzferne Anwendungen
VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*
technische Merkmale
5000 W Leistung bei nicht linearer Belastung 4000 W Dauerbelastung und 9000 W Spitzenleistung
für 48 V Batteriespannung, 50 A Transfer-Schalter und 70 A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22
immer genug Power dank PowerControl und PowerAssist
Am Multiplus-II 48/5000/70-50 kann ein maximaler Netz- oder Generatorstrom eingestellt werden. Das MultiPlus-II nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden der Batterie nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Netzanschluss überlastet wird (PowerControl-Funktion). Mit der Funktion PowerAssist erhält das PowerControl-Prinzip eine neue Dimension. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall kompensiert das MultiPlus-II zu schwache Generator-, Landstrom- bzw. Netzleistung sofort durch Energie aus der Batterie. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.
Solarstrom: Wechselstrom auch bei Netzausfall
Das Gerät kann sowohl bei nicht netzgekoppelten sowie bei netzgekoppelten PV-Anlagen als auch bei anderen alternativen Energiesystemen eingesetzt werden. Es lässt sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden.
maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
viele Möglichkeiten zur Systemerweiterung
Die Einstellungen lassen sich mit der VEConfigure Software binnen weniger Minuten ändern (es ist dafür ein Computer oder Laptop und ein MK3-USB-Interface notwendig).Es stehen mehrere Überwachungs- und Steuerungs-Optionen zur Verfügung: Color Control GX, Venus GX, Octo GX, CANvu GX, Laptop, Computer, Bluetooth (mit dem optionalen VE.Bus Smart Dongle), Batterie-Wächter, Digital Multi Bedien-Paneel.
Konfiguration und Überwachung aus der Ferne
Installieren Sie ein Color Control GX oder andere GX-Produkte, um sich mit dem Internet zu verbinden. Die Betriebs-Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen. Sind Systeme an das Internet angeschlossen, kann auf sie aus der Ferne zugegriffen und Einstellungen können geändert werden.
Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems
Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Vctron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.
Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.
Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage
Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
16.173,02 €*
13.590,77 €
**
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie (3-phasig) ist ein wahrer Alleskönner zu einem unschlagba...
Die 3-phasigen Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben dem Lithium-Ionen-Akkus von Pylontech, einen passenden MultiPlus-II Wechselrichter und ein Cerbo GX von Victron Energy zur Systemüberwachung. Damit können Sie Ihre Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.
Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.
Einsatzgebiete des Offgridtec Backup-Kits:
Notstromversorgung
Netzunabhängige Solarsysteme (Inselanlagen)
Nachrüstung bestehender PV-Anlagen
Netzgekoppelte Stromversorgung
USV-Anlagen
Was enthält das 3-phasige Offgridtec Backup-System?
Pylontech US2000C 2,4kWh LiFePO4 Akku (je nach Auswahl 2x oder 4x)
3x Victron MultiPlus-II 48/3000/35-32 230V Gerätekombination
2x Victron Lynx Distributor
1x Victron Cerbo GX Bedienpanel
1x Victron GX Touch 50 Anzeigepanel für Cerbo GX
1x Victron MK3-USB Ve.Bus zu USB Interface
1x 1,8m VE.Can zu Can-Bus BMS Typ A Kabel
2x 0,9m Victron RJ45 UTP Kabel
1x 3m Victron RJ45 UTP Kabel
3x 1m Offgridtec Batteriekabel 35mm² M8-Ösen
3x 125A 70V MEGA Sicherung
Pylontech Batterieanschlusskabelset (je nach Auswahl 1x oder 2x)
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler EM24 3-phasig - max 65A/Phase RS485
Victron Energy Meter EM540 3-phasig Energiemessgrät - max 65A/Phase
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Die Speicherlösung – Pylontech US2000C Akkus
Der US2000C Speicher ist ein Lithiumakku der neuesten Generation. Er wurde speziell für die hohen Ansprüche, die an Backup-Speicher gestellt werden, zu erfüllen. Dank hochmoderner Technologie sind höchste Sicherheit und eine lange Lebensdauer auch bei regelmäßiger tiefer Entladung garantiert.
Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
Absolut eigensichere Lithiumtechnologie
Hohe Lade- und Entladeleistung möglich
Integriertes BMS
Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
Absolut wartungsfrei und langlebig
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination
Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, bestehend aus 48V Batterieladegerät, Wechselrichter und Transfer-Schalter. Diese Kombination verbindet die klassischen Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Island-Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50A erweitert und der potenzielle Einsatzbereich auf Energy-Storage-System Anwendungen ausgedehnt. Der Multiplus kann daher ideal als Backupgerät in netzgekoppelten und -unabhängigen Anlagen für die Stromversorgung eingesetzt werden.
3000W Leistung bei nicht linearer Belastung – 2400W Dauerbelastung – 6000W Spitzenleistung
für 48V Batteriespannung
32A Transferschalter
35A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad: 95%
Schutzklasse: IP22
Konfiguration
Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Sie finden hier im Downloadbereich die Konfigurations-Anleitung für das System. Sollten Sie eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für Sie übernehmen. Hierzu legen Sie den oben verlinkten Artikel "Offgridtec Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.
Systemüberwachung mit dem Victron Cerbo GX und GX Toch Display
Mit der Cerbo GX Kommunikationszentrale können Sie Ihr System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren Ihre Systemleistung. Die Kontrolle Ihrer Anlage ist dank des Cerbo GX ortsunabhängig möglich. Mit dem GX Touch 50 Display haben Sie alle Parameter Ihres Systems stets im Blick und können Änderungen einfach und schnell vornehmen.
Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
Varianten ab 4.658,70 €*
7.314,50 €*
6.146,64 €
**
Die 3-phasigen Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Syste...
Die Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben dem Lithium-Ionen-Akkus von Pylontech, einen passenden MultiPlus-II Wechselrichter und ein Cerbo GX von Victron Energy zur Systemüberwachung. Damit können Sie Ihre Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.
Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.
Einsatzgebiete des Offgridtec Backup-Kits:
Notstromversorgung
Netzunabhängige Solarsysteme (Inselanlagen)
Nachrüstung bestehender PV-Anlagen
Netzgekoppelte Stromversorgung
USV-Anlagen
Was enthält das Offgridtec Backup-System?
Pylontech US3000C 3,5kWh LiFePO4 Akku (je nach Auswahl 2x, 4x oder 6x)
3x Victron MultiPlus-II 48/5000/70-50 230V Gerätekombination
2x Victron Lynx Distributor
1x Victron Cerbo GX Bedienpanel
1x Victron GX Touch 50 Anzeigepanel für Cerbo GX
1x Victron MK3-USB Ve.Bus zu USB Interface
1x 1,8m VE.Can zu Can-Bus BMS Typ A Kabel
2x 0,9m Victron RJ45 UTP Kabel
1x 3m Victron RJ45 UTP Kabel
3x 1m Offgridtec Batteriekabel 35mm² M8-Ösen
3x 200A 70V MEGA Sicherung
Pylontech Batterieanschlusskabelset (je nach Auswahl 1x oder 2x)
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler EM24 3-phasig - max 65A/Phase RS485
Victron Energy Meter EM540 3-phasig Energiemessgrät - max 65A/Phase
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Die Speicherlösung – Pylontech US3000C Akkus
Der US3000C Speicher ist ein Lithiumakku der neuesten Generation. Er wurde speziell für die hohen Ansprüche, die an Backup-Speicher gestellt werden, zu erfüllen. Dank hochmoderner Technologie sind höchste Sicherheit und eine lange Lebensdauer auch bei regelmäßiger tiefer Entladung garantiert.
Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
Absolut eigensichere Lithiumtechnologie
Hohe Lade- und Entladeleistung möglich
Integriertes BMS
Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
Absolut wartungsfrei und langlebig
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination
Der Multiplus-II 48/5000/70-50 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482505010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt. Das Wechselrichter Modul leistet bei nicht linearer Belastung satte 5000 W, bzw. 4000 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 70 A Ladeleistung sehr gut proportioniert und wird durch einen 50 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.
wichtige Leistungsmerkmale des Multiplus-II 48/5000/70-50
PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
bestens geeignet für die professionelle Seefahrt, Yachten, Fahrzeuge und landgebundene, netzferne Anwendungen
VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden
Immer genug Power dank PowerControl und PowerAssist
Am Multiplus-II 48/5000/70-50 kann ein maximaler Netz- oder Generatorstrom eingestellt werden. Das MultiPlus-II nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden der Batterie nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Netzanschluss überlastet wird (PowerControl-Funktion). Mit der Funktion PowerAssist erhält das PowerControl-Prinzip eine neue Dimension. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall kompensiert das MultiPlus-II zu schwache Generator-, Landstrom- bzw. Netzleistung sofort durch Energie aus der Batterie. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.
Maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
Konfiguration und Überwachung aus der Ferne
Installieren Sie ein Color Control GX oder andere GX-Produkte, um sich mit dem Internet zu verbinden. Die Betriebs-Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen. Sind Systeme an das Internet angeschlossen, kann auf sie aus der Ferne zugegriffen und Einstellungen können geändert werden.
Technische Merkmale
5000 W Leistung bei nicht linearer Belastung 4000 W Dauerbelastung und 9000 W Spitzenleistung
für 48 V Batteriespannung, 50 A Transfer-Schalter und 70 A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22
Systemüberwachung mit dem Victron Cerbo GX und GX Toch Display
Mit der Cerbo GX Kommunikationszentrale können Sie Ihr System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren Ihre Systemleistung. Die Kontrolle Ihrer Anlage ist dank des Cerbo GX ortsunabhängig möglich. Mit dem GX Touch 50 Display haben Sie alle Parameter Ihres Systems stets im Blick und können Änderungen einfach und schnell vornehmen.
Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
Varianten ab 6.286,52 €*
10.093,29 €*
8.481,76 €
**
Die Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalte...
Die Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben dem Lithium-Ionen-Akkus von Pylontech, einen passenden MultiPlus-II Wechselrichter und ein Cerbo GX von Victron Energy zur Systemüberwachung. Damit können Sie Ihre Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.
Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.
Einsatzgebiete des Offgridtec Backup-Kits:
Notstromversorgung
Netzunabhängige Solarsysteme (Inselanlagen)
Nachrüstung bestehender PV-Anlagen
Netzgekoppelte Stromversorgung
USV-Anlagen
Was enthält das Offgridtec Backup-System?
Pylontech US5000C 3,5kWh LiFePO4 Akku (je nach Auswahl 4x, 6x oder 8x)
3x MultiPlus-II 48/8000/110-100/100 230V Gerätekombination
2x Victron Lynx Distributor
1x Victron Cerbo GX Bedienpanel
1x Victron GX Touch 50 Anzeigepanel für Cerbo GX
1x Victron MK3-USB Ve.Bus zu USB Interface
1x 1,8m VE.Can zu Can-Bus BMS Typ A Kabel
2x 0,9m Victron RJ45 UTP Kabel
1x 3m Victron RJ45 UTP Kabel
6x 1m Offgridtec Batteriekabel 35mm² M8-Ösen
6x 200A 70V MEGA Sicherung
2x Pylontech Batterieanschlusskabelset
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Victron Stromzähler EM24 3-phasig - max 65A/Phase RS485
Victron Energy Meter EM540 3-phasig Energiemessgrät - max 65A/Phase
Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Die Speicherlösung – Pylontech US5000C Akkus
Der US3000C Speicher ist ein Lithiumakku der neuesten Generation. Er wurde speziell für die hohen Ansprüche, die an Backup-Speicher gestellt werden, zu erfüllen. Dank hochmoderner Technologie sind höchste Sicherheit und eine lange Lebensdauer auch bei regelmäßiger tiefer Entladung garantiert.
Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
Absolut eigensichere Lithiumtechnologie
Hohe Lade- und Entladeleistung möglich
Integriertes BMS
Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
Absolut wartungsfrei und langlebig
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination
Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, bestehend aus 48V Batterieladegerät, Wechselrichter und Transfer-Schalter. Diese Kombination verbindet die klassischen Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Island-Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50A erweitert und der potenzielle Einsatzbereich auf Energy-Storage-System Anwendungen ausgedehnt. Der Multiplus kann daher ideal als Backupgerät in netzgekoppelten und -unabhängigen Anlagen für die Stromversorgung eingesetzt werden.
8000 W Leistung bei nicht linearer Belastung 6400 W Dauerbelastung und 15000 W Spitzenleistung
für 48V Batteriespannung
100A Transferschalter
110A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad: 95%
Schutzklasse: IP22
Konfiguration
Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Sie finden hier im Downloadbereich die Konfigurations-Anleitung für das System. Sollten Sie eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für Sie übernehmen. Hierzu legen Sie den oben verlinkten Artikel "Offgridtec Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.
Systemüberwachung mit dem Victron Cerbo GX und GX Toch Display
Mit der Cerbo GX Kommunikationszentrale können Sie Ihr System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren Ihre Systemleistung. Die Kontrolle Ihrer Anlage ist dank des Cerbo GX ortsunabhängig möglich. Mit dem GX Touch 50 Display haben Sie alle Parameter Ihres Systems stets im Blick und können Änderungen einfach und schnell vornehmen.
Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
Varianten ab 15.968,74 €*
20.352,06 €*
17.102,57 €
**
Die Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalte...
Das Victron RJ45 UTP ist verwendbar mit den Victron Kommunikations-Ports VE.Bus, VE.CAN, VE.Net und VE9bitRS485 und dient der Vernetzung von Victron Produkten mit entsprechenden Fähigkeiten. Es ist in verschiedenen Längen von 0,3m bis 30m lieferbar. Unten sehen Sie eine Auflistung aller verfügbaren Längen. 0,3m Victron MPN ASS0300649000,9m Victron MPN ASS0300649201,8m Victron MPN ASS0300649503m Victron MPN ASS0300649805m Victron MPN ASS03006500010m Victron MPN ASS03006501015m Victron MPN ASS03006502020m Victron MPN ASS03006503025m Victron MPN ASS03006504030m Victron MPN ASS030065050
Varianten ab 9,10 €*
8,57 €*
7,20 €
**
Das Victron RJ45 UTP ist verwendbar mit den Victron Kommunikations-Ports VE.Bus, VE.CAN, VE.Net und VE9bitRS485 und dient der Vernetzung von Victron P...
Der EM24 RS485 von Victron Energy (MPN REL200100000) ist ein 3-phasiger Stromzähler mit max. 65A pro Phase und RS485-Verbindungsschnittstelle. Das Energiemessgerät wird in Systemen mit einem GX-Gerät verwendet.
Für die Verkabelung von RS485 gibt es zwei Möglichkeiten. Zum Einen die direkte Verbindung entweder über die RS485-zu-USB-Schnittstelle mit 1,8m Kabellänge ode über das 5m lange Kabel (nicht im Lieferumfang enthalten). Die zweite Möglichkeit ist die drahtlose Verbindung Zigbee.
Verwendung als:
Steuereingang für ESS-System und Gittermesser
Leistungsmesser eines PV-Wechselrichters
Leistungsmesser eines Wechelstromaggregats
Technische Eigenschaften:
LCD Bildschirm
Ünterstützt 3 Phasen
Max. Nennstromstärke: 65A pro Phase
Messart: Shunt
Datenverbindung: RS485
Gewicht: 0,4 kg
Abmessungen: 100 x 120 x 75 mm
Lieferumfang:
1x Victron Stromzähler EM24 RS485 REL200100000
244,78 €*
205,70 €
**
Der EM24 RS485 von Victron Energy (MPN REL200100000) ist ein 3-phasiger Stromzähler mit max. 65A pro Phase und RS485-Verbindungsschnittstelle. Da...
Das 5m USB zu RS485 Interface Kabel von Victron Energy (MPN ASS030571050) zur Verbindung der Energiezähler ET112 oder ET340 mit dem System-Kontrollmonitor Color Control GX oder der Systemüberwachung Venus GX. Länge: 5m
Belegung der Kabel
RS485 Converter / Stromzähler ET112 und ET340Yellow (Data-) / Terminal 5 Orange (Data+) / Terminal 4 Black (GND) / Terminal 6
Der rote, grüne und braune Draht, der aus dem USB zum RS485 Kabel kommt, wird nicht verwendet.
Lieferumfang:
1x Victron Energy ASS030571050 5m USB zu RS485 Interface
33,38 €*
28,05 €
**
5 m
(6,68 €* / 1 m)
Inhalt:
5 m
(6,68 €* / 1 m)
Das 5m USB zu RS485 Interface Kabel von Victron Energy (MPN ASS030571050) zur Verbindung der Energiezähler ET112 oder ET340 mit dem System-Kontro...
Die Pylontech Brackets (MPN WJ0ZU2000B01) dienen zum vertikalen Stapeln der Pylon-Batteriemodule US2000C.
Mit diesen stapelbaren Bracket-Halterungen können Sie die Pylontech Batterien US2000C vertikal stapeln und somit eine bestmögliche Luftzirkulation für die Batterien gewährleisten. Die Batterien sollten nicht direkt übereinander ohne Abstand gestapelt werden. Über eine Klemmvorrichtung an den Seiten der Brackets können übereinander gestapelte Brackets miteinander verbunden und gesichert werden. Es können maximal 4 Batterien auf diese Art übereinander gestapelt werden. Pro Pylontech Batterie wird ein Set, bestehend aus zwei Haltern, benötigt.
Eigenschaften
Bestmögliche Luftzirkulation
Verbinden und Sichern gestapelter Brackets über Klemmvorrichtung
Bis zu vier Batterien stapelbar
Set aus zwei Halterungen für eine Batterie
Lieferumfang:
2x Pylontech Brackets für US2000C
64,90 €*
54,54 €
**
Die Pylontech Brackets (MPN WJ0ZU2000B01) dienen zum vertikalen Stapeln der Pylon-Batteriemodule US2000C.
Mit diesen stapelbaren Bracket-Halterungen k...
Mit dem Pylontech Batterieschrank (MPN 06U) können Sie Pylontech Batteriemodule der US2000C-, US3000C-, US5000- und UP2500-Serie sicher verstauen und unterbringen. Lüftungsschlitze ermöglichen eine Luftzirkulation im Gehäuse.
Eigenschaften
Vormontiert, geeignet für Standmontage
Lüftungsschlitze in der Oberseite
Aus lackiertem, verzinktem Stahl und Lüftungsgittern
Umkehrbare Tür mit Vierteldrehverschluss
Kabeleinführung am Boden und an der Oberseite mit vorgestanzten Profilen
Frontschienen aus 19"-Stahl
Technische Merkmale
Geeignet für
bis zu 3x US2000C Pylontech LiFePO4 Akkus
bis zu 2x US3000C Pylontech LiFePO4 Akkus
bis zu 1x US5000 Pylontech LiFePO4 Akkus
bis zu 2x UP2500 Pylontech LiFePO4 Akkus
Schutzart: IP20
Abmessungen: 600 x 510 x 404 mm
Gewicht: 17 kg
Lieferumfang:
1x Batterieschrank 06U
4x Schrankfüße
2x Frontschienen
272,51 €*
229,00 €
**
Mit dem Pylontech Batterieschrank (MPN 06U) können Sie Pylontech Batteriemodule der US2000C-, US3000C-, US5000- und UP2500-Serie sicher verstauen...
Mit dem Pylontech Batterieschrank (MPN 09U) können Sie Pylontech Batteriemodule der US2000C-, US3000C-, US5000- und UP2500-Serie sicher verstauen und unterbringen. Lüftungsschlitze ermöglichen eine Luftzirkulation im Gehäuse.
Eigenschaften
Vormontiert, geeignet für Standmontage
Lüftungsschlitze in der Oberseite
Aus lackiertem, verzinktem Stahl und Lüftungsgittern
Umkehrbare Tür mit Vierteldrehverschluss
Kabeleinführung am Boden und an der Oberseite mit vorgestanzten Profilen
Frontschienen aus 19"-Stahl
Technische Merkmale
Geeignet für
bis zu 4x US2000C Pylontech LiFePO4 Akkus
bis zu 3x US3000C Pylontech LiFePO4 Akkus
bis zu 2x US5000 Pylontech LiFePO4 Akkus
bis zu 3x UP2500 Pylontech LiFePO4 Akkus
Schutzart: IP20
Abmessungen: 600 x 510 x 538 mm
Gewicht: 20 kg
Lieferumfang:
1x Batterieschrank 09U
398,53 €*
334,90 €
**
Mit dem Pylontech Batterieschrank (MPN 09U) können Sie Pylontech Batteriemodule der US2000C-, US3000C-, US5000- und UP2500-Serie sicher verstauen...
Mit dem Pylontech Batterieschrank (MPN 012U) können Sie Pylontech Batteriemodule der US2000C-, US3000C-, US5000- und UP2500-Serie sicher verstauen und unterbringen. Lüftungsschlitze ermöglichen eine Luftzirkulation im Gehäuse.
Eigenschaften
Vormontiert, geeignet für Standmontage
Lüftungsschlitze in der Oberseite
Aus lackiertem, verzinktem Stahl und Lüftungsgittern
Umkehrbare Tür mit Vierteldrehverschluss
Kabeleinführung am Boden und an der Oberseite mit vorgestanzten Profilen
Frontschienen aus 19"-Stahl
Technische Merkmale
Geeignet für
bis zu 6x US2000C Pylontech LiFePO4 Akkus
bis zu 4x US3000C Pylontech LiFePO4 Akkus
bis zu 3x US5000 Pylontech LiFePO4 Akkus
bis zu 4x UP2500 Pylontech LiFePO4 Akkus
Schutzart: IP20
Abmessungen: 600 x 510 x 671 mm
Gewicht: 23 kg
Lieferumfang:
1x Batterieschrank 012U
439,11 €*
369,00 €
**
Mit dem Pylontech Batterieschrank (MPN 012U) können Sie Pylontech Batteriemodule der US2000C-, US3000C-, US5000- und UP2500-Serie sicher verstaue...
Mit dem Pylontech Batterieschrank (MPN 024U) können Sie Pylontech Batteriemodule der US2000C-, US3000C-, US5000- und UP2500-Serie sicher verstauen und unterbringen. Lüftungsschlitze ermöglichen eine Luftzirkulation im Gehäuse.
Eigenschaften
Vormontiert, geeignet für Standmontage
Lüftungsschlitze in der Oberseite
Aus lackiertem, verzinktem Stahl und Lüftungsgittern
Umkehrbare Tür mit Vierteldrehverschluss
Kabeleinführung am Boden und an der Oberseite mit vorgestanzten Profilen
Frontschienen aus 19"-Stahl
Technische Merkmale
Geeignet für
bis zu 12x US2000C Pylontech LiFePO4 Akkus
bis zu 8x US3000C Pylontech LiFePO4 Akkus
bis zu 6x US5000 Pylontech LiFePO4 Akkus
bis zu 8x UP2500 Pylontech LiFePO4 Akkus
Schutzart: IP20
Abmessungen: 600 x 510 x 1205 mm
Gewicht: 40kg
Lieferumfang:
1x Batterieschrank 024U
653,31 €*
549,00 €
**
Mit dem Pylontech Batterieschrank (MPN 024U) können Sie Pylontech Batteriemodule der US2000C-, US3000C-, US5000- und UP2500-Serie sicher verstaue...
Sie wünschen eine Vorkonfiguration der Komponenten Ihres 3-phasigen Komplettsystems von Offgridtec.
Dafür legen Sie einfach diesen Artikel in Ihren Warenkorb und wir werden die Konfiguration vor Auslieferung des Systems durchführen.
Vorkonfiguration für:
3-phasige Backup-Kits
3-phasige HomePremium-Systeme
102,48 €*
86,12 €
**
Sie wünschen eine Vorkonfiguration der Komponenten Ihres 3-phasigen Komplettsystems von Offgridtec.
Dafür legen Sie einfach diesen Artikel ...
Der Stromzähler Victron EM540 (MPN REL200100100) ist darauf ausgelegt, Drei-Phasen-Betriebsmodi zu überwachen, zum Beispiel PV-Wechselrichter, Wechselstromaggregate oder Wechselrichter. So können Sie die Leistung und Energie des gesamten Systems als Direktmessung im Verteilerkasten messen. Der Victron EM540 greift im Vergleich zum EM24 auf eine höhere Abtastgeschwindigkeit zurück. Er eignet sich als Ergänzung zu einem Wechselrichter/Ladegerät von Victron.
Dabei bietet das Gerät zwei Möglichkeiten für den Anschluss an ein GX-Gerät:
Kabelverbindung über RS485-zu-USB-Schnittstelle mit einer Kabellänge von 1,8m oder 5m
drahtlose Verbindung über ZigBee-zu-USB- und ZigBee-zu-RS485-Wandler
Der Artikel im Überblick
verwendbar als Netzzähler und als Steuereingang für ein ESS-System
Zur Messung der Leistung eines PV-Wechselrichters oder eines Wechselstromaggregats einsetzbar
Unterstützung verschiedener Arten von Energiezählern
Nutzung zur Anzeige der Daten auf einem GX-Gerät
Technische Daten:
Hersteller-Teilenummer: REL200100100
Display: LCD
Phasen: für 3 Phasen geeignet
Max. Nennstrom: 65A pro Phase
Messart: Direct/Shunt
Kommunikation: RS485
Lieferumfang:
1x Victron Energy EM540 Energy Meter 3-phasig (REL200100100)
244,78 €*
205,70 €
**
Der Stromzähler Victron EM540 (MPN REL200100100) ist darauf ausgelegt, Drei-Phasen-Betriebsmodi zu überwachen, zum Beispiel PV-Wechselrichte...
Die 3-phasigen Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben dem Lithium-Ionen-Akkus von Pylontech, einen passenden MultiPlus-II Wechselrichter und ein Cerbo GX von Victron Energy zur Systemüberwachung. Damit können Sie Ihre Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.
Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.
Einsatzgebiete des Offgridtec Backup-Kits:
Notstromversorgung
Netzunabhängige Solarsysteme (Inselanlagen)
Nachrüstung bestehender PV-Anlagen
Netzgekoppelte Stromversorgung
USV-Anlagen
Was enthält das 3-phasige Offgridtec Backup-System?
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Die Speicherlösung – Pylontech US2000C Akkus
Der US2000C Speicher ist ein Lithiumakku der neuesten Generation. Er wurde speziell für die hohen Ansprüche, die an Backup-Speicher gestellt werden, zu erfüllen. Dank hochmoderner Technologie sind höchste Sicherheit und eine lange Lebensdauer auch bei regelmäßiger tiefer Entladung garantiert.
Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
Absolut eigensichere Lithiumtechnologie
Hohe Lade- und Entladeleistung möglich
Integriertes BMS
Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
Absolut wartungsfrei und langlebig
Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination
Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, bestehend aus 48V Batterieladegerät, Wechselrichter und Transfer-Schalter. Diese Kombination verbindet die klassischen Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Island-Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50A erweitert und der potenzielle Einsatzbereich auf Energy-Storage-System Anwendungen ausgedehnt. Der Multiplus kann daher ideal als Backupgerät in netzgekoppelten und -unabhängigen Anlagen für die Stromversorgung eingesetzt werden.
3000W Leistung bei nicht linearer Belastung – 2400W Dauerbelastung – 6000W Spitzenleistung
für 48V Batteriespannung
32A Transferschalter
35A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad: 95%
Schutzklasse: IP22
Konfiguration
Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Sie finden hier im Downloadbereich die Konfigurations-Anleitung für das System. Sollten Sie eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für Sie übernehmen. Hierzu legen Sie den oben verlinkten Artikel "Offgridtec Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.
Systemüberwachung mit dem Victron Cerbo GX und GX Toch Display
Mit der Cerbo GX Kommunikationszentrale können Sie Ihr System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren Ihre Systemleistung. Die Kontrolle Ihrer Anlage ist dank des Cerbo GX ortsunabhängig möglich. Mit dem GX Touch 50 Display haben Sie alle Parameter Ihres Systems stets im Blick und können Änderungen einfach und schnell vornehmen.
Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
