Der 0 Grad Betonsockel von Wattstone (MPN 7003) bietet nicht nur eine stabile Unterkonstruktion für deine Solarmodule sondern auch maximale Flexibilität. Entdecke die Leichtigkeit der Montage, indem du auf das Aufbohren der Dachstruktur verzichtest und stattdessen die hochwertigen L-Steine mit integrierten M8 Gewinde nutzt. Die Flachdachaufständerung ist perfekt für die individuelle Montage von einem oder mehreren Solarmodulen in jeder Ausrichtung geeignet. Durch die Nutzung des optimalen Neigungswinkel von 0 Grad wird das volle Potenzial deiner Solaranlage ausgeschöpft und eine optimale Energieerzeugung gewährleistet.

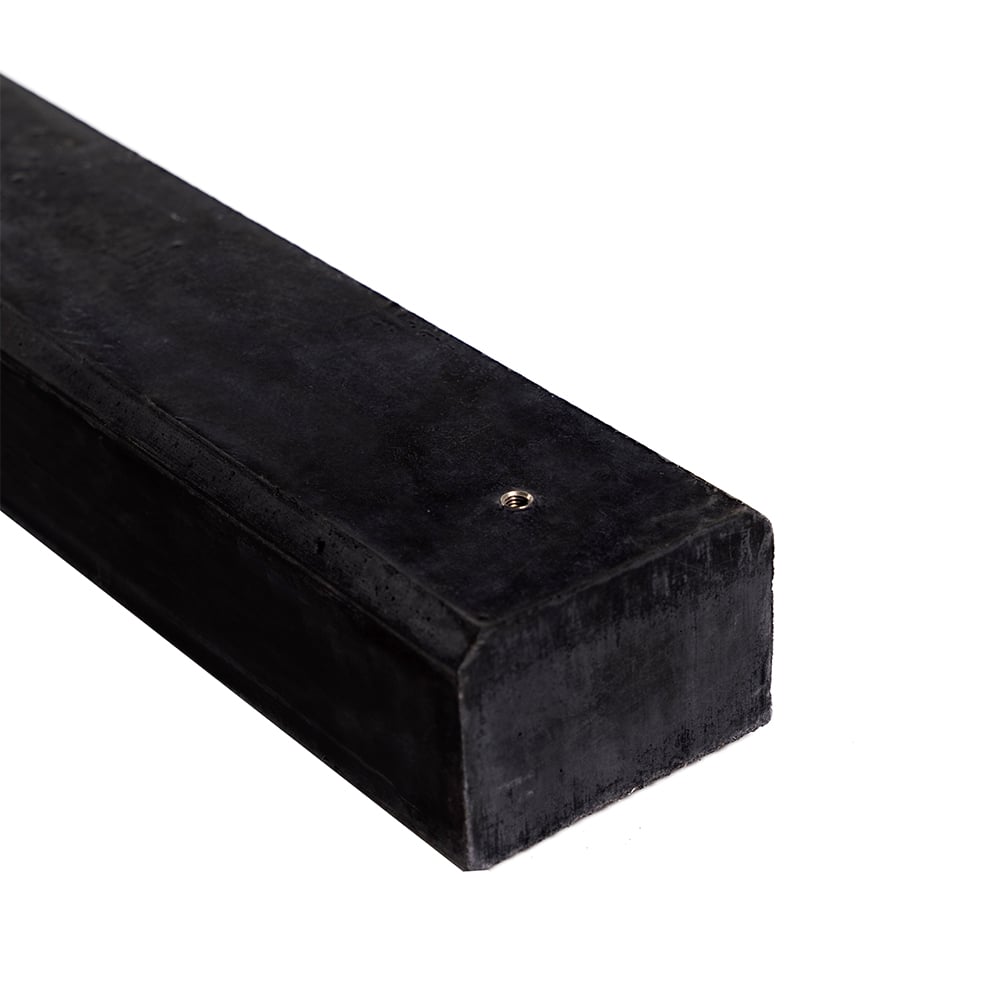

Der Wattstone 0 Grad Betonsockel

  • Unterkonstruktion und Beschwerung in einem
  • Kein Aufbohren der Dachstruktur notwendig
  • Kein komplizierter Zusammenbau mit Werkzeug
  • Betonsockel aus feinporigem Sichtbeton
  • Integrierte M8 Gewinde
  • Einfache und schnelle Montage

Technische Daten

  • 2x Armierungsstahl D=8mm
  • Gewicht: 43kg
  • Abmessungen: 1800 x 120 x 90 mm
  • Farbe: Anthrazit

Einfache Montage

  • 0 Grad Neigungswinkel PV-Modul
  • Max. 5 Grad Neigungswinkel Untergrund
  • Hochkantige Montage für lange PV-Module
  • Bautenschutzmatten unterlegen ( mind. t=6mm aus PUR-gebundenem
    Gummigranulat für Bitumen oder Betonoberflächen )
  • Kein Aufbohren der Dachstruktur notwendig
  • 60 cm Abstand zwischen den Modulreihen
  • Empfohlene Ausrichtung Ost bzw. West
  • Befestigung PV-Module: Mittel- und Endklemmen aus Aluminium, die mit M8 Schrauben aus Edelstahl
    in die Gewindehülse eingelassen werden. Vorspannung durch Federring oder Unterlegscheibe mit Sperrverzahnung.

Traditionelle PV-Flächenaufständerungen erfordern normalerweise die Verankerung, Verklebung oder Ballastierung auf dem Dach. Dabei werden oft Betonplatten als Ballast verwendet. Mit den robusten Betonsockeln von WATTSTONE als Grundlage für den Flächenaufbau entfallen diese Schritte vollständig. Der Betonsockel liegt sicher auf glattem Bitumen, Bitumen mit Schiefer, PVC, EPDM und glattem Beton, sowohl unter trockenen als auch unter nassen Bedingungen.

Für die Montage eines PV-Moduls benötigst du folgende Komponenten:

  • 2 WATTSTONE Betonsockel
  • 4 passende Modulendklemmen jeweils mit M8-Schrauben und Unterlegscheiben
  • 8 Bautenschutzmatten Pads Maße 150x150x5mm
    (Unterlage aus Gummigranulat)
  • 1 Winkelschlüssel 6mm

M8 Gewinde

Die integrierten M8 Gewinde dienen der sicheren Befestigung von PV-Modulen. Im Betonsockel sind bereits 2 Gewinde zur Modulbefestigung und 1 Gewinde zur optionalen Montage von Kabelkanälen oder Windleitblechen auf der Rückseite eingegossen.

Zertifzierung

  • Windkanal geprüft ( DIN EN 1991-1-4: 2021)
  • Reibungskoeffizienz getestet

Lieferumfang

1x Wattstone 0 Grad Betonsockel Flachdach Anthrazit

Wattstone_Betonsockel_Reibungskoeffizient_Testbericht.pdf Download
Wattstone_Betonsockel_Zertifikat_1.pdf Download
Wattstone_0Grad_Betonsockel_Datenblatt.pdf Download
Anwendungsbereich: Außenbereich
Farbe: Anthrazit
Gewicht: 43 kg
Gewinde: M8
Hersteller: Wattstone
Material: Sichtbeton
Produkttyp 1: Solarmodul Befestigung
Zertifizierung: DIN-EN 1991-1-4: 2021
ean: 4262439880097
mpn: 7003
